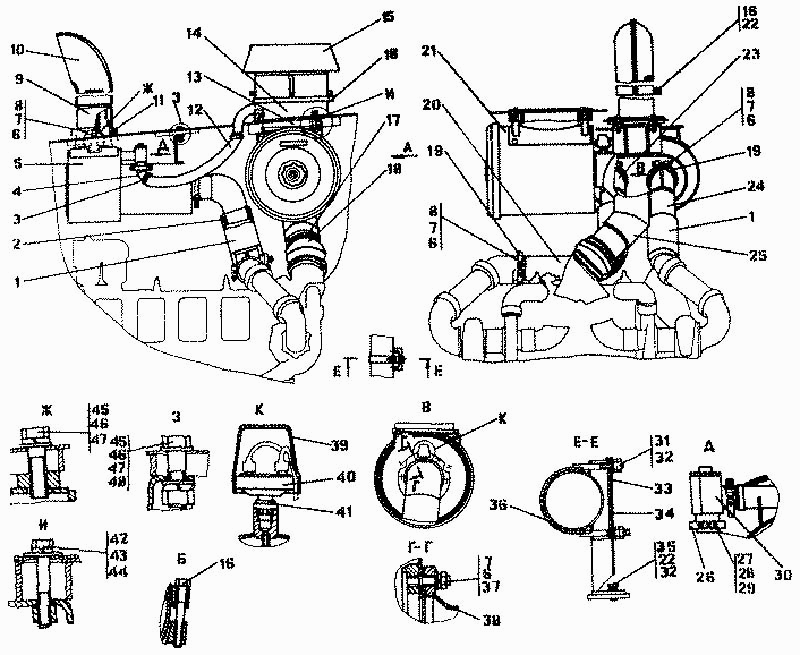

Встановлення систем повітроочищення та випуску
100%
Назва деталі
Встановлення системи очищення повітря та випуску
Заводський номер
2502-05-1СП
Кількість на модель
1
№
Назва деталі
Встановлення системи очищення повітря та випуску
Заводський номер
2502-05-1-20СП
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
403-05-32
Кількість на модель
2
№
1
Назва деталі
КІЛЬЦО
Заводський номер
403-05-33
Кількість на модель
4
№
2
Назва деталі
Хомут стягнутий черв'ячний- У- ПО ТУ
Заводський номер
Хомут стяжной червячный 1055-2-У-01 ПО 4
Кількість на модель
2
№
3
Назва деталі
Патрубок
Заводський номер
313502-05-37СП
Кількість на модель
1
№
4
Назва деталі
Патрубок
Заводський номер
313502-05-37-20СП
Кількість на модель
№
4
Назва деталі
Глушник
Заводський номер
2502-05-20-20СП
Кількість на модель
№
5
Назва деталі
Глушник
Заводський номер
2502-05-20СП
Кількість на модель
1
№
5
Назва деталі
Шайба __NT__0__Т ГОСТ __NT__1__
Заводський номер
Шайба 8Т ГОСТ 6402-70
Кількість на модель
14
№
6
Назва деталі
Гайка
Заводський номер
М8 ГОСТ 5915-70
Кількість на модель
14
№
7
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М8-6gх70 ГОСТ 7795-70
Кількість на модель
8
№
8
Назва деталі
Труба випускна
Заводський номер
2501-05-160СП
Кількість на модель
1
№
9
Назва деталі
Труба випускна
Заводський номер
2501-05-160-20СП
Кількість на модель
№
9
Назва деталі
Труба
Заводський номер
2501-05-158СП
Кількість на модель
1
№
10
Назва деталі
Труба
Заводський номер
2501-05-158-20СП
Кількість на модель
№
10
Назва деталі
Пряжка
Заводський номер
2501-05-134-01-20СП
Кількість на модель
№
11
Назва деталі
Пряжка
Заводський номер
2501-05-134-01СП
Кількість на модель
2
№
11
Назва деталі
Рукав
Заводський номер
461401-11
Кількість на модель
1
№
12
Назва деталі
Рукав
Заводський номер
461401-11-20
Кількість на модель
№
12
Назва деталі
Повітроочисник циклонний
Заводський номер
2504-05-16СП
Кількість на модель
1
№
13
Назва деталі
Повітроочисник циклонний
Заводський номер
2504-05-16-20СП
Кількість на модель
№
13
Назва деталі
Фланець
Заводський номер
2501-05-165СП
Кількість на модель
1
№
14
Назва деталі
Фланець
Заводський номер
2501-05-165-20СП
Кількість на модель
№
14
Назва деталі
Повітрозабірник
Заводський номер
2501-05-166СП
Кількість на модель
1
№
15
Назва деталі
Повітрозабірник
Заводський номер
2501-05-166-20СП
Кількість на модель
№
15
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М10-6gх60 ГОСТ 7795-70
Кількість на модель
3
№
16
Назва деталі
Хомут
Заводський номер
403-05-129СП
Кількість на модель
2
№
17
Назва деталі
Хомут
Заводський номер
403-05-129-20СП
Кількість на модель
№
17
Назва деталі
Сильфон
Заводський номер
400427
Кількість на модель
1
№
18
Назва деталі
Половина хомута
Заводський номер
403-05-125СП
Кількість на модель
6
№
19
Назва деталі
Труба
Заводський номер
3502-05-17СП
Кількість на модель
1
№
20
Назва деталі
Труба
Заводський номер
3502-05-17-20СП
Кількість на модель
№
20
Назва деталі
Очисник повітря
Заводський номер
2504-05-15СП
Кількість на модель
1
№
21
Назва деталі
Очисник повітря
Заводський номер
2504-05-15-20СП
Кількість на модель
№
21
Назва деталі
Шайба .Згідно з ГОСТ
Заводський номер
Шайба 10.ОТ ГОСТ 6402-70
Кількість на модель
3
№
22
Назва деталі
Труба
Заводський номер
2502-05-21СП
Кількість на модель
1
№
23
Назва деталі
Труба
Заводський номер
2502-05-21-20СП
Кількість на модель
№
23
Назва деталі
Труба
Заводський номер
2502-05-21-01СП
Кількість на модель
1
№
24
Назва деталі
Труба
Заводський номер
2502-05-21-01-20СП
Кількість на модель
№
24
Назва деталі
Труба
Заводський номер
2502-05-10СП
Кількість на модель
1
№
25
Назва деталі
Труба
Заводський номер
2502-05-10-20СП
Кількість на модель
№
25
Назва деталі
Хомут
Заводський номер
403-05-25
Кількість на модель
4
№
26
Назва деталі
Хомут
Заводський номер
403-05-25-20
Кількість на модель
№
26
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М6-6gх25 ГОСТ 7798-70
Кількість на модель
4
№
27
Назва деталі
Гайка М6 ГОСТ 5915-70
Заводський номер
Гайка М6 ГОСТ 5915-70
Кількість на модель
4
№
28
Назва деталі
Шайба __NT__0__Т ГОСТ __NT__1__
Заводський номер
Шайба 6Т ГОСТ 6402-70
Кількість на модель
4
№
29
Назва деталі
Клапан
Заводський номер
403-05-112СП
Кількість на модель
1
№
30
Назва деталі
Гайка М__NT__0__ ГОСТ __NT__1__
Заводський номер
Гайка М10 ГОСТ 5915-70
Кількість на модель
4
№
31
Назва деталі
Шайба ГОСТ
Заводський номер
310170
Кількість на модель
4
№
32
Назва деталі
Шайба ГОСТ
Заводський номер
310170-20
Кількість на модель
№
32
Назва деталі
Опора
Заводський номер
403-05-123СП
Кількість на модель
1
№
33
Назва деталі
Упор
Заводський номер
403-05-34
Кількість на модель
1
№
34
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М10-6gх20 ГОСТ 7796-70
Кількість на модель
2
№
35
Назва деталі
Хомут
Заводський номер
403-05-126СП
Кількість на модель
1
№
36
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
6
№
37
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150-20
Кількість на модель
№
37
Назва деталі
Прокладка
Заводський номер
450038
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
450038-20
Кількість на модель
№
38
Назва деталі
Ковпачок захисний
Заводський номер
404-05-92
Кількість на модель
1
№
39
Назва деталі
Датчик
Заводський номер
13.3839600
Кількість на модель
1
№
40
Назва деталі
Кільце х МН
Заводський номер
Кольцо 14х20 МН4152-62
Кількість на модель
1
№
41
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280385
Кількість на модель
4
№
42
Назва деталі
Шайба .Згідно з ГОСТ
Заводський номер
Шайба 12.ОТ ГОСТ 6402-70
Кількість на модель
4
№
43
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310230
Кількість на модель
4
№
44
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310230-20
Кількість на модель
№
44
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М16х1,5-6gх60 ГОСТ 7795-70
Кількість на модель
4
№
45
Назва деталі
Шайба .Згідно з ГОСТ
Заводський номер
Шайба 16.ОТ ГОСТ 6402-70
Кількість на модель
4
№
46
Назва деталі
Шайба ГОСТ
Заводський номер
700-31-2209
Кількість на модель
6
№
47
Назва деталі
Шайба ГОСТ
Заводський номер
700-31-2209-20
Кількість на модель
№
47
Назва деталі
Гайка Mx ГОСТ
Заводський номер
Гайка М16х1,5 ГОСТ 5915-70
Кількість на модель
2
№
48
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення системи очищення повітря та випуску | 2502-05-1СП | 1 | 1 | |||||
| Встановлення системи очищення повітря та випуску | 2502-05-1-20СП | |||||||
| 1 | Корпус | 403-05-32 | 2 | 2 | 1 | |||
| 2 | КІЛЬЦО | 403-05-33 | 4 | 4 | 2 | |||
| 3 | Хомут стягнутий черв'ячний- У- ПО ТУ | Хомут стяжной червячный 1055-2-У-01 ПО 4 | 2 | 2 | 3 | |||
| 4 | Патрубок | 313502-05-37СП | 1 | 1 | 4 | |||
| 4 | Патрубок | 313502-05-37-20СП | 4 | |||||
| 5 | Глушник | 2502-05-20-20СП | 5 | |||||
| 5 | Глушник | 2502-05-20СП | 1 | 1 | 5 | |||
| 6 | Шайба __NT__0__Т ГОСТ __NT__1__ | Шайба 8Т ГОСТ 6402-70 | 14 | 14 | 6 | |||
| 7 | Гайка | М8 ГОСТ 5915-70 | 14 | 14 | 7 | |||
| 8 | Болт М-х ГОСТ | Болт М8-6gх70 ГОСТ 7795-70 | 8 | 8 | 8 | |||
| 9 | Труба випускна | 2501-05-160СП | 1 | 1 | 9 | |||
| 9 | Труба випускна | 2501-05-160-20СП | 9 | |||||
| 10 | Труба | 2501-05-158СП | 1 | 1 | 10 | |||
| 10 | Труба | 2501-05-158-20СП | 10 | |||||
| 11 | Пряжка | 2501-05-134-01-20СП | 11 | |||||
| 11 | Пряжка | 2501-05-134-01СП | 2 | 2 | 11 | |||
| 12 | Рукав | 461401-11 | 1 | 1 | 12 | |||
| 12 | Рукав | 461401-11-20 | 12 | |||||
| 13 | Повітроочисник циклонний | 2504-05-16СП | 1 | 1 | 13 | |||
| 13 | Повітроочисник циклонний | 2504-05-16-20СП | 13 | |||||
| 14 | Фланець | 2501-05-165СП | 1 | 1 | 14 | |||
| 14 | Фланець | 2501-05-165-20СП | 14 | |||||
| 15 | Повітрозабірник | 2501-05-166СП | 1 | 1 | 15 | |||
| 15 | Повітрозабірник | 2501-05-166-20СП | 15 | |||||
| 16 | Болт М-х ГОСТ | Болт М10-6gх60 ГОСТ 7795-70 | 3 | 3 | 16 | |||
| 17 | Хомут | 403-05-129СП | 2 | 2 | 17 | |||
| 17 | Хомут | 403-05-129-20СП | 17 | |||||
| 18 | Сильфон | 400427 | 1 | 1 | 18 | |||
| 19 | Половина хомута | 403-05-125СП | 6 | 6 | 19 | |||
| 20 | Труба | 3502-05-17СП | 1 | 1 | 20 | |||
| 20 | Труба | 3502-05-17-20СП | 20 | |||||
| 21 | Очисник повітря | 2504-05-15СП | 1 | 1 | 21 | |||
| 21 | Очисник повітря | 2504-05-15-20СП | 21 | |||||
| 22 | Шайба .Згідно з ГОСТ | Шайба 10.ОТ ГОСТ 6402-70 | 3 | 3 | 22 | |||
| 23 | Труба | 2502-05-21СП | 1 | 1 | 23 | |||
| 23 | Труба | 2502-05-21-20СП | 23 | |||||
| 24 | Труба | 2502-05-21-01СП | 1 | 1 | 24 | |||
| 24 | Труба | 2502-05-21-01-20СП | 24 | |||||
| 25 | Труба | 2502-05-10СП | 1 | 1 | 25 | |||
| 25 | Труба | 2502-05-10-20СП | 25 | |||||
| 26 | Хомут | 403-05-25 | 4 | 4 | 26 | |||
| 26 | Хомут | 403-05-25-20 | 26 | |||||
| 27 | Болт М-х ГОСТ | Болт М6-6gх25 ГОСТ 7798-70 | 4 | 4 | 27 | |||
| 28 | Гайка М6 ГОСТ 5915-70 | Гайка М6 ГОСТ 5915-70 | 4 | 4 | 28 | |||
| 29 | Шайба __NT__0__Т ГОСТ __NT__1__ | Шайба 6Т ГОСТ 6402-70 | 4 | 4 | 29 | |||
| 30 | Клапан | 403-05-112СП | 1 | 1 | 30 | |||
| 31 | Гайка М__NT__0__ ГОСТ __NT__1__ | Гайка М10 ГОСТ 5915-70 | 4 | 4 | 31 | |||
| 32 | Шайба ГОСТ | 310170 | 4 | 4 | 32 | |||
| 32 | Шайба ГОСТ | 310170-20 | 32 | |||||
| 33 | Опора | 403-05-123СП | 1 | 1 | 33 | |||
| 34 | Упор | 403-05-34 | 1 | 1 | 34 | |||
| 35 | Болт М-х ГОСТ | Болт М10-6gх20 ГОСТ 7796-70 | 2 | 2 | 35 | |||
| 36 | Хомут | 403-05-126СП | 1 | 1 | 36 | |||
| 37 | Шайба, випуск за ГОСТ | 310150 | 6 | 6 | 37 | |||
| 37 | Шайба, випуск за ГОСТ | 310150-20 | 37 | |||||
| 38 | Прокладка | 450038 | 1 | 1 | 38 | |||
| 38 | Прокладка | 450038-20 | 38 | |||||
| 39 | Ковпачок захисний | 404-05-92 | 1 | 1 | 39 | |||
| 40 | Датчик | 13.3839600 | 1 | 1 | 40 | |||
| 41 | Кільце х МН | Кольцо 14х20 МН4152-62 | 1 | 1 | 41 | |||
| 42 | Болт Mx-X. ГОСТ | 280385 | 4 | 4 | 42 | |||
| 43 | Шайба .Згідно з ГОСТ | Шайба 12.ОТ ГОСТ 6402-70 | 4 | 4 | 43 | |||
| 44 | Шайба, випуск за ГОСТ | 310230 | 4 | 4 | 44 | |||
| 44 | Шайба, випуск за ГОСТ | 310230-20 | 44 | |||||
| 45 | Болт Мх- x ГОСТ | Болт М16х1,5-6gх60 ГОСТ 7795-70 | 4 | 4 | 45 | |||
| 46 | Шайба .Згідно з ГОСТ | Шайба 16.ОТ ГОСТ 6402-70 | 4 | 4 | 46 | |||
| 47 | Шайба ГОСТ | 700-31-2209 | 6 | 6 | 47 | |||
| 47 | Шайба ГОСТ | 700-31-2209-20 | 47 | |||||
| 48 | Гайка Mx ГОСТ | Гайка М16х1,5 ГОСТ 5915-70 | 2 | 2 | 48 |
