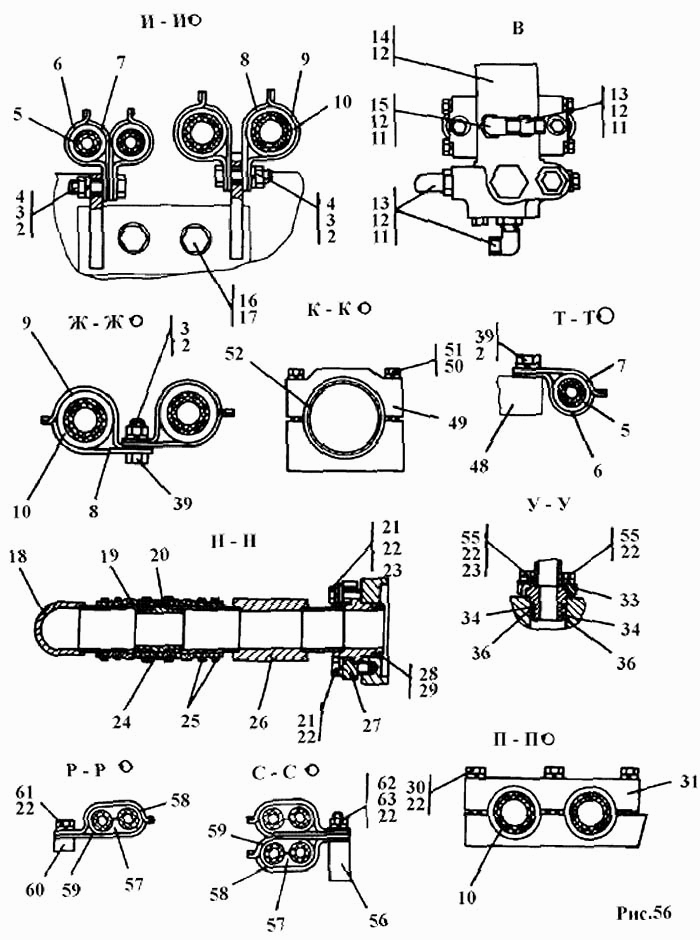

Встановлення гідросистеми
100%
Назва деталі
Шайба .Згідно з ГОСТ
Заводський номер
Шайба 16.ОТ ГОСТ 6402-70
Кількість на модель
81
№
2
Назва деталі
Гайка Mx ГОСТ
Заводський номер
Гайка М16х1,5 ГОСТ 5915-70
Кількість на модель
14
№
3
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280555
Кількість на модель
25
№
4
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280555-20
Кількість на модель
№
4
Назва деталі
Втулка
Заводський номер
400354-05
Кількість на модель
10
№
5
Назва деталі
Скоба
Заводський номер
2501-26-300-20
Кількість на модель
№
6
Назва деталі
Скоба
Заводський номер
2501-26-300
Кількість на модель
25
№
6
Назва деталі
Планка
Заводський номер
2501-26-301
Кількість на модель
25
№
7
Назва деталі
Планка
Заводський номер
2501-26-301-20
Кількість на модель
№
7
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
№
8
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
11
№
8
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
11
№
9
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
№
9
Назва деталі
Втулка
Заводський номер
400354-04
Кількість на модель
11
№
10
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
18
№
11
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-01
Кількість на модель
№
11
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
28
№
12
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77-20
Кількість на модель
№
13
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77
Кількість на модель
12
№
13
Назва деталі
Корок
Заводський номер
375625
Кількість на модель
1
№
14
Назва деталі
Корок
Заводський номер
375625-20
Кількість на модель
№
14
Назва деталі
Кутник
Заводський номер
3501-26-159СП
Кількість на модель
3
№
15
Назва деталі
Кутник
Заводський номер
3501-26-159-20СП
Кількість на модель
№
15
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280720
Кількість на модель
8
№
16
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280720-20
Кількість на модель
№
16
Назва деталі
Шайба .Згідно з ГОСТ
Заводський номер
Шайба 20.ОТ ГОСТ 6402-70
Кількість на модель
8
№
17
Назва деталі
Трубопровід
Заводський номер
3501-26-164-01-20СП
Кількість на модель
№
18
Назва деталі
Трубопровід
Заводський номер
3501-26-164-01СП
Кількість на модель
1
№
18
Назва деталі
Рукав
Заводський номер
461501-03
Кількість на модель
2
№
19
Назва деталі
Рукав
Заводський номер
461501-03-20
Кількість на модель
№
19
Назва деталі
Бандаж
Заводський номер
2501-26-346
Кількість на модель
2
№
20
Назва деталі
Бандаж
Заводський номер
2501-26-346-20
Кількість на модель
№
20
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М12х1,25-6gх40 ГОСТ 7796-70
Кількість на модель
4
№
21
Назва деталі
Шайба .Згідно з ГОСТ
Заводський номер
Шайба 12.ОТ ГОСТ 6402-70
Кількість на модель
95
№
22
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
24
№
23
Назва деталі
Втулка
Заводський номер
5001-26-47
Кількість на модель
2
№
24
Назва деталі
Втулка
Заводський номер
5001-26-47-20
Кількість на модель
№
24
Назва деталі
Хомут стягнутий черв'ячний- У- ПОТУ
Заводський номер
Хомут стяжной червячный 1070-2-У-01 ПО4.
Кількість на модель
12
№
25
Назва деталі
Трубопровід
Заводський номер
3501-26-165СП
Кількість на модель
1
№
26
Назва деталі
Трубопровід
Заводський номер
3501-26-165-20СП
Кількість на модель
№
26
Назва деталі
Фланець
Заводський номер
2501-26-362
Кількість на модель
2
№
27
Назва деталі
Фланець
Заводський номер
2501-26-362-20
Кількість на модель
№
27
Назва деталі
Захисна шайба
Заводський номер
700-40-5117
Кількість на модель
2
№
28
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 050-060-58-2-51-1668 ГОСТ 18829-7
Кількість на модель
3
№
29
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
281379
Кількість на модель
3
№
30
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
281379-20
Кількість на модель
№
30
Назва деталі
Планка
Заводський номер
404-26-58
Кількість на модель
1
№
31
Назва деталі
Планка
Заводський номер
404-26-58-20
Кількість на модель
№
31
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
32
№
33
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
33
Назва деталі
Кільце захисне
Заводський номер
440038
Кількість на модель
28
№
34
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7
Кількість на модель
28
№
36
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М16х1,5-6gх35 ГОСТ 7796-70
Кількість на модель
35
№
39
Назва деталі
Пряжка
Заводський номер
3501-26-51
Кількість на модель
2
№
49
Назва деталі
Пряжка
Заводський номер
3501-26-51-20
Кількість на модель
№
49
Назва деталі
Шайба __NT__0__Т ГОСТ __NT__1__
Заводський номер
Шайба 8Т ГОСТ 6402-70
Кількість на модель
23
№
50
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М8-6gх70 ГОСТ 7795-70
Кількість на модель
4
№
51
Назва деталі
Прокладка
Заводський номер
700-40-6684
Кількість на модель
5
№
52
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх40 ГОСТ 7796-70
Кількість на модель
24
№
55
Назва деталі
Втулка
Заводський номер
400402-01
Кількість на модель
10
№
57
Назва деталі
Скоба
Заводський номер
5001-26-44-20
Кількість на модель
№
58
Назва деталі
Скоба
Заводський номер
5001-26-44
Кількість на модель
10
№
58
Назва деталі
Планка
Заводський номер
5001-26-43
Кількість на модель
10
№
59
Назва деталі
Планка
Заводський номер
5001-26-43-20
Кількість на модель
№
59
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М12х1,25-6gх25 ГОСТ 7796-70
Кількість на модель
14
№
61
Назва деталі
Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76
Заводський номер
290326
Кількість на модель
2
№
62
Назва деталі
Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.029 ГОСТ 22034-76
Заводський номер
290326-20
Кількість на модель
№
62
Назва деталі
Гайка Mx ГОСТ
Заводський номер
Гайка М12х1,25 ГОСТ 5915-70
Кількість на модель
4
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Шайба .Згідно з ГОСТ | Шайба 16.ОТ ГОСТ 6402-70 | 81 | 81 | 2 | |||
| 3 | Гайка Mx ГОСТ | Гайка М16х1,5 ГОСТ 5915-70 | 14 | 14 | 3 | |||
| 4 | Болт MX-XX за ГОСТ | 280555 | 25 | 25 | 4 | |||
| 4 | Болт MX-XX за ГОСТ | 280555-20 | 4 | |||||
| 5 | Втулка | 400354-05 | 10 | 10 | 5 | |||
| 6 | Скоба | 2501-26-300-20 | 6 | |||||
| 6 | Скоба | 2501-26-300 | 25 | 25 | 6 | |||
| 7 | Планка | 2501-26-301 | 25 | 25 | 7 | |||
| 7 | Планка | 2501-26-301-20 | 7 | |||||
| 8 | Планка | 2501-26-221-20 | 8 | |||||
| 8 | Планка | 2501-26-221 | 11 | 11 | 8 | |||
| 9 | Скоба | 2501-26-220 | 11 | 11 | 9 | |||
| 9 | Скоба | 2501-26-220-20 | 9 | |||||
| 10 | Втулка | 400354-04 | 11 | 11 | 10 | |||
| 11 | Контргайка | Н.036.23.022 | 18 | 18 | 11 | |||
| 11 | Контргайка | Н.036.23.022-01 | 11 | |||||
| 12 | Кільце- - ГОСТ /ТУ- | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7 | 28 | 28 | 12 | |||
| 13 | Кутник ввертний | 5001-26-77-20 | 13 | |||||
| 13 | Кутник ввертний | 5001-26-77 | 12 | 12 | 13 | |||
| 14 | Корок | 375625 | 1 | 1 | 14 | |||
| 14 | Корок | 375625-20 | 14 | |||||
| 15 | Кутник | 3501-26-159СП | 3 | 3 | 15 | |||
| 15 | Кутник | 3501-26-159-20СП | 15 | |||||
| 16 | Болт Mx-X. ГОСТ | 280720 | 8 | 8 | 16 | |||
| 16 | Болт Mx-X. ГОСТ | 280720-20 | 16 | |||||
| 17 | Шайба .Згідно з ГОСТ | Шайба 20.ОТ ГОСТ 6402-70 | 8 | 8 | 17 | |||
| 18 | Трубопровід | 3501-26-164-01-20СП | 18 | |||||
| 18 | Трубопровід | 3501-26-164-01СП | 1 | 1 | 18 | |||
| 19 | Рукав | 461501-03 | 2 | 2 | 19 | |||
| 19 | Рукав | 461501-03-20 | 19 | |||||
| 20 | Бандаж | 2501-26-346 | 2 | 2 | 20 | |||
| 20 | Бандаж | 2501-26-346-20 | 20 | |||||
| 21 | Болт Мх- x ГОСТ | Болт М12х1,25-6gх40 ГОСТ 7796-70 | 4 | 4 | 21 | |||
| 22 | Шайба .Згідно з ГОСТ | Шайба 12.ОТ ГОСТ 6402-70 | 95 | 95 | 22 | |||
| 23 | Шайба згідно з ГОСТ | 310210 | 24 | 24 | 23 | |||
| 24 | Втулка | 5001-26-47 | 2 | 2 | 24 | |||
| 24 | Втулка | 5001-26-47-20 | 24 | |||||
| 25 | Хомут стягнутий черв'ячний- У- ПОТУ | Хомут стяжной червячный 1070-2-У-01 ПО4. | 12 | 12 | 25 | |||
| 26 | Трубопровід | 3501-26-165СП | 1 | 1 | 26 | |||
| 26 | Трубопровід | 3501-26-165-20СП | 26 | |||||
| 27 | Фланець | 2501-26-362 | 2 | 2 | 27 | |||
| 27 | Фланець | 2501-26-362-20 | 27 | |||||
| 28 | Захисна шайба | 700-40-5117 | 2 | 2 | 28 | |||
| 29 | Кільце- - ГОСТ /ТУ- | Кольцо 050-060-58-2-51-1668 ГОСТ 18829-7 | 3 | 3 | 29 | |||
| 30 | Болт Мх- x ГОСТ | 281379 | 3 | 3 | 30 | |||
| 30 | Болт Мх- x ГОСТ | 281379-20 | 30 | |||||
| 31 | Планка | 404-26-58 | 1 | 1 | 31 | |||
| 31 | Планка | 404-26-58-20 | 31 | |||||
| 33 | Фланець | 2501-26-83 | 32 | 32 | 33 | |||
| 33 | Фланець | 2501-26-83-20 | 33 | |||||
| 34 | Кільце захисне | 440038 | 28 | 28 | 34 | |||
| 36 | Кільце- - ГОСТ /ТУ- | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7 | 28 | 28 | 36 | |||
| 39 | Болт Мх- x ГОСТ | Болт М16х1,5-6gх35 ГОСТ 7796-70 | 35 | 35 | 39 | |||
| 49 | Пряжка | 3501-26-51 | 2 | 2 | 49 | |||
| 49 | Пряжка | 3501-26-51-20 | 49 | |||||
| 50 | Шайба __NT__0__Т ГОСТ __NT__1__ | Шайба 8Т ГОСТ 6402-70 | 23 | 23 | 50 | |||
| 51 | Болт М-х ГОСТ | Болт М8-6gх70 ГОСТ 7795-70 | 4 | 4 | 51 | |||
| 52 | Прокладка | 700-40-6684 | 5 | 5 | 52 | |||
| 55 | Болт М-х ГОСТ | Болт М12-6gх40 ГОСТ 7796-70 | 24 | 24 | 55 | |||
| 57 | Втулка | 400402-01 | 10 | 10 | 57 | |||
| 58 | Скоба | 5001-26-44-20 | 58 | |||||
| 58 | Скоба | 5001-26-44 | 10 | 10 | 58 | |||
| 59 | Планка | 5001-26-43 | 10 | 10 | 59 | |||
| 59 | Планка | 5001-26-43-20 | 59 | |||||
| 61 | Болт Мх- x ГОСТ | Болт М12х1,25-6gх25 ГОСТ 7796-70 | 14 | 14 | 61 | |||
| 62 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76 | 290326 | 2 | 2 | 62 | |||
| 62 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.029 ГОСТ 22034-76 | 290326-20 | 62 | |||||
| 63 | Гайка Mx ГОСТ | Гайка М12х1,25 ГОСТ 5915-70 | 4 | 4 | 63 |
