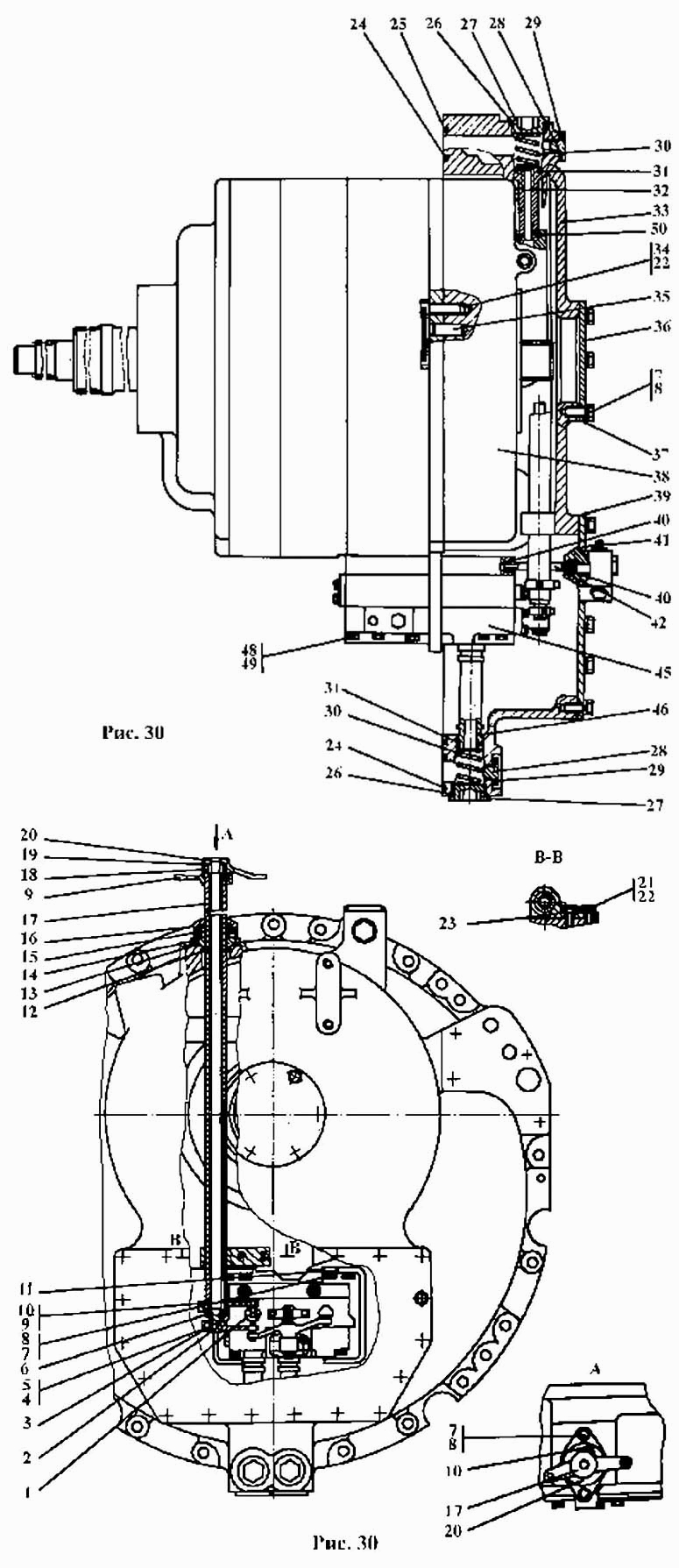

Коробка передач із системою гідрокерування
100%
Назва деталі
Коробка передач із системою гідрокерування
Заводський номер
2501-12-19СП
Кількість на модель
1
№
Назва деталі
Коробка передач із системою гідрокерування
Заводський номер
2501-12-19-20СП
Кількість на модель
№
Назва деталі
Палець
Заводський номер
2501-15-110
Кількість на модель
1
№
1
Назва деталі
Шпонка згідно з ГОСТ
Заводський номер
340350
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
2501-15-112
Кількість на модель
1
№
3
Назва деталі
Важіль
Заводський номер
2501-12-145
Кількість на модель
1
№
4
Назва деталі
Болт Mx за ГОСТ
Заводський номер
Болт М8х20 ГОСТ 7796-70
Кількість на модель
1
№
5
Назва деталі
Втулка
Заводський номер
2501-12-142
Кількість на модель
1
№
6
Назва деталі
Болт Mx за ГОСТ
Заводський номер
Болт М12х30 ГОСТ 7796-70
Кількість на модель
32
№
7
Назва деталі
Шайба .ОТ.Д ГОСТ
Заводський номер
Шайба 12.ОТ.65Г ГОСТ 6402-70
Кількість на модель
32
№
8
Назва деталі
Важіль
Заводський номер
2501-12-143
Кількість на модель
2
№
9
Назва деталі
Болт Mx за ГОСТ
Заводський номер
Болт М8х35 ГОСТ 7796-70
Кількість на модель
2
№
10
Назва деталі
Кронштейн
Заводський номер
2501-12-179
Кількість на модель
2
№
11
Назва деталі
Кільце С ГОСТ
Заводський номер
580307
Кількість на модель
1
№
12
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
060-070-58-51-1668
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
2501-12-144
Кількість на модель
1
№
14
Назва деталі
Манжета
Заводський номер
1.2-45х65-3
Кількість на модель
1
№
15
Назва деталі
Шайба
Заводський номер
2501-15-112-02
Кількість на модель
1
№
16
Назва деталі
ВАЛ
Заводський номер
2501-12-137СП
Кількість на модель
1
№
17
Назва деталі
Кільце ГОСТ
Заводський номер
030-035-30-2
Кількість на модель
1
№
18
Назва деталі
Шайба
Заводський номер
2501-15-112-01
Кількість на модель
1
№
19
Назва деталі
Важіль
Заводський номер
2501-12-138СП
Кількість на модель
1
№
20
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280339
Кількість на модель
2
№
21
Назва деталі
Дріт КС - ГОСТ
Заводський номер
Проволока КС-1,6 ГОСТ 792-67
Кількість на модель
№
22
Назва деталі
Кронштейн
Заводський номер
2501-12-146
Кількість на модель
1
№
23
Назва деталі
КІЛЬЦО
Заводський номер
400319-01
Кількість на модель
1
№
24
Назва деталі
КІЛЬЦО
Заводський номер
400319-01-20
Кількість на модель
№
24
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-51-1668
Кількість на модель
3
№
25
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
045-050-30-51-1668
Кількість на модель
3
№
26
Назва деталі
Затор
Заводський номер
700-37-2140
Кількість на модель
3
№
27
Назва деталі
Затор
Заводський номер
700-37-2140-20
Кількість на модель
№
27
Назва деталі
Корок
Заводський номер
375330
Кількість на модель
5
№
28
Назва деталі
Корок
Заводський номер
375330-20
Кількість на модель
№
28
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 018-022-25-51-1668 ГОСТ 18829-73/
Кількість на модель
5
№
29
Назва деталі
Пружина
Заводський номер
385666
Кількість на модель
3
№
30
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-51-1668
Кількість на модель
5
№
31
Назва деталі
Втулка
Заводський номер
2501-12-197
Кількість на модель
1
№
32
Назва деталі
Корпус
Заводський номер
2501-12-90
Кількість на модель
1
№
33
Назва деталі
Корпус
Заводський номер
2501-12-90-20СП
Кількість на модель
№
33
Назва деталі
Болт 3M16x1,5-6gx45.109.40X019 ГОСТ 7796-70
Заводський номер
280545
Кількість на модель
16
№
34
Назва деталі
Болт 3M16x1,5-6gx45.109.40X029 ГОСТ 7796-70
Заводський номер
280545-20
Кількість на модель
№
34
Назва деталі
Штифт
Заводський номер
325465
Кількість на модель
2
№
35
Назва деталі
Кришка
Заводський номер
2501-12-91
Кількість на модель
1
№
36
Назва деталі
Прокладка
Заводський номер
450140-20
Кількість на модель
№
37
Назва деталі
Прокладка
Заводський номер
450140
Кількість на модель
1
№
37
Назва деталі
Коробка передач планетарна
Заводський номер
25.01-12-20-СП
Кількість на модель
1
№
38
Назва деталі
Коробка передач планетарна
Заводський номер
2501-12-20-20СП
Кількість на модель
№
38
Назва деталі
Прокладка
Заводський номер
450141
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
450141-20
Кількість на модель
№
39
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
012-016-25-51-1668
Кількість на модель
4
№
40
Назва деталі
Кришка
Заводський номер
2501-12-155СП
Кількість на модель
1
№
41
Назва деталі
Труба
Заводський номер
2501-12-98
Кількість на модель
2
№
42
Назва деталі
Блок управління
Заводський номер
2501-15-20СП
Кількість на модель
1
№
45
Назва деталі
Втулка
Заводський номер
2501-12-97
Кількість на модель
2
№
46
Назва деталі
гвинт
Заводський номер
285386
Кількість на модель
4
№
48
Назва деталі
Шайба
Заводський номер
310225
Кількість на модель
4
№
49
Назва деталі
Кільце - - ГОСТ
Заводський номер
Кольцо 022-28-36-2-3 ГОСТ 18829-73
Кількість на модель
1
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач із системою гідрокерування | 2501-12-19СП | 1 | 1 | |||||
| Коробка передач із системою гідрокерування | 2501-12-19-20СП | |||||||
| 1 | Палець | 2501-15-110 | 1 | 1 | 1 | |||
| 2 | Шпонка згідно з ГОСТ | 340350 | 1 | 1 | 2 | |||
| 3 | Диск | 2501-15-112 | 1 | 1 | 3 | |||
| 4 | Важіль | 2501-12-145 | 1 | 1 | 4 | |||
| 5 | Болт Mx за ГОСТ | Болт М8х20 ГОСТ 7796-70 | 1 | 1 | 5 | |||
| 6 | Втулка | 2501-12-142 | 1 | 1 | 6 | |||
| 7 | Болт Mx за ГОСТ | Болт М12х30 ГОСТ 7796-70 | 32 | 32 | 7 | |||
| 8 | Шайба .ОТ.Д ГОСТ | Шайба 12.ОТ.65Г ГОСТ 6402-70 | 32 | 32 | 8 | |||
| 9 | Важіль | 2501-12-143 | 2 | 2 | 9 | |||
| 10 | Болт Mx за ГОСТ | Болт М8х35 ГОСТ 7796-70 | 2 | 2 | 10 | |||
| 11 | Кронштейн | 2501-12-179 | 2 | 2 | 11 | |||
| 12 | Кільце С ГОСТ | 580307 | 1 | 1 | 12 | |||
| 13 | Кільце ГОСТ /ТУ- | 060-070-58-51-1668 | 1 | 1 | 13 | |||
| 14 | Кришка | 2501-12-144 | 1 | 1 | 14 | |||
| 15 | Манжета | 1.2-45х65-3 | 1 | 1 | 15 | |||
| 16 | Шайба | 2501-15-112-02 | 1 | 1 | 16 | |||
| 17 | ВАЛ | 2501-12-137СП | 1 | 1 | 17 | |||
| 18 | Кільце ГОСТ | 030-035-30-2 | 1 | 1 | 18 | |||
| 19 | Шайба | 2501-15-112-01 | 1 | 1 | 19 | |||
| 20 | Важіль | 2501-12-138СП | 1 | 1 | 20 | |||
| 21 | Болт М-ХХ ГОСТ | 280339 | 2 | 2 | 21 | |||
| 22 | Дріт КС - ГОСТ | Проволока КС-1,6 ГОСТ 792-67 | 22 | |||||
| 23 | Кронштейн | 2501-12-146 | 1 | 1 | 23 | |||
| 24 | КІЛЬЦО | 400319-01 | 1 | 1 | 24 | |||
| 24 | КІЛЬЦО | 400319-01-20 | 24 | |||||
| 25 | Кільце ГОСТ /ТУ- | 042-050-46-51-1668 | 3 | 3 | 25 | |||
| 26 | Кільце ГОСТ /ТУ- | 045-050-30-51-1668 | 3 | 3 | 26 | |||
| 27 | Затор | 700-37-2140 | 3 | 3 | 27 | |||
| 27 | Затор | 700-37-2140-20 | 27 | |||||
| 28 | Корок | 375330 | 5 | 5 | 28 | |||
| 28 | Корок | 375330-20 | 28 | |||||
| 29 | Кільце- - ГОСТ /ТУ- | Кольцо 018-022-25-51-1668 ГОСТ 18829-73/ | 5 | 5 | 29 | |||
| 30 | Пружина | 385666 | 3 | 3 | 30 | |||
| 31 | Кільце ГОСТ /ТУ- | 032-038-36-51-1668 | 5 | 5 | 31 | |||
| 32 | Втулка | 2501-12-197 | 1 | 1 | 32 | |||
| 33 | Корпус | 2501-12-90 | 1 | 1 | 33 | |||
| 33 | Корпус | 2501-12-90-20СП | 33 | |||||
| 34 | Болт 3M16x1,5-6gx45.109.40X019 ГОСТ 7796-70 | 280545 | 16 | 16 | 34 | |||
| 34 | Болт 3M16x1,5-6gx45.109.40X029 ГОСТ 7796-70 | 280545-20 | 34 | |||||
| 35 | Штифт | 325465 | 2 | 2 | 35 | |||
| 36 | Кришка | 2501-12-91 | 1 | 1 | 36 | |||
| 37 | Прокладка | 450140-20 | 37 | |||||
| 37 | Прокладка | 450140 | 1 | 1 | 37 | |||
| 38 | Коробка передач планетарна | 25.01-12-20-СП | 1 | 1 | 38 | |||
| 38 | Коробка передач планетарна | 2501-12-20-20СП | 38 | |||||
| 39 | Прокладка | 450141 | 1 | 1 | 39 | |||
| 39 | Прокладка | 450141-20 | 39 | |||||
| 40 | Кільце ГОСТ /ТУ- | 012-016-25-51-1668 | 4 | 4 | 40 | |||
| 41 | Кришка | 2501-12-155СП | 1 | 1 | 41 | |||
| 42 | Труба | 2501-12-98 | 2 | 2 | 42 | |||
| 45 | Блок управління | 2501-15-20СП | 1 | 1 | 45 | |||
| 46 | Втулка | 2501-12-97 | 2 | 2 | 46 | |||
| 48 | гвинт | 285386 | 4 | 4 | 48 | |||
| 49 | Шайба | 310225 | 4 | 4 | 49 | |||
| 50 | Кільце - - ГОСТ | Кольцо 022-28-36-2-3 ГОСТ 18829-73 | 1 | 1 | 50 |
