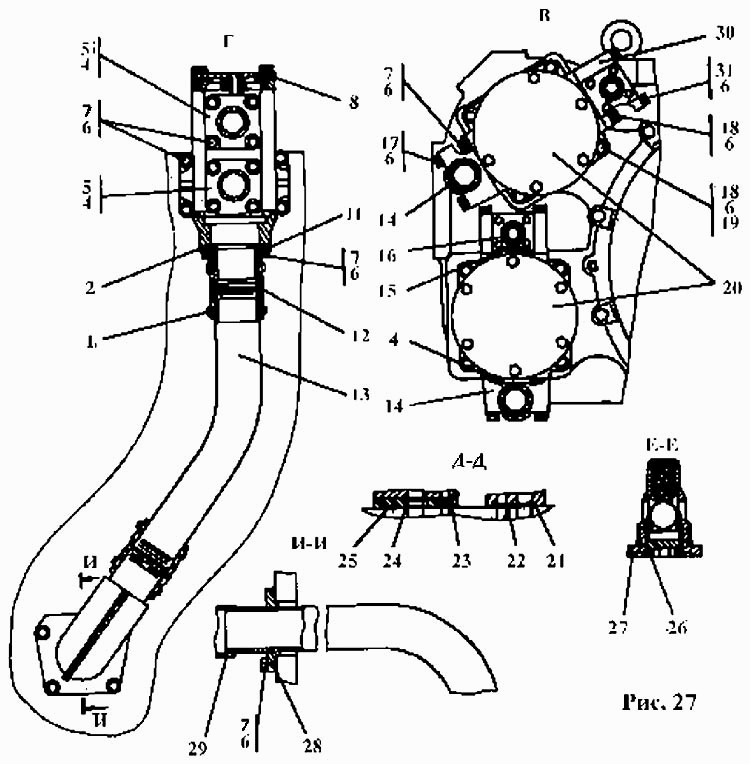

Встановлення трансмісії
100%
Назва деталі
Хомут стягнутий- У- ПО ТУ
Заводський номер
Хомут стяжной 1085-2-У-01 ПО 4.435.001 Т
Кількість на модель
4
№
1
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
088-095-46-51-1668
Кількість на модель
1
№
2
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
060-070-58-51-1668
Кількість на модель
4
№
4
Назва деталі
Фланець
Заводський номер
2501-15-119СП
Кількість на модель
2
№
5
Назва деталі
Фланець
Заводський номер
2501-15-119-20СП
Кількість на модель
№
5
Назва деталі
Шайба .ОТ.Д ГОСТ
Заводський номер
Шайба 12.ОТ.65Г ГОСТ 6402-70
Кількість на модель
101
№
6
Назва деталі
Болт Mx ГОСТ
Заводський номер
Болт М12х30 ГОСТ 7796-70
Кількість на модель
24
№
7
Назва деталі
Заборник
Заводський номер
2501-16-103СП
Кількість на модель
1
№
8
Назва деталі
Заборник
Заводський номер
2501-16-103-20СП
Кількість на модель
№
8
Назва деталі
Фланець
Заводський номер
3501-16-104-20СП
Кількість на модель
№
11
Назва деталі
Фланець
Заводський номер
3501-16-104СП
Кількість на модель
1
№
11
Назва деталі
Рукав
Заводський номер
461701
Кількість на модель
2
№
12
Назва деталі
Рукав
Заводський номер
461701-20
Кількість на модель
№
12
Назва деталі
Труба
Заводський номер
3501-16-11
Кількість на модель
1
№
13
Назва деталі
Труба
Заводський номер
3501-16-11-20
Кількість на модель
№
13
Назва деталі
Фланець
Заводський номер
2501-15-120-20СП
Кількість на модель
№
14
Назва деталі
Фланець
Заводський номер
2501-15-120СП
Кількість на модель
2
№
14
Назва деталі
Кільце - - ГОСТ
Заводський номер
Кольцо 038-046-46-2-3 ГОСТ 18829-73
Кількість на модель
2
№
15
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
8
№
16
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
16
Назва деталі
Болт Mx ГОСТ
Заводський номер
Болт М12х80 ГОСТ 7795-70
Кількість на модель
8
№
17
Назва деталі
Болт Mx ГОСТ
Заводський номер
Болт М12х35 ГОСТ 7796-70
Кількість на модель
36
№
18
Назва деталі
Шайба х ГОСТ
Заводський номер
310210
Кількість на модель
8
№
19
Назва деталі
Шайба х ГОСТ
Заводський номер
310210-20
Кількість на модель
№
19
Назва деталі
Насос
Заводський номер
НШ100-А-3
Кількість на модель
2
№
20
Назва деталі
Насос
Заводський номер
НШ100-А-3Т
Кількість на модель
№
20
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-51-1668
Кількість на модель
13
№
21
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
012-016-25-51-1668
Кількість на модель
6
№
22
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 022-026-25-51-1668 ГОСТ 18829-73/
Кількість на модель
3
№
23
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-51-1668
Кількість на модель
9
№
24
Назва деталі
Тарілка
Заводський номер
2501-15-106
Кількість на модель
1
№
25
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
066-071-30-51-1668
Кількість на модель
1
№
26
Назва деталі
Клапан
Заводський номер
3501-16-103СП
Кількість на модель
1
№
27
Назва деталі
Клапан
Заводський номер
3501-16-103-20СП
Кількість на модель
№
27
Назва деталі
Кільце- ІРП
Заводський номер
Кольцо 100-110-58-2ИРП1314-1
Кількість на модель
1
№
28
Назва деталі
Трубопровід
Заводський номер
3501-16-105СП
Кількість на модель
1
№
29
Назва деталі
Трубопровід
Заводський номер
3501-16-105-20СП
Кількість на модель
№
29
Назва деталі
Фланець
Заводський номер
404-26-23
Кількість на модель
2
№
30
Назва деталі
Фланець
Заводський номер
404-26-23-20
Кількість на модель
№
30
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
280388
Кількість на модель
8
№
31
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280388-20
Кількість на модель
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут стягнутий- У- ПО ТУ | Хомут стяжной 1085-2-У-01 ПО 4.435.001 Т | 4 | 4 | 1 | |||
| 2 | Кільце ГОСТ /ТУ- | 088-095-46-51-1668 | 1 | 1 | 2 | |||
| 4 | Кільце ГОСТ /ТУ- | 060-070-58-51-1668 | 4 | 4 | 4 | |||
| 5 | Фланець | 2501-15-119СП | 2 | 2 | 5 | |||
| 5 | Фланець | 2501-15-119-20СП | 5 | |||||
| 6 | Шайба .ОТ.Д ГОСТ | Шайба 12.ОТ.65Г ГОСТ 6402-70 | 101 | 101 | 6 | |||
| 7 | Болт Mx ГОСТ | Болт М12х30 ГОСТ 7796-70 | 24 | 24 | 7 | |||
| 8 | Заборник | 2501-16-103СП | 1 | 1 | 8 | |||
| 8 | Заборник | 2501-16-103-20СП | 8 | |||||
| 11 | Фланець | 3501-16-104-20СП | 11 | |||||
| 11 | Фланець | 3501-16-104СП | 1 | 1 | 11 | |||
| 12 | Рукав | 461701 | 2 | 2 | 12 | |||
| 12 | Рукав | 461701-20 | 12 | |||||
| 13 | Труба | 3501-16-11 | 1 | 1 | 13 | |||
| 13 | Труба | 3501-16-11-20 | 13 | |||||
| 14 | Фланець | 2501-15-120-20СП | 14 | |||||
| 14 | Фланець | 2501-15-120СП | 2 | 2 | 14 | |||
| 15 | Кільце - - ГОСТ | Кольцо 038-046-46-2-3 ГОСТ 18829-73 | 2 | 2 | 15 | |||
| 16 | Фланець | 2501-26-83 | 8 | 8 | 16 | |||
| 16 | Фланець | 2501-26-83-20 | 16 | |||||
| 17 | Болт Mx ГОСТ | Болт М12х80 ГОСТ 7795-70 | 8 | 8 | 17 | |||
| 18 | Болт Mx ГОСТ | Болт М12х35 ГОСТ 7796-70 | 36 | 36 | 18 | |||
| 19 | Шайба х ГОСТ | 310210 | 8 | 8 | 19 | |||
| 19 | Шайба х ГОСТ | 310210-20 | 19 | |||||
| 20 | Насос | НШ100-А-3 | 2 | 2 | 20 | |||
| 20 | Насос | НШ100-А-3Т | 20 | |||||
| 21 | Кільце ГОСТ /ТУ- | 042-050-46-51-1668 | 13 | 13 | 21 | |||
| 22 | Кільце ГОСТ /ТУ- | 012-016-25-51-1668 | 6 | 6 | 22 | |||
| 23 | Кільце- - ГОСТ /ТУ- | Кольцо 022-026-25-51-1668 ГОСТ 18829-73/ | 3 | 3 | 23 | |||
| 24 | Кільце ГОСТ /ТУ- | 032-038-36-51-1668 | 9 | 9 | 24 | |||
| 25 | Тарілка | 2501-15-106 | 1 | 1 | 25 | |||
| 26 | Кільце ГОСТ /ТУ- | 066-071-30-51-1668 | 1 | 1 | 26 | |||
| 27 | Клапан | 3501-16-103СП | 1 | 1 | 27 | |||
| 27 | Клапан | 3501-16-103-20СП | 27 | |||||
| 28 | Кільце- ІРП | Кольцо 100-110-58-2ИРП1314-1 | 1 | 1 | 28 | |||
| 29 | Трубопровід | 3501-16-105СП | 1 | 1 | 29 | |||
| 29 | Трубопровід | 3501-16-105-20СП | 29 | |||||
| 30 | Фланець | 404-26-23 | 2 | 2 | 30 | |||
| 30 | Фланець | 404-26-23-20 | 30 | |||||
| 31 | Болт М-Х. ГОСТ | 280388 | 8 | 8 | 31 | |||
| 31 | Болт М-ХХ ГОСТ | 280388-20 | 31 |
