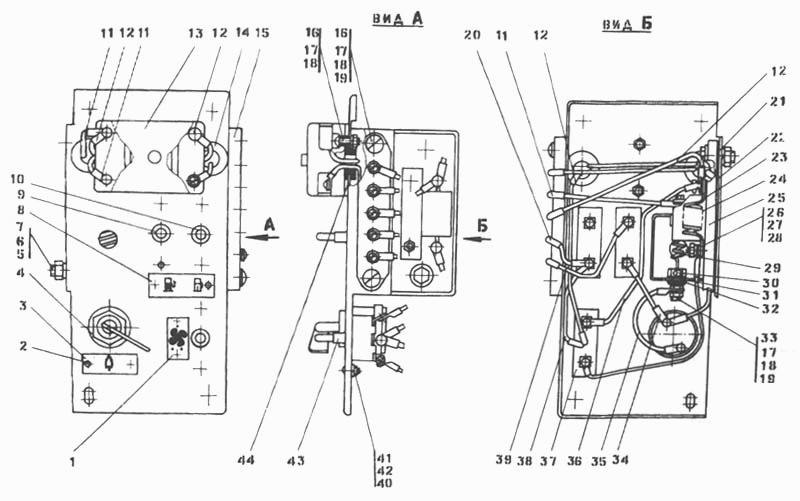

Щиток управління
100%
Назва деталі
Панель
Заводський номер
46-43-186-10-СП
Кількість на модель
№
Назва деталі
Панель
Заводський номер
46-43-186-СП
Кількість на модель
1
№
Назва деталі
Щиток управління
Заводський номер
46-43-263-СП
Кількість на модель
1
№
Назва деталі
Щиток управління
Заводський номер
46-43-263-10-СП
Кількість на модель
№
Назва деталі
Табличка згідно з ГОСТ
Заводський номер
42 0089
Кількість на модель
1
№
1
Назва деталі
Заклепка Х ГОСТ
Заводський номер
Заклепка 3х6.37 ГОСТ 10299-80
Кількість на модель
6
№
2
Назва деталі
Табличка згідно з ГОСТ
Заводський номер
420071
Кількість на модель
1
№
3
Назва деталі
Вимикач
Заводський номер
ВК317-3710100-А2-Э
Кількість на модель
№
4
Назва деталі
Вимикач
Заводський номер
ВК317-3710100-А2
Кількість на модель
1
№
4
Назва деталі
Диск 65T.019G.6402-70 GOST8
Заводський номер
Шайба 8Т.65Г.019 ГОСТ 6402-70
Кількість на модель
2
№
5
Назва деталі
Горіх МН. ГОСТ
Заводський номер
Гайка М8.6Н.6.019 ГОСТ 5915-70
Кількість на модель
2
№
6
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 25.58.019
Заводський номер
Болт М8-6gх25.58.019 ГОСТ 7796-70
Кількість на модель
2
№
7
Назва деталі
Вимикач
Заводський номер
ВН-45М
Кількість на модель
1
№
9
Назва деталі
Перемикач ВН- М- Е
Заводський номер
Переключатель ВН-45М-Э
Кількість на модель
№
9
Назва деталі
Перемикач В- М- Е
Заводський номер
Перелючатель В-45М-Э
Кількість на модель
№
10
Назва деталі
Вимикач В-45М
Заводський номер
В-45М
Кількість на модель
1
№
10
Назва деталі
Провід
Заводський номер
46-43-213-СП
Кількість на модель
3
№
11
Назва деталі
Провід
Заводський номер
46-43-214-СП
Кількість на модель
3
№
12
Назва деталі
Блок запобіжний
Заводський номер
111.3722000-Э
Кількість на модель
№
13
Назва деталі
Блок запобіжників у зборі
Заводський номер
111.3722
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
700-40-6695
Кількість на модель
2
№
14
Назва деталі
З'єднувальна панель (п'ятиконтактна) для проводів на передній панелі в зборі (13-3723015)
Заводський номер
ПС5-Э
Кількість на модель
№
15
Назва деталі
З'єднувальна панель (п'ятиконтактна) для проводів на передній панелі в зборі (63-3723015)
Заводський номер
ПС5
Кількість на модель
1
№
15
Назва деталі
Гвинт В.М6-6gх22.58.019 ГОСТ 17473-80
Заводський номер
Винт В.М6-6gх22.58.019 ГОСТ 17473-80
Кількість на модель
4
№
16
Назва деталі
Горіх МН. ГОСТ
Заводський номер
Гайка М6.7Н.6.019 ГОСТ 5915-70
Кількість на модель
8
№
17
Назва деталі
Шайба Т.Г. РОСТ
Заводський номер
Шайба 6Т.65Г.019 РОСТ 6402-70
Кількість на модель
8
№
18
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110
Кількість на модель
4
№
19
Назва деталі
Провід
Заводський номер
46-43-215-СП
Кількість на модель
1
№
20
Назва деталі
Шайба ГОСТ
Заводський номер
31 0150
Кількість на модель
4
№
21
Назва деталі
Панель
Заводський номер
46-43-285-10-СП
Кількість на модель
№
22
Назва деталі
Панель
Заводський номер
46-43-285-СП
Кількість на модель
1
№
22
Назва деталі
Опір Ома
Заводський номер
46-43-184
Кількість на модель
1
№
23
Назва деталі
Щит
Заводський номер
46-43-280-10-СП
Кількість на модель
№
24
Назва деталі
Щит
Заводський номер
46-43-280-СП
Кількість на модель
1
№
24
Назва деталі
Колодка
Заводський номер
46-43-183
Кількість на модель
1
№
25
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
Винт В.М5-6gх22.58.019 ГОСТ 17473-80
Кількість на модель
4
№
26
Назва деталі
Гайка М5-7Н.6.016 ГОСТ 5927-70
Заводський номер
Гайка М5-7Н.6.016 ГОСТ 5927-70
Кількість на модель
4
№
27
Назва деталі
Шайба 5.65Г.019 ГОСТ
Заводський номер
Шайба 5.65Г.019 ГОСТ 6402-70
Кількість на модель
4
№
28
Назва деталі
Спіраль контрольна
Заводський номер
46-43-298
Кількість на модель
1
№
29
Назва деталі
Гвинт ВМ- хС. ГОСТ
Заводський номер
Винт ВМ4-6gх16.58С.019 ГОСТ 17473-80
Кількість на модель
2
№
30
Назва деталі
Шайба ізоляційна
Заводський номер
700-40-6936
Кількість на модель
2
№
31
Назва деталі
Шайба ізоляційна
Заводський номер
700-40-6937
Кількість на модель
4
№
32
Назва деталі
Клема
Заводський номер
46-43-299
Кількість на модель
2
№
33
Назва деталі
Провід
Заводський номер
46-43-218-СП
Кількість на модель
1
№
34
Назва деталі
Провід
Заводський номер
46-43-212-СП
Кількість на модель
1
№
35
Назва деталі
Провід
Заводський номер
46-43-221-СП
Кількість на модель
2
№
36
Назва деталі
Перемикач ППН-45 ТУ 16-526.016-73
Заводський номер
ППН-45
Кількість на модель
1
№
37
Назва деталі
Перемикач ППН- - Е
Заводський номер
Переключатель ППН-45-Э
Кількість на модель
№
37
Назва деталі
Табличка згідно з ГОСТ
Заводський номер
46-43-386
Кількість на модель
1
№
37
Назва деталі
Провід
Заводський номер
46-43-219-СП
Кількість на модель
1
№
38
Назва деталі
Провід
Заводський номер
46-43-216-СП
Кількість на модель
1
№
39
Назва деталі
Гвинт В.М- хС. ГОСТ
Заводський номер
Винт В.М4-6gх10.58С. 019 ГОСТ 17473-80
Кількість на модель
6
№
40
Назва деталі
Горіх МН. ГОСТ
Заводський номер
Гайка М4.7Н.6.016 ГОСТ 5927-70
Кількість на модель
6
№
41
Назва деталі
Шайба 4.65Г.019 ГОСТ
Заводський номер
Шайба 4.65Г.019 ГОСТ 6402-70
Кількість на модель
6
№
42
Назва деталі
Шапка
Заводський номер
700-40-6508
Кількість на модель
3
№
43
Назва деталі
Тарілка
Заводський номер
46-43-345
Кількість на модель
1
№
44
Назва деталі
Тарілка
Заводський номер
46-43-345-10
Кількість на модель
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Панель | 46-43-186-10-СП | |||||||
| Панель | 46-43-186-СП | 1 | 1 | |||||
| Щиток управління | 46-43-263-СП | 1 | 1 | |||||
| Щиток управління | 46-43-263-10-СП | |||||||
| 1 | Табличка згідно з ГОСТ | 42 0089 | 1 | 1 | 1 | |||
| 2 | Заклепка Х ГОСТ | Заклепка 3х6.37 ГОСТ 10299-80 | 6 | 6 | 2 | |||
| 3 | Табличка згідно з ГОСТ | 420071 | 1 | 1 | 3 | |||
| 4 | Вимикач | ВК317-3710100-А2-Э | 4 | |||||
| 4 | Вимикач | ВК317-3710100-А2 | 1 | 1 | 4 | |||
| 5 | Диск 65T.019G.6402-70 GOST8 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | 2 | 2 | 5 | |||
| 6 | Горіх МН. ГОСТ | Гайка М8.6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 6 | |||
| 7 | Болт M7796-708-6g×__NT__3__ ГОСТ 25.58.019 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | 2 | 2 | 7 | |||
| 9 | Вимикач | ВН-45М | 1 | 1 | 9 | |||
| 9 | Перемикач ВН- М- Е | Переключатель ВН-45М-Э | 9 | |||||
| 10 | Перемикач В- М- Е | Перелючатель В-45М-Э | 10 | |||||
| 10 | Вимикач В-45М | В-45М | 1 | 1 | 10 | |||
| 11 | Провід | 46-43-213-СП | 3 | 3 | 11 | |||
| 12 | Провід | 46-43-214-СП | 3 | 3 | 12 | |||
| 13 | Блок запобіжний | 111.3722000-Э | 13 | |||||
| 13 | Блок запобіжників у зборі | 111.3722 | 1 | 1 | 13 | |||
| 14 | Кільце | 700-40-6695 | 2 | 2 | 14 | |||
| 15 | З'єднувальна панель (п'ятиконтактна) для проводів на передній панелі в зборі (13-3723015) | ПС5-Э | 15 | |||||
| 15 | З'єднувальна панель (п'ятиконтактна) для проводів на передній панелі в зборі (63-3723015) | ПС5 | 1 | 1 | 15 | |||
| 16 | Гвинт В.М6-6gх22.58.019 ГОСТ 17473-80 | Винт В.М6-6gх22.58.019 ГОСТ 17473-80 | 4 | 4 | 16 | |||
| 17 | Горіх МН. ГОСТ | Гайка М6.7Н.6.019 ГОСТ 5915-70 | 8 | 8 | 17 | |||
| 18 | Шайба Т.Г. РОСТ | Шайба 6Т.65Г.019 РОСТ 6402-70 | 8 | 8 | 18 | |||
| 19 | Шайба, випуск за ГОСТ | 31 0110 | 4 | 4 | 19 | |||
| 20 | Провід | 46-43-215-СП | 1 | 1 | 20 | |||
| 21 | Шайба ГОСТ | 31 0150 | 4 | 4 | 21 | |||
| 22 | Панель | 46-43-285-10-СП | 22 | |||||
| 22 | Панель | 46-43-285-СП | 1 | 1 | 22 | |||
| 23 | Опір Ома | 46-43-184 | 1 | 1 | 23 | |||
| 24 | Щит | 46-43-280-10-СП | 24 | |||||
| 24 | Щит | 46-43-280-СП | 1 | 1 | 24 | |||
| 25 | Колодка | 46-43-183 | 1 | 1 | 25 | |||
| 26 | Гвинт В.М- х ГОСТ | Винт В.М5-6gх22.58.019 ГОСТ 17473-80 | 4 | 4 | 26 | |||
| 27 | Гайка М5-7Н.6.016 ГОСТ 5927-70 | Гайка М5-7Н.6.016 ГОСТ 5927-70 | 4 | 4 | 27 | |||
| 28 | Шайба 5.65Г.019 ГОСТ | Шайба 5.65Г.019 ГОСТ 6402-70 | 4 | 4 | 28 | |||
| 29 | Спіраль контрольна | 46-43-298 | 1 | 1 | 29 | |||
| 30 | Гвинт ВМ- хС. ГОСТ | Винт ВМ4-6gх16.58С.019 ГОСТ 17473-80 | 2 | 2 | 30 | |||
| 31 | Шайба ізоляційна | 700-40-6936 | 2 | 2 | 31 | |||
| 32 | Шайба ізоляційна | 700-40-6937 | 4 | 4 | 32 | |||
| 33 | Клема | 46-43-299 | 2 | 2 | 33 | |||
| 34 | Провід | 46-43-218-СП | 1 | 1 | 34 | |||
| 35 | Провід | 46-43-212-СП | 1 | 1 | 35 | |||
| 36 | Провід | 46-43-221-СП | 2 | 2 | 36 | |||
| 37 | Перемикач ППН-45 ТУ 16-526.016-73 | ППН-45 | 1 | 1 | 37 | |||
| 37 | Перемикач ППН- - Е | Переключатель ППН-45-Э | 37 | |||||
| 37 | Табличка згідно з ГОСТ | 46-43-386 | 1 | 1 | 37 | |||
| 38 | Провід | 46-43-219-СП | 1 | 1 | 38 | |||
| 39 | Провід | 46-43-216-СП | 1 | 1 | 39 | |||
| 40 | Гвинт В.М- хС. ГОСТ | Винт В.М4-6gх10.58С. 019 ГОСТ 17473-80 | 6 | 6 | 40 | |||
| 41 | Горіх МН. ГОСТ | Гайка М4.7Н.6.016 ГОСТ 5927-70 | 6 | 6 | 41 | |||
| 42 | Шайба 4.65Г.019 ГОСТ | Шайба 4.65Г.019 ГОСТ 6402-70 | 6 | 6 | 42 | |||
| 43 | Шапка | 700-40-6508 | 3 | 3 | 43 | |||
| 44 | Тарілка | 46-43-345 | 1 | 1 | 44 | |||
| 44 | Тарілка | 46-43-345-10 | 44 |
