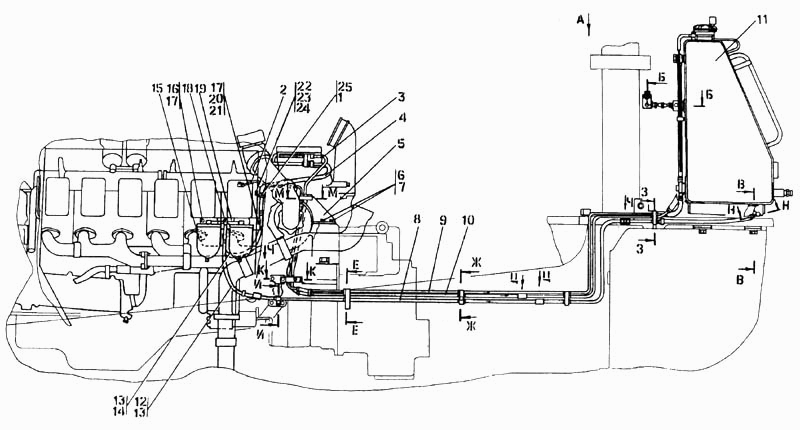

Установка топливного бака
100%
Назва деталі
Встановлення паливного бака
Заводський номер
3 502-25-1-20СП
Кількість на модель
№
Назва деталі
Втулка
Заводський номер
2501-25-108-20
Кількість на модель
№
Назва деталі
Втулка
Заводський номер
40 0093
Кількість на модель
4
№
Назва деталі
Втулка
Заводський номер
2501-25-108
Кількість на модель
4
№
Назва деталі
Встановлення паливного бака
Заводський номер
3502-25-1СП
Кількість на модель
1
№
Назва деталі
Хомут
Заводський номер
700-41-2866
Кількість на модель
2
№
1
Назва деталі
Трубопровід
Заводський номер
3502-25-27-20СП
Кількість на модель
№
2
Назва деталі
Трубопровід
Заводський номер
3502-25-27СП
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
3502-25-26СП
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
3502-25-26-20СП
Кількість на модель
№
3
Назва деталі
Трубопровід
Заводський номер
3502-25-28СП
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
3502-25-28-20СП
Кількість на модель
№
4
Назва деталі
Кронштейн
Заводський номер
2502-25-1-20
Кількість на модель
№
5
Назва деталі
Кронштейн
Заводський номер
2502-25-1
Кількість на модель
1
№
5
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх20 ГОСТ 7796-70
Кількість на модель
2
№
6
Назва деталі
Шайба .Згідно з ГОСТ
Заводський номер
Шайба 12.ОТ ГОСТ 6402-70
Кількість на модель
№
7
Назва деталі
Трубопровід
Заводський номер
3502-25-22СП
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
3502-25-22-20СП
Кількість на модель
№
8
Назва деталі
Трубопровід
Заводський номер
3502-25-24-20СП
Кількість на модель
№
9
Назва деталі
Трубопровід
Заводський номер
3502-25-24СП
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
3502-25-23СП
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
3502-25-23-20СП
Кількість на модель
№
10
Назва деталі
Бак паливний
Заводський номер
3501-25-5-01-10СП
Кількість на модель
№
11
Назва деталі
Бак паливний
Заводський номер
3501-25-5-01СП
Кількість на модель
1
№
11
Назва деталі
Бак паливний
Заводський номер
3501-25-5-01-20СП
Кількість на модель
№
11
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-01СП
Кількість на модель
1
№
12
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-01-20СП
Кількість на модель
№
12
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
4
№
13
Назва деталі
Кронштейн
Заводський номер
2501-25-38-01СП
Кількість на модель
2
№
13
Назва деталі
Кронштейн
Заводський номер
2501-25-38-01-20СП
Кількість на модель
№
13
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-24-20СП
Кількість на модель
№
14
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-24СП
Кількість на модель
1
№
14
Назва деталі
Фільтр грубого очищення палива
Заводський номер
Фильтр грубой очистки топлива
Кількість на модель
2
№
15
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М12х1,25-6gх25 ГОСТ 7796-70
Кількість на модель
4
№
16
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 12 ГОСТ 6402-70
Кількість на модель
9
№
17
Назва деталі
Трубопровід
Заводський номер
3502-25-29-20СП
Кількість на модель
№
18
Назва деталі
Трубопровід
Заводський номер
3502-25-29СП
Кількість на модель
1
№
18
Назва деталі
Кронштейн
Заводський номер
3502-25-42
Кількість на модель
1
№
19
Назва деталі
Кронштейн
Заводський номер
3502-25-42-20
Кількість на модель
№
19
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0348-20
Кількість на модель
№
20
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0348
Кількість на модель
3
№
20
Назва деталі
Шайба ГОСТ
Заводський номер
31 0230
Кількість на модель
3
№
21
Назва деталі
Шайба ГОСТ
Заводський номер
31 0230-20
Кількість на модель
№
21
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М8-6gх20 ГОСТ 7796-70
Кількість на модель
1
№
22
Назва деталі
Втулка
Заводський номер
2501-25-33-20СП
Кількість на модель
№
22
Назва деталі
Втулка
Заводський номер
2501-25-33СП
Кількість на модель
2
№
22
Назва деталі
Гайка МХ ГОСТ
Заводський номер
Гайка М8-7Н ГОСТ 9515-70
Кількість на модель
2
№
23
Назва деталі
Шайба __NT__0__Т ГОСТ __NT__1__
Заводський номер
Шайба 8Т ГОСТ 6402-70
Кількість на модель
10
№
24
Назва деталі
Стяжка
Заводський номер
3501-25-53СП
Кількість на модель
2
№
24
Назва деталі
Стяжка
Заводський номер
3501-25-53-20СП
Кількість на модель
№
24
Назва деталі
Прокладка
Заводський номер
700-40-6684-05
Кількість на модель
7
№
25
Назва деталі
Втулка
Заводський номер
250 1-25-33-01СП
Кількість на модель
2
№
26
Назва деталі
Втулка
Заводський номер
2501-25-33-01-20СП
Кількість на модель
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливного бака | 3 502-25-1-20СП | |||||||
| Втулка | 2501-25-108-20 | |||||||
| Втулка | 40 0093 | 4 | 4 | |||||
| Втулка | 2501-25-108 | 4 | 4 | |||||
| Встановлення паливного бака | 3502-25-1СП | 1 | 1 | |||||
| 1 | Хомут | 700-41-2866 | 2 | 2 | 1 | |||
| 2 | Трубопровід | 3502-25-27-20СП | 2 | |||||
| 2 | Трубопровід | 3502-25-27СП | 1 | 1 | 2 | |||
| 3 | Трубопровід | 3502-25-26СП | 1 | 1 | 3 | |||
| 3 | Трубопровід | 3502-25-26-20СП | 3 | |||||
| 4 | Трубопровід | 3502-25-28СП | 1 | 1 | 4 | |||
| 4 | Трубопровід | 3502-25-28-20СП | 4 | |||||
| 5 | Кронштейн | 2502-25-1-20 | 5 | |||||
| 5 | Кронштейн | 2502-25-1 | 1 | 1 | 5 | |||
| 6 | Болт М-х ГОСТ | Болт М12-6gх20 ГОСТ 7796-70 | 2 | 2 | 6 | |||
| 7 | Шайба .Згідно з ГОСТ | Шайба 12.ОТ ГОСТ 6402-70 | 7 | |||||
| 8 | Трубопровід | 3502-25-22СП | 1 | 1 | 8 | |||
| 8 | Трубопровід | 3502-25-22-20СП | 8 | |||||
| 9 | Трубопровід | 3502-25-24-20СП | 9 | |||||
| 9 | Трубопровід | 3502-25-24СП | 1 | 1 | 9 | |||
| 10 | Трубопровід | 3502-25-23СП | 1 | 1 | 10 | |||
| 10 | Трубопровід | 3502-25-23-20СП | 10 | |||||
| 11 | Бак паливний | 3501-25-5-01-10СП | 11 | |||||
| 11 | Бак паливний | 3501-25-5-01СП | 1 | 1 | 11 | |||
| 11 | Бак паливний | 3501-25-5-01-20СП | 11 | |||||
| 12 | Рукав діаметр | 404-26-213-01СП | 1 | 1 | 12 | |||
| 12 | Рукав діаметр | 404-26-213-01-20СП | 12 | |||||
| 13 | Кільце- - ГОСТ /ТУ- | Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7 | 4 | 4 | 13 | |||
| 13 | Кронштейн | 2501-25-38-01СП | 2 | 2 | 13 | |||
| 13 | Кронштейн | 2501-25-38-01-20СП | 13 | |||||
| 14 | Рукав діаметр | 404-26-213-24-20СП | 14 | |||||
| 14 | Рукав діаметр | 404-26-213-24СП | 1 | 1 | 14 | |||
| 15 | Фільтр грубого очищення палива | Фильтр грубой очистки топлива | 2 | 2 | 15 | |||
| 16 | Болт Мх- x ГОСТ | Болт М12х1,25-6gх25 ГОСТ 7796-70 | 4 | 4 | 16 | |||
| 17 | Шайба ГОСТ | Шайба 12 ГОСТ 6402-70 | 9 | 9 | 17 | |||
| 18 | Трубопровід | 3502-25-29-20СП | 18 | |||||
| 18 | Трубопровід | 3502-25-29СП | 1 | 1 | 18 | |||
| 19 | Кронштейн | 3502-25-42 | 1 | 1 | 19 | |||
| 19 | Кронштейн | 3502-25-42-20 | 19 | |||||
| 20 | Болт Мх- x ГОСТ | 28 0348-20 | 20 | |||||
| 20 | Болт Мх- x ГОСТ | 28 0348 | 3 | 3 | 20 | |||
| 21 | Шайба ГОСТ | 31 0230 | 3 | 3 | 21 | |||
| 21 | Шайба ГОСТ | 31 0230-20 | 21 | |||||
| 22 | Болт М-х ГОСТ | Болт М8-6gх20 ГОСТ 7796-70 | 1 | 1 | 22 | |||
| 22 | Втулка | 2501-25-33-20СП | 22 | |||||
| 22 | Втулка | 2501-25-33СП | 2 | 2 | 22 | |||
| 23 | Гайка МХ ГОСТ | Гайка М8-7Н ГОСТ 9515-70 | 2 | 2 | 23 | |||
| 24 | Шайба __NT__0__Т ГОСТ __NT__1__ | Шайба 8Т ГОСТ 6402-70 | 10 | 10 | 24 | |||
| 24 | Стяжка | 3501-25-53СП | 2 | 2 | 24 | |||
| 24 | Стяжка | 3501-25-53-20СП | 24 | |||||
| 25 | Прокладка | 700-40-6684-05 | 7 | 7 | 25 | |||
| 26 | Втулка | 250 1-25-33-01СП | 2 | 2 | 26 | |||
| 26 | Втулка | 2501-25-33-01-20СП | 26 |
