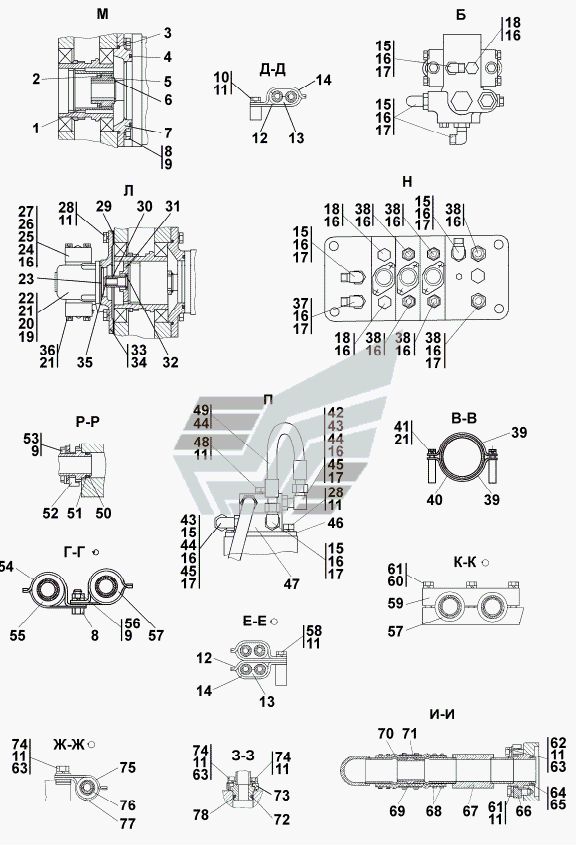

- СП Встановлення гідросистеми
100%
Назва деталі
Кільце С65 ГОСТ13941-86
Заводський номер
700-58-2103
Кількість на модель
№
1
Назва деталі
Муфта
Заводський номер
2501-26-94
Кількість на модель
№
2
Назва деталі
Кільце ГОСТ 18829-73/ТУ 38.005.204-84
Заводський номер
175-180-36-2-51-1668
Кількість на модель
№
3
Назва деталі
Кільце- - -
Заводський номер
135-145-58-2-51-1668
Кількість на модель
№
4
Назва деталі
Муфта
Заводський номер
2501-26-93
Кількість на модель
№
5
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2333
Кількість на модель
№
6
Назва деталі
Фланець
Заводський номер
404-26-31
Кількість на модель
№
7
Назва деталі
Фланець
Заводський номер
404-26-31-20
Кількість на модель
№
7
Назва деталі
Болт M16x1, __NT__1__
Заводський номер
Болт М16x1,5-6gx35
Кількість на модель
№
8
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
№
9
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx25
Кількість на модель
№
10
Назва деталі
Шайба 12.ОТ
Заводський номер
Шайба 12.ОТ
Кількість на модель
№
11
Назва деталі
Планка
Заводський номер
5001-26-43
Кількість на модель
№
12
Назва деталі
Планка
Заводський номер
5001-26-43-20
Кількість на модель
№
12
Назва деталі
Втулка
Заводський номер
400354-01
Кількість на модель
№
13
Назва деталі
Скоба
Заводський номер
5001-26-44-20
Кількість на модель
№
14
Назва деталі
Скоба
Заводський номер
5001-26-44
Кількість на модель
№
14
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77
Кількість на модель
№
15
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77-20
Кількість на модель
№
15
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
№
16
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
№
17
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-01
Кількість на модель
№
17
Назва деталі
Корок
Заводський номер
375625-20
Кількість на модель
№
18
Назва деталі
Корок
Заводський номер
375625
Кількість на модель
№
18
Назва деталі
Кільце- - ІРП-
Заводський номер
092-105-75-2-ИРП-1314-1
Кількість на модель
№
19
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
№
20
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150-20
Кількість на модель
№
20
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
№
21
Назва деталі
Болт M8-6gx30
Заводський номер
Болт М8-6gx30
Кількість на модель
№
22
Назва деталі
Прокладка
Заводський номер
450029-20
Кількість на модель
№
23
Назва деталі
Прокладка
Заводський номер
450029
Кількість на модель
№
23
Назва деталі
Кільце- - -
Заводський номер
020-025-30-2-51-1668
Кількість на модель
№
24
Назва деталі
Фланець
Заводський номер
404-26-247
Кількість на модель
№
25
Назва деталі
Фланець
Заводський номер
404-26-247-20
Кількість на модель
№
25
Назва деталі
Штуцер
Заводський номер
404-26-246
Кількість на модель
№
26
Назва деталі
Штуцер
Заводський номер
404-26-246-20
Кількість на модель
№
26
Назва деталі
Кутник
Заводський номер
46-26-314-20СП(SP)
Кількість на модель
№
27
Назва деталі
Кутник
Заводський номер
46-26-314СП(SP)
Кількість на модель
№
27
Назва деталі
Болт M
Заводський номер
Болт М12-6gx35
Кількість на модель
№
28
Назва деталі
Прокладка
Заводський номер
450103
Кількість на модель
№
29
Назва деталі
Прокладка
Заводський номер
450103-20
Кількість на модель
№
29
Назва деталі
Муфта
Заводський номер
404-26-29
Кількість на модель
№
30
Назва деталі
Муфта
Заводський номер
404-26-28
Кількість на модель
№
31
Назва деталі
Кільце С ГОСТ
Заводський номер
580255
Кількість на модель
№
32
Назва деталі
Фланець
Заводський номер
404-26-33-20
Кількість на модель
№
33
Назва деталі
Фланець
Заводський номер
404-26-33
Кількість на модель
№
33
Назва деталі
Штифт
Заводський номер
325385
Кількість на модель
№
34
Назва деталі
Диск
Заводський номер
С16
Кількість на модель
№
35
Назва деталі
Болт M
Заводський номер
Болт М8-6gx45
Кількість на модель
№
36
Назва деталі
Кутник
Заводський номер
3501-26-159СП(SP)
Кількість на модель
№
37
Назва деталі
Кутник
Заводський номер
3501-26-159-20СП(SP)
Кількість на модель
№
37
Назва деталі
Штуцер ввертний
Заводський номер
5001-26-78-20
Кількість на модель
№
38
Назва деталі
Штуцер ввертний
Заводський номер
5001-26-78
Кількість на модель
№
38
Назва деталі
Скоба
Заводський номер
0602-26-92К
Кількість на модель
№
39
Назва деталі
Скоба
Заводський номер
0602-26-92-20К
Кількість на модель
№
39
Назва деталі
Прокладка
Заводський номер
700-40-6684
Кількість на модель
№
40
Назва деталі
Болт M8-6gx25
Заводський номер
Болт М8-6gx25
Кількість на модель
№
41
Назва деталі
Трійник
Заводський номер
2601-26-14-20СП(SP)
Кількість на модель
№
42
Назва деталі
Трійник
Заводський номер
2601-26-14СП(SP)
Кількість на модель
№
42
Назва деталі
Заглушка
Заводський номер
3501-26-243
Кількість на модель
№
43
Назва деталі
Заглушка
Заводський номер
3501-26-243-20
Кількість на модель
№
43
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
№
44
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.002
Кількість на модель
№
45
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.002-01
Кількість на модель
№
45
Назва деталі
Планка
Заводський номер
3501-96-323-20
Кількість на модель
№
46
Назва деталі
Планка
Заводський номер
3501-96-323
Кількість на модель
№
46
Назва деталі
Клапан
Заводський номер
3501-96-300СП(SP)
Кількість на модель
№
47
Назва деталі
Клапан
Заводський номер
3501-96-300-20СП(SP)
Кількість на модель
№
47
Назва деталі
Болт M
Заводський номер
280383-01
Кількість на модель
№
48
Назва деталі
Болт M
Заводський номер
280383-01-20
Кількість на модель
№
48
Назва деталі
Рукав
Заводський номер
404-26-213-30СП(SP)
Кількість на модель
№
49
Назва деталі
Рукав
Заводський номер
404-26-213-30-20СП -20SP
Кількість на модель
№
49
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
№
50
Назва деталі
Захисна шайба
Заводський номер
440005
Кількість на модель
№
51
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
№
52
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
№
52
Назва деталі
Гвинт
Заводський номер
3502-20-4
Кількість на модель
№
53
Назва деталі
Гвинт
Заводський номер
3502-20-4-20
Кількість на модель
№
53
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
№
54
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
№
54
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
№
55
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
№
55
Назва деталі
Гайка М16х1,
Заводський номер
Гайка М16x1,5
Кількість на модель
№
56
Назва деталі
Втулка
Заводський номер
400354-04
Кількість на модель
№
57
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx35
Кількість на модель
№
58
Назва деталі
Планка
Заводський номер
404-26-58-20
Кількість на модель
№
59
Назва деталі
Планка
Заводський номер
404-26-58
Кількість на модель
№
59
Назва деталі
Шайба 10.ОТ
Заводський номер
Шайба 10.ОТ
Кількість на модель
№
60
Назва деталі
гвинт
Заводський номер
Болт M10-6gx55
Кількість на модель
№
61
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт M12x1,25-6gx40
Кількість на модель
№
62
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
63
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
№
63
Назва деталі
Захисна шайба
Заводський номер
700-40-5117
Кількість на модель
№
64
Назва деталі
Кільце- - -
Заводський номер
050-060-58-2-51-1668
Кількість на модель
№
65
Назва деталі
Фланець
Заводський номер
2501-26-362
Кількість на модель
№
66
Назва деталі
Фланець
Заводський номер
2501-26-362-20
Кількість на модель
№
66
Назва деталі
Трубопровід
Заводський номер
3501-26-205СП(SP)
Кількість на модель
№
67
Назва деталі
Трубопровід
Заводський номер
3501-26-205-20СП(SP)
Кількість на модель
№
67
Назва деталі
Шланговий хомут DIN3017-AS50-70/ 12C7-W2
Заводський номер
DIN3017-AS50-70/ 12C7-W2
Кількість на модель
№
68
Назва деталі
Втулка
Заводський номер
313502-26-221
Кількість на модель
№
69
Назва деталі
Рукав
Заводський номер
461501-03-20
Кількість на модель
№
70
Назва деталі
Рукав
Заводський номер
461501-03
Кількість на модель
№
70
Назва деталі
Бандаж
Заводський номер
2501-26-346
Кількість на модель
№
71
Назва деталі
Бандаж
Заводський номер
2501-26-346-20
Кількість на модель
№
71
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
№
72
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
73
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
73
Назва деталі
Болт M12-6gx40
Заводський номер
Болт М12-6gx40
Кількість на модель
№
74
Назва деталі
Планка
Заводський номер
2501-26-217
Кількість на модель
№
75
Назва деталі
Планка
Заводський номер
2501-26-217-20
Кількість на модель
№
75
Назва деталі
Втулка
Заводський номер
400354-02
Кількість на модель
№
76
Назва деталі
Скоба
Заводський номер
2501-26-216
Кількість на модель
№
77
Назва деталі
Скоба
Заводський номер
2501-26-216-20
Кількість на модель
№
77
Назва деталі
Кільце захисне
Заводський номер
440038
Кількість на модель
№
78
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце С65 ГОСТ13941-86 | 700-58-2103 | 1 | |||||
| 2 | Муфта | 2501-26-94 | 2 | |||||
| 3 | Кільце ГОСТ 18829-73/ТУ 38.005.204-84 | 175-180-36-2-51-1668 | 3 | |||||
| 4 | Кільце- - - | 135-145-58-2-51-1668 | 4 | |||||
| 5 | Муфта | 2501-26-93 | 5 | |||||
| 6 | Кільце С ГОСТ | 700-58-2333 | 6 | |||||
| 7 | Фланець | 404-26-31 | 7 | |||||
| 7 | Фланець | 404-26-31-20 | 7 | |||||
| 8 | Болт M16x1, __NT__1__ | Болт М16x1,5-6gx35 | 8 | |||||
| 9 | Диск __NT__0__OT | Шайба 16 ОТ | 9 | |||||
| 10 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx25 | 10 | |||||
| 11 | Шайба 12.ОТ | Шайба 12.ОТ | 11 | |||||
| 12 | Планка | 5001-26-43 | 12 | |||||
| 12 | Планка | 5001-26-43-20 | 12 | |||||
| 13 | Втулка | 400354-01 | 13 | |||||
| 14 | Скоба | 5001-26-44-20 | 14 | |||||
| 14 | Скоба | 5001-26-44 | 14 | |||||
| 15 | Кутник ввертний | 5001-26-77 | 15 | |||||
| 15 | Кутник ввертний | 5001-26-77-20 | 15 | |||||
| 16 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 16 | |||||
| 17 | Контргайка | Н.036.23.022 | 17 | |||||
| 17 | Контргайка | Н.036.23.022-01 | 17 | |||||
| 18 | Корок | 375625-20 | 18 | |||||
| 18 | Корок | 375625 | 18 | |||||
| 19 | Кільце- - ІРП- | 092-105-75-2-ИРП-1314-1 | 19 | |||||
| 20 | Шайба, випуск за ГОСТ | 310150 | 20 | |||||
| 20 | Шайба, випуск за ГОСТ | 310150-20 | 20 | |||||
| 21 | Диск 8T | Шайба 8Т | 21 | |||||
| 22 | Болт M8-6gx30 | Болт М8-6gx30 | 22 | |||||
| 23 | Прокладка | 450029-20 | 23 | |||||
| 23 | Прокладка | 450029 | 23 | |||||
| 24 | Кільце- - - | 020-025-30-2-51-1668 | 24 | |||||
| 25 | Фланець | 404-26-247 | 25 | |||||
| 25 | Фланець | 404-26-247-20 | 25 | |||||
| 26 | Штуцер | 404-26-246 | 26 | |||||
| 26 | Штуцер | 404-26-246-20 | 26 | |||||
| 27 | Кутник | 46-26-314-20СП(SP) | 27 | |||||
| 27 | Кутник | 46-26-314СП(SP) | 27 | |||||
| 28 | Болт M | Болт М12-6gx35 | 28 | |||||
| 29 | Прокладка | 450103 | 29 | |||||
| 29 | Прокладка | 450103-20 | 29 | |||||
| 30 | Муфта | 404-26-29 | 30 | |||||
| 31 | Муфта | 404-26-28 | 31 | |||||
| 32 | Кільце С ГОСТ | 580255 | 32 | |||||
| 33 | Фланець | 404-26-33-20 | 33 | |||||
| 33 | Фланець | 404-26-33 | 33 | |||||
| 34 | Штифт | 325385 | 34 | |||||
| 35 | Диск | С16 | 35 | |||||
| 36 | Болт M | Болт М8-6gx45 | 36 | |||||
| 37 | Кутник | 3501-26-159СП(SP) | 37 | |||||
| 37 | Кутник | 3501-26-159-20СП(SP) | 37 | |||||
| 38 | Штуцер ввертний | 5001-26-78-20 | 38 | |||||
| 38 | Штуцер ввертний | 5001-26-78 | 38 | |||||
| 39 | Скоба | 0602-26-92К | 39 | |||||
| 39 | Скоба | 0602-26-92-20К | 39 | |||||
| 40 | Прокладка | 700-40-6684 | 40 | |||||
| 41 | Болт M8-6gx25 | Болт М8-6gx25 | 41 | |||||
| 42 | Трійник | 2601-26-14-20СП(SP) | 42 | |||||
| 42 | Трійник | 2601-26-14СП(SP) | 42 | |||||
| 43 | Заглушка | 3501-26-243 | 43 | |||||
| 43 | Заглушка | 3501-26-243-20 | 43 | |||||
| 44 | Кільце- - - | 012-016-25-2-51-1668 | 44 | |||||
| 45 | Гайка з накидним ключем | Н.036.01.002 | 45 | |||||
| 45 | Гайка з накидним ключем | Н.036.01.002-01 | 45 | |||||
| 46 | Планка | 3501-96-323-20 | 46 | |||||
| 46 | Планка | 3501-96-323 | 46 | |||||
| 47 | Клапан | 3501-96-300СП(SP) | 47 | |||||
| 47 | Клапан | 3501-96-300-20СП(SP) | 47 | |||||
| 48 | Болт M | 280383-01 | 48 | |||||
| 48 | Болт M | 280383-01-20 | 48 | |||||
| 49 | Рукав | 404-26-213-30СП(SP) | 49 | |||||
| 49 | Рукав | 404-26-213-30-20СП -20SP | 49 | |||||
| 50 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 50 | |||||
| 51 | Захисна шайба | 440005 | 51 | |||||
| 52 | Фланець | 46-26-280 | 52 | |||||
| 52 | Фланець | 46-26-280-20 | 52 | |||||
| 53 | Гвинт | 3502-20-4 | 53 | |||||
| 53 | Гвинт | 3502-20-4-20 | 53 | |||||
| 54 | Скоба | 2501-26-220-20 | 54 | |||||
| 54 | Скоба | 2501-26-220 | 54 | |||||
| 55 | Планка | 2501-26-221 | 55 | |||||
| 55 | Планка | 2501-26-221-20 | 55 | |||||
| 56 | Гайка М16х1, | Гайка М16x1,5 | 56 | |||||
| 57 | Втулка | 400354-04 | 57 | |||||
| 58 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx35 | 58 | |||||
| 59 | Планка | 404-26-58-20 | 59 | |||||
| 59 | Планка | 404-26-58 | 59 | |||||
| 60 | Шайба 10.ОТ | Шайба 10.ОТ | 60 | |||||
| 61 | гвинт | Болт M10-6gx55 | 61 | |||||
| 62 | Болт M12x1, __NT__1__ | Болт M12x1,25-6gx40 | 62 | |||||
| 63 | Шайба згідно з ГОСТ | 310210 | 63 | |||||
| 63 | Шайба згідно з ГОСТ | 310210-20 | 63 | |||||
| 64 | Захисна шайба | 700-40-5117 | 64 | |||||
| 65 | Кільце- - - | 050-060-58-2-51-1668 | 65 | |||||
| 66 | Фланець | 2501-26-362 | 66 | |||||
| 66 | Фланець | 2501-26-362-20 | 66 | |||||
| 67 | Трубопровід | 3501-26-205СП(SP) | 67 | |||||
| 67 | Трубопровід | 3501-26-205-20СП(SP) | 67 | |||||
| 68 | Шланговий хомут DIN3017-AS50-70/ 12C7-W2 | DIN3017-AS50-70/ 12C7-W2 | 68 | |||||
| 69 | Втулка | 313502-26-221 | 69 | |||||
| 70 | Рукав | 461501-03-20 | 70 | |||||
| 70 | Рукав | 461501-03 | 70 | |||||
| 71 | Бандаж | 2501-26-346 | 71 | |||||
| 71 | Бандаж | 2501-26-346-20 | 71 | |||||
| 72 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 72 | |||||
| 73 | Фланець | 2501-26-83 | 73 | |||||
| 73 | Фланець | 2501-26-83-20 | 73 | |||||
| 74 | Болт M12-6gx40 | Болт М12-6gx40 | 74 | |||||
| 75 | Планка | 2501-26-217 | 75 | |||||
| 75 | Планка | 2501-26-217-20 | 75 | |||||
| 76 | Втулка | 400354-02 | 76 | |||||
| 77 | Скоба | 2501-26-216 | 77 | |||||
| 77 | Скоба | 2501-26-216-20 | 77 | |||||
| 78 | Кільце захисне | 440038 | 78 |
