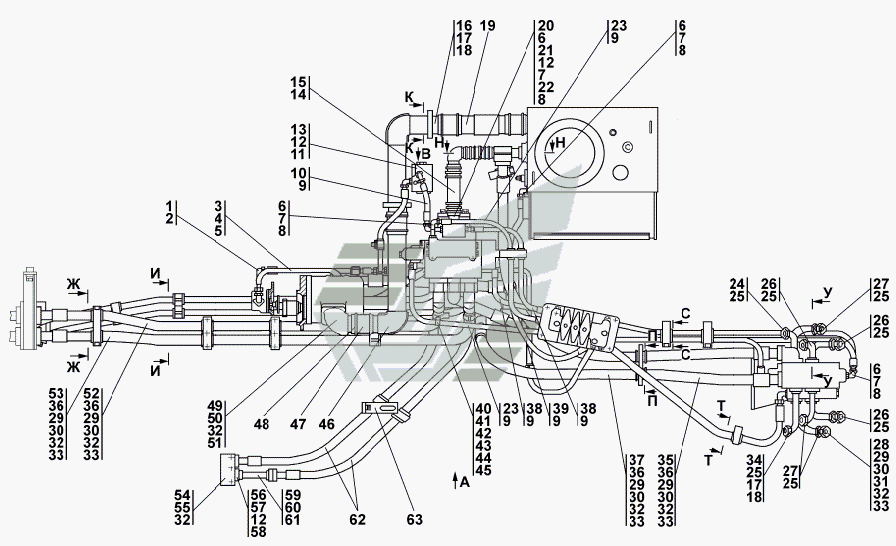

- СП Встановлення гідросистеми
100%
Назва деталі
Встановлення гідросистеми
Заводський номер
3501-26-3-01СП(SP)
Кількість на модель
№
Назва деталі
Встановлення гідросистеми
Заводський номер
3501-26-3-01-20СП(SP)
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
3501-26-136СП(SP)
Кількість на модель
№
1
Назва деталі
Трубопровід
Заводський номер
3501-26-136-20СП(SP)
Кількість на модель
№
1
Назва деталі
Кільце- - -
Заводський номер
014-018-25-2-51-1668
Кількість на модель
№
2
Назва деталі
Трубопровід
Заводський номер
404-26-173СП(SP)
Кількість на модель
№
3
Назва деталі
Трубопровід
Заводський номер
404-26-173-20СП(SP)
Кількість на модель
№
3
Назва деталі
Шланговий хомут AS30- / W2
Заводський номер
476715900017
Кількість на модель
№
4
Назва деталі
Рукав
Заводський номер
46 0901-03
Кількість на модель
№
5
Назва деталі
Рукав
Заводський номер
46 0901-03-20
Кількість на модель
№
5
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77
Кількість на модель
№
6
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77-20
Кількість на модель
№
6
Назва деталі
Кільце- - - - -
Заводський номер
018-022-25-36-2-51-1668
Кількість на модель
№
7
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-01
Кількість на модель
№
8
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
№
8
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
№
9
Назва деталі
Рукав
Заводський номер
404-26-213СП(SP)
Кількість на модель
№
10
Назва деталі
Рукав
Заводський номер
404-26-213-20СП(SP)
Кількість на модель
№
10
Назва деталі
Клапан
Заводський номер
0901-26-25СП(SP)
Кількість на модель
№
11
Назва деталі
Клапан
Заводський номер
0901-26-25-20СП(SP)
Кількість на модель
№
11
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
№
12
Назва деталі
Болт M12-6gx25
Заводський номер
Болт М12-6gx25
Кількість на модель
№
13
Назва деталі
Рукав
Заводський номер
1101-26-121-09
Кількість на модель
№
14
Назва деталі
Рукав
Заводський номер
1101-26-121-09-20
Кількість на модель
№
14
Назва деталі
Хомут
Заводський номер
5001-26-130-02СП(SP)
Кількість на модель
№
15
Назва деталі
Хомут
Заводський номер
5001-26-130-02-20СП -20SP
Кількість на модель
№
15
Назва деталі
Трубопровід
Заводський номер
3501-26-162-20СП(SP)
Кількість на модель
№
16
Назва деталі
Трубопровід
Заводський номер
3501-26-162СП(SP)
Кількість на модель
№
16
Назва деталі
Корок
Заводський номер
37 5245
Кількість на модель
№
17
Назва деталі
Корок
Заводський номер
37 5245-20
Кількість на модель
№
17
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
007-011-25-2-51-1668
Кількість на модель
№
18
Назва деталі
Трубопровід
Заводський номер
3501-26-123СП(SP)
Кількість на модель
№
19
Назва деталі
Трубопровід
Заводський номер
3501-26-123-20СП(SP)
Кількість на модель
№
19
Назва деталі
Трубопровід
Заводський номер
2602-26-31-20СП(SP)
Кількість на модель
№
20
Назва деталі
Трубопровід
Заводський номер
2602-26-31СП(SP)
Кількість на модель
№
20
Назва деталі
Болт ЗМх-х ГОСТ
Заводський номер
28 0389
Кількість на модель
№
21
Назва деталі
Болт ЗМх-х ГОСТ
Заводський номер
28 0389-20
Кількість на модель
№
21
Назва деталі
Кільце- - -
Заводський номер
050-060-58-2-51-1668
Кількість на модель
№
22
Назва деталі
Рукав
Заводський номер
404-26-213-16СП(SP)
Кількість на модель
№
23
Назва деталі
Рукав
Заводський номер
404-26-213-16-20СП -20SP
Кількість на модель
№
23
Назва деталі
Трубопровід
Заводський номер
3501-26-192-20СП(SP)
Кількість на модель
№
24
Назва деталі
Трубопровід
Заводський номер
3501-26-192СП(SP)
Кількість на модель
№
24
Назва деталі
Заглушка
Заводський номер
404-26-149СП(SP)
Кількість на модель
№
25
Назва деталі
Заглушка
Заводський номер
404-26-149-20СП(SP)
Кількість на модель
№
25
Назва деталі
Рукав
Заводський номер
3501-26-201СП(SP)
Кількість на модель
№
26
Назва деталі
Рукав
Заводський номер
3501-26-201-20СП(SP)
Кількість на модель
№
26
Назва деталі
Трубопровід
Заводський номер
3501-26-192-01-20СП -20SP
Кількість на модель
№
27
Назва деталі
Трубопровід
Заводський номер
3501-26-192-01СП(SP)
Кількість на модель
№
27
Назва деталі
Корпус
Заводський номер
2501-26-99
Кількість на модель
№
28
Назва деталі
Корпус
Заводський номер
2501-26-99-20
Кількість на модель
№
28
Назва деталі
Гвинт
Заводський номер
3502-20-4
Кількість на модель
№
29
Назва деталі
Гвинт
Заводський номер
3502-20-4-20
Кількість на модель
№
29
Назва деталі
Захисна шайба
Заводський номер
44 0005
Кількість на модель
№
30
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0570-20
Кількість на модель
№
31
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0570
Кількість на модель
№
31
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
№
32
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
№
33
Назва деталі
Трубопровід
Заводський номер
404-26-142СП(SP)
Кількість на модель
№
34
Назва деталі
Трубопровід
Заводський номер
404-26-142-20СП(SP)
Кількість на модель
№
34
Назва деталі
Рукав
Заводський номер
3501-26-188СП(SP)
Кількість на модель
№
35
Назва деталі
Рукав
Заводський номер
3501-26-188-20СП(SP)
Кількість на модель
№
35
Назва деталі
Фланець
Заводський номер
46-25-280-20
Кількість на модель
№
36
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
№
36
Назва деталі
Рукав
Заводський номер
3502-26-108-03СП(SP)
Кількість на модель
№
37
Назва деталі
Рукав
Заводський номер
3502-26-108-03-20СП -20SP
Кількість на модель
№
37
Назва деталі
Рукав
Заводський номер
404-26-213-12СП(SP)
Кількість на модель
№
38
Назва деталі
Рукав
Заводський номер
404-26-213-12-20СП -20SP
Кількість на модель
№
38
Назва деталі
Рукав
Заводський номер
404-26-213-15-20СП -20SP
Кількість на модель
№
39
Назва деталі
Рукав
Заводський номер
404-26-213-15СП(SP)
Кількість на модель
№
39
Назва деталі
Трубопровід
Заводський номер
404-26-160СП(SP)
Кількість на модель
№
40
Назва деталі
Трубопровід
Заводський номер
404-26-160-20СП(SP)
Кількість на модель
№
40
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
№
41
Назва деталі
Хомутик
Заводський номер
700-40-2548
Кількість на модель
№
42
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
№
43
Назва деталі
Гайка М8
Заводський номер
Гайка М8
Кількість на модель
№
44
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
№
45
Назва деталі
Трубопровід
Заводський номер
3501-26-190СП(SP)
Кількість на модель
№
46
Назва деталі
Трубопровід
Заводський номер
3501-26-190-20СП(SP)
Кількість на модель
№
46
Назва деталі
Рукав
Заводський номер
46 0901-05
Кількість на модель
№
47
Назва деталі
Рукав
Заводський номер
46 0901-05-20
Кількість на модель
№
47
Назва деталі
Шланговий хомут AS100- / W2
Заводський номер
476715900022
Кількість на модель
№
48
Назва деталі
Трубопровід
Заводський номер
3506-26-18СП(SP)
Кількість на модель
№
49
Назва деталі
Трубопровід
Заводський номер
3506-26-18-20СП(SP)
Кількість на модель
№
49
Назва деталі
Болт M
Заводський номер
Болт М16-6gx45
Кількість на модель
№
50
Назва деталі
Кільце- - -
Заводський номер
092-105-75-2-51-1668
Кількість на модель
№
51
Назва деталі
Рукав
Заводський номер
3501-26-173-03СП(SP)
Кількість на модель
№
52
Назва деталі
Рукав
Заводський номер
3501-26-173-03-20СП -20SP
Кількість на модель
№
52
Назва деталі
Рукав
Заводський номер
3501-26-173-01-20СП -20SP
Кількість на модель
№
53
Назва деталі
Рукав
Заводський номер
3501-26-173-01СП(SP)
Кількість на модель
№
53
Назва деталі
Колектор
Заводський номер
3501-26-200
Кількість на модель
№
54
Назва деталі
Колектор
Заводський номер
3501-26-200-20
Кількість на модель
№
54
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
28 0566
Кількість на модель
№
55
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
28 0566-20
Кількість на модель
№
55
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
56
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
56
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx35
Кількість на модель
№
57
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
58
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
№
58
Назва деталі
Трубопровід
Заводський номер
3506-26-16СП(SP)
Кількість на модель
№
59
Назва деталі
Трубопровід
Заводський номер
3506-26-16-20СП(SP)
Кількість на модель
№
59
Назва деталі
Кільце захисне
Заводський номер
44 0038
Кількість на модель
№
60
Назва деталі
Кільце- - -
Заводський номер
032-38-36-2-51-1668
Кількість на модель
№
61
Назва деталі
Рукав
Заводський номер
404-26-118-13СП(SP)
Кількість на модель
№
62
Назва деталі
Рукав
Заводський номер
404-26-118-13-20СП -20SP
Кількість на модель
№
62
Назва деталі
Планка
Заводський номер
312501-94-155-01
Кількість на модель
№
63
Назва деталі
Планка
Заводський номер
312501-94-155-01-20
Кількість на модель
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення гідросистеми | 3501-26-3-01СП(SP) | |||||||
| Встановлення гідросистеми | 3501-26-3-01-20СП(SP) | |||||||
| 1 | Трубопровід | 3501-26-136СП(SP) | 1 | |||||
| 1 | Трубопровід | 3501-26-136-20СП(SP) | 1 | |||||
| 2 | Кільце- - - | 014-018-25-2-51-1668 | 2 | |||||
| 3 | Трубопровід | 404-26-173СП(SP) | 3 | |||||
| 3 | Трубопровід | 404-26-173-20СП(SP) | 3 | |||||
| 4 | Шланговий хомут AS30- / W2 | 476715900017 | 4 | |||||
| 5 | Рукав | 46 0901-03 | 5 | |||||
| 5 | Рукав | 46 0901-03-20 | 5 | |||||
| 6 | Кутник ввертний | 5001-26-77 | 6 | |||||
| 6 | Кутник ввертний | 5001-26-77-20 | 6 | |||||
| 7 | Кільце- - - - - | 018-022-25-36-2-51-1668 | 7 | |||||
| 8 | Контргайка | Н.036.23.022-01 | 8 | |||||
| 8 | Контргайка | Н.036.23.022 | 8 | |||||
| 9 | Кільце- - - | 012-016-25-2-51-1668 | 9 | |||||
| 10 | Рукав | 404-26-213СП(SP) | 10 | |||||
| 10 | Рукав | 404-26-213-20СП(SP) | 10 | |||||
| 11 | Клапан | 0901-26-25СП(SP) | 11 | |||||
| 11 | Клапан | 0901-26-25-20СП(SP) | 11 | |||||
| 12 | Диск __NT__0__OT | Шайба 12 ОТ | 12 | |||||
| 13 | Болт M12-6gx25 | Болт М12-6gx25 | 13 | |||||
| 14 | Рукав | 1101-26-121-09 | 14 | |||||
| 14 | Рукав | 1101-26-121-09-20 | 14 | |||||
| 15 | Хомут | 5001-26-130-02СП(SP) | 15 | |||||
| 15 | Хомут | 5001-26-130-02-20СП -20SP | 15 | |||||
| 16 | Трубопровід | 3501-26-162-20СП(SP) | 16 | |||||
| 16 | Трубопровід | 3501-26-162СП(SP) | 16 | |||||
| 17 | Корок | 37 5245 | 17 | |||||
| 17 | Корок | 37 5245-20 | 17 | |||||
| 18 | Кільце ГОСТ /ТУ- | 007-011-25-2-51-1668 | 18 | |||||
| 19 | Трубопровід | 3501-26-123СП(SP) | 19 | |||||
| 19 | Трубопровід | 3501-26-123-20СП(SP) | 19 | |||||
| 20 | Трубопровід | 2602-26-31-20СП(SP) | 20 | |||||
| 20 | Трубопровід | 2602-26-31СП(SP) | 20 | |||||
| 21 | Болт ЗМх-х ГОСТ | 28 0389 | 21 | |||||
| 21 | Болт ЗМх-х ГОСТ | 28 0389-20 | 21 | |||||
| 22 | Кільце- - - | 050-060-58-2-51-1668 | 22 | |||||
| 23 | Рукав | 404-26-213-16СП(SP) | 23 | |||||
| 23 | Рукав | 404-26-213-16-20СП -20SP | 23 | |||||
| 24 | Трубопровід | 3501-26-192-20СП(SP) | 24 | |||||
| 24 | Трубопровід | 3501-26-192СП(SP) | 24 | |||||
| 25 | Заглушка | 404-26-149СП(SP) | 25 | |||||
| 25 | Заглушка | 404-26-149-20СП(SP) | 25 | |||||
| 26 | Рукав | 3501-26-201СП(SP) | 26 | |||||
| 26 | Рукав | 3501-26-201-20СП(SP) | 26 | |||||
| 27 | Трубопровід | 3501-26-192-01-20СП -20SP | 27 | |||||
| 27 | Трубопровід | 3501-26-192-01СП(SP) | 27 | |||||
| 28 | Корпус | 2501-26-99 | 28 | |||||
| 28 | Корпус | 2501-26-99-20 | 28 | |||||
| 29 | Гвинт | 3502-20-4 | 29 | |||||
| 29 | Гвинт | 3502-20-4-20 | 29 | |||||
| 30 | Захисна шайба | 44 0005 | 30 | |||||
| 31 | Болт Мх- x ГОСТ | 28 0570-20 | 31 | |||||
| 31 | Болт Мх- x ГОСТ | 28 0570 | 31 | |||||
| 32 | Диск __NT__0__OT | Шайба 16 ОТ | 32 | |||||
| 33 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 33 | |||||
| 34 | Трубопровід | 404-26-142СП(SP) | 34 | |||||
| 34 | Трубопровід | 404-26-142-20СП(SP) | 34 | |||||
| 35 | Рукав | 3501-26-188СП(SP) | 35 | |||||
| 35 | Рукав | 3501-26-188-20СП(SP) | 35 | |||||
| 36 | Фланець | 46-25-280-20 | 36 | |||||
| 36 | Фланець | 46-26-280 | 36 | |||||
| 37 | Рукав | 3502-26-108-03СП(SP) | 37 | |||||
| 37 | Рукав | 3502-26-108-03-20СП -20SP | 37 | |||||
| 38 | Рукав | 404-26-213-12СП(SP) | 38 | |||||
| 38 | Рукав | 404-26-213-12-20СП -20SP | 38 | |||||
| 39 | Рукав | 404-26-213-15-20СП -20SP | 39 | |||||
| 39 | Рукав | 404-26-213-15СП(SP) | 39 | |||||
| 40 | Трубопровід | 404-26-160СП(SP) | 40 | |||||
| 40 | Трубопровід | 404-26-160-20СП(SP) | 40 | |||||
| 41 | Прокладка | 700-40-6684-04 | 41 | |||||
| 42 | Хомутик | 700-40-2548 | 42 | |||||
| 43 | Болт M8-6gx16 | Болт М8-6gx16 | 43 | |||||
| 44 | Гайка М8 | Гайка М8 | 44 | |||||
| 45 | Диск 8T | Шайба 8Т | 45 | |||||
| 46 | Трубопровід | 3501-26-190СП(SP) | 46 | |||||
| 46 | Трубопровід | 3501-26-190-20СП(SP) | 46 | |||||
| 47 | Рукав | 46 0901-05 | 47 | |||||
| 47 | Рукав | 46 0901-05-20 | 47 | |||||
| 48 | Шланговий хомут AS100- / W2 | 476715900022 | 48 | |||||
| 49 | Трубопровід | 3506-26-18СП(SP) | 49 | |||||
| 49 | Трубопровід | 3506-26-18-20СП(SP) | 49 | |||||
| 50 | Болт M | Болт М16-6gx45 | 50 | |||||
| 51 | Кільце- - - | 092-105-75-2-51-1668 | 51 | |||||
| 52 | Рукав | 3501-26-173-03СП(SP) | 52 | |||||
| 52 | Рукав | 3501-26-173-03-20СП -20SP | 52 | |||||
| 53 | Рукав | 3501-26-173-01-20СП -20SP | 53 | |||||
| 53 | Рукав | 3501-26-173-01СП(SP) | 53 | |||||
| 54 | Колектор | 3501-26-200 | 54 | |||||
| 54 | Колектор | 3501-26-200-20 | 54 | |||||
| 55 | Болт M12x1, __NT__1__ | 28 0566 | 55 | |||||
| 55 | Болт M12x1, __NT__1__ | 28 0566-20 | 55 | |||||
| 56 | Фланець | 2501-26-83-20 | 56 | |||||
| 56 | Фланець | 2501-26-83 | 56 | |||||
| 57 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx35 | 57 | |||||
| 58 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 58 | |||||
| 58 | Шайба згідно з ГОСТ | 31 0210-20 | 58 | |||||
| 59 | Трубопровід | 3506-26-16СП(SP) | 59 | |||||
| 59 | Трубопровід | 3506-26-16-20СП(SP) | 59 | |||||
| 60 | Кільце захисне | 44 0038 | 60 | |||||
| 61 | Кільце- - - | 032-38-36-2-51-1668 | 61 | |||||
| 62 | Рукав | 404-26-118-13СП(SP) | 62 | |||||
| 62 | Рукав | 404-26-118-13-20СП -20SP | 62 | |||||
| 63 | Планка | 312501-94-155-01 | 63 | |||||
| 63 | Планка | 312501-94-155-01-20 | 63 |
