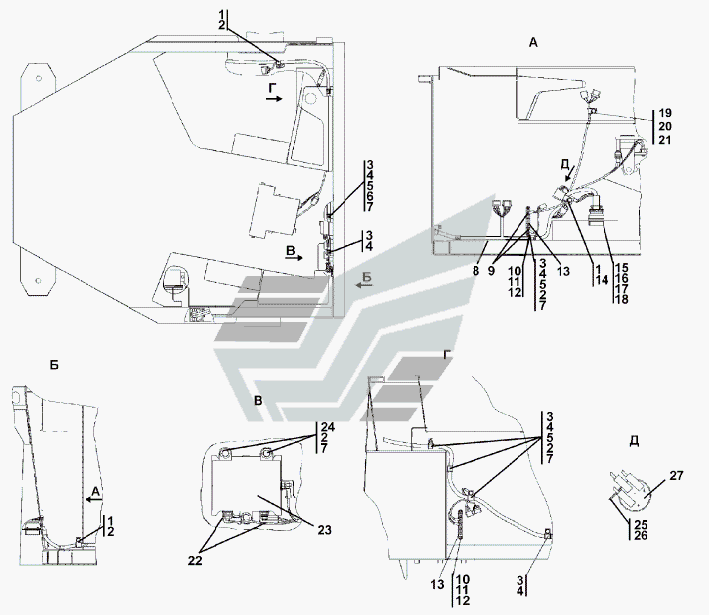

- СП Встановлення електрообладнання підлоги кабіни
100%
Назва деталі
Монтаж електрообладнання підлоги кабіни
Заводський номер
1102-10-155-02СП(SP)
Кількість на модель
№
Назва деталі
Встановлення електрообладнання підлоги кабіни
Заводський номер
1102-10-155-02-20СП -20SP
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
3
№
1
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
8
№
3
Назва деталі
Хомутик
Заводський номер
700-41-3307
Кількість на модель
8
№
4
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
12
№
5
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
15
№
6
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0150-20
Кількість на модель
15
№
7
Назва деталі
Шайба ГОСТ
Заводський номер
31 0150
Кількість на модель
№
7
Назва деталі
Жгут
Заводський номер
2502-10-143СП(SP)
Кількість на модель
№
8
Назва деталі
Жгут
Заводський номер
2502-10-143-20СП(SP)
Кількість на модель
1
№
8
Назва деталі
Гвинт В.М5-6gx16
Заводський номер
Винт В.М5-6gx16
Кількість на модель
2
№
9
Назва деталі
Болт M
Заводський номер
Болт М6-6gx20
Кількість на модель
4
№
10
Назва деталі
Диск 6T
Заводський номер
Шайба 6Т
Кількість на модель
4
№
11
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110
Кількість на модель
№
12
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110-20
Кількість на модель
4
№
12
Назва деталі
Панель з'єднувальна
Заводський номер
45 7373 2131 05
Кількість на модель
2
№
13
Назва деталі
Хомут
Заводський номер
700-41-2866
Кількість на модель
1
№
14
Назва деталі
Гвинт В.М4-6gx12
Заводський номер
Винт В.М4-6gx12
Кількість на модель
4
№
15
Назва деталі
Гайка M
Заводський номер
Гайка М4
Кількість на модель
4
№
16
Назва деталі
Шайба
Заводський номер
Шайба 4
Кількість на модель
4
№
17
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0050
Кількість на модель
№
18
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0050-20
Кількість на модель
4
№
18
Назва деталі
Джгут
Заводський номер
1102-10-177СП(SP)
Кількість на модель
№
19
Назва деталі
Джгут
Заводський номер
1102-10-177-20СП(SP)
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
1
№
20
Назва деталі
Хомутик
Заводський номер
41 5119
Кількість на модель
1
№
21
Назва деталі
Наконечник
Заводський номер
700-40-5607
Кількість на модель
3
№
22
Назва деталі
Перетворювач напруги ПН
Заводський номер
ПН24/12.3 РИВП.453741.006 ТУ
Кількість на модель
1
№
23
Назва деталі
Болт M8-6gx35
Заводський номер
Болт М8-6gx35
Кількість на модель
3
№
24
Назва деталі
Хомутик
Заводський номер
41 5320
Кількість на модель
1
№
25
Назва деталі
Прокладка
Заводський номер
700-40-6684-02
Кількість на модель
1
№
26
Назва деталі
Переривник РС- - У- ХЛ
Заводський номер
45 7374 6548
Кількість на модель
№
27
Назва деталі
Переривник РС- - Т
Заводський номер
45 7374 6293
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж електрообладнання підлоги кабіни | 1102-10-155-02СП(SP) | |||||||
| Встановлення електрообладнання підлоги кабіни | 1102-10-155-02-20СП -20SP | |||||||
| 1 | Прокладка | 700-40-6684-04 | 3 | 3 | 1 | |||
| 2 | Хомутик | 700-41-3179 | 2 | 2 | 2 | |||
| 3 | Прокладка | 700-40-6684-03 | 8 | 8 | 3 | |||
| 4 | Хомутик | 700-41-3307 | 8 | 8 | 4 | |||
| 5 | Болт M8-6gx16 | Болт М8-6gx16 | 12 | 12 | 5 | |||
| 6 | Диск 8T | Шайба 8Т | 15 | 15 | 6 | |||
| 7 | Шайба, випуск за ГОСТ | 31 0150-20 | 15 | 15 | 7 | |||
| 7 | Шайба ГОСТ | 31 0150 | 7 | |||||
| 8 | Жгут | 2502-10-143СП(SP) | 8 | |||||
| 8 | Жгут | 2502-10-143-20СП(SP) | 1 | 1 | 8 | |||
| 9 | Гвинт В.М5-6gx16 | Винт В.М5-6gx16 | 2 | 2 | 9 | |||
| 10 | Болт M | Болт М6-6gx20 | 4 | 4 | 10 | |||
| 11 | Диск 6T | Шайба 6Т | 4 | 4 | 11 | |||
| 12 | Шайба, випуск за ГОСТ | 31 0110 | 12 | |||||
| 12 | Шайба, випуск за ГОСТ | 31 0110-20 | 4 | 4 | 12 | |||
| 13 | Панель з'єднувальна | 45 7373 2131 05 | 2 | 2 | 13 | |||
| 14 | Хомут | 700-41-2866 | 1 | 1 | 14 | |||
| 15 | Гвинт В.М4-6gx12 | Винт В.М4-6gx12 | 4 | 4 | 15 | |||
| 16 | Гайка M | Гайка М4 | 4 | 4 | 16 | |||
| 17 | Шайба | Шайба 4 | 4 | 4 | 17 | |||
| 18 | Шайба, випуск за ГОСТ | 31 0050 | 18 | |||||
| 18 | Шайба, випуск за ГОСТ | 31 0050-20 | 4 | 4 | 18 | |||
| 19 | Джгут | 1102-10-177СП(SP) | 19 | |||||
| 19 | Джгут | 1102-10-177-20СП(SP) | 1 | 1 | 19 | |||
| 20 | Прокладка | 700-40-6684-06 | 1 | 1 | 20 | |||
| 21 | Хомутик | 41 5119 | 1 | 1 | 21 | |||
| 22 | Наконечник | 700-40-5607 | 3 | 3 | 22 | |||
| 23 | Перетворювач напруги ПН | ПН24/12.3 РИВП.453741.006 ТУ | 1 | 1 | 23 | |||
| 24 | Болт M8-6gx35 | Болт М8-6gx35 | 3 | 3 | 24 | |||
| 25 | Хомутик | 41 5320 | 1 | 1 | 25 | |||
| 26 | Прокладка | 700-40-6684-02 | 1 | 1 | 26 | |||
| 27 | Переривник РС- - У- ХЛ | 45 7374 6548 | 27 | |||||
| 27 | Переривник РС- - Т | 45 7374 6293 | 1 | 1 | 27 |
