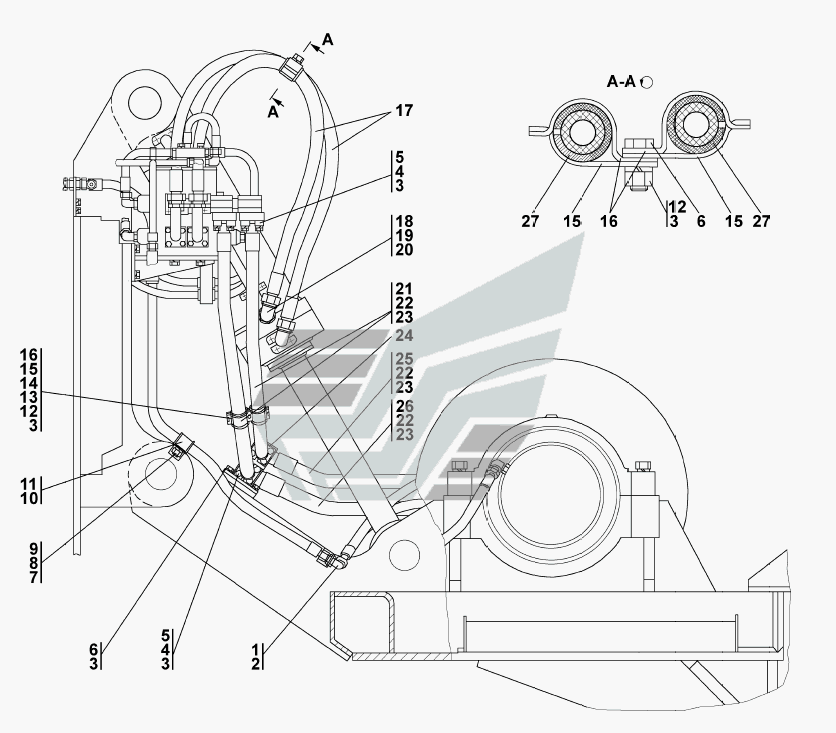

- П Встановлення гідросистеми приводу лебідки
100%
Назва деталі
Встановлення гідросистеми приводу лебідки
Заводський номер
3501-96-35СП(SP)
Кількість на модель
№
Назва деталі
Встановлення гідросистеми приводу лебідки
Заводський номер
3501-96-35-20СП(SP)
Кількість на модель
№
Назва деталі
Кутник
Заводський номер
2501-26-366
Кількість на модель
№
1
Назва деталі
Кутник
Заводський номер
2501-26-366-20
Кількість на модель
№
1
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
№
2
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-01
Кількість на модель
№
2
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
№
3
Назва деталі
Гвинт
Заводський номер
3502-20-4
Кількість на модель
№
4
Назва деталі
Гвинт
Заводський номер
3502-20-4-20
Кількість на модель
№
4
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
№
5
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
№
5
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0520-20
Кількість на модель
№
6
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0520
Кількість на модель
№
6
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
№
7
Назва деталі
Гайка М12x1, 25
Заводський номер
Гайка М12x1,25
Кількість на модель
№
8
Назва деталі
Болт M12x1, 25-6gx40
Заводський номер
Болт М12x1,25-6gx40
Кількість на модель
№
9
Назва деталі
Планка
Заводський номер
2501-26-217-20
Кількість на модель
№
10
Назва деталі
Планка
Заводський номер
2501-26-217
Кількість на модель
№
10
Назва деталі
Скоба
Заводський номер
2501-26-216
Кількість на модель
№
11
Назва деталі
Скоба
Заводський номер
2501-26-216-20
Кількість на модель
№
11
Назва деталі
Гайка М16х1,
Заводський номер
30 0270
Кількість на модель
№
12
Назва деталі
Горіх Mx, N.H. ГОСТ
Заводський номер
30 0270-20
Кількість на модель
№
12
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0535-20
Кількість на модель
№
13
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0535
Кількість на модель
№
13
Назва деталі
Втулка
Заводський номер
40 0354-04
Кількість на модель
№
14
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
№
15
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
№
15
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
№
16
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
№
16
Назва деталі
Рукав
Заводський номер
700-46-2112-09СП(SP)
Кількість на модель
№
17
Назва деталі
Рукав
Заводський номер
700-46-2112-09-20СП -20SP
Кількість на модель
№
17
Назва деталі
Кутник
Заводський номер
512601-93-545
Кількість на модель
№
18
Назва деталі
Кутник
Заводський номер
512601-93-545-20
Кількість на модель
№
18
Назва деталі
Контргайка
Заводський номер
41 5431
Кількість на модель
№
19
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
№
20
Назва деталі
Рукав
Заводський номер
3501-26-188-11СП(SP)
Кількість на модель
№
21
Назва деталі
Рукав
Заводський номер
3501-26-188-11-20СП -20SP
Кількість на модель
№
21
Назва деталі
Захисна шайба
Заводський номер
44 0005
Кількість на модель
№
22
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
№
23
Назва деталі
Корпус
Заводський номер
3501-96-352-20СП(SP)
Кількість на модель
№
24
Назва деталі
Корпус
Заводський номер
3501-96-352СП(SP)
Кількість на модель
№
24
Назва деталі
Рукав високого тиску армований
Заводський номер
412701-95-3-04СП(SP)
Кількість на модель
№
25
Назва деталі
Рукав високого тиску армований
Заводський номер
412701-95-3-04-20СП -20SP
Кількість на модель
№
25
Назва деталі
Рукав високого тиску армований
Заводський номер
412701-95-3-05СП(SP)
Кількість на модель
№
26
Назва деталі
Рукав високого тиску армований
Заводський номер
412701-95-3-05-20СП -20SP
Кількість на модель
№
26
Назва деталі
Втулка
Заводський номер
40 0354-03
Кількість на модель
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення гідросистеми приводу лебідки | 3501-96-35СП(SP) | |||||||
| Встановлення гідросистеми приводу лебідки | 3501-96-35-20СП(SP) | |||||||
| 1 | Кутник | 2501-26-366 | 1 | |||||
| 1 | Кутник | 2501-26-366-20 | 1 | |||||
| 2 | Контргайка | Н.036.23.022 | 2 | |||||
| 2 | Контргайка | Н.036.23.022-01 | 2 | |||||
| 3 | Диск __NT__0__OT | Шайба 16 ОТ | 3 | |||||
| 4 | Гвинт | 3502-20-4 | 4 | |||||
| 4 | Гвинт | 3502-20-4-20 | 4 | |||||
| 5 | Фланець | 46-26-280 | 5 | |||||
| 5 | Фланець | 46-26-280-20 | 5 | |||||
| 6 | Болт Мх- x ГОСТ | 28 0520-20 | 6 | |||||
| 6 | Болт Mx-X. ГОСТ | 28 0520 | 6 | |||||
| 7 | Диск __NT__0__OT | Шайба 12 ОТ | 7 | |||||
| 8 | Гайка М12x1, 25 | Гайка М12x1,25 | 8 | |||||
| 9 | Болт M12x1, 25-6gx40 | Болт М12x1,25-6gx40 | 9 | |||||
| 10 | Планка | 2501-26-217-20 | 10 | |||||
| 10 | Планка | 2501-26-217 | 10 | |||||
| 11 | Скоба | 2501-26-216 | 11 | |||||
| 11 | Скоба | 2501-26-216-20 | 11 | |||||
| 12 | Гайка М16х1, | 30 0270 | 12 | |||||
| 12 | Горіх Mx, N.H. ГОСТ | 30 0270-20 | 12 | |||||
| 13 | Болт Mx-X. ГОСТ | 28 0535-20 | 13 | |||||
| 13 | Болт Mx-X. ГОСТ | 28 0535 | 13 | |||||
| 14 | Втулка | 40 0354-04 | 14 | |||||
| 15 | Планка | 2501-26-221 | 15 | |||||
| 15 | Планка | 2501-26-221-20 | 15 | |||||
| 16 | Скоба | 2501-26-220-20 | 16 | |||||
| 16 | Скоба | 2501-26-220 | 16 | |||||
| 17 | Рукав | 700-46-2112-09СП(SP) | 17 | |||||
| 17 | Рукав | 700-46-2112-09-20СП -20SP | 17 | |||||
| 18 | Кутник | 512601-93-545 | 18 | |||||
| 18 | Кутник | 512601-93-545-20 | 18 | |||||
| 19 | Контргайка | 41 5431 | 19 | |||||
| 20 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 20 | |||||
| 21 | Рукав | 3501-26-188-11СП(SP) | 21 | |||||
| 21 | Рукав | 3501-26-188-11-20СП -20SP | 21 | |||||
| 22 | Захисна шайба | 44 0005 | 22 | |||||
| 23 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 23 | |||||
| 24 | Корпус | 3501-96-352-20СП(SP) | 24 | |||||
| 24 | Корпус | 3501-96-352СП(SP) | 24 | |||||
| 25 | Рукав високого тиску армований | 412701-95-3-04СП(SP) | 25 | |||||
| 25 | Рукав високого тиску армований | 412701-95-3-04-20СП -20SP | 25 | |||||
| 26 | Рукав високого тиску армований | 412701-95-3-05СП(SP) | 26 | |||||
| 26 | Рукав високого тиску армований | 412701-95-3-05-20СП -20SP | 26 | |||||
| 27 | Втулка | 40 0354-03 | 27 |
