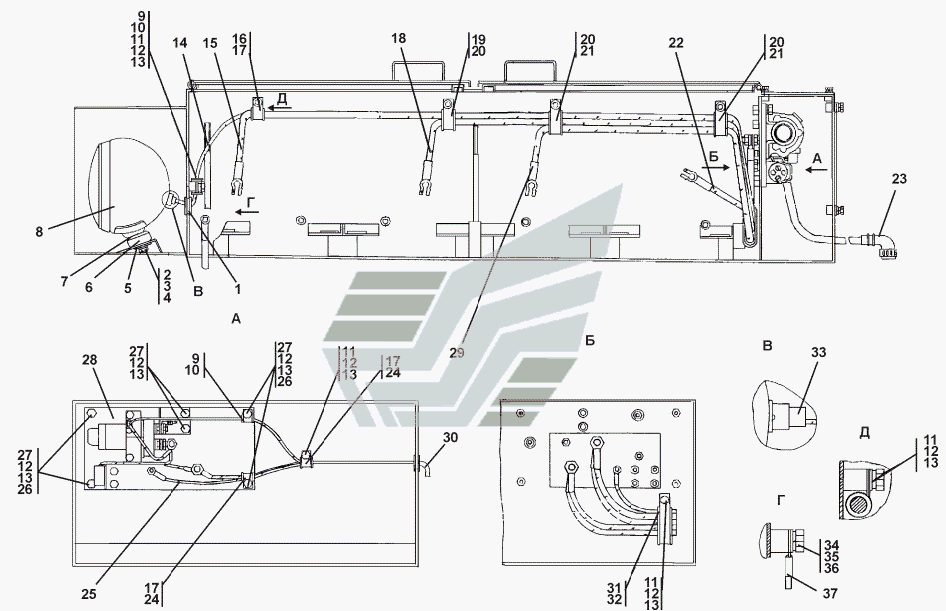

- СП Встановлення електрообладнання в контейнер АКБ
100%
Назва деталі
Встановлення електрообладнання в контейнері АКБ
Заводський номер
2501-10-5-02СП(SP)
Кількість на модель
№
Назва деталі
Встановлення електрообладнання в контейнері АКБ
Заводський номер
2501-10-5-02-20СП(SP)
Кількість на модель
№
Назва деталі
Кільце
Заводський номер
700-40-6695
Кількість на модель
1
№
1
Назва деталі
Гайка М12x1, 25
Заводський номер
Гайка М12x1,25
Кількість на модель
1
№
2
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
1
№
3
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
1
№
4
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
4
Назва деталі
Опора
Заводський номер
46-10-85
Кількість на модель
№
5
Назва деталі
Опора
Заводський номер
46-10-85-20
Кількість на модель
1
№
5
Назва деталі
Опора
Заводський номер
40-10-86
Кількість на модель
№
6
Назва деталі
Опора
Заводський номер
46-10-86-20
Кількість на модель
1
№
6
Назва деталі
Опора
Заводський номер
700-40-6018
Кількість на модель
1
№
7
Назва деталі
ФАРА
Заводський номер
45 7332 4086 03
Кількість на модель
1
№
8
Назва деталі
ФАРА
Заводський номер
45 7332 4085 04
Кількість на модель
№
8
Назва деталі
ФАРА
Заводський номер
45 7332 4087 02
Кількість на модель
№
8
Назва деталі
Хомутик
Заводський номер
41 5045
Кількість на модель
2
№
9
Назва деталі
Прокладка
Заводський номер
700-40-6684-08
Кількість на модель
2
№
10
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
7
№
11
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
12
№
12
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0150-20
Кількість на модель
12
№
13
Назва деталі
Шайба ГОСТ
Заводський номер
31 0150
Кількість на модель
№
13
Назва деталі
Провід
Заводський номер
2501-10-129-30СП(SP)
Кількість на модель
№
14
Назва деталі
Провід
Заводський номер
2501-10-129-30-20СП -20SP
Кількість на модель
1
№
14
Назва деталі
Провід
Заводський номер
1106-10-155-15СП(SP)
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
700-40-6684-05
Кількість на модель
1
№
16
Назва деталі
Хомут
Заводський номер
700-41-2866
Кількість на модель
3
№
17
Назва деталі
Провід
Заводський номер
1106-10-155-06СП(SP)
Кількість на модель
1
№
18
Назва деталі
Хомутик
Заводський номер
58-41-2006-03
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
700-40-6684-02
Кількість на модель
3
№
20
Назва деталі
Хомутик
Заводський номер
700-41-3187
Кількість на модель
2
№
21
Назва деталі
Провід
Заводський номер
1106-10-155-02СП(SP)
Кількість на модель
1
№
22
Назва деталі
Жгут
Заводський номер
2501-10-173-02СП(SP)
Кількість на модель
№
23
Назва деталі
Жгут
Заводський номер
2501-10-173-02-20СП -20SP
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
2
№
24
Назва деталі
Провід
Заводський номер
312505-10-116СП(SP)
Кількість на модель
№
25
Назва деталі
Провід
Заводський номер
312502-10-116-20СП -20SP
Кількість на модель
1
№
25
Назва деталі
Гайка М8
Заводський номер
Гайка М8
Кількість на модель
4
№
26
Назва деталі
Болт M8-6gx25
Заводський номер
Болт М8-6gx25
Кількість на модель
5
№
27
Назва деталі
Панель
Заводський номер
2501-10-171-01-20СП -20SP
Кількість на модель
1
№
28
Назва деталі
Панель
Заводський номер
2501-10-171-01-10СП -10SP
Кількість на модель
№
28
Назва деталі
Панель
Заводський номер
2501-10-171-01СП(SP)
Кількість на модель
№
28
Назва деталі
Провід
Заводський номер
1106-10-155-14СП(SP)
Кількість на модель
1
№
29
Назва деталі
Кільце
Заводський номер
700-40-6682
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
700-40-6684-01
Кількість на модель
1
№
31
Назва деталі
Хомутик
Заводський номер
700-41-3185
Кількість на модель
1
№
32
Назва деталі
Колодка гніздова
Заводський номер
45 7373 9003 06
Кількість на модель
1
№
33
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7796-70
Заводський номер
28 0320-20
Кількість на модель
1
№
34
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7795-70
Заводський номер
28 0320
Кількість на модель
№
34
Назва деталі
Провід
Заводський номер
2702-10-167-01СП(SP)
Кількість на модель
№
37
Назва деталі
Провід
Заводський номер
2702-10-167-01-20СП -20SP
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення електрообладнання в контейнері АКБ | 2501-10-5-02СП(SP) | |||||||
| Встановлення електрообладнання в контейнері АКБ | 2501-10-5-02-20СП(SP) | |||||||
| 1 | Кільце | 700-40-6695 | 1 | 1 | 1 | |||
| 2 | Гайка М12x1, 25 | Гайка М12x1,25 | 1 | 1 | 2 | |||
| 3 | Диск __NT__0__OT | Шайба 12 ОТ | 1 | 1 | 3 | |||
| 4 | Шайба згідно з ГОСТ | 31 0210-20 | 1 | 1 | 4 | |||
| 4 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 4 | |||||
| 5 | Опора | 46-10-85 | 5 | |||||
| 5 | Опора | 46-10-85-20 | 1 | 1 | 5 | |||
| 6 | Опора | 40-10-86 | 6 | |||||
| 6 | Опора | 46-10-86-20 | 1 | 1 | 6 | |||
| 7 | Опора | 700-40-6018 | 1 | 1 | 7 | |||
| 8 | ФАРА | 45 7332 4086 03 | 1 | 1 | 8 | |||
| 8 | ФАРА | 45 7332 4085 04 | 8 | |||||
| 8 | ФАРА | 45 7332 4087 02 | 8 | |||||
| 9 | Хомутик | 41 5045 | 2 | 2 | 9 | |||
| 10 | Прокладка | 700-40-6684-08 | 2 | 2 | 10 | |||
| 11 | Болт M8-6gx16 | Болт М8-6gx16 | 7 | 7 | 11 | |||
| 12 | Диск 8T | Шайба 8Т | 12 | 12 | 12 | |||
| 13 | Шайба, випуск за ГОСТ | 31 0150-20 | 12 | 12 | 13 | |||
| 13 | Шайба ГОСТ | 31 0150 | 13 | |||||
| 14 | Провід | 2501-10-129-30СП(SP) | 14 | |||||
| 14 | Провід | 2501-10-129-30-20СП -20SP | 1 | 1 | 14 | |||
| 15 | Провід | 1106-10-155-15СП(SP) | 1 | 1 | 15 | |||
| 16 | Прокладка | 700-40-6684-05 | 1 | 1 | 16 | |||
| 17 | Хомут | 700-41-2866 | 3 | 3 | 17 | |||
| 18 | Провід | 1106-10-155-06СП(SP) | 1 | 1 | 18 | |||
| 19 | Хомутик | 58-41-2006-03 | 1 | 1 | 19 | |||
| 20 | Прокладка | 700-40-6684-02 | 3 | 3 | 20 | |||
| 21 | Хомутик | 700-41-3187 | 2 | 2 | 21 | |||
| 22 | Провід | 1106-10-155-02СП(SP) | 1 | 1 | 22 | |||
| 23 | Жгут | 2501-10-173-02СП(SP) | 23 | |||||
| 23 | Жгут | 2501-10-173-02-20СП -20SP | 1 | 1 | 23 | |||
| 24 | Прокладка | 700-40-6684-04 | 2 | 2 | 24 | |||
| 25 | Провід | 312505-10-116СП(SP) | 25 | |||||
| 25 | Провід | 312502-10-116-20СП -20SP | 1 | 1 | 25 | |||
| 26 | Гайка М8 | Гайка М8 | 4 | 4 | 26 | |||
| 27 | Болт M8-6gx25 | Болт М8-6gx25 | 5 | 5 | 27 | |||
| 28 | Панель | 2501-10-171-01-20СП -20SP | 1 | 1 | 28 | |||
| 28 | Панель | 2501-10-171-01-10СП -10SP | 28 | |||||
| 28 | Панель | 2501-10-171-01СП(SP) | 28 | |||||
| 29 | Провід | 1106-10-155-14СП(SP) | 1 | 1 | 29 | |||
| 30 | Кільце | 700-40-6682 | 1 | 1 | 30 | |||
| 31 | Прокладка | 700-40-6684-01 | 1 | 1 | 31 | |||
| 32 | Хомутик | 700-41-3185 | 1 | 1 | 32 | |||
| 33 | Колодка гніздова | 45 7373 9003 06 | 1 | 1 | 33 | |||
| 34 | Болт M12x1,25-6gx20 ГОСТ 7796-70 | 28 0320-20 | 1 | 1 | 34 | |||
| 34 | Болт M12x1,25-6gx20 ГОСТ 7795-70 | 28 0320 | 34 | |||||
| 37 | Провід | 2702-10-167-01СП(SP) | 37 | |||||
| 37 | Провід | 2702-10-167-01-20СП -20SP | 1 | 1 | 37 |
