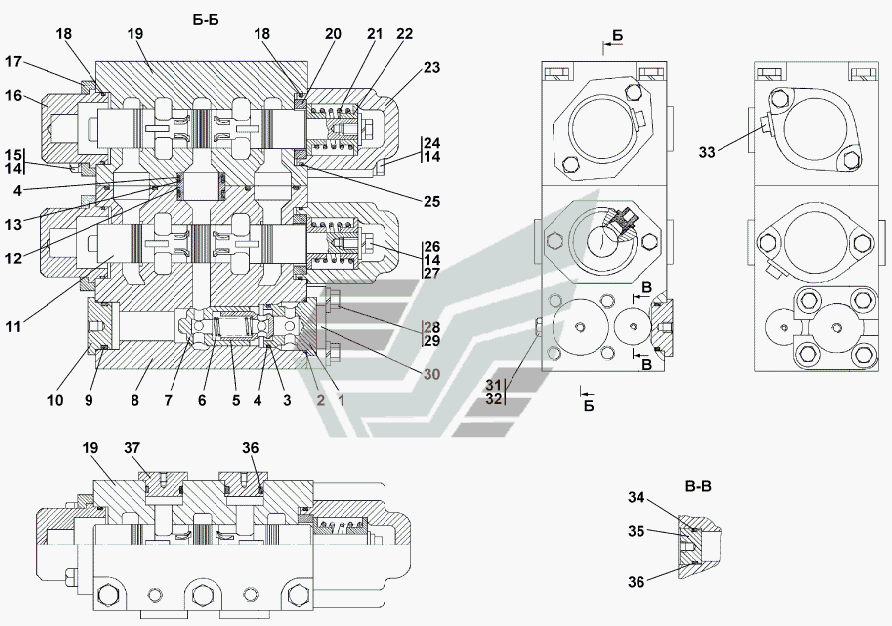

- СП Розподільник секційний
100%
Назва деталі
Розподільник секційний
Заводський номер
3501-26-62-01СП(SP)
Кількість на модель
№
Назва деталі
Розподільник секційний
Заводський номер
3501-26-62-01-20СП -20SP
Кількість на модель
№
Назва деталі
Заглушка
Заводський номер
3501-26-175
Кількість на модель
№
1
Назва деталі
Заглушка
Заводський номер
3501-26-175-20
Кількість на модель
1
№
1
Назва деталі
Кільце ГОСТ /ГОСТ
Заводський номер
045-050-30-2-51-1668
Кількість на модель
1
№
2
Назва деталі
Захисна шайба
Заводський номер
700-40-6307
Кількість на модель
3
№
3
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
039-045-36-2-51-1668
Кількість на модель
3
№
4
Назва деталі
Клапан
Заводський номер
3501-26-174
Кількість на модель
1
№
5
Назва деталі
Пружина
Заводський номер
700-38-2094-01
Кількість на модель
1
№
6
Назва деталі
Клапан
Заводський номер
3501-26-176
Кількість на модель
1
№
7
Назва деталі
Корпус
Заводський номер
3501-26-120
Кількість на модель
№
8
Назва деталі
Корпус
Заводський номер
3501-26-120-20
Кількість на модель
1
№
8
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
2
№
9
Назва деталі
Заглушка
Заводський номер
25-26-207
Кількість на модель
2
№
10
Назва деталі
Золотник
Заводський номер
4001-26-55
Кількість на модель
2
№
11
Назва деталі
Втулка
Заводський номер
46-26-646
Кількість на модель
1
№
12
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
10
№
14
Назва деталі
Болт M12-6gx40
Заводський номер
Болт М12-6gx40
Кількість на модель
4
№
15
Назва деталі
Кришка
Заводський номер
4001-26-30-20
Кількість на модель
2
№
16
Назва деталі
Кришка
Заводський номер
4001-26-30
Кількість на модель
№
16
Назва деталі
Фланець
Заводський номер
4001-26-31
Кількість на модель
№
17
Назва деталі
Фланець
Заводський номер
4001-26-31-20
Кількість на модель
2
№
17
Назва деталі
Кільце- - -
Заводський номер
069-075-36-2-51-1668
Кількість на модель
4
№
18
Назва деталі
Корпус
Заводський номер
3501-26-119-02
Кількість на модель
№
19
Назва деталі
Корпус
Заводський номер
3501-26-119-02-20
Кількість на модель
1
№
19
Назва деталі
Втулка
Заводський номер
3501-26-182-01
Кількість на модель
2
№
20
Назва деталі
Пружина
Заводський номер
38 5750
Кількість на модель
№
21
Назва деталі
Пружина
Заводський номер
38 5750-20
Кількість на модель
2
№
21
Назва деталі
Тарілка
Заводський номер
3501-26-178
Кількість на модель
4
№
22
Назва деталі
Кришка
Заводський номер
3501-26-118-01
Кількість на модель
№
23
Назва деталі
Кришка
Заводський номер
3501-26-118-01-20
Кількість на модель
2
№
23
Назва деталі
Болт M7795-7012-6g×__NT__3__ ГОСТ 90.58.029
Заводський номер
28 0388-20
Кількість на модель
4
№
24
Назва деталі
Болт M7795-7012-6g×__NT__3__ ГОСТ 90.58.019
Заводський номер
28 0388
Кількість на модель
№
24
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
049-055-36-2-51-1668
Кількість на модель
2
№
25
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx25
Кількість на модель
4
№
26
Назва деталі
Шайба ГОСТ
Заводський номер
31 0230
Кількість на модель
№
27
Назва деталі
Шайба ГОСТ
Заводський номер
31 0230-20
Кількість на модель
2
№
27
Назва деталі
Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70
Заводський номер
28 0544-20
Кількість на модель
4
№
28
Назва деталі
Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70
Заводський номер
28 0544
Кількість на модель
№
28
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
10
№
29
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
№
30
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
2
№
30
Назва деталі
Корок
Заводський номер
37 5245
Кількість на модель
№
31
Назва деталі
Корок
Заводський номер
37 5245-20
Кількість на модель
1
№
31
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
007-011-25-2-51-1668
Кількість на модель
1
№
32
Назва деталі
Заглушка
Заводський номер
44 0057
Кількість на модель
№
33
Назва деталі
Заглушка
Заводський номер
44 0057-20
Кількість на модель
5
№
33
Назва деталі
Кільце захисне
Заводський номер
44 0038
Кількість на модель
2
№
34
Назва деталі
Заглушка
Заводський номер
3501-26-181
Кількість на модель
2
№
35
Назва деталі
Кільце ГОСТ /ГОСТ
Заводський номер
016-020-25-2-51-1668
Кількість на модель
10
№
36
Назва деталі
Заглушка
Заводський номер
2501-26-150
Кількість на модель
8
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Розподільник секційний | 3501-26-62-01СП(SP) | |||||||
| Розподільник секційний | 3501-26-62-01-20СП -20SP | |||||||
| 1 | Заглушка | 3501-26-175 | 1 | |||||
| 1 | Заглушка | 3501-26-175-20 | 1 | 1 | 1 | |||
| 2 | Кільце ГОСТ /ГОСТ | 045-050-30-2-51-1668 | 1 | 1 | 2 | |||
| 3 | Захисна шайба | 700-40-6307 | 3 | 3 | 3 | |||
| 4 | Кільце ГОСТ /ТУ- | 039-045-36-2-51-1668 | 3 | 3 | 4 | |||
| 5 | Клапан | 3501-26-174 | 1 | 1 | 5 | |||
| 6 | Пружина | 700-38-2094-01 | 1 | 1 | 6 | |||
| 7 | Клапан | 3501-26-176 | 1 | 1 | 7 | |||
| 8 | Корпус | 3501-26-120 | 8 | |||||
| 8 | Корпус | 3501-26-120-20 | 1 | 1 | 8 | |||
| 9 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 2 | 2 | 9 | |||
| 10 | Заглушка | 25-26-207 | 2 | 2 | 10 | |||
| 11 | Золотник | 4001-26-55 | 2 | 2 | 11 | |||
| 12 | Втулка | 46-26-646 | 1 | 1 | 12 | |||
| 14 | Диск __NT__0__OT | Шайба 12 ОТ | 10 | 10 | 14 | |||
| 15 | Болт M12-6gx40 | Болт М12-6gx40 | 4 | 4 | 15 | |||
| 16 | Кришка | 4001-26-30-20 | 2 | 2 | 16 | |||
| 16 | Кришка | 4001-26-30 | 16 | |||||
| 17 | Фланець | 4001-26-31 | 17 | |||||
| 17 | Фланець | 4001-26-31-20 | 2 | 2 | 17 | |||
| 18 | Кільце- - - | 069-075-36-2-51-1668 | 4 | 4 | 18 | |||
| 19 | Корпус | 3501-26-119-02 | 19 | |||||
| 19 | Корпус | 3501-26-119-02-20 | 1 | 1 | 19 | |||
| 20 | Втулка | 3501-26-182-01 | 2 | 2 | 20 | |||
| 21 | Пружина | 38 5750 | 21 | |||||
| 21 | Пружина | 38 5750-20 | 2 | 2 | 21 | |||
| 22 | Тарілка | 3501-26-178 | 4 | 4 | 22 | |||
| 23 | Кришка | 3501-26-118-01 | 23 | |||||
| 23 | Кришка | 3501-26-118-01-20 | 2 | 2 | 23 | |||
| 24 | Болт M7795-7012-6g×__NT__3__ ГОСТ 90.58.029 | 28 0388-20 | 4 | 4 | 24 | |||
| 24 | Болт M7795-7012-6g×__NT__3__ ГОСТ 90.58.019 | 28 0388 | 24 | |||||
| 25 | Кільце ГОСТ /ТУ- | 049-055-36-2-51-1668 | 2 | 2 | 25 | |||
| 26 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx25 | 4 | 4 | 26 | |||
| 27 | Шайба ГОСТ | 31 0230 | 27 | |||||
| 27 | Шайба ГОСТ | 31 0230-20 | 2 | 2 | 27 | |||
| 28 | Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70 | 28 0544-20 | 4 | 4 | 28 | |||
| 28 | Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70 | 28 0544 | 28 | |||||
| 29 | Диск __NT__0__OT | Шайба 16 ОТ | 10 | 10 | 29 | |||
| 30 | Фланець | 46-26-280 | 30 | |||||
| 30 | Фланець | 46-26-280-20 | 2 | 2 | 30 | |||
| 31 | Корок | 37 5245 | 31 | |||||
| 31 | Корок | 37 5245-20 | 1 | 1 | 31 | |||
| 32 | Кільце ГОСТ /ТУ- | 007-011-25-2-51-1668 | 1 | 1 | 32 | |||
| 33 | Заглушка | 44 0057 | 33 | |||||
| 33 | Заглушка | 44 0057-20 | 5 | 5 | 33 | |||
| 34 | Кільце захисне | 44 0038 | 2 | 2 | 34 | |||
| 35 | Заглушка | 3501-26-181 | 2 | 2 | 35 | |||
| 36 | Кільце ГОСТ /ГОСТ | 016-020-25-2-51-1668 | 10 | 10 | 36 | |||
| 37 | Заглушка | 2501-26-150 | 8 | 8 | 37 |
