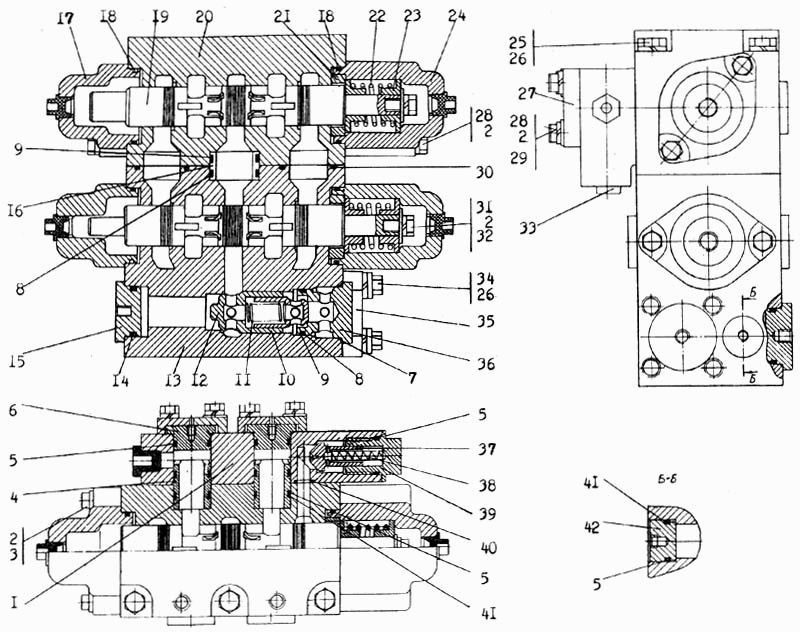

Секційний розподільник 5001-26-69СП
100%
Назва деталі
Секційний розподільник
Заводський номер
5001-26-69-20СП
Кількість на модель
№
Назва деталі
Секційний розподільник
Заводський номер
5001-26-69СП
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
3501-26-179
Кількість на модель
1
№
1
Назва деталі
Шайба 12.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
18
№
2
Назва деталі
Шайба 12.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
2
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70
Кількість на модель
4
№
3
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70
Кількість на модель
№
3
Назва деталі
Втулка
Заводський номер
3501-26-177
Кількість на модель
2
№
4
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
15
№
5
Назва деталі
Заглушка
Заводський номер
2501-26-150
Кількість на модель
8
№
6
Назва деталі
Кільце ГОСТ 045-050-30-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 045-050-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
1
№
7
Назва деталі
Захисна шайба
Заводський номер
700-40-6307
Кількість на модель
3
№
8
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
039-045-36-2-51-1668
Кількість на модель
3
№
9
Назва деталі
Клапан
Заводський номер
3501-26-174
Кількість на модель
1
№
10
Назва деталі
Пружина
Заводський номер
700-38-2094
Кількість на модель
1
№
11
Назва деталі
Клапан
Заводський номер
3501-26-176
Кількість на модель
1
№
12
Назва деталі
Корпус
Заводський номер
3501-26-120-01-20
Кількість на модель
№
13
Назва деталі
Корпус
Заводський номер
3501-26-120-01
Кількість на модель
1
№
13
Назва деталі
Кільце ГОСТ 042-05046-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 042-05046-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
2
№
14
Назва деталі
Заглушка
Заводський номер
25-26-207
Кількість на модель
2
№
15
Назва деталі
Втулка
Заводський номер
46-26-646
Кількість на модель
1
№
16
Назва деталі
Кришка
Заводський номер
3501-26-117
Кількість на модель
2
№
17
Назва деталі
Кришка
Заводський номер
3501-26-117-20
Кількість на модель
№
17
Назва деталі
Кільце ГОСТ 069-075-36-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 069-075-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
4
№
18
Назва деталі
Золотник
Заводський номер
5001-26-169
Кількість на модель
2
№
19
Назва деталі
Корпус
Заводський номер
3501-26-119-01
Кількість на модель
1
№
20
Назва деталі
Корпус
Заводський номер
3501-26-119-01-20
Кількість на модель
№
20
Назва деталі
Втулка
Заводський номер
5001-26-171
Кількість на модель
2
№
21
Назва деталі
Пружина
Заводський номер
700-38-2766
Кількість на модель
2
№
22
Назва деталі
Пружина
Заводський номер
700-38-2766-20
Кількість на модель
№
22
Назва деталі
Тарілка
Заводський номер
5001-26-170
Кількість на модель
4
№
23
Назва деталі
Кришка
Заводський номер
3501-26-118-20
Кількість на модель
№
24
Назва деталі
Кришка
Заводський номер
3501-26-118
Кількість на модель
2
№
24
Назва деталі
гвинт
Заводський номер
3501-26-180
Кількість на модель
6
№
25
Назва деталі
гвинт
Заводський номер
3501-26-180-20
Кількість на модель
№
25
Назва деталі
Шайба 16.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
10
№
26
Назва деталі
Шайба 16.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
26
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
4
№
27
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
27
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280388-20
Кількість на модель
№
28
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
280388
Кількість на модель
12
№
28
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
4
№
29
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
№
29
Назва деталі
Кільце ГОСТ 049-055-36-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 049-055-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
2
№
30
Назва деталі
Болт M12x 1,25-6gx25.88.35.019 ГОСТ 7796-70
Заводський номер
Болт М12х 1,25-6gх25.88.35.019 ГОСТ 7796-70
Кількість на модель
2
№
31
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70
Кількість на модель
№
31
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310230-20
Кількість на модель
№
32
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310230
Кількість на модель
2
№
32
Назва деталі
Пробка КГ __NT__0__"
Заводський номер
370640-08
Кількість на модель
3
№
33
Назва деталі
Упор
Заводський номер
46-26-574
Кількість на модель
4
№
34
Назва деталі
Упор
Заводський номер
46-26-574-20
Кількість на модель
№
34
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
2
№
35
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
№
35
Назва деталі
Заглушка
Заводський номер
3501-26-175-20
Кількість на модель
№
36
Назва деталі
Заглушка
Заводський номер
3501-26-175
Кількість на модель
1
№
36
Назва деталі
Клапан
Заводський номер
3501-26-152
Кількість на модель
1
№
37
Назва деталі
Пружина
Заводський номер
385055
Кількість на модель
1
№
38
Назва деталі
Направляюча клапана
Заводський номер
3501-26-151
Кількість на модель
1
№
39
Назва деталі
Направляюча клапана
Заводський номер
3501-26-151-20
Кількість на модель
№
39
Назва деталі
Кільце ГОСТ 016020-25-2-51-1668/ТУ 18829-73
Заводський номер
Кольцо 016020-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Кількість на модель
1
№
40
Назва деталі
Кільце захисне
Заводський номер
440038
Кількість на модель
6
№
41
Назва деталі
Заглушка
Заводський номер
3501-26-181
Кількість на модель
2
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Секційний розподільник | 5001-26-69-20СП | |||||||
| Секційний розподільник | 5001-26-69СП | |||||||
| 1 | Корпус | 3501-26-179 | 1 | 1 | 1 | |||
| 2 | Шайба 12.ОТ.65Г.019 ГОСТ6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 18 | 18 | 2 | |||
| 2 | Шайба 12.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | 2 | |||||
| 3 | Болт М-х ГОСТ | Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70 | 4 | 4 | 3 | |||
| 3 | Болт М-х ГОСТ | Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70 | 3 | |||||
| 4 | Втулка | 3501-26-177 | 2 | 2 | 4 | |||
| 5 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 15 | 15 | 5 | |||
| 6 | Заглушка | 2501-26-150 | 8 | 8 | 6 | |||
| 7 | Кільце ГОСТ 045-050-30-2-51-1668/ТУ 18829-73 | Кольцо 045-050-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 1 | 1 | 7 | |||
| 8 | Захисна шайба | 700-40-6307 | 3 | 3 | 8 | |||
| 9 | Кільце ГОСТ /ТУ- | 039-045-36-2-51-1668 | 3 | 3 | 9 | |||
| 10 | Клапан | 3501-26-174 | 1 | 1 | 10 | |||
| 11 | Пружина | 700-38-2094 | 1 | 1 | 11 | |||
| 12 | Клапан | 3501-26-176 | 1 | 1 | 12 | |||
| 13 | Корпус | 3501-26-120-01-20 | 13 | |||||
| 13 | Корпус | 3501-26-120-01 | 1 | 1 | 13 | |||
| 14 | Кільце ГОСТ 042-05046-2-51-1668/ТУ 18829-73 | Кольцо 042-05046-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 2 | 2 | 14 | |||
| 15 | Заглушка | 25-26-207 | 2 | 2 | 15 | |||
| 16 | Втулка | 46-26-646 | 1 | 1 | 16 | |||
| 17 | Кришка | 3501-26-117 | 2 | 2 | 17 | |||
| 17 | Кришка | 3501-26-117-20 | 17 | |||||
| 18 | Кільце ГОСТ 069-075-36-2-51-1668/ТУ 18829-73 | Кольцо 069-075-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 4 | 4 | 18 | |||
| 19 | Золотник | 5001-26-169 | 2 | 2 | 19 | |||
| 20 | Корпус | 3501-26-119-01 | 1 | 1 | 20 | |||
| 20 | Корпус | 3501-26-119-01-20 | 20 | |||||
| 21 | Втулка | 5001-26-171 | 2 | 2 | 21 | |||
| 22 | Пружина | 700-38-2766 | 2 | 2 | 22 | |||
| 22 | Пружина | 700-38-2766-20 | 22 | |||||
| 23 | Тарілка | 5001-26-170 | 4 | 4 | 23 | |||
| 24 | Кришка | 3501-26-118-20 | 24 | |||||
| 24 | Кришка | 3501-26-118 | 2 | 2 | 24 | |||
| 25 | гвинт | 3501-26-180 | 6 | 6 | 25 | |||
| 25 | гвинт | 3501-26-180-20 | 25 | |||||
| 26 | Шайба 16.ОТ.65Г.019 ГОСТ6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 10 | 10 | 26 | |||
| 26 | Шайба 16.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | 26 | |||||
| 27 | Фланець | 2501-26-83 | 4 | 4 | 27 | |||
| 27 | Фланець | 2501-26-83-20 | 27 | |||||
| 28 | Болт М-ХХ ГОСТ | 280388-20 | 28 | |||||
| 28 | Болт М-Х. ГОСТ | 280388 | 12 | 12 | 28 | |||
| 29 | Шайба згідно з ГОСТ | 310210 | 4 | 4 | 29 | |||
| 29 | Шайба згідно з ГОСТ | 310210-20 | 29 | |||||
| 30 | Кільце ГОСТ 049-055-36-2-51-1668/ТУ 18829-73 | Кольцо 049-055-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 2 | 2 | 30 | |||
| 31 | Болт M12x 1,25-6gx25.88.35.019 ГОСТ 7796-70 | Болт М12х 1,25-6gх25.88.35.019 ГОСТ 7796-70 | 2 | 2 | 31 | |||
| 31 | Болт Мх- x ГОСТ | Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70 | 31 | |||||
| 32 | Шайба, випуск за ГОСТ | 310230-20 | 32 | |||||
| 32 | Шайба, випуск за ГОСТ | 310230 | 2 | 2 | 32 | |||
| 33 | Пробка КГ __NT__0__" | 370640-08 | 3 | 3 | 33 | |||
| 34 | Упор | 46-26-574 | 4 | 4 | 34 | |||
| 34 | Упор | 46-26-574-20 | 34 | |||||
| 35 | Фланець | 46-26-280 | 2 | 2 | 35 | |||
| 35 | Фланець | 46-26-280-20 | 35 | |||||
| 36 | Заглушка | 3501-26-175-20 | 36 | |||||
| 36 | Заглушка | 3501-26-175 | 1 | 1 | 36 | |||
| 37 | Клапан | 3501-26-152 | 1 | 1 | 37 | |||
| 38 | Пружина | 385055 | 1 | 1 | 38 | |||
| 39 | Направляюча клапана | 3501-26-151 | 1 | 1 | 39 | |||
| 39 | Направляюча клапана | 3501-26-151-20 | 39 | |||||
| 40 | Кільце ГОСТ 016020-25-2-51-1668/ТУ 18829-73 | Кольцо 016020-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 1 | 1 | 40 | |||
| 41 | Кільце захисне | 440038 | 6 | 6 | 41 | |||
| 42 | Заглушка | 3501-26-181 | 2 | 2 | 42 |
