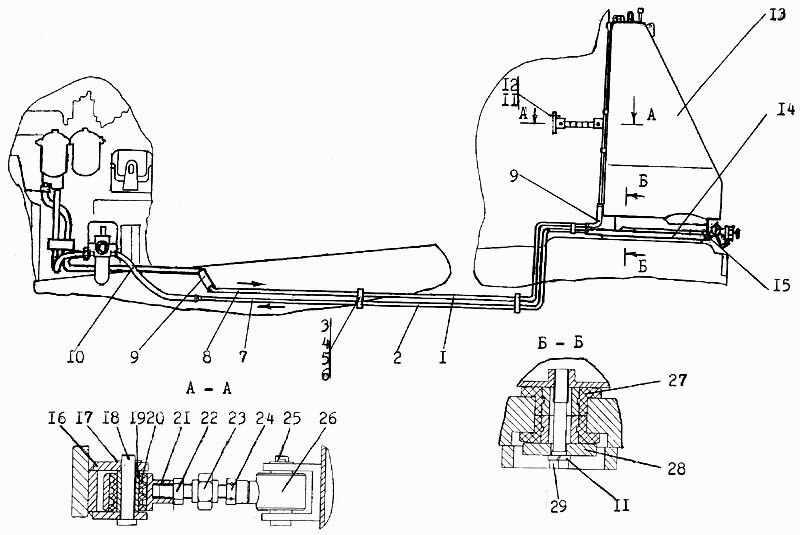

Встановлення паливного бака
100%
Назва деталі
Встановлення паливного бака Т
Заводський номер
5001-25-3-20СП
Кількість на модель
№
Назва деталі
Встановлення паливного бака УХЛ
Заводський номер
5001-25-3СП
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
5001-25-41СП
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
5001-25-41-20СП
Кількість на модель
№
1
Назва деталі
Трубопровід
Заводський номер
5001-25-39СП
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
5001-25-39-20СП
Кількість на модель
№
2
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М8-6gх40.58.029 ГОСТ 7795-70
Кількість на модель
№
3
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М8-6gх40.58.019 ГОСТ 7795-70
Кількість на модель
4
№
3
Назва деталі
Диск 65T.019G.6402-70 GOST8
Заводський номер
Шайба 8Т.65Г.019 ГОСТ 6402-70
Кількість на модель
4
№
4
Назва деталі
Диск 65T.0221G.6402-70 GOST8
Заводський номер
Шайба 8Т.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
4
Назва деталі
Хомут
Заводський номер
2501-25-133
Кількість на модель
8
№
5
Назва деталі
Хомут
Заводський номер
2501-25-133-20
Кількість на модель
№
5
Назва деталі
Прокладка
Заводський номер
700-40-6684-05
Кількість на модель
8
№
6
Назва деталі
Трубопровід
Заводський номер
5001-25-43-20СП
Кількість на модель
№
7
Назва деталі
Трубопровід
Заводський номер
5001-25-43СП
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
5001-25-44СП
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
5001-25-44-20СП
Кількість на модель
№
8
Назва деталі
Рукав діаметром 16
Заводський номер
2501-25-25-01СП
Кількість на модель
2
№
9
Назва деталі
Рукав діаметром 16
Заводський номер
2501-25-25-01-20СП
Кількість на модель
№
9
Назва деталі
Рукав діаметром 16
Заводський номер
5001-25-46-20СП
Кількість на модель
№
10
Назва деталі
Рукав діаметром 16
Заводський номер
5001-25-46СП
Кількість на модель
1
№
10
Назва деталі
Шайба 16.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
8
№
11
Назва деталі
Шайба 16.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
11
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М16х1,5-6gх35.88.35.019 ГОСТ 7796-70
Кількість на модель
4
№
12
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
Болт М16х1,5-6gх35.88.35.029 ГОСТ 7796-70
Кількість на модель
№
12
Назва деталі
Паливний бак
Заводський номер
5001-25-10-20СП
Кількість на модель
№
13
Назва деталі
Паливний бак
Заводський номер
5001-25-10СП
Кількість на модель
1
№
13
Назва деталі
Рукав діаметром 16
Заводський номер
5001-25-45СП
Кількість на модель
1
№
14
Назва деталі
Рукав діаметром 16
Заводський номер
5001-25-45-20СП
Кількість на модель
№
14
Назва деталі
Хомут
Заводський номер
415190-02СП
Кількість на модель
1
№
15
Назва деталі
Кронштейн
Заводський номер
5001-25-32СП
Кількість на модель
2
№
16
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310280
Кількість на модель
4
№
17
Назва деталі
Шплінт 4х40.0 ГОСТ 19
Заводський номер
Шплинт 4х40.0 19 ГОСТ 397-79
Кількість на модель
4
№
18
Назва деталі
Втулка
Заводський номер
2501-25-108
Кількість на модель
4
№
19
Назва деталі
Втулка
Заводський номер
2501-25-108-20
Кількість на модель
№
19
Назва деталі
Втулка
Заводський номер
400093
Кількість на модель
4
№
20
Назва деталі
Втулка
Заводський номер
2501-25-33СП
Кількість на модель
2
№
21
Назва деталі
Втулка
Заводський номер
2501-25-33-20СП
Кількість на модель
№
21
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70
Кількість на модель
2
№
22
Назва деталі
Гайка М16х1,5-6Н.6. 029 ГОСТ 5915-70
Заводський номер
Гайка М16х1,5-6Н.6. 029 ГОСТ 5915-70
Кількість на модель
№
22
Назва деталі
Стяжка
Заводський номер
3501-25-53СП
Кількість на модель
2
№
23
Назва деталі
Стяжка
Заводський номер
3501-25-53-20СП
Кількість на модель
№
23
Назва деталі
Гайка MxH-H. ГОСТ
Заводський номер
300265-20
Кількість на модель
№
24
Назва деталі
Горіх MhN. ГОСТ
Заводський номер
300265
Кількість на модель
2
№
24
Назва деталі
Ось вхХ. . .Цхр ГОСТ
Заводський номер
470570
Кількість на модель
4
№
25
Назва деталі
Втулка
Заводський номер
2501-25-33-01-20СП
Кількість на модель
№
26
Назва деталі
Втулка
Заводський номер
2501-25-33-01СП
Кількість на модель
2
№
26
Назва деталі
Амортизатор
Заводський номер
2501-25-37СП
Кількість на модель
8
№
27
Назва деталі
Шайба
Заводський номер
2501-26-341
Кількість на модель
4
№
28
Назва деталі
Шайба
Заводський номер
2501-26-341-20
Кількість на модель
№
28
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280570
Кількість на модель
4
№
29
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280570-20
Кількість на модель
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливного бака Т | 5001-25-3-20СП | |||||||
| Встановлення паливного бака УХЛ | 5001-25-3СП | |||||||
| 1 | Трубопровід | 5001-25-41СП | 1 | 1 | 1 | |||
| 1 | Трубопровід | 5001-25-41-20СП | 1 | |||||
| 2 | Трубопровід | 5001-25-39СП | 1 | 1 | 2 | |||
| 2 | Трубопровід | 5001-25-39-20СП | 2 | |||||
| 3 | Болт М-х ГОСТ | Болт М8-6gх40.58.029 ГОСТ 7795-70 | 3 | |||||
| 3 | Болт М-х ГОСТ | Болт М8-6gх40.58.019 ГОСТ 7795-70 | 4 | 4 | 3 | |||
| 4 | Диск 65T.019G.6402-70 GOST8 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | 4 | 4 | 4 | |||
| 4 | Диск 65T.0221G.6402-70 GOST8 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | 4 | |||||
| 5 | Хомут | 2501-25-133 | 8 | 8 | 5 | |||
| 5 | Хомут | 2501-25-133-20 | 5 | |||||
| 6 | Прокладка | 700-40-6684-05 | 8 | 8 | 6 | |||
| 7 | Трубопровід | 5001-25-43-20СП | 7 | |||||
| 7 | Трубопровід | 5001-25-43СП | 1 | 1 | 7 | |||
| 8 | Трубопровід | 5001-25-44СП | 1 | 1 | 8 | |||
| 8 | Трубопровід | 5001-25-44-20СП | 8 | |||||
| 9 | Рукав діаметром 16 | 2501-25-25-01СП | 2 | 2 | 9 | |||
| 9 | Рукав діаметром 16 | 2501-25-25-01-20СП | 9 | |||||
| 10 | Рукав діаметром 16 | 5001-25-46-20СП | 10 | |||||
| 10 | Рукав діаметром 16 | 5001-25-46СП | 1 | 1 | 10 | |||
| 11 | Шайба 16.ОТ.65Г.019 ГОСТ6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 8 | 8 | 11 | |||
| 11 | Шайба 16.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | 11 | |||||
| 12 | Болт Мх- x ГОСТ | Болт М16х1,5-6gх35.88.35.019 ГОСТ 7796-70 | 4 | 4 | 12 | |||
| 12 | Болт Мх- x ГОСТ | Болт М16х1,5-6gх35.88.35.029 ГОСТ 7796-70 | 12 | |||||
| 13 | Паливний бак | 5001-25-10-20СП | 13 | |||||
| 13 | Паливний бак | 5001-25-10СП | 1 | 1 | 13 | |||
| 14 | Рукав діаметром 16 | 5001-25-45СП | 1 | 1 | 14 | |||
| 14 | Рукав діаметром 16 | 5001-25-45-20СП | 14 | |||||
| 15 | Хомут | 415190-02СП | 1 | 1 | 15 | |||
| 16 | Кронштейн | 5001-25-32СП | 2 | 2 | 16 | |||
| 17 | Шайба згідно з ГОСТ | 310280 | 4 | 4 | 17 | |||
| 18 | Шплінт 4х40.0 ГОСТ 19 | Шплинт 4х40.0 19 ГОСТ 397-79 | 4 | 4 | 18 | |||
| 19 | Втулка | 2501-25-108 | 4 | 4 | 19 | |||
| 19 | Втулка | 2501-25-108-20 | 19 | |||||
| 20 | Втулка | 400093 | 4 | 4 | 20 | |||
| 21 | Втулка | 2501-25-33СП | 2 | 2 | 21 | |||
| 21 | Втулка | 2501-25-33-20СП | 21 | |||||
| 22 | Горіх Mx, N. ГОСТ | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 22 | |||
| 22 | Гайка М16х1,5-6Н.6. 029 ГОСТ 5915-70 | Гайка М16х1,5-6Н.6. 029 ГОСТ 5915-70 | 22 | |||||
| 23 | Стяжка | 3501-25-53СП | 2 | 2 | 23 | |||
| 23 | Стяжка | 3501-25-53-20СП | 23 | |||||
| 24 | Гайка MxH-H. ГОСТ | 300265-20 | 24 | |||||
| 24 | Горіх MhN. ГОСТ | 300265 | 2 | 2 | 24 | |||
| 25 | Ось вхХ. . .Цхр ГОСТ | 470570 | 4 | 4 | 25 | |||
| 26 | Втулка | 2501-25-33-01-20СП | 26 | |||||
| 26 | Втулка | 2501-25-33-01СП | 2 | 2 | 26 | |||
| 27 | Амортизатор | 2501-25-37СП | 8 | 8 | 27 | |||
| 28 | Шайба | 2501-26-341 | 4 | 4 | 28 | |||
| 28 | Шайба | 2501-26-341-20 | 28 | |||||
| 29 | Болт MX-XX за ГОСТ | 280570 | 4 | 4 | 29 | |||
| 29 | Болт MX-XX за ГОСТ | 280570-20 | 29 |
