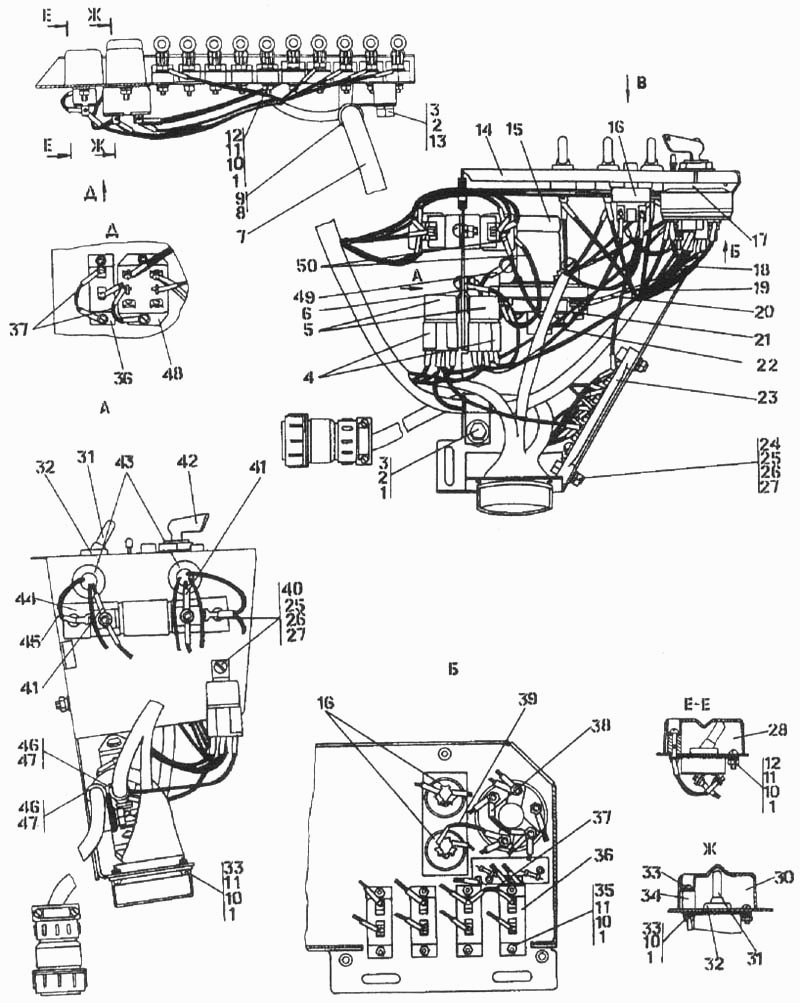

Блок вимикачів
100%
Назва деталі
Блок вимикачів
Заводський номер
3501-10-184-20СП
Кількість на модель
№
Назва деталі
Блок вимикачів
Заводський номер
3501-10-184СП
Кількість на модель
№
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310050
Кількість на модель
22
№
1
Назва деталі
Диск 4.01.08kp.0221 GST 11371-78
Заводський номер
310050-20
Кількість на модель
№
1
Назва деталі
Диск 65T.0221G.6402-70 GOST8
Заводський номер
Шайба 8Т.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
2
Назва деталі
Диск 65T.019G.6402-70 GOST8
Заводський номер
Шайба 8Т.65Г.019 ГОСТ 6402-70
Кількість на модель
2
№
2
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 16.88.35.019
Заводський номер
Болт М8-6gх16.88.35.019 ГОСТ 7796-70
Кількість на модель
2
№
3
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 16.88.35.029
Заводський номер
Болт М8-6gх16.88.35.029 ГОСТ 7796-70
Кількість на модель
№
3
Назва деталі
Гніздова колодка __NT__0__
Заводський номер
607605
Кількість на модель
2
№
4
Назва деталі
Проміжне реле
Заводський номер
901.3747
Кількість на модель
2
№
5
Назва деталі
Провід
Заводський номер
404-10-180-51-20СП
Кількість на модель
№
6
Назва деталі
Провід
Заводський номер
404-10-180-51СП
Кількість на модель
1
№
6
Назва деталі
Джгут
Заводський номер
3501-10-146СП
Кількість на модель
1
№
7
Назва деталі
Джгут
Заводський номер
3501-10-146-20СП
Кількість на модель
№
7
Назва деталі
Хомутик
Заводський номер
700-41-2548
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
1
№
9
Назва деталі
Шайба 4.65Г.0221 ГОСТ
Заводський номер
Шайба 4.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
10
Назва деталі
Шайба 4.65Г.019 ГОСТ
Заводський номер
Шайба 4.65Г.019 ГОСТ 6402-70
Кількість на модель
22
№
10
Назва деталі
Гайка М4-7Н.6.016 ГОСТ 5927-70
Заводський номер
Гайка М4-7Н.6.016 ГОСТ 5927-70
Кількість на модель
20
№
11
Назва деталі
Гайка М4-7Н.6.026 ГОСТ 5927-70
Заводський номер
Гайка М4-7Н.6.026 ГОСТ 5927-70
Кількість на модель
№
11
Назва деталі
Гвинт В.М- хС. ГОСТ
Заводський номер
Винт В.М4-6gх16.58С.026 ГОСТ 17473-80
Кількість на модель
№
12
Назва деталі
Гвинт В.М- хС. ГОСТ
Заводський номер
Винт В.М4-6gх16.58С.016 ГОСТ 17473-80
Кількість на модель
12
№
12
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
2
№
13
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150-20
Кількість на модель
№
13
Назва деталі
Кронштейн
Заводський номер
3501-10-114СП
Кількість на модель
1
№
14
Назва деталі
Кронштейн
Заводський номер
3501-10-114-20СП
Кількість на модель
№
14
Назва деталі
Контактор
Заводський номер
КТ127-Э
Кількість на модель
№
15
Назва деталі
Контактор
Заводський номер
КТ127-У-ХЛ
Кількість на модель
1
№
15
Назва деталі
Кнопковий вимикач __NT__2__37.003.710-80 ТУ __NT__3____NT__1__
Заводський номер
11.3704.000
Кількість на модель
2
№
16
Назва деталі
Замок вмикач
Заводський номер
ВК856-Т
Кількість на модель
№
17
Назва деталі
Замок-вимикач ТУ 37.003.385-73
Заводський номер
ВК856-ХЛ
Кількість на модель
1
№
17
Назва деталі
Провід
Заводський номер
3501-10-129-13-20СП
Кількість на модель
№
18
Назва деталі
Провід
Заводський номер
3501-10-129-13СП
Кількість на модель
1
№
18
Назва деталі
Провід
Заводський номер
3501-10-129СП
Кількість на модель
1
№
19
Назва деталі
Провід
Заводський номер
3501-10-129-20СП
Кількість на модель
№
19
Назва деталі
Провід
Заводський номер
3501-10-187СП
Кількість на модель
1
№
20
Назва деталі
Провід
Заводський номер
3501-10-129-02СП
Кількість на модель
1
№
21
Назва деталі
Провід
Заводський номер
3501-10-129-02-20СП
Кількість на модель
№
21
Назва деталі
Провід
Заводський номер
3501-10-129-01СП
Кількість на модель
1
№
22
Назва деталі
Провід
Заводський номер
3501-10-129-01-20СП
Кількість на модель
№
22
Назва деталі
З'єднувальна панель (п'ятиконтактна) для проводів на передній панелі в зборі (13Ю-3723015)
Заводський номер
ПС5-Т
Кількість на модель
№
23
Назва деталі
З'єднувальна панель (п'ятиконтактна) для проводів на передній панелі в зборі (63-3723015)
Заводський номер
ПС5
Кількість на модель
1
№
23
Назва деталі
З'єднувальна панель ТУ 537.003.1358-88 або ПС__NT__2__Т
Заводський номер
17.3723000
Кількість на модель
1
№
23
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М6-6gх20.58.019 ГОСТ 7798-70
Кількість на модель
2
№
24
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М6-6gх20.58.029 ГОСТ 7798-70
Кількість на модель
№
24
Назва деталі
Гайка М6-7Н.6.019 ГОСТ 5915-70
Заводський номер
Гайка М6-7Н.6.019 ГОСТ 5915-70
Кількість на модель
7
№
25
Назва деталі
Гайка М6-7Н.6.029 ГОСТ 5915-70
Заводський номер
Гайка М6-7Н.6.029 ГОСТ 5915-70
Кількість на модель
№
25
Назва деталі
Диск 65T.0221G.6402-70 GOST6
Заводський номер
Шайба 6Т.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
26
Назва деталі
Диск 65T.019G.6402-70 GOST6
Заводський номер
Шайба 6Т.65Г.019 ГОСТ 6402-70
Кількість на модель
7
№
26
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110
Кількість на модель
7
№
27
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110-20
Кількість на модель
№
27
Назва деталі
Кришка
Заводський номер
3501-10-45
Кількість на модель
1
№
28
Назва деталі
Кришка
Заводський номер
3501-10-44
Кількість на модель
1
№
30
Назва деталі
Ключ
Заводський номер
2501-10-32-20
Кількість на модель
№
31
Назва деталі
Ковпачок
Заводський номер
3501-10-25
Кількість на модель
6
№
31
Назва деталі
Манжета
Заводський номер
400410
Кількість на модель
6
№
32
Назва деталі
Гвинт В.М4-6gх10.58С.016 ГОСТ 17473-80
Заводський номер
Винт В.М4-6gх10.58С.016 ГОСТ 17473-80
Кількість на модель
8
№
33
Назва деталі
Гвинт В.М4-6gх10.58С.026 ГОСТ 17473-80
Заводський номер
Винт В.М4-6gх10.58С.026 ГОСТ 17473-80
Кількість на модель
№
33
Назва деталі
Проставка
Заводський номер
3501-10-46
Кількість на модель
2
№
34
Назва деталі
Гвинт В.М4-6gх12.58С.016 ГОСТ 17475-80
Заводський номер
Винт В.М4-6gх12.58С.016 ГОСТ 17475-80
Кількість на модель
8
№
35
Назва деталі
Гвинт В.М4-6gх12.58С.026 ГОСТ 17475-80
Заводський номер
Винт В.М4-6gх12.58С.026 ГОСТ 17475-80
Кількість на модель
№
35
Назва деталі
Перемикач В- М- Т ТУ- -
Заводський номер
В-45М-Т
Кількість на модель
№
36
Назва деталі
Вимикач В-45М
Заводський номер
В-45М
Кількість на модель
4
№
36
Назва деталі
Провід
Заводський номер
404-10-180-47СП
Кількість на модель
3
№
37
Назва деталі
Провід
Заводський номер
404-10-180-47-20СП
Кількість на модель
№
37
Назва деталі
Провід
Заводський номер
404-10-180-71СП
Кількість на модель
1
№
38
Назва деталі
Провід
Заводський номер
404-10-180-71-20СП
Кількість на модель
№
38
Назва деталі
Провід
Заводський номер
404-10-180-69-20СП
Кількість на модель
№
39
Назва деталі
Провід
Заводський номер
404-10-180-69СП
Кількість на модель
1
№
39
Назва деталі
Провід
Заводський номер
3501-10-129-04СП
Кількість на модель
2
№
41
Назва деталі
Ключ
Заводський номер
2501-10-32
Кількість на модель
1
№
42
Назва деталі
Кільце
Заводський номер
700-40-6695
Кількість на модель
2
№
43
Назва деталі
Додатковий опір 000153 3721 __NT__2__ Восш
Заводський номер
Сопротивление добавочное 000153 3721 Воsсh
Кількість на модель
2
№
44
Назва деталі
Додатковий опір 000 153 2121 Восш
Заводський номер
Сопротивление добавочное 000 153 2121 Воsсh
Кількість на модель
2
№
44
Назва деталі
Провід
Заводський номер
3501-10-129-03СП
Кількість на модель
1
№
45
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
2
№
46
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
1
№
46
Назва деталі
Хомут
Заводський номер
700-41-2866
Кількість на модель
1
№
47
Назва деталі
Перемикач 2ППН-45 ТУ 16-526.016-73 експорт
Заводський номер
2ППН-45 экспорт
Кількість на модель
№
48
Назва деталі
Перемикач ППН- ТУ- -
Заводський номер
2ППН-45
Кількість на модель
1
№
48
Назва деталі
Провід
Заводський номер
46-10-606СП
Кількість на модель
1
№
49
Назва деталі
Провід
Заводський номер
3501-10-188СП
Кількість на модель
2
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок вимикачів | 3501-10-184-20СП | |||||||
| Блок вимикачів | 3501-10-184СП | |||||||
| 1 | Шайба, випуск за ГОСТ | 310050 | 22 | 22 | 1 | |||
| 1 | Диск 4.01.08kp.0221 GST 11371-78 | 310050-20 | 1 | |||||
| 2 | Диск 65T.0221G.6402-70 GOST8 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | 2 | |||||
| 2 | Диск 65T.019G.6402-70 GOST8 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | 2 | 2 | 2 | |||
| 3 | Болт M7796-708-6g×__NT__3__ ГОСТ 16.88.35.019 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | 2 | 2 | 3 | |||
| 3 | Болт M7796-708-6g×__NT__3__ ГОСТ 16.88.35.029 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | 3 | |||||
| 4 | Гніздова колодка __NT__0__ | 607605 | 2 | 2 | 4 | |||
| 5 | Проміжне реле | 901.3747 | 2 | 2 | 5 | |||
| 6 | Провід | 404-10-180-51-20СП | 6 | |||||
| 6 | Провід | 404-10-180-51СП | 1 | 1 | 6 | |||
| 7 | Джгут | 3501-10-146СП | 1 | 1 | 7 | |||
| 7 | Джгут | 3501-10-146-20СП | 7 | |||||
| 8 | Хомутик | 700-41-2548 | 1 | 1 | 8 | |||
| 9 | Прокладка | 700-40-6684-03 | 1 | 1 | 9 | |||
| 10 | Шайба 4.65Г.0221 ГОСТ | Шайба 4.65Г.0221 ГОСТ 6402-70 | 10 | |||||
| 10 | Шайба 4.65Г.019 ГОСТ | Шайба 4.65Г.019 ГОСТ 6402-70 | 22 | 22 | 10 | |||
| 11 | Гайка М4-7Н.6.016 ГОСТ 5927-70 | Гайка М4-7Н.6.016 ГОСТ 5927-70 | 20 | 20 | 11 | |||
| 11 | Гайка М4-7Н.6.026 ГОСТ 5927-70 | Гайка М4-7Н.6.026 ГОСТ 5927-70 | 11 | |||||
| 12 | Гвинт В.М- хС. ГОСТ | Винт В.М4-6gх16.58С.026 ГОСТ 17473-80 | 12 | |||||
| 12 | Гвинт В.М- хС. ГОСТ | Винт В.М4-6gх16.58С.016 ГОСТ 17473-80 | 12 | 12 | 12 | |||
| 13 | Шайба, випуск за ГОСТ | 310150 | 2 | 2 | 13 | |||
| 13 | Шайба, випуск за ГОСТ | 310150-20 | 13 | |||||
| 14 | Кронштейн | 3501-10-114СП | 1 | 1 | 14 | |||
| 14 | Кронштейн | 3501-10-114-20СП | 14 | |||||
| 15 | Контактор | КТ127-Э | 15 | |||||
| 15 | Контактор | КТ127-У-ХЛ | 1 | 1 | 15 | |||
| 16 | Кнопковий вимикач __NT__2__37.003.710-80 ТУ __NT__3____NT__1__ | 11.3704.000 | 2 | 2 | 16 | |||
| 17 | Замок вмикач | ВК856-Т | 17 | |||||
| 17 | Замок-вимикач ТУ 37.003.385-73 | ВК856-ХЛ | 1 | 1 | 17 | |||
| 18 | Провід | 3501-10-129-13-20СП | 18 | |||||
| 18 | Провід | 3501-10-129-13СП | 1 | 1 | 18 | |||
| 19 | Провід | 3501-10-129СП | 1 | 1 | 19 | |||
| 19 | Провід | 3501-10-129-20СП | 19 | |||||
| 20 | Провід | 3501-10-187СП | 1 | 1 | 20 | |||
| 21 | Провід | 3501-10-129-02СП | 1 | 1 | 21 | |||
| 21 | Провід | 3501-10-129-02-20СП | 21 | |||||
| 22 | Провід | 3501-10-129-01СП | 1 | 1 | 22 | |||
| 22 | Провід | 3501-10-129-01-20СП | 22 | |||||
| 23 | З'єднувальна панель (п'ятиконтактна) для проводів на передній панелі в зборі (13Ю-3723015) | ПС5-Т | 23 | |||||
| 23 | З'єднувальна панель (п'ятиконтактна) для проводів на передній панелі в зборі (63-3723015) | ПС5 | 1 | 1 | 23 | |||
| 23 | З'єднувальна панель ТУ 537.003.1358-88 або ПС__NT__2__Т | 17.3723000 | 1 | 1 | 23 | |||
| 24 | Болт М-х ГОСТ | Болт М6-6gх20.58.019 ГОСТ 7798-70 | 2 | 2 | 24 | |||
| 24 | Болт М-х ГОСТ | Болт М6-6gх20.58.029 ГОСТ 7798-70 | 24 | |||||
| 25 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | 7 | 7 | 25 | |||
| 25 | Гайка М6-7Н.6.029 ГОСТ 5915-70 | Гайка М6-7Н.6.029 ГОСТ 5915-70 | 25 | |||||
| 26 | Диск 65T.0221G.6402-70 GOST6 | Шайба 6Т.65Г.0221 ГОСТ 6402-70 | 26 | |||||
| 26 | Диск 65T.019G.6402-70 GOST6 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | 7 | 7 | 26 | |||
| 27 | Шайба, випуск за ГОСТ | 310110 | 7 | 7 | 27 | |||
| 27 | Шайба, випуск за ГОСТ | 310110-20 | 27 | |||||
| 28 | Кришка | 3501-10-45 | 1 | 1 | 28 | |||
| 30 | Кришка | 3501-10-44 | 1 | 1 | 30 | |||
| 31 | Ключ | 2501-10-32-20 | 31 | |||||
| 31 | Ковпачок | 3501-10-25 | 6 | 6 | 31 | |||
| 32 | Манжета | 400410 | 6 | 6 | 32 | |||
| 33 | Гвинт В.М4-6gх10.58С.016 ГОСТ 17473-80 | Винт В.М4-6gх10.58С.016 ГОСТ 17473-80 | 8 | 8 | 33 | |||
| 33 | Гвинт В.М4-6gх10.58С.026 ГОСТ 17473-80 | Винт В.М4-6gх10.58С.026 ГОСТ 17473-80 | 33 | |||||
| 34 | Проставка | 3501-10-46 | 2 | 2 | 34 | |||
| 35 | Гвинт В.М4-6gх12.58С.016 ГОСТ 17475-80 | Винт В.М4-6gх12.58С.016 ГОСТ 17475-80 | 8 | 8 | 35 | |||
| 35 | Гвинт В.М4-6gх12.58С.026 ГОСТ 17475-80 | Винт В.М4-6gх12.58С.026 ГОСТ 17475-80 | 35 | |||||
| 36 | Перемикач В- М- Т ТУ- - | В-45М-Т | 36 | |||||
| 36 | Вимикач В-45М | В-45М | 4 | 4 | 36 | |||
| 37 | Провід | 404-10-180-47СП | 3 | 3 | 37 | |||
| 37 | Провід | 404-10-180-47-20СП | 37 | |||||
| 38 | Провід | 404-10-180-71СП | 1 | 1 | 38 | |||
| 38 | Провід | 404-10-180-71-20СП | 38 | |||||
| 39 | Провід | 404-10-180-69-20СП | 39 | |||||
| 39 | Провід | 404-10-180-69СП | 1 | 1 | 39 | |||
| 41 | Провід | 3501-10-129-04СП | 2 | 2 | 41 | |||
| 42 | Ключ | 2501-10-32 | 1 | 1 | 42 | |||
| 43 | Кільце | 700-40-6695 | 2 | 2 | 43 | |||
| 44 | Додатковий опір 000153 3721 __NT__2__ Восш | Сопротивление добавочное 000153 3721 Воsсh | 2 | 2 | 44 | |||
| 44 | Додатковий опір 000 153 2121 Восш | Сопротивление добавочное 000 153 2121 Воsсh | 2 | 2 | 44 | |||
| 45 | Провід | 3501-10-129-03СП | 1 | 1 | 45 | |||
| 46 | Прокладка | 700-40-6684-04 | 2 | 2 | 46 | |||
| 46 | Хомутик | 700-41-3179 | 1 | 1 | 46 | |||
| 47 | Хомут | 700-41-2866 | 1 | 1 | 47 | |||
| 48 | Перемикач 2ППН-45 ТУ 16-526.016-73 експорт | 2ППН-45 экспорт | 48 | |||||
| 48 | Перемикач ППН- ТУ- - | 2ППН-45 | 1 | 1 | 48 | |||
| 49 | Провід | 46-10-606СП | 1 | 1 | 49 | |||
| 50 | Провід | 3501-10-188СП | 2 | 2 | 50 |
