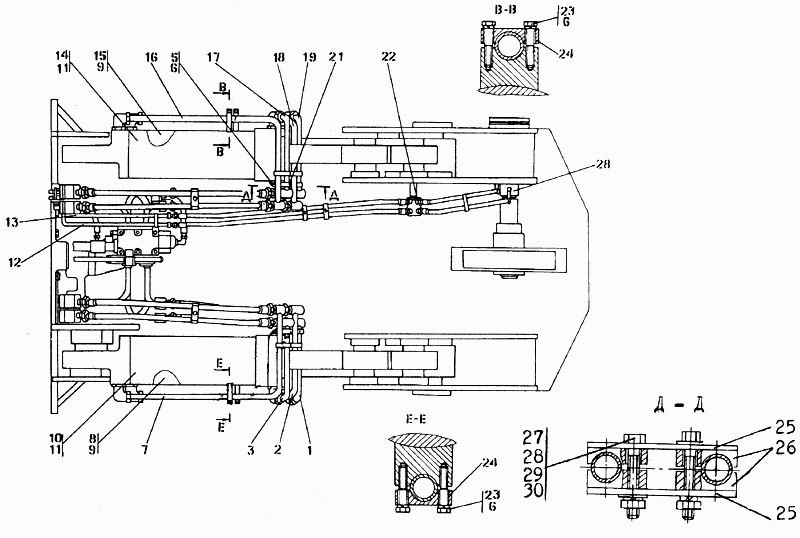

Гідросистема розпушувального обладнання
100%
Назва деталі
Трубопровід
Заводський номер
3501-98-512СП
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
3501-98-512-20СП
Кількість на модель
№
1
Назва деталі
Трубопровід
Заводський номер
3501-98-513-01СП
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
3501-98-513-01-20СП
Кількість на модель
№
2
Назва деталі
Трубопровід
Заводський номер
46-98-517СП
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
46-98-517-20СП
Кількість на модель
№
3
Назва деталі
Шайба 12.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
6
Назва деталі
Шайба 12.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
13
№
6
Назва деталі
Трубопровід
Заводський номер
3501-98-514СП
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
3501-98-514-20СП
Кількість на модель
№
7
Назва деталі
Гідроциліндр
Заводський номер
46-98-510-01СП
Кількість на модель
1
№
8
Назва деталі
Гідроциліндр
Заводський номер
46-98-510-01-20СП
Кількість на модель
№
8
Назва деталі
Гідроциліндр
Заводський номер
Г46-98-510-20СП
Кількість на модель
№
9
Назва деталі
Гідроциліндр
Заводський номер
Г46-98-510СП
Кількість на модель
2
№
9
Назва деталі
Гідроциліндр
Заводський номер
46-98-511-02СП
Кількість на модель
1
№
10
Назва деталі
Гідроциліндр
Заводський номер
46-98-511-02-20СП
Кількість на модель
№
10
Назва деталі
Гідроциліндр
Заводський номер
Г46-98-511-01СП
Кількість на модель
2
№
11
Назва деталі
Гідроциліндр
Заводський номер
Г46-98-511-01-20СП
Кількість на модель
№
11
Назва деталі
Трубопровід
Заводський номер
2501-98-538СП
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
2501-98-538-20СП
Кількість на модель
№
12
Назва деталі
Трубопровід
Заводський номер
2501-98-537-20СП
Кількість на модель
№
13
Назва деталі
Трубопровід
Заводський номер
2501-98-537СП
Кількість на модель
1
№
13
Назва деталі
Гідроциліндр
Заводський номер
46-98-511-01СП
Кількість на модель
1
№
14
Назва деталі
Гідроциліндр
Заводський номер
46-98-511-01-20СП
Кількість на модель
№
14
Назва деталі
Гідроциліндр
Заводський номер
46-98-510СП
Кількість на модель
1
№
15
Назва деталі
Гідроциліндр
Заводський номер
46-98-510-20СП
Кількість на модель
№
15
Назва деталі
Трубопровід
Заводський номер
3501-98-514-01-20СП
Кількість на модель
№
16
Назва деталі
Трубопровід
Заводський номер
3501-98-514-01СП
Кількість на модель
1
№
16
Назва деталі
Трубопровід
Заводський номер
46-98-517-01СП
Кількість на модель
1
№
17
Назва деталі
Трубопровід
Заводський номер
46-98-517-01-20СП
Кількість на модель
№
17
Назва деталі
Трубопровід
Заводський номер
3501-98-513СП
Кількість на модель
1
№
18
Назва деталі
Трубопровід
Заводський номер
3501-98-513-20СП
Кількість на модель
№
18
Назва деталі
Трубопровід
Заводський номер
3501-98-512-01СП
Кількість на модель
1
№
19
Назва деталі
Трубопровід
Заводський номер
3501-98-512-01-20СП
Кількість на модель
№
19
Назва деталі
Перехідник
Заводський номер
2501-98-539-20СП
Кількість на модель
№
22
Назва деталі
Перехідник
Заводський номер
2501-98-539СП
Кількість на модель
1
№
22
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70
Кількість на модель
8
№
23
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70
Кількість на модель
№
23
Назва деталі
Пряжка
Заводський номер
46-98-519
Кількість на модель
4
№
24
Назва деталі
Пряжка
Заводський номер
46-98-519-20
Кількість на модель
№
24
Назва деталі
Планка
Заводський номер
3501-98-503-20
Кількість на модель
№
25
Назва деталі
Планка
Заводський номер
3501-98-503
Кількість на модель
8
№
25
Назва деталі
Пряжка
Заводський номер
3501-98-505
Кількість на модель
16
№
26
Назва деталі
Пряжка
Заводський номер
3501-98-505-20
Кількість на модель
№
26
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280570
Кількість на модель
8
№
27
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280570-20
Кількість на модель
№
27
Назва деталі
Механізм зміни вильоту зуба
Заводський номер
46-98-524-01-20СП
Кількість на модель
1
№
28
Назва деталі
Гайка Mx, H.X ГОСТ
Заводський номер
300270-20
Кількість на модель
№
28
Назва деталі
Гайка Mx, H.X ГОСТ
Заводський номер
300270
Кількість на модель
8
№
28
Назва деталі
Шайба ГОСТ
Заводський номер
310270
Кількість на модель
8
№
29
Назва деталі
Шайба ГОСТ
Заводський номер
310270-20
Кількість на модель
№
29
Назва деталі
Шайба 16.ОТ.65Г.019 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Кількість на модель
8
№
30
Назва деталі
Шайба 16.ОТ.65Г.0221 ГОСТ6402-70
Заводський номер
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Кількість на модель
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 3501-98-512СП | 1 | 1 | 1 | |||
| 1 | Трубопровід | 3501-98-512-20СП | 1 | |||||
| 2 | Трубопровід | 3501-98-513-01СП | 1 | 1 | 2 | |||
| 2 | Трубопровід | 3501-98-513-01-20СП | 2 | |||||
| 3 | Трубопровід | 46-98-517СП | 1 | 1 | 3 | |||
| 3 | Трубопровід | 46-98-517-20СП | 3 | |||||
| 6 | Шайба 12.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | 6 | |||||
| 6 | Шайба 12.ОТ.65Г.019 ГОСТ6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 13 | 13 | 6 | |||
| 7 | Трубопровід | 3501-98-514СП | 1 | 1 | 7 | |||
| 7 | Трубопровід | 3501-98-514-20СП | 7 | |||||
| 8 | Гідроциліндр | 46-98-510-01СП | 1 | 1 | 8 | |||
| 8 | Гідроциліндр | 46-98-510-01-20СП | 8 | |||||
| 9 | Гідроциліндр | Г46-98-510-20СП | 9 | |||||
| 9 | Гідроциліндр | Г46-98-510СП | 2 | 2 | 9 | |||
| 10 | Гідроциліндр | 46-98-511-02СП | 1 | 1 | 10 | |||
| 10 | Гідроциліндр | 46-98-511-02-20СП | 10 | |||||
| 11 | Гідроциліндр | Г46-98-511-01СП | 2 | 2 | 11 | |||
| 11 | Гідроциліндр | Г46-98-511-01-20СП | 11 | |||||
| 12 | Трубопровід | 2501-98-538СП | 1 | 1 | 12 | |||
| 12 | Трубопровід | 2501-98-538-20СП | 12 | |||||
| 13 | Трубопровід | 2501-98-537-20СП | 13 | |||||
| 13 | Трубопровід | 2501-98-537СП | 1 | 1 | 13 | |||
| 14 | Гідроциліндр | 46-98-511-01СП | 1 | 1 | 14 | |||
| 14 | Гідроциліндр | 46-98-511-01-20СП | 14 | |||||
| 15 | Гідроциліндр | 46-98-510СП | 1 | 1 | 15 | |||
| 15 | Гідроциліндр | 46-98-510-20СП | 15 | |||||
| 16 | Трубопровід | 3501-98-514-01-20СП | 16 | |||||
| 16 | Трубопровід | 3501-98-514-01СП | 1 | 1 | 16 | |||
| 17 | Трубопровід | 46-98-517-01СП | 1 | 1 | 17 | |||
| 17 | Трубопровід | 46-98-517-01-20СП | 17 | |||||
| 18 | Трубопровід | 3501-98-513СП | 1 | 1 | 18 | |||
| 18 | Трубопровід | 3501-98-513-20СП | 18 | |||||
| 19 | Трубопровід | 3501-98-512-01СП | 1 | 1 | 19 | |||
| 19 | Трубопровід | 3501-98-512-01-20СП | 19 | |||||
| 22 | Перехідник | 2501-98-539-20СП | 22 | |||||
| 22 | Перехідник | 2501-98-539СП | 1 | 1 | 22 | |||
| 23 | Болт М-х ГОСТ | Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70 | 8 | 8 | 23 | |||
| 23 | Болт М-х ГОСТ | Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70 | 23 | |||||
| 24 | Пряжка | 46-98-519 | 4 | 4 | 24 | |||
| 24 | Пряжка | 46-98-519-20 | 24 | |||||
| 25 | Планка | 3501-98-503-20 | 25 | |||||
| 25 | Планка | 3501-98-503 | 8 | 8 | 25 | |||
| 26 | Пряжка | 3501-98-505 | 16 | 16 | 26 | |||
| 26 | Пряжка | 3501-98-505-20 | 26 | |||||
| 27 | Болт MX-XX за ГОСТ | 280570 | 8 | 8 | 27 | |||
| 27 | Болт MX-XX за ГОСТ | 280570-20 | 27 | |||||
| 28 | Механізм зміни вильоту зуба | 46-98-524-01-20СП | 1 | 1 | 28 | |||
| 28 | Гайка Mx, H.X ГОСТ | 300270-20 | 28 | |||||
| 28 | Гайка Mx, H.X ГОСТ | 300270 | 8 | 8 | 28 | |||
| 29 | Шайба ГОСТ | 310270 | 8 | 8 | 29 | |||
| 29 | Шайба ГОСТ | 310270-20 | 29 | |||||
| 30 | Шайба 16.ОТ.65Г.019 ГОСТ6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 8 | 8 | 30 | |||
| 30 | Шайба 16.ОТ.65Г.0221 ГОСТ6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | 30 |
