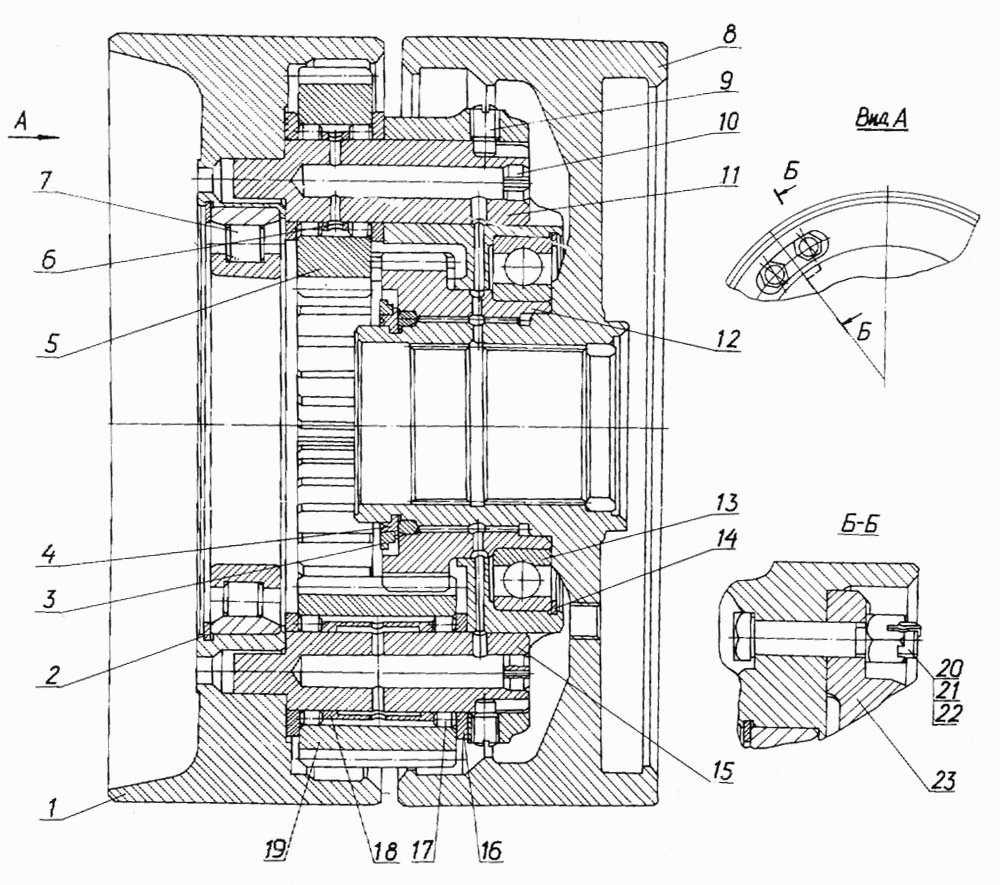

Механізм реверсу
100%
Назва деталі
Механізм реверсу
Заводський номер
47-12-135-СП
Кількість на модель
2
№
Назва деталі
Механізм реверсу
Заводський номер
47-12-135-20-СП
Кількість на модель
№
Назва деталі
Гальмо
Заводський номер
46-12-96
Кількість на модель
2
№
1
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2396
Кількість на модель
2
№
2
Назва деталі
КІЛЬЦО
Заводський номер
25-12-12
Кількість на модель
2
№
3
Назва деталі
КІЛЬЦО
Заводський номер
25-12-11
Кількість на модель
2
№
4
Назва деталі
Шестерня
Заводський номер
25-12-78
Кількість на модель
6
№
5
Назва деталі
Втулка
Заводський номер
25-12-209
Кількість на модель
6
№
6
Назва деталі
Підшипник ГОСТ
Заводський номер
90-2132М
Кількість на модель
2
№
7
Назва деталі
Барабан
Заводський номер
25-12-112-СП
Кількість на модель
2
№
8
Назва деталі
Гвинт
Заводський номер
700-35-2092
Кількість на модель
12
№
9
Назва деталі
Штифт
Заводський номер
700-32-2126
Кількість на модель
12
№
10
Назва деталі
Вісь сателіта
Заводський номер
25-12-213
Кількість на модель
6
№
11
Назва деталі
Шестерня
Заводський номер
25-12-113-СП
Кількість на модель
2
№
12
Назва деталі
Підшипник
Заводський номер
128 ГОСТ 8338-75
Кількість на модель
2
№
13
Назва деталі
Кільце С210 ГОСТ13941-86
Заводський номер
700-58-2096
Кількість на модель
2
№
14
Назва деталі
Вісь сателіта
Заводський номер
25-12-212
Кількість на модель
6
№
15
Назва деталі
Кільце упорне
Заводський номер
25-12-211
Кількість на модель
24
№
16
Назва деталі
Ролик х ПРДУ
Заводський номер
46 9218 0740
Кількість на модель
504
№
17
Назва деталі
Втулка
Заводський номер
25-12-208
Кількість на модель
6
№
18
Назва деталі
Шестерня
Заводський номер
25-12-67
Кількість на модель
6
№
19
Назва деталі
Болт
Заводський номер
700-28-2156
Кількість на модель
12
№
20
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
300335
Кількість на модель
12
№
21
Назва деталі
Шплінт х ГОСТ
Заводський номер
Шплинт 4х36.019 ГОСТ 397-76
Кількість на модель
12
№
22
Назва деталі
Посібник
Заводський номер
46-12-97
Кількість на модель
2
№
23
Назва деталі
Посібник
Заводський номер
46-12-97-20
Кількість на модель
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Механізм реверсу | 47-12-135-СП | 2 | 2 | |||||
| Механізм реверсу | 47-12-135-20-СП | |||||||
| 1 | Гальмо | 46-12-96 | 2 | 2 | 1 | |||
| 2 | Кільце С ГОСТ | 700-58-2396 | 2 | 2 | 2 | |||
| 3 | КІЛЬЦО | 25-12-12 | 2 | 2 | 3 | |||
| 4 | КІЛЬЦО | 25-12-11 | 2 | 2 | 4 | |||
| 5 | Шестерня | 25-12-78 | 6 | 6 | 5 | |||
| 6 | Втулка | 25-12-209 | 6 | 6 | 6 | |||
| 7 | Підшипник ГОСТ | 90-2132М | 2 | 2 | 7 | |||
| 8 | Барабан | 25-12-112-СП | 2 | 2 | 8 | |||
| 9 | Гвинт | 700-35-2092 | 12 | 12 | 9 | |||
| 10 | Штифт | 700-32-2126 | 12 | 12 | 10 | |||
| 11 | Вісь сателіта | 25-12-213 | 6 | 6 | 11 | |||
| 12 | Шестерня | 25-12-113-СП | 2 | 2 | 12 | |||
| 13 | Підшипник | 128 ГОСТ 8338-75 | 2 | 2 | 13 | |||
| 14 | Кільце С210 ГОСТ13941-86 | 700-58-2096 | 2 | 2 | 14 | |||
| 15 | Вісь сателіта | 25-12-212 | 6 | 6 | 15 | |||
| 16 | Кільце упорне | 25-12-211 | 24 | 24 | 16 | |||
| 17 | Ролик х ПРДУ | 46 9218 0740 | 504 | 504 | 17 | |||
| 18 | Втулка | 25-12-208 | 6 | 6 | 18 | |||
| 19 | Шестерня | 25-12-67 | 6 | 6 | 19 | |||
| 20 | Болт | 700-28-2156 | 12 | 12 | 20 | |||
| 21 | Горіх Mx, N. ГОСТ | 300335 | 12 | 12 | 21 | |||
| 22 | Шплінт х ГОСТ | Шплинт 4х36.019 ГОСТ 397-76 | 12 | 12 | 22 | |||
| 23 | Посібник | 46-12-97 | 2 | 2 | 23 | |||
| 23 | Посібник | 46-12-97-20 | 23 |
