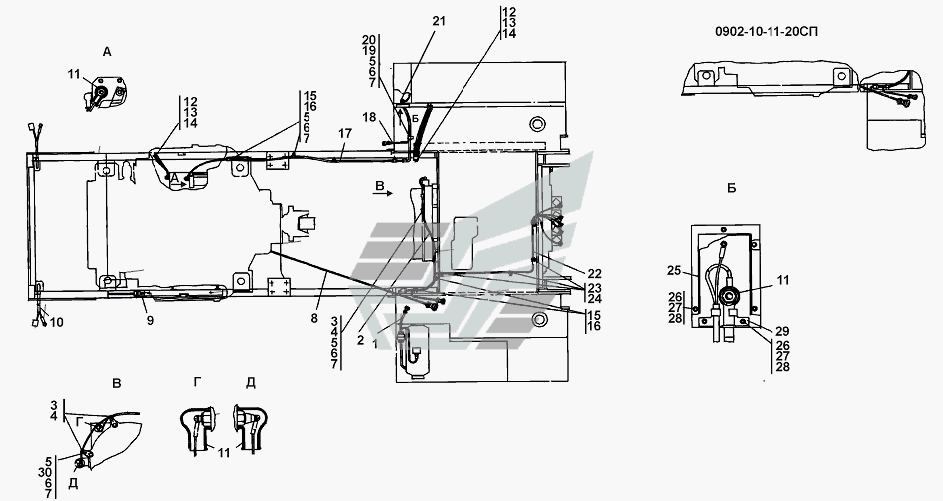

Встановлення електрообладнання на рамі
100%
Назва деталі
Встановлення електрообладнання на рамі
Заводський номер
0902-10-11-20СП(SP)
Кількість на модель
№
Назва деталі
Жгут
Заводський номер
0902-10-101СП(SP)
Кількість на модель
№
1
Назва деталі
Жгут
Заводський номер
0902-10-101-20СП(SP)
Кількість на модель
1
№
1
Назва деталі
Жгут
Заводський номер
1106-10-105-20СП(SP)
Кількість на модель
1
№
2
Назва деталі
Жгут
Заводський номер
1106-10-105СП(SP)
Кількість на модель
№
2
Назва деталі
Прокладка
Заводський номер
700-40-6684-07
Кількість на модель
3
№
3
Назва деталі
Хомутик
Заводський номер
700-41-3310
Кількість на модель
3
№
4
Назва деталі
гвинт
Заводський номер
Болт M8-6gx16
Кількість на модель
15
№
5
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
15
№
6
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150-20
Кількість на модель
15
№
7
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
№
7
Назва деталі
Електрообладнання двигуна
Заводський номер
1102-10-12-20СП(SP)
Кількість на модель
1
№
8
Назва деталі
Електрообладнання двигуна
Заводський номер
1102-10-12СП(SP)
Кількість на модель
№
8
Назва деталі
Електрообладнання підігрівача
Заводський номер
1106-10-16-02СП(SP)
Кількість на модель
-
№
9
Назва деталі
Електрообладнання переднього облицювання
Заводський номер
0902-10-13-20СП (SP)
Кількість на модель
1
№
10
Назва деталі
Електрообладнання переднього облицювання
Заводський номер
0902-10-13-10СП(SP)
Кількість на модель
№
10
Назва деталі
Електрообладнання переднього облицювання
Заводський номер
0902-10-13СП(SP)
Кількість на модель
№
10
Назва деталі
Наконечник
Заводський номер
700-40-5606
Кількість на модель
4
№
11
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7796-70
Заводський номер
28 0320-20
Кількість на модель
2
№
12
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7795-70
Заводський номер
28 0320
Кількість на модель
№
12
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
2
№
13
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
14
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
2
№
14
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
7
№
15
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
7
№
16
Назва деталі
Провід
Заводський номер
312001-10-131-20СП -20(SP)
Кількість на модель
1
№
17
Назва деталі
Провід
Заводський номер
312001-10-131СП(SP)
Кількість на модель
№
17
Назва деталі
Жгут
Заводський номер
1106-10-104-20СП(SP)
Кількість на модель
1
№
18
Назва деталі
Жгут
Заводський номер
1106-10-104СП(SP)
Кількість на модель
№
18
Назва деталі
Хомутик
Заводський номер
700-41-2548
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
700-40-6684-02
Кількість на модель
1
№
20
Назва деталі
Встановлення електрообладнання в контейнері АКБ
Заводський номер
0902-10-12СП(SP)
Кількість на модель
№
21
Назва деталі
Встановлення електрообладнання в контейнері АКБ
Заводський номер
0902-10-12-20СП(SP)
Кількість на модель
1
№
21
Назва деталі
Встановлення електрообладнання в контейнері АКБ
Заводський номер
0902-10-12-10СП(SP)
Кількість на модель
№
21
Назва деталі
Жгут
Заводський номер
0902-10-102-20СП(SP)
Кількість на модель
1
№
22
Назва деталі
Жгут
Заводський номер
0902-10-102СП(SP)
Кількість на модель
№
22
Назва деталі
Хомутик
Заводський номер
41 5119
Кількість на модель
4
№
23
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
4
№
24
Назва деталі
Кожух
Заводський номер
404-10-17
Кількість на модель
№
25
Назва деталі
Кожух
Заводський номер
404-10-17-20
Кількість на модель
1
№
25
Назва деталі
Гайка M
Заводський номер
Гайка М6
Кількість на модель
5
№
26
Назва деталі
Диск 6T
Заводський номер
Шайба 6Т
Кількість на модель
5
№
27
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110
Кількість на модель
№
28
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110-20
Кількість на модель
5
№
28
Назва деталі
Затискач
Заводський номер
404-10-22
Кількість на модель
№
29
Назва деталі
Затискач
Заводський номер
404-10-22-20
Кількість на модель
1
№
29
Назва деталі
Гайка М8
Заводський номер
Гайка М8
Кількість на модель
2
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення електрообладнання на рамі | 0902-10-11-20СП(SP) | |||||||
| 1 | Жгут | 0902-10-101СП(SP) | 1 | |||||
| 1 | Жгут | 0902-10-101-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Жгут | 1106-10-105-20СП(SP) | 1 | 1 | 2 | |||
| 2 | Жгут | 1106-10-105СП(SP) | 2 | |||||
| 3 | Прокладка | 700-40-6684-07 | 3 | 3 | 3 | |||
| 4 | Хомутик | 700-41-3310 | 3 | 3 | 4 | |||
| 5 | гвинт | Болт M8-6gx16 | 15 | 15 | 5 | |||
| 6 | Диск 8T | Шайба 8Т | 15 | 15 | 6 | |||
| 7 | Шайба, випуск за ГОСТ | 310150-20 | 15 | 15 | 7 | |||
| 7 | Шайба, випуск за ГОСТ | 310150 | 7 | |||||
| 8 | Електрообладнання двигуна | 1102-10-12-20СП(SP) | 1 | 1 | 8 | |||
| 8 | Електрообладнання двигуна | 1102-10-12СП(SP) | 8 | |||||
| 9 | Електрообладнання підігрівача | 1106-10-16-02СП(SP) | - | - | 9 | |||
| 10 | Електрообладнання переднього облицювання | 0902-10-13-20СП (SP) | 1 | 1 | 10 | |||
| 10 | Електрообладнання переднього облицювання | 0902-10-13-10СП(SP) | 10 | |||||
| 10 | Електрообладнання переднього облицювання | 0902-10-13СП(SP) | 10 | |||||
| 11 | Наконечник | 700-40-5606 | 4 | 4 | 11 | |||
| 12 | Болт M12x1,25-6gx20 ГОСТ 7796-70 | 28 0320-20 | 2 | 2 | 12 | |||
| 12 | Болт M12x1,25-6gx20 ГОСТ 7795-70 | 28 0320 | 12 | |||||
| 13 | Диск __NT__0__OT | Шайба 12 ОТ | 2 | 2 | 13 | |||
| 14 | Шайба згідно з ГОСТ | 310210 | 14 | |||||
| 14 | Шайба згідно з ГОСТ | 310210-20 | 2 | 2 | 14 | |||
| 15 | Прокладка | 700-40-6684-04 | 7 | 7 | 15 | |||
| 16 | Хомутик | 700-41-3179 | 7 | 7 | 16 | |||
| 17 | Провід | 312001-10-131-20СП -20(SP) | 1 | 1 | 17 | |||
| 17 | Провід | 312001-10-131СП(SP) | 17 | |||||
| 18 | Жгут | 1106-10-104-20СП(SP) | 1 | 1 | 18 | |||
| 18 | Жгут | 1106-10-104СП(SP) | 18 | |||||
| 19 | Хомутик | 700-41-2548 | 1 | 1 | 19 | |||
| 20 | Прокладка | 700-40-6684-02 | 1 | 1 | 20 | |||
| 21 | Встановлення електрообладнання в контейнері АКБ | 0902-10-12СП(SP) | 21 | |||||
| 21 | Встановлення електрообладнання в контейнері АКБ | 0902-10-12-20СП(SP) | 1 | 1 | 21 | |||
| 21 | Встановлення електрообладнання в контейнері АКБ | 0902-10-12-10СП(SP) | 21 | |||||
| 22 | Жгут | 0902-10-102-20СП(SP) | 1 | 1 | 22 | |||
| 22 | Жгут | 0902-10-102СП(SP) | 22 | |||||
| 23 | Хомутик | 41 5119 | 4 | 4 | 23 | |||
| 24 | Прокладка | 700-40-6684-06 | 4 | 4 | 24 | |||
| 25 | Кожух | 404-10-17 | 25 | |||||
| 25 | Кожух | 404-10-17-20 | 1 | 1 | 25 | |||
| 26 | Гайка M | Гайка М6 | 5 | 5 | 26 | |||
| 27 | Диск 6T | Шайба 6Т | 5 | 5 | 27 | |||
| 28 | Шайба, випуск за ГОСТ | 310110 | 28 | |||||
| 28 | Шайба, випуск за ГОСТ | 310110-20 | 5 | 5 | 28 | |||
| 29 | Затискач | 404-10-22 | 29 | |||||
| 29 | Затискач | 404-10-22-20 | 1 | 1 | 29 | |||
| 30 | Гайка М8 | Гайка М8 | 2 | 2 | 30 |
