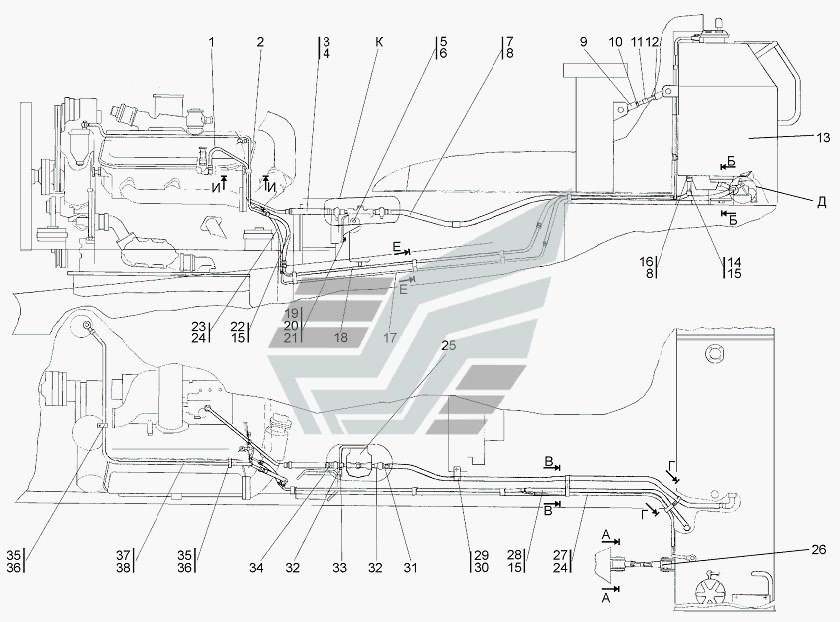

Установка бака
100%
Назва деталі
Трубопровід
Заводський номер
0902-25- 17-20СП(SP)
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
0902-25-17СП(SP)
Кількість на модель
№
1
Назва деталі
Трубопровід
Заводський номер
0902-25-12СП (SP)
Кількість на модель
№
2
Назва деталі
Трубопровід
Заводський номер
0902-25-12-20СП (SP)
Кількість на модель
1
№
2
Назва деталі
Рукав
Заводський номер
46 0601-07
Кількість на модель
№
3
Назва деталі
Шланговий хомут
Заводський номер
Шланговый хомут
Кількість на модель
2
№
4
Назва деталі
гвинт
Заводський номер
Болт M8-6gx25
Кількість на модель
2
№
5
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
8
№
6
Назва деталі
Рукав
Заводський номер
404-26-213-32СП (SP)
Кількість на модель
№
7
Назва деталі
Рукав
Заводський номер
404-26-213-32-20CП(SP)
Кількість на модель
1
№
7
Назва деталі
Кільце- - -
Заводський номер
Кольцо 012-016-25-2-51-1668
Кількість на модель
3
№
8
Назва деталі
Втулка
Заводський номер
311102-25-19-01 СП (SP)
Кількість на модель
№
9
Назва деталі
Втулка
Заводський номер
311102-25-19-01-20СП -20(SP)
Кількість на модель
2
№
9
Назва деталі
Гайка М16х1,
Заводський номер
Гайка М16x1,5
Кількість на модель
2
№
10
Назва деталі
Стрижень
Заводський номер
2001-25-27-20
Кількість на модель
2
№
11
Назва деталі
Стрижень
Заводський номер
2001-25-27
Кількість на модель
№
11
Назва деталі
Гайка Mx-LH-H ГОСТ
Заводський номер
30 0265
Кількість на модель
№
12
Назва деталі
Гайка Mx-LH-H ГОСТ
Заводський номер
30 0265-20
Кількість на модель
2
№
12
Назва деталі
Бак
Заводський номер
0902-25-1 ОСП (SP)
Кількість на модель
№
13
Назва деталі
Бак
Заводський номер
0902-25-10-20СП(SP)
Кількість на модель
1
№
13
Назва деталі
Кутник
Заводський номер
311102-26-51-03СП(SP)
Кількість на модель
№
14
Назва деталі
Кутник
Заводський номер
311102-26-514-03-20СП -20(SP)
Кількість на модель
1
№
14
Назва деталі
Кільце- - -
Заводський номер
Кольцо 008-010-14-2-51-1668
Кількість на модель
5
№
15
Назва деталі
Перехідник
Заводський номер
0902-25-19-20
Кількість на модель
1
№
16
Назва деталі
Перехідник
Заводський номер
0902-25-19
Кількість на модель
№
16
Назва деталі
Трубопровід
Заводський номер
0902-25- 13СП(SP)
Кількість на модель
№
17
Назва деталі
Трубопровід
Заводський номер
0902-25-13-20СП(SP)
Кількість на модель
1
№
17
Назва деталі
Трубопровід
Заводський номер
0902-25-14СП(SP)
Кількість на модель
№
18
Назва деталі
Трубопровід
Заводський номер
0902-25-14-20СП(SP)
Кількість на модель
1
№
18
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт M12x1,25-6gx25
Кількість на модель
2
№
19
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
2
№
20
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
21
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
2
№
21
Назва деталі
Рукав
Заводський номер
311102-26-517-21-20СП -20(SP)
Кількість на модель
1
№
22
Назва деталі
Рукав
Заводський номер
311102-26-517-21СП (SP)
Кількість на модель
№
22
Назва деталі
Рукав
Заводський номер
46 0301-01
Кількість на модель
№
23
Назва деталі
Рукав
Заводський номер
46 0301-01-20
Кількість на модель
1
№
23
Назва деталі
Хомут стяжний черв'ячний
Заводський номер
Хомут стяжной червячный
Кількість на модель
4
№
24
Назва деталі
Фільтр грубого очищення палива
Заводський номер
Фильтр грубой очистки топлива
Кількість на модель
1
№
25
Назва деталі
Втулка
Заводський номер
311102-25-19-02СП(SP)
Кількість на модель
№
26
Назва деталі
Втулка
Заводський номер
311102-25-19-02-20СП -20(SP)
Кількість на модель
2
№
26
Назва деталі
Рукав
Заводський номер
46 0301-06
Кількість на модель
№
27
Назва деталі
Рукав
Заводський номер
46 0301-06-20
Кількість на модель
1
№
27
Назва деталі
Рукав
Заводський номер
311102-26-517-15-20СП -20(SP)
Кількість на модель
1
№
28
Назва деталі
Рукав
Заводський номер
311102-26-51-15СП(SP)
Кількість на модель
№
28
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
3
№
29
Назва деталі
Хомутик
Заводський номер
700-41-3178
Кількість на модель
1
№
30
Назва деталі
Перехідник
Заводський номер
1102-25-17
Кількість на модель
№
31
Назва деталі
Наконечник
Заводський номер
1102-25-10
Кількість на модель
№
32
Назва деталі
Кронштейн
Заводський номер
0602-25-64
Кількість на модель
№
33
Назва деталі
Кронштейн
Заводський номер
0602-25-64-20
Кількість на модель
1
№
33
Назва деталі
Перехідник
Заводський номер
1102-25-11
Кількість на модель
№
34
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
7
№
35
Назва деталі
Хомут
Заводський номер
700-41-2866
Кількість на модель
7
№
36
Назва деталі
Трубопровід
Заводський номер
0902-25-21-20СП(SP)
Кількість на модель
1
№
37
Назва деталі
Трубопровід
Заводський номер
0902-25-21 СП (SP)
Кількість на модель
№
37
Назва деталі
Трубопровід
Заводський номер
0902-25-22СП(SP)
Кількість на модель
№
38
Назва деталі
Трубопровід
Заводський номер
0902-25-22-20СП(SP)
Кількість на модель
1
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 0902-25- 17-20СП(SP) | 1 | 1 | 1 | |||
| 1 | Трубопровід | 0902-25-17СП(SP) | 1 | |||||
| 2 | Трубопровід | 0902-25-12СП (SP) | 2 | |||||
| 2 | Трубопровід | 0902-25-12-20СП (SP) | 1 | 1 | 2 | |||
| 3 | Рукав | 46 0601-07 | 3 | |||||
| 4 | Шланговий хомут | Шланговый хомут | 2 | 2 | 4 | |||
| 5 | гвинт | Болт M8-6gx25 | 2 | 2 | 5 | |||
| 6 | Диск 8T | Шайба 8Т | 8 | 8 | 6 | |||
| 7 | Рукав | 404-26-213-32СП (SP) | 7 | |||||
| 7 | Рукав | 404-26-213-32-20CП(SP) | 1 | 1 | 7 | |||
| 8 | Кільце- - - | Кольцо 012-016-25-2-51-1668 | 3 | 3 | 8 | |||
| 9 | Втулка | 311102-25-19-01 СП (SP) | 9 | |||||
| 9 | Втулка | 311102-25-19-01-20СП -20(SP) | 2 | 2 | 9 | |||
| 10 | Гайка М16х1, | Гайка М16x1,5 | 2 | 2 | 10 | |||
| 11 | Стрижень | 2001-25-27-20 | 2 | 2 | 11 | |||
| 11 | Стрижень | 2001-25-27 | 11 | |||||
| 12 | Гайка Mx-LH-H ГОСТ | 30 0265 | 12 | |||||
| 12 | Гайка Mx-LH-H ГОСТ | 30 0265-20 | 2 | 2 | 12 | |||
| 13 | Бак | 0902-25-1 ОСП (SP) | 13 | |||||
| 13 | Бак | 0902-25-10-20СП(SP) | 1 | 1 | 13 | |||
| 14 | Кутник | 311102-26-51-03СП(SP) | 14 | |||||
| 14 | Кутник | 311102-26-514-03-20СП -20(SP) | 1 | 1 | 14 | |||
| 15 | Кільце- - - | Кольцо 008-010-14-2-51-1668 | 5 | 5 | 15 | |||
| 16 | Перехідник | 0902-25-19-20 | 1 | 1 | 16 | |||
| 16 | Перехідник | 0902-25-19 | 16 | |||||
| 17 | Трубопровід | 0902-25- 13СП(SP) | 17 | |||||
| 17 | Трубопровід | 0902-25-13-20СП(SP) | 1 | 1 | 17 | |||
| 18 | Трубопровід | 0902-25-14СП(SP) | 18 | |||||
| 18 | Трубопровід | 0902-25-14-20СП(SP) | 1 | 1 | 18 | |||
| 19 | Болт M12x1, __NT__1__ | Болт M12x1,25-6gx25 | 2 | 2 | 19 | |||
| 20 | Диск __NT__0__OT | Шайба 12 ОТ | 2 | 2 | 20 | |||
| 21 | Шайба згідно з ГОСТ | 310210 | 21 | |||||
| 21 | Шайба згідно з ГОСТ | 310210-20 | 2 | 2 | 21 | |||
| 22 | Рукав | 311102-26-517-21-20СП -20(SP) | 1 | 1 | 22 | |||
| 22 | Рукав | 311102-26-517-21СП (SP) | 22 | |||||
| 23 | Рукав | 46 0301-01 | 23 | |||||
| 23 | Рукав | 46 0301-01-20 | 1 | 1 | 23 | |||
| 24 | Хомут стяжний черв'ячний | Хомут стяжной червячный | 4 | 4 | 24 | |||
| 25 | Фільтр грубого очищення палива | Фильтр грубой очистки топлива | 1 | 1 | 25 | |||
| 26 | Втулка | 311102-25-19-02СП(SP) | 26 | |||||
| 26 | Втулка | 311102-25-19-02-20СП -20(SP) | 2 | 2 | 26 | |||
| 27 | Рукав | 46 0301-06 | 27 | |||||
| 27 | Рукав | 46 0301-06-20 | 1 | 1 | 27 | |||
| 28 | Рукав | 311102-26-517-15-20СП -20(SP) | 1 | 1 | 28 | |||
| 28 | Рукав | 311102-26-51-15СП(SP) | 28 | |||||
| 29 | Прокладка | 700-40-6684-03 | 3 | 3 | 29 | |||
| 30 | Хомутик | 700-41-3178 | 1 | 1 | 30 | |||
| 31 | Перехідник | 1102-25-17 | 31 | |||||
| 32 | Наконечник | 1102-25-10 | 32 | |||||
| 33 | Кронштейн | 0602-25-64 | 33 | |||||
| 33 | Кронштейн | 0602-25-64-20 | 1 | 1 | 33 | |||
| 34 | Перехідник | 1102-25-11 | 34 | |||||
| 35 | Прокладка | 700-40-6684-06 | 7 | 7 | 35 | |||
| 36 | Хомут | 700-41-2866 | 7 | 7 | 36 | |||
| 37 | Трубопровід | 0902-25-21-20СП(SP) | 1 | 1 | 37 | |||
| 37 | Трубопровід | 0902-25-21 СП (SP) | 37 | |||||
| 38 | Трубопровід | 0902-25-22СП(SP) | 38 | |||||
| 38 | Трубопровід | 0902-25-22-20СП(SP) | 1 | 1 | 38 |
