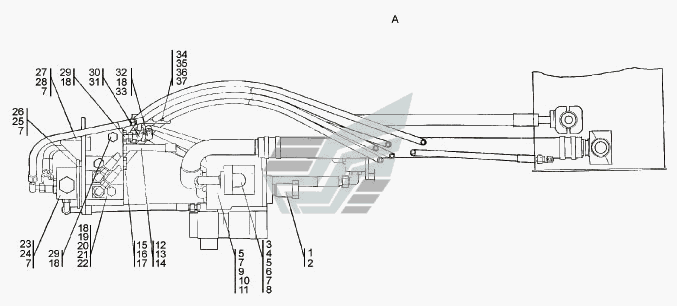

Встановлення гідросистеми
100%
Назва деталі
Муфта
Заводський номер
2501-15-103
Кількість на модель
1
№
1
Назва деталі
Кільце С ГОСТ
Заводський номер
58 0307
Кількість на модель
1
№
2
Назва деталі
Фланець
Заводський номер
0901-26-31
Кількість на модель
№
3
Назва деталі
Фланець
Заводський номер
0901-26-31-20
Кількість на модель
1
№
3
Назва деталі
Захисна шайба
Заводський номер
44 0049
Кількість на модель
1
№
4
Назва деталі
гвинт
Заводський номер
Болт M12-6gx40
Кількість на модель
10
№
5
Назва деталі
Болт M- x
Заводський номер
28 1389-20
Кількість на модель
2
№
6
Назва деталі
Болт M- x
Заводський номер
28 1389
Кількість на модель
№
6
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
33
№
7
Назва деталі
Кільце- - -
Заводський номер
Кольцо 038-046-46-2-51-1668
Кількість на модель
1
№
8
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
6
№
9
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
9
Назва деталі
Кільце- - ІРП
Заводський номер
Кольцо 100-110-58-2- ИРП1314
Кількість на модель
1
№
10
Назва деталі
Насос NSH A-T
Заводський номер
Насос НШ 71А-3Т
Кількість на модель
1
№
11
Назва деталі
Насос NSH __NT__0__A-__NT__1__
Заводський номер
Насос НШ 71А-3
Кількість на модель
№
11
Назва деталі
Штуцер ввертний
Заводський номер
0901-26-10-20
Кількість на модель
1
№
12
Назва деталі
Штуцер ввертний
Заводський номер
0901-26-10
Кількість на модель
№
12
Назва деталі
Шайба спеціальна
Заводський номер
1101-26-223-20
Кількість на модель
2
№
13
Назва деталі
Шайба спеціальна
Заводський номер
1101-26-223
Кількість на модель
№
13
Назва деталі
Кільце- - ІРП
Заводський номер
Кольцо 030-036-36-2- ИРП1314
Кількість на модель
2
№
14
Назва деталі
Шайба спеціальна
Заводський номер
1101-26-222
Кількість на модель
№
15
Назва деталі
Шайба спеціальна
Заводський номер
1101-26-222-20
Кількість на модель
6
№
15
Назва деталі
Заглушка
Заводський номер
1101-26-205
Кількість на модель
№
16
Назва деталі
Заглушка
Заводський номер
1101-26-205-20
Кількість на модель
2
№
16
Назва деталі
Кільце- - -
Заводський номер
Кольцо 024-028-25-2-51-1668
Кількість на модель
6
№
17
Назва деталі
Шайба спеціальна
Заводський номер
0602-28-136
Кількість на модель
13
№
18
Назва деталі
Заглушка
Заводський номер
1101-26-206
Кількість на модель
№
19
Назва деталі
Заглушка
Заводський номер
1101-26-206-20
Кількість на модель
3
№
19
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0250-20
Кількість на модель
3
№
20
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0250
Кількість на модель
№
20
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 10 ОТ
Кількість на модель
27
№
21
Назва деталі
Клапан
Заводський номер
Клапан 3SX14LX/P200
Кількість на модель
1
№
22
Назва деталі
Клапан
Заводський номер
0901-26-25-20СП(SP)
Кількість на модель
1
№
23
Назва деталі
Клапан
Заводський номер
0901-26-25СП(SP)
Кількість на модель
№
23
Назва деталі
гвинт
Заводський номер
Болт M12-6gx25
Кількість на модель
5
№
24
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7796-70
Заводський номер
28 0320-20
Кількість на модель
6
№
25
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7795-70
Заводський номер
28 0320
Кількість на модель
№
25
Назва деталі
Планка
Заводський номер
0901-2623
Кількість на модель
№
26
Назва деталі
Планка
Заводський номер
0901-26-23-20
Кількість на модель
1
№
26
Назва деталі
Кронштейн
Заводський номер
0901 -26-19-20СП(SP)
Кількість на модель
1
№
27
Назва деталі
Кронштейн
Заводський номер
0901-26-19СП(SP)
Кількість на модель
№
27
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт M12x1,25-6gx25
Кількість на модель
5
№
28
Назва деталі
Штуцер ввертний
Заводський номер
0901-26-24-20
Кількість на модель
7
№
29
Назва деталі
Штуцер ввертний
Заводський номер
0901-26-24
Кількість на модель
№
29
Назва деталі
Кутник
Заводський номер
311102-26-514-02 -20СП(SP)
Кількість на модель
6
№
30
Назва деталі
Кутник
Заводський номер
311102-26-514 -02СП(SP)
Кількість на модель
№
30
Назва деталі
Кутник
Заводський номер
311102-26-514 -03СП(БР)
Кількість на модель
№
31
Назва деталі
Кутник
Заводський номер
311102-26-514-03 -20СП(SP)
Кількість на модель
2
№
31
Назва деталі
Кутник
Заводський номер
0602-28-25-01-20СП -20(SP)
Кількість на модель
1
№
32
Назва деталі
Кутник
Заводський номер
0602-28-25-01CП(SP)
Кількість на модель
№
32
Назва деталі
Штуцер ввертний
Заводський номер
0602-28-137-20
Кількість на модель
1
№
33
Назва деталі
Штуцер ввертний
Заводський номер
0602-28-137
Кількість на модель
№
33
Назва деталі
Пряжка
Заводський номер
0602-28-105-01
Кількість на модель
№
34
Назва деталі
Пряжка
Заводський номер
0602-28-105-01-20
Кількість на модель
6
№
34
Назва деталі
Бонка
Заводський номер
51 5088
Кількість на модель
1
№
35
Назва деталі
гвинт
Заводський номер
Болт M8-6gx40
Кількість на модель
4
№
36
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
16
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Муфта | 2501-15-103 | 1 | 1 | 1 | |||
| 2 | Кільце С ГОСТ | 58 0307 | 1 | 1 | 2 | |||
| 3 | Фланець | 0901-26-31 | 3 | |||||
| 3 | Фланець | 0901-26-31-20 | 1 | 1 | 3 | |||
| 4 | Захисна шайба | 44 0049 | 1 | 1 | 4 | |||
| 5 | гвинт | Болт M12-6gx40 | 10 | 10 | 5 | |||
| 6 | Болт M- x | 28 1389-20 | 2 | 2 | 6 | |||
| 6 | Болт M- x | 28 1389 | 6 | |||||
| 7 | Диск __NT__0__OT | Шайба 12 ОТ | 33 | 33 | 7 | |||
| 8 | Кільце- - - | Кольцо 038-046-46-2-51-1668 | 1 | 1 | 8 | |||
| 9 | Шайба згідно з ГОСТ | 310210-20 | 6 | 6 | 9 | |||
| 9 | Шайба згідно з ГОСТ | 310210 | 9 | |||||
| 10 | Кільце- - ІРП | Кольцо 100-110-58-2- ИРП1314 | 1 | 1 | 10 | |||
| 11 | Насос NSH A-T | Насос НШ 71А-3Т | 1 | 1 | 11 | |||
| 11 | Насос NSH __NT__0__A-__NT__1__ | Насос НШ 71А-3 | 11 | |||||
| 12 | Штуцер ввертний | 0901-26-10-20 | 1 | 1 | 12 | |||
| 12 | Штуцер ввертний | 0901-26-10 | 12 | |||||
| 13 | Шайба спеціальна | 1101-26-223-20 | 2 | 2 | 13 | |||
| 13 | Шайба спеціальна | 1101-26-223 | 13 | |||||
| 14 | Кільце- - ІРП | Кольцо 030-036-36-2- ИРП1314 | 2 | 2 | 14 | |||
| 15 | Шайба спеціальна | 1101-26-222 | 15 | |||||
| 15 | Шайба спеціальна | 1101-26-222-20 | 6 | 6 | 15 | |||
| 16 | Заглушка | 1101-26-205 | 16 | |||||
| 16 | Заглушка | 1101-26-205-20 | 2 | 2 | 16 | |||
| 17 | Кільце- - - | Кольцо 024-028-25-2-51-1668 | 6 | 6 | 17 | |||
| 18 | Шайба спеціальна | 0602-28-136 | 13 | 13 | 18 | |||
| 19 | Заглушка | 1101-26-206 | 19 | |||||
| 19 | Заглушка | 1101-26-206-20 | 3 | 3 | 19 | |||
| 20 | Болт М-х ГОСТ | 28 0250-20 | 3 | 3 | 20 | |||
| 20 | Болт М-х ГОСТ | 28 0250 | 20 | |||||
| 21 | Диск __NT__0__OT | Шайба 10 ОТ | 27 | 27 | 21 | |||
| 22 | Клапан | Клапан 3SX14LX/P200 | 1 | 1 | 22 | |||
| 23 | Клапан | 0901-26-25-20СП(SP) | 1 | 1 | 23 | |||
| 23 | Клапан | 0901-26-25СП(SP) | 23 | |||||
| 24 | гвинт | Болт M12-6gx25 | 5 | 5 | 24 | |||
| 25 | Болт M12x1,25-6gx20 ГОСТ 7796-70 | 28 0320-20 | 6 | 6 | 25 | |||
| 25 | Болт M12x1,25-6gx20 ГОСТ 7795-70 | 28 0320 | 25 | |||||
| 26 | Планка | 0901-2623 | 26 | |||||
| 26 | Планка | 0901-26-23-20 | 1 | 1 | 26 | |||
| 27 | Кронштейн | 0901 -26-19-20СП(SP) | 1 | 1 | 27 | |||
| 27 | Кронштейн | 0901-26-19СП(SP) | 27 | |||||
| 28 | Болт M12x1, __NT__1__ | Болт M12x1,25-6gx25 | 5 | 5 | 28 | |||
| 29 | Штуцер ввертний | 0901-26-24-20 | 7 | 7 | 29 | |||
| 29 | Штуцер ввертний | 0901-26-24 | 29 | |||||
| 30 | Кутник | 311102-26-514-02 -20СП(SP) | 6 | 6 | 30 | |||
| 30 | Кутник | 311102-26-514 -02СП(SP) | 30 | |||||
| 31 | Кутник | 311102-26-514 -03СП(БР) | 31 | |||||
| 31 | Кутник | 311102-26-514-03 -20СП(SP) | 2 | 2 | 31 | |||
| 32 | Кутник | 0602-28-25-01-20СП -20(SP) | 1 | 1 | 32 | |||
| 32 | Кутник | 0602-28-25-01CП(SP) | 32 | |||||
| 33 | Штуцер ввертний | 0602-28-137-20 | 1 | 1 | 33 | |||
| 33 | Штуцер ввертний | 0602-28-137 | 33 | |||||
| 34 | Пряжка | 0602-28-105-01 | 34 | |||||
| 34 | Пряжка | 0602-28-105-01-20 | 6 | 6 | 34 | |||
| 35 | Бонка | 51 5088 | 1 | 1 | 35 | |||
| 36 | гвинт | Болт M8-6gx40 | 4 | 4 | 36 | |||
| 37 | Диск 8T | Шайба 8Т | 16 | 16 | 37 |
