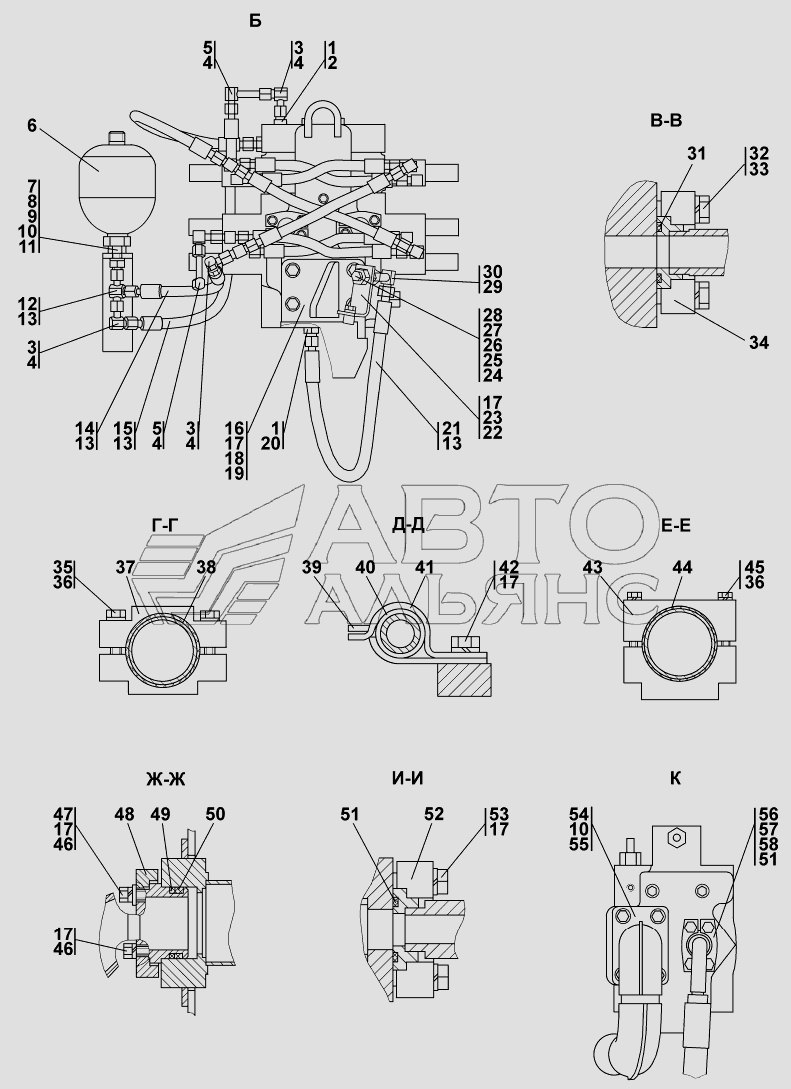

Встановлення гідросистеми
100%
Назва деталі
Шайба спеціальна
Заводський номер
0602-28-136К
Кількість на модель
5
№
1
Назва деталі
Штуцер ввертний
Заводський номер
313512-26-26
Кількість на модель
№
2
Назва деталі
Штуцер ввертний
Заводський номер
313512-26-26-20
Кількість на модель
1
№
2
Назва деталі
Кутник
Заводський номер
311102-26-514-02СП(SP)
Кількість на модель
№
3
Назва деталі
Кутник
Заводський номер
311102-26-514-02-20СП(SP)
Кількість на модель
4
№
3
Назва деталі
Шайба
Заводський номер
46-11-476-20
Кількість на модель
2
№
4
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
7
№
4
Назва деталі
Кутник
Заводський номер
311102-26-514-03СП(SP)
Кількість на модель
№
5
Назва деталі
Кутник
Заводський номер
311102-26-514-03-20СП(SP)
Кількість на модель
2
№
5
Назва деталі
Гідроакумулятор
Заводський номер
НАD1-200-1X/50J04C-1Е111-BA
Кількість на модель
1
№
6
Назва деталі
Штуцер ввертний
Заводський номер
2022-26-13
Кількість на модель
№
7
Назва деталі
Штуцер ввертний
Заводський номер
2022-26-13-20
Кількість на модель
1
№
7
Назва деталі
Шайба спеціальна
Заводський номер
2022-26-16
Кількість на модель
№
8
Назва деталі
Шайба спеціальна
Заводський номер
2022-26-16-20
Кількість на модель
1
№
8
Назва деталі
Горіх
Заводський номер
ГОСТ5915-70
Кількість на модель
№
9
Назва деталі
Шайба
Заводський номер
ГОСТ6402-70
Кількість на модель
13
№
10
Назва деталі
Кільце- - -
Заводський номер
019-023-25-2-51-1668
Кількість на модель
1
№
11
Назва деталі
Трійник
Заводський номер
311102-26-523СП(SP)
Кількість на модель
№
12
Назва деталі
Трійник
Заводський номер
311102-26-523-20СП-20SP
Кількість на модель
1
№
12
Назва деталі
КІЛЬЦО
Заводський номер
008-010-14-2-51-1668
Кількість на модель
13
№
13
Назва деталі
Рукав діам.
Заводський номер
311102-26-517-36СП(SP)
Кількість на модель
№
14
Назва деталі
Рукав діам.
Заводський номер
311102-26-517-36-20СП(SP)
Кількість на модель
1
№
14
Назва деталі
Рукав
Заводський номер
311102-26-517-50-20СП(SP)
Кількість на модель
1
№
15
Назва деталі
Рукав
Заводський номер
311102-26-517-50СП(SP)
Кількість на модель
№
15
Назва деталі
Болт
Заводський номер
ГОСТ7796-70
Кількість на модель
4
№
16
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
18
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
4
№
18
Назва деталі
Шайба
Заводський номер
ГОСТ11371-78
Кількість на модель
4
№
19
Назва деталі
Штуцер ввертний
Заводський номер
313512-26-26-01
Кількість на модель
№
20
Назва деталі
Штуцер ввертний
Заводський номер
313512-26-26-01-20
Кількість на модель
3
№
20
Назва деталі
Рукав
Заводський номер
0602-28-22-17-20СПК(SPK)
Кількість на модель
1
№
21
Назва деталі
Рукав
Заводський номер
0602-28-22-17СПК(SPK)
Кількість на модель
№
21
Назва деталі
Планка
Заводський номер
1101-26-191
Кількість на модель
№
22
Назва деталі
Планка
Заводський номер
1101-26-191-20
Кількість на модель
1
№
22
Назва деталі
Перехідник
Заводський номер
1101-26-187
Кількість на модель
№
24
Назва деталі
Перехідник
Заводський номер
1101-26-187-20
Кількість на модель
1
№
24
Назва деталі
Корок
Заводський номер
375245
Кількість на модель
№
25
Назва деталі
Корок
Заводський номер
375245-20
Кількість на модель
1
№
25
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
007-011-25-2-51-1668
Кількість на модель
1
№
27
Назва деталі
Контргайка
Заводський номер
Н.036.23.002
Кількість на модель
№
28
Назва деталі
Контргайка
Заводський номер
Н.036.23.002-01
Кількість на модель
8
№
28
Назва деталі
Кутник
Заводський номер
0602-28-25-01-20СПК(SPK)
Кількість на модель
4
№
29
Назва деталі
Кутник
Заводський номер
0602-28-25-01СПК(SPK)
Кількість на модель
№
29
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
8
№
30
Назва деталі
КІЛЬЦО
Заводський номер
ГОСТ18829-73
Кількість на модель
41
№
31
Назва деталі
Болт M- x
Заводський номер
280250
Кількість на модель
№
32
Назва деталі
Болт M- x
Заводський номер
280250-20
Кількість на модель
16
№
32
Назва деталі
Фланець
Заводський номер
313512-26-537
Кількість на модель
№
34
Назва деталі
Фланець
Заводський номер
313512-26-537-20
Кількість на модель
8
№
34
Назва деталі
Болт
Заводський номер
ГОСТ7798-70
Кількість на модель
4
№
35
Назва деталі
Пряжка
Заводський номер
5001-26-215
Кількість на модель
№
37
Назва деталі
Пряжка
Заводський номер
5001-26-215-20
Кількість на модель
2
№
37
Назва деталі
Прокладка
Заводський номер
700-40-6684
Кількість на модель
2
№
38
Назва деталі
Планка
Заводський номер
2501-26-217-20
Кількість на модель
2
№
39
Назва деталі
Планка
Заводський номер
2501-26-217
Кількість на модель
№
39
Назва деталі
Втулка
Заводський номер
400354-05
Кількість на модель
2
№
40
Назва деталі
Скоба
Заводський номер
2501-26-216
Кількість на модель
№
41
Назва деталі
Скоба
Заводський номер
2501-26-216-20
Кількість на модель
2
№
41
Назва деталі
Пряжка
Заводський номер
312501-94-105
Кількість на модель
№
43
Назва деталі
Пряжка
Заводський номер
312501-94-105-20
Кількість на модель
4
№
43
Назва деталі
Прокладка
Заводський номер
700-40-6684-01
Кількість на модель
4
№
44
Назва деталі
Болт
Заводський номер
ГОСТ7795-70
Кількість на модель
14
№
45
Назва деталі
Шайба
Заводський номер
46-11-476
Кількість на модель
№
47
Назва деталі
Фланець
Заводський номер
2501-26-362
Кількість на модель
№
48
Назва деталі
Фланець
Заводський номер
2501-26-362-20
Кількість на модель
2
№
48
Назва деталі
Захисна шайба
Заводський номер
700-40-5117
Кількість на модель
1
№
49
Назва деталі
Кільце- - -
Заводський номер
050-060-58-2-51-1668
Кількість на модель
1
№
50
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
3
№
51
Назва деталі
Фланець
Заводський номер
313512-26-536
Кількість на модель
№
52
Назва деталі
Фланець
Заводський номер
313512-26-536-20
Кількість на модель
2
№
52
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280359-20
Кількість на модель
4
№
53
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280359
Кількість на модель
№
53
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280520
Кількість на модель
№
54
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280520-20
Кількість на модель
4
№
54
Назва деталі
Кільце
Заводський номер
088-095-46-2-51-1668
Кількість на модель
1
№
55
Назва деталі
Фланець
Заводський номер
313512-26-535
Кількість на модель
№
56
Назва деталі
Фланець
Заводський номер
313512-26-535-20
Кількість на модель
2
№
56
Назва деталі
Болт M- x
Заводський номер
280501
Кількість на модель
№
57
Назва деталі
Болт M- x
Заводський номер
280501-20
Кількість на модель
4
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба спеціальна | 0602-28-136К | 5 | 5 | 1 | |||
| 2 | Штуцер ввертний | 313512-26-26 | 2 | |||||
| 2 | Штуцер ввертний | 313512-26-26-20 | 1 | 1 | 2 | |||
| 3 | Кутник | 311102-26-514-02СП(SP) | 3 | |||||
| 3 | Кутник | 311102-26-514-02-20СП(SP) | 4 | 4 | 3 | |||
| 4 | Шайба | 46-11-476-20 | 2 | 2 | 4 | |||
| 4 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 7 | 7 | 4 | |||
| 5 | Кутник | 311102-26-514-03СП(SP) | 5 | |||||
| 5 | Кутник | 311102-26-514-03-20СП(SP) | 2 | 2 | 5 | |||
| 6 | Гідроакумулятор | НАD1-200-1X/50J04C-1Е111-BA | 1 | 1 | 6 | |||
| 7 | Штуцер ввертний | 2022-26-13 | 7 | |||||
| 7 | Штуцер ввертний | 2022-26-13-20 | 1 | 1 | 7 | |||
| 8 | Шайба спеціальна | 2022-26-16 | 8 | |||||
| 8 | Шайба спеціальна | 2022-26-16-20 | 1 | 1 | 8 | |||
| 9 | Горіх | ГОСТ5915-70 | 9 | |||||
| 10 | Шайба | ГОСТ6402-70 | 13 | 13 | 10 | |||
| 11 | Кільце- - - | 019-023-25-2-51-1668 | 1 | 1 | 11 | |||
| 12 | Трійник | 311102-26-523СП(SP) | 12 | |||||
| 12 | Трійник | 311102-26-523-20СП-20SP | 1 | 1 | 12 | |||
| 13 | КІЛЬЦО | 008-010-14-2-51-1668 | 13 | 13 | 13 | |||
| 14 | Рукав діам. | 311102-26-517-36СП(SP) | 14 | |||||
| 14 | Рукав діам. | 311102-26-517-36-20СП(SP) | 1 | 1 | 14 | |||
| 15 | Рукав | 311102-26-517-50-20СП(SP) | 1 | 1 | 15 | |||
| 15 | Рукав | 311102-26-517-50СП(SP) | 15 | |||||
| 16 | Болт | ГОСТ7796-70 | 4 | 4 | 16 | |||
| 18 | Шайба згідно з ГОСТ | 310210 | 18 | |||||
| 18 | Шайба згідно з ГОСТ | 310210-20 | 4 | 4 | 18 | |||
| 19 | Шайба | ГОСТ11371-78 | 4 | 4 | 19 | |||
| 20 | Штуцер ввертний | 313512-26-26-01 | 20 | |||||
| 20 | Штуцер ввертний | 313512-26-26-01-20 | 3 | 3 | 20 | |||
| 21 | Рукав | 0602-28-22-17-20СПК(SPK) | 1 | 1 | 21 | |||
| 21 | Рукав | 0602-28-22-17СПК(SPK) | 21 | |||||
| 22 | Планка | 1101-26-191 | 22 | |||||
| 22 | Планка | 1101-26-191-20 | 1 | 1 | 22 | |||
| 24 | Перехідник | 1101-26-187 | 24 | |||||
| 24 | Перехідник | 1101-26-187-20 | 1 | 1 | 24 | |||
| 25 | Корок | 375245 | 25 | |||||
| 25 | Корок | 375245-20 | 1 | 1 | 25 | |||
| 27 | Кільце ГОСТ /ТУ- | 007-011-25-2-51-1668 | 1 | 1 | 27 | |||
| 28 | Контргайка | Н.036.23.002 | 28 | |||||
| 28 | Контргайка | Н.036.23.002-01 | 8 | 8 | 28 | |||
| 29 | Кутник | 0602-28-25-01-20СПК(SPK) | 4 | 4 | 29 | |||
| 29 | Кутник | 0602-28-25-01СПК(SPK) | 29 | |||||
| 30 | Кільце- - - | 012-016-25-2-51-1668 | 8 | 8 | 30 | |||
| 31 | КІЛЬЦО | ГОСТ18829-73 | 41 | 41 | 31 | |||
| 32 | Болт M- x | 280250 | 32 | |||||
| 32 | Болт M- x | 280250-20 | 16 | 16 | 32 | |||
| 34 | Фланець | 313512-26-537 | 34 | |||||
| 34 | Фланець | 313512-26-537-20 | 8 | 8 | 34 | |||
| 35 | Болт | ГОСТ7798-70 | 4 | 4 | 35 | |||
| 37 | Пряжка | 5001-26-215 | 37 | |||||
| 37 | Пряжка | 5001-26-215-20 | 2 | 2 | 37 | |||
| 38 | Прокладка | 700-40-6684 | 2 | 2 | 38 | |||
| 39 | Планка | 2501-26-217-20 | 2 | 2 | 39 | |||
| 39 | Планка | 2501-26-217 | 39 | |||||
| 40 | Втулка | 400354-05 | 2 | 2 | 40 | |||
| 41 | Скоба | 2501-26-216 | 41 | |||||
| 41 | Скоба | 2501-26-216-20 | 2 | 2 | 41 | |||
| 43 | Пряжка | 312501-94-105 | 43 | |||||
| 43 | Пряжка | 312501-94-105-20 | 4 | 4 | 43 | |||
| 44 | Прокладка | 700-40-6684-01 | 4 | 4 | 44 | |||
| 45 | Болт | ГОСТ7795-70 | 14 | 14 | 45 | |||
| 47 | Шайба | 46-11-476 | 47 | |||||
| 48 | Фланець | 2501-26-362 | 48 | |||||
| 48 | Фланець | 2501-26-362-20 | 2 | 2 | 48 | |||
| 49 | Захисна шайба | 700-40-5117 | 1 | 1 | 49 | |||
| 50 | Кільце- - - | 050-060-58-2-51-1668 | 1 | 1 | 50 | |||
| 51 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 3 | 3 | 51 | |||
| 52 | Фланець | 313512-26-536 | 52 | |||||
| 52 | Фланець | 313512-26-536-20 | 2 | 2 | 52 | |||
| 53 | Болт М-ХХ ГОСТ | 280359-20 | 4 | 4 | 53 | |||
| 53 | Болт М-ХХ ГОСТ | 280359 | 53 | |||||
| 54 | Болт MX-XX за ГОСТ | 280520 | 54 | |||||
| 54 | Болт Mx-X. ГОСТ | 280520-20 | 4 | 4 | 54 | |||
| 55 | Кільце | 088-095-46-2-51-1668 | 1 | 1 | 55 | |||
| 56 | Фланець | 313512-26-535 | 56 | |||||
| 56 | Фланець | 313512-26-535-20 | 2 | 2 | 56 | |||
| 57 | Болт M- x | 280501 | 57 | |||||
| 57 | Болт M- x | 280501-20 | 4 | 4 | 57 |
