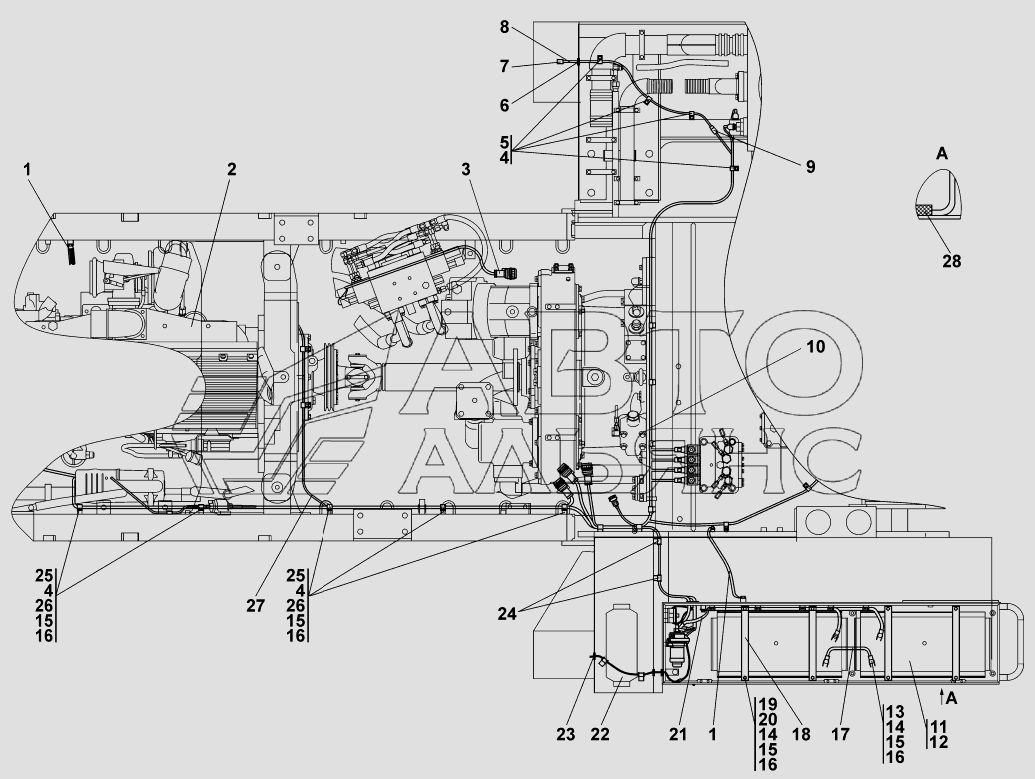

Встановлення електрообладнання на рамі
100%
Назва деталі
Встановлення електрообладнання на рамі
Заводський номер
1526-10-11СП(SP)
Кількість на модель
№
Назва деталі
Встановлення електрообладнання на рамі
Заводський номер
1526-10-11-20СП(SP)
Кількість на модель
№
Назва деталі
Провід
Заводський номер
401-10-111-01СП(SP)
Кількість на модель
№
1
Назва деталі
Провід
Заводський номер
401-10-111-01-20СП-20SP
Кількість на модель
2
№
1
Назва деталі
Електрообладнання двигуна
Заводський номер
1506-10-12-02-20СП-20SP
Кількість на модель
1
№
2
Назва деталі
Електрообладнання двигуна
Заводський номер
1506-10-12-02СП(SP)
Кількість на модель
№
2
Назва деталі
Жгут
Заводський номер
1526-10-112СП(SP)
Кількість на модель
№
3
Назва деталі
Жгут
Заводський номер
1526-10-112-20СП-20SP
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
12
№
4
Назва деталі
Хомутик
Заводський номер
415090
Кількість на модель
4
№
5
Назва деталі
Кільце
Заводський номер
700-40-6695
Кількість на модель
1
№
6
Назва деталі
З'єднувачі
Заводський номер
ОСТ37.003.032-88
Кількість на модель
1
№
7
Назва деталі
Провід
Заводський номер
2001-10-110-24СП(SP)
Кількість на модель
№
8
Назва деталі
Провід
Заводський номер
2001-10-110-24-20СП-20SP
Кількість на модель
1
№
8
Назва деталі
Електрообладнання трансмісії
Заводський номер
1526-10-15-20СП(SP)
Кількість на модель
1
№
10
Назва деталі
Електрообладнання трансмісії
Заводський номер
1526-10-15СП(SP)
Кількість на модель
№
10
Назва деталі
Батарея
Заводський номер
СТ-190А
Кількість на модель
2
№
11
Назва деталі
Батарея необслуговувана
Заводський номер
6СТ-190АLЗМ
Кількість на модель
№
12
Назва деталі
Болт
Заводський номер
ГОСТ7796-70
Кількість на модель
4
№
13
Назва деталі
Горіх
Заводський номер
ГОСТ5915-70
Кількість на модель
20
№
14
Назва деталі
Шайба
Заводський номер
ГОСТ6402-70
Кількість на модель
23
№
15
Назва деталі
Шайба
Заводський номер
ГОСТ11371-78
Кількість на модель
23
№
16
Назва деталі
Провід
Заводський номер
1106-10-154СП(SP)
Кількість на модель
1
№
17
Назва деталі
Кутник
Заводський номер
2001-10-7
Кількість на модель
№
18
Назва деталі
Кутник
Заводський номер
2001-10-7-20
Кількість на модель
4
№
18
Назва деталі
Стрижень
Заводський номер
46-10-113-20
Кількість на модель
8
№
19
Назва деталі
Стрижень
Заводський номер
46-10-113
Кількість на модель
№
19
Назва деталі
Стрижень
Заводський номер
46-10-113-01
Кількість на модель
№
20
Назва деталі
Стрижень
Заводський номер
46-10-113-01-20
Кількість на модель
8
№
20
Назва деталі
Електрообладнання контейнера АКБ
Заводський номер
1526-10-17-20СП(SP)
Кількість на модель
1
№
21
Назва деталі
Електрообладнання контейнера АКБ
Заводський номер
1526-10-17СП(SP)
Кількість на модель
№
21
Назва деталі
Електрообладнання контейнера обігрівача
Заводський номер
1526-10-18СП(SP)
Кількість на модель
1
№
22
Назва деталі
Кільце
Заводський номер
700-40-6736
Кількість на модель
3
№
23
Назва деталі
Хомутик
Заводський номер
700-41-2548
Кількість на модель
2
№
24
Назва деталі
Хомутик
Заводський номер
415119
Кількість на модель
8
№
25
Назва деталі
Провід
Заводський номер
2001-10-110СП(SP)
Кількість на модель
№
27
Назва деталі
Провід
Заводський номер
2001-10-110-20СП(SP)
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
400218-01
Кількість на модель
№
28
Назва деталі
Прокладка
Заводський номер
400218-01-20
Кількість на модель
2
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення електрообладнання на рамі | 1526-10-11СП(SP) | |||||||
| Встановлення електрообладнання на рамі | 1526-10-11-20СП(SP) | |||||||
| 1 | Провід | 401-10-111-01СП(SP) | 1 | |||||
| 1 | Провід | 401-10-111-01-20СП-20SP | 2 | 2 | 1 | |||
| 2 | Електрообладнання двигуна | 1506-10-12-02-20СП-20SP | 1 | 1 | 2 | |||
| 2 | Електрообладнання двигуна | 1506-10-12-02СП(SP) | 2 | |||||
| 3 | Жгут | 1526-10-112СП(SP) | 3 | |||||
| 3 | Жгут | 1526-10-112-20СП-20SP | 1 | 1 | 3 | |||
| 4 | Прокладка | 700-40-6684-06 | 12 | 12 | 4 | |||
| 5 | Хомутик | 415090 | 4 | 4 | 5 | |||
| 6 | Кільце | 700-40-6695 | 1 | 1 | 6 | |||
| 7 | З'єднувачі | ОСТ37.003.032-88 | 1 | 1 | 7 | |||
| 8 | Провід | 2001-10-110-24СП(SP) | 8 | |||||
| 8 | Провід | 2001-10-110-24-20СП-20SP | 1 | 1 | 8 | |||
| 10 | Електрообладнання трансмісії | 1526-10-15-20СП(SP) | 1 | 1 | 10 | |||
| 10 | Електрообладнання трансмісії | 1526-10-15СП(SP) | 10 | |||||
| 11 | Батарея | СТ-190А | 2 | 2 | 11 | |||
| 12 | Батарея необслуговувана | 6СТ-190АLЗМ | 12 | |||||
| 13 | Болт | ГОСТ7796-70 | 4 | 4 | 13 | |||
| 14 | Горіх | ГОСТ5915-70 | 20 | 20 | 14 | |||
| 15 | Шайба | ГОСТ6402-70 | 23 | 23 | 15 | |||
| 16 | Шайба | ГОСТ11371-78 | 23 | 23 | 16 | |||
| 17 | Провід | 1106-10-154СП(SP) | 1 | 1 | 17 | |||
| 18 | Кутник | 2001-10-7 | 18 | |||||
| 18 | Кутник | 2001-10-7-20 | 4 | 4 | 18 | |||
| 19 | Стрижень | 46-10-113-20 | 8 | 8 | 19 | |||
| 19 | Стрижень | 46-10-113 | 19 | |||||
| 20 | Стрижень | 46-10-113-01 | 20 | |||||
| 20 | Стрижень | 46-10-113-01-20 | 8 | 8 | 20 | |||
| 21 | Електрообладнання контейнера АКБ | 1526-10-17-20СП(SP) | 1 | 1 | 21 | |||
| 21 | Електрообладнання контейнера АКБ | 1526-10-17СП(SP) | 21 | |||||
| 22 | Електрообладнання контейнера обігрівача | 1526-10-18СП(SP) | 1 | 1 | 22 | |||
| 23 | Кільце | 700-40-6736 | 3 | 3 | 23 | |||
| 24 | Хомутик | 700-41-2548 | 2 | 2 | 24 | |||
| 25 | Хомутик | 415119 | 8 | 8 | 25 | |||
| 27 | Провід | 2001-10-110СП(SP) | 27 | |||||
| 27 | Провід | 2001-10-110-20СП(SP) | 1 | 1 | 27 | |||
| 28 | Прокладка | 400218-01 | 28 | |||||
| 28 | Прокладка | 400218-01-20 | 2 | 2 | 28 |
