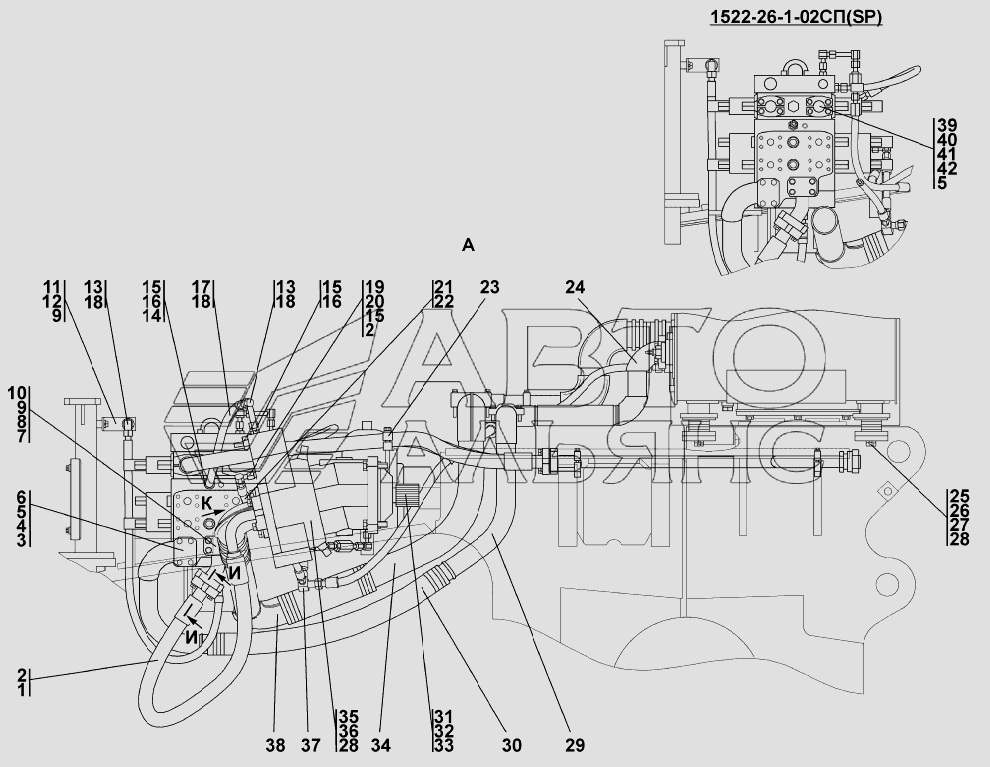

Встановлення гідросистеми
100%
Назва деталі
Встановлення гідросистеми
Заводський номер
1522-26-1-02СП(SP)
Кількість на модель
№
Назва деталі
Рукав
Заводський номер
313512-26-530-01СП(SP)
Кількість на модель
№
1
Назва деталі
Рукав
Заводський номер
313512-26-530-01-20СП(SP)
Кількість на модель
№
1
Назва деталі
КІЛЬЦО
Заводський номер
ТУ2531-260-00149245-00
Кількість на модель
№
2
Назва деталі
Трубопровід
Заводський номер
2022-26-17-20СП(SP)
Кількість на модель
№
3
Назва деталі
Трубопровід
Заводський номер
2022-26-17СП(SP)
Кількість на модель
№
3
Назва деталі
Болт
Заводський номер
280290
Кількість на модель
№
4
Назва деталі
Болт
Заводський номер
280290-20
Кількість на модель
№
4
Назва деталі
Шайба
Заводський номер
ГОСТ6402-70
Кількість на модель
№
5
Назва деталі
Трубопровід
Заводський номер
2022-26-18-20СП(SP)
Кількість на модель
№
7
Назва деталі
Трубопровід
Заводський номер
2022-26-18СП(SP)
Кількість на модель
№
7
Назва деталі
Болт
Заводський номер
ГОСТ7795-70
Кількість на модель
№
8
Назва деталі
Планка
Заводський номер
1101-26-191
Кількість на модель
№
11
Назва деталі
Планка
Заводський номер
1101-26-191-20
Кількість на модель
№
11
Назва деталі
Болт
Заводський номер
ГОСТ7796-70
Кількість на модель
№
12
Назва деталі
Кутник
Заводський номер
0602-28-25-01-20СПК(SPК)
Кількість на модель
№
13
Назва деталі
Кутник
Заводський номер
0602-28-25-01СПК(SPК)
Кількість на модель
№
13
Назва деталі
Шайба спеціальна
Заводський номер
0602-28-136К
Кількість на модель
№
15
Назва деталі
Штуцер ввертний
Заводський номер
313512-26-26-01
Кількість на модель
№
16
Назва деталі
Штуцер ввертний
Заводський номер
313512-26-26-01-20
Кількість на модель
№
16
Назва деталі
Рукав
Заводський номер
0602-28-22-01СПК(SPК)
Кількість на модель
№
17
Назва деталі
Рукав
Заводський номер
0602-28-22-01-20СПК(SPК)
Кількість на модель
№
17
Назва деталі
КІЛЬЦО
Заводський номер
ГОСТ18829-73
Кількість на модель
№
18
Назва деталі
Кутник
Заводський номер
311102-26-514-02-20СП(SP)
Кількість на модель
№
19
Назва деталі
Кутник
Заводський номер
311102-26-514-02СП(SP)
Кількість на модель
№
19
Назва деталі
Штуцер
Заводський номер
313512-26-25
Кількість на модель
№
20
Назва деталі
Штуцер
Заводський номер
313512-26-25-20
Кількість на модель
№
20
Назва деталі
Рукав
Заводський номер
311102-26-517-46СП(SP)
Кількість на модель
№
21
Назва деталі
Рукав
Заводський номер
311102-26-517-46-20СП(SP)
Кількість на модель
№
21
Назва деталі
Кронштейн
Заводський номер
2001-26-99-01СП(SP)
Кількість на модель
№
23
Назва деталі
Кронштейн
Заводський номер
2001-26-99-01-20СП-20SP
Кількість на модель
№
23
Назва деталі
Трубопровід
Заводський номер
2001-26-91СП(SP)
Кількість на модель
№
24
Назва деталі
Трубопровід
Заводський номер
2001-26-91-20СП(SP)
Кількість на модель
№
24
Назва деталі
АМОРТИЗАТОР
Заводський номер
2501-25-37СП(SP)
Кількість на модель
№
25
Назва деталі
Накладка
Заводський номер
1101-25-36
Кількість на модель
№
26
Назва деталі
Трубопровід
Заводський номер
2022-26-19-20СП(SP)
Кількість на модель
№
29
Назва деталі
Трубопровід
Заводський номер
2022-26-19СП(SP)
Кількість на модель
№
29
Назва деталі
Рукав
Заводський номер
1101-26-121-13
Кількість на модель
№
30
Назва деталі
Рукав
Заводський номер
1101-26-121-13-20
Кількість на модель
№
30
Назва деталі
Муфта
Заводський номер
2022-26-15
Кількість на модель
№
31
Назва деталі
Кільце С
Заводський номер
580421
Кількість на модель
№
33
Назва деталі
Трубопровід
Заводський номер
2001-26-78-04-20СП-20SP
Кількість на модель
№
34
Назва деталі
Трубопровід
Заводський номер
2001-26-78-04СП(SP)
Кількість на модель
№
34
Назва деталі
Насос
Заводський номер
А7V0160LRDS/63L-NZB01
Кількість на модель
№
36
Назва деталі
Трійник
Заводський номер
2022-26-25СП(SP)
Кількість на модель
№
37
Назва деталі
Трійник
Заводський номер
2022-26-25-20СП(SP)
Кількість на модель
№
37
Назва деталі
Трубопровід
Заводський номер
2022-26-16-20СП(SP)
Кількість на модель
№
38
Назва деталі
Трубопровід
Заводський номер
2022-26-16СП(SP)
Кількість на модель
№
38
Назва деталі
Заглушка
Заводський номер
313512-26-31
Кількість на модель
№
39
Назва деталі
Заглушка
Заводський номер
313512-26-31-20
Кількість на модель
№
39
Назва деталі
Фланець
Заводський номер
313512-26-537
Кількість на модель
№
40
Назва деталі
Фланець
Заводський номер
313512-26-537-20
Кількість на модель
№
40
Назва деталі
Болт M- x
Заводський номер
280250
Кількість на модель
№
41
Назва деталі
Болт M- x
Заводський номер
280250-20
Кількість на модель
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення гідросистеми | 1522-26-1-02СП(SP) | |||||||
| 1 | Рукав | 313512-26-530-01СП(SP) | 1 | |||||
| 1 | Рукав | 313512-26-530-01-20СП(SP) | 1 | |||||
| 2 | КІЛЬЦО | ТУ2531-260-00149245-00 | 2 | |||||
| 3 | Трубопровід | 2022-26-17-20СП(SP) | 3 | |||||
| 3 | Трубопровід | 2022-26-17СП(SP) | 3 | |||||
| 4 | Болт | 280290 | 4 | |||||
| 4 | Болт | 280290-20 | 4 | |||||
| 5 | Шайба | ГОСТ6402-70 | 5 | |||||
| 7 | Трубопровід | 2022-26-18-20СП(SP) | 7 | |||||
| 7 | Трубопровід | 2022-26-18СП(SP) | 7 | |||||
| 8 | Болт | ГОСТ7795-70 | 8 | |||||
| 11 | Планка | 1101-26-191 | 11 | |||||
| 11 | Планка | 1101-26-191-20 | 11 | |||||
| 12 | Болт | ГОСТ7796-70 | 12 | |||||
| 13 | Кутник | 0602-28-25-01-20СПК(SPК) | 13 | |||||
| 13 | Кутник | 0602-28-25-01СПК(SPК) | 13 | |||||
| 15 | Шайба спеціальна | 0602-28-136К | 15 | |||||
| 16 | Штуцер ввертний | 313512-26-26-01 | 16 | |||||
| 16 | Штуцер ввертний | 313512-26-26-01-20 | 16 | |||||
| 17 | Рукав | 0602-28-22-01СПК(SPК) | 17 | |||||
| 17 | Рукав | 0602-28-22-01-20СПК(SPК) | 17 | |||||
| 18 | КІЛЬЦО | ГОСТ18829-73 | 18 | |||||
| 19 | Кутник | 311102-26-514-02-20СП(SP) | 19 | |||||
| 19 | Кутник | 311102-26-514-02СП(SP) | 19 | |||||
| 20 | Штуцер | 313512-26-25 | 20 | |||||
| 20 | Штуцер | 313512-26-25-20 | 20 | |||||
| 21 | Рукав | 311102-26-517-46СП(SP) | 21 | |||||
| 21 | Рукав | 311102-26-517-46-20СП(SP) | 21 | |||||
| 23 | Кронштейн | 2001-26-99-01СП(SP) | 23 | |||||
| 23 | Кронштейн | 2001-26-99-01-20СП-20SP | 23 | |||||
| 24 | Трубопровід | 2001-26-91СП(SP) | 24 | |||||
| 24 | Трубопровід | 2001-26-91-20СП(SP) | 24 | |||||
| 25 | АМОРТИЗАТОР | 2501-25-37СП(SP) | 25 | |||||
| 26 | Накладка | 1101-25-36 | 26 | |||||
| 29 | Трубопровід | 2022-26-19-20СП(SP) | 29 | |||||
| 29 | Трубопровід | 2022-26-19СП(SP) | 29 | |||||
| 30 | Рукав | 1101-26-121-13 | 30 | |||||
| 30 | Рукав | 1101-26-121-13-20 | 30 | |||||
| 31 | Муфта | 2022-26-15 | 31 | |||||
| 33 | Кільце С | 580421 | 33 | |||||
| 34 | Трубопровід | 2001-26-78-04-20СП-20SP | 34 | |||||
| 34 | Трубопровід | 2001-26-78-04СП(SP) | 34 | |||||
| 36 | Насос | А7V0160LRDS/63L-NZB01 | 36 | |||||
| 37 | Трійник | 2022-26-25СП(SP) | 37 | |||||
| 37 | Трійник | 2022-26-25-20СП(SP) | 37 | |||||
| 38 | Трубопровід | 2022-26-16-20СП(SP) | 38 | |||||
| 38 | Трубопровід | 2022-26-16СП(SP) | 38 | |||||
| 39 | Заглушка | 313512-26-31 | 39 | |||||
| 39 | Заглушка | 313512-26-31-20 | 39 | |||||
| 40 | Фланець | 313512-26-537 | 40 | |||||
| 40 | Фланець | 313512-26-537-20 | 40 | |||||
| 41 | Болт M- x | 280250 | 41 | |||||
| 41 | Болт M- x | 280250-20 | 41 |
