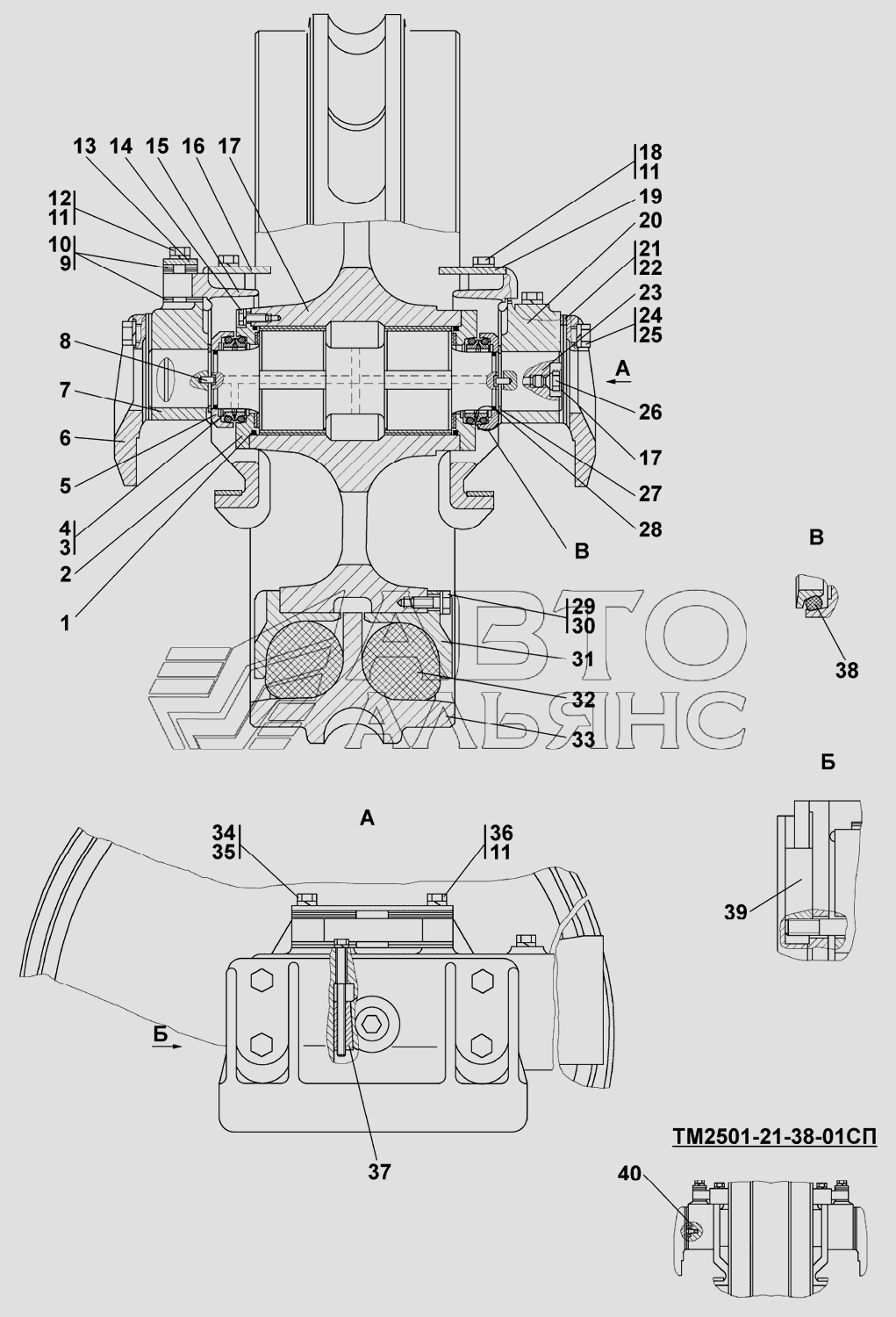

Натяжне колесо
100%
Назва деталі
Натяжне колесо
Заводський номер
ТМ2501-21-38-01СП(SP)
Кількість на модель
№
Назва деталі
Кільце
Заводський номер
130-135-36-2-51-1668
Кількість на модель
2
№
1
Назва деталі
Фланець
Заводський номер
2501-21-75СП(SP)
Кількість на модель
2
№
2
Назва деталі
Ущільнювальне кільце
Заводський номер
2501-21-136
Кількість на модель
4
№
3
Назва деталі
Ущільнювальне кільце
Заводський номер
2501-21-142
Кількість на модель
4
№
4
Назва деталі
Кришка
Заводський номер
2501-21-366
Кількість на модель
2
№
5
Назва деталі
Кришка
Заводський номер
2501-21-111
Кількість на модель
№
6
Назва деталі
Кришка
Заводський номер
2501-21-111-20
Кількість на модель
2
№
6
Назва деталі
Ползун
Заводський номер
ТМ2501-21-38
Кількість на модель
№
7
Назва деталі
Ползун
Заводський номер
ТМ2501-21-38-20
Кількість на модель
1
№
7
Назва деталі
Штифт
Заводський номер
325335
Кількість на модель
4
№
8
Назва деталі
Прокладка
Заводський номер
2501-21-131-01
Кількість на модель
8
№
9
Назва деталі
Прокладка
Заводський номер
2501-21-131
Кількість на модель
44
№
10
Назва деталі
Шайба
Заводський номер
Шайба16
Кількість на модель
10
№
11
Назва деталі
Болт
Заводський номер
285582
Кількість на модель
№
12
Назва деталі
Болт
Заводський номер
285582-20
Кількість на модель
4
№
12
Назва деталі
Планка
Заводський номер
2501-21-128-20
Кількість на модель
2
№
13
Назва деталі
Планка
Заводський номер
2501-21-128
Кількість на модель
№
13
Назва деталі
гвинт
Заводський номер
2501-21-411
Кількість на модель
№
14
Назва деталі
гвинт
Заводський номер
2501-21-411-20
Кількість на модель
20
№
14
Назва деталі
Захоплення
Заводський номер
ТМ2501-21-28СП(SP)
Кількість на модель
№
15
Назва деталі
Захоплення
Заводський номер
ТМ2501-21-28-20СП
Кількість на модель
2
№
15
Назва деталі
Щиток
Заводський номер
2501-21-129
Кількість на модель
№
16
Назва деталі
Щиток
Заводський номер
2501-21-129-20
Кількість на модель
1
№
16
Назва деталі
Пастка
Заводський номер
ТМ2501-21-39-20СП
Кількість на модель
1
№
17
Назва деталі
Пастка
Заводський номер
ТМ2501-21-39СП(SP)
Кількість на модель
№
17
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280535
Кількість на модель
№
18
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280535-20
Кількість на модель
4
№
18
Назва деталі
Щиток
Заводський номер
2501-21-129-01
Кількість на модель
№
19
Назва деталі
Щиток
Заводський номер
2501-21-129-01-20
Кількість на модель
1
№
19
Назва деталі
Ползун
Заводський номер
ТМ2501-21-37-20
Кількість на модель
1
№
20
Назва деталі
Ползун
Заводський номер
ТМ2501-21-37
Кількість на модель
№
20
Назва деталі
Прокладка
Заводський номер
2501-21-130
Кількість на модель
16
№
21
Назва деталі
Прокладка
Заводський номер
2501-21-130-01
Кількість на модель
4
№
22
Назва деталі
Ось
Заводський номер
2501-21-417
Кількість на модель
1
№
23
Назва деталі
гвинт
Заводський номер
285786
Кількість на модель
№
24
Назва деталі
гвинт
Заводський номер
285786-20
Кількість на модель
8
№
24
Назва деталі
Диск
Заводський номер
Шайба20ОТ
Кількість на модель
8
№
25
Назва деталі
Корок
Заводський номер
375509-20
Кількість на модель
1
№
26
Назва деталі
Корок
Заводський номер
375509
Кількість на модель
№
26
Назва деталі
Кільце
Заводський номер
585650
Кількість на модель
2
№
27
Назва деталі
Кільце- - -
Заводський номер
069-075-36-2-51-1668
Кількість на модель
2
№
28
Назва деталі
Шайба
Заводський номер
315317
Кількість на модель
40
№
29
Назва деталі
Болт M20x1,5-6gx50.109.40H.019 ГОСТ 7796-70
Заводський номер
280725
Кількість на модель
№
30
Назва деталі
Болт M20x1,5-6gx50
Заводський номер
28-0725-20
Кількість на модель
40
№
30
Назва деталі
Опора
Заводський номер
ТМ2501-21-34
Кількість на модель
№
31
Назва деталі
Опора
Заводський номер
ТМ2501-21-34-20
Кількість на модель
8
№
31
Назва деталі
Сектор упругий
Заводський номер
400404
Кількість на модель
8
№
32
Назва деталі
Процвітаючий
Заводський номер
ТМ2501-21-33
Кількість на модель
№
33
Назва деталі
Процвітаючий
Заводський номер
ТМ2501-21-33-20
Кількість на модель
1
№
33
Назва деталі
Болт 12M1x25-6g,140.90.109.40x019X7796-70 ГОСТ __NT__6__
Заводський номер
280390
Кількість на модель
№
34
Назва деталі
Болт 12M1x25-6g,140.90.109.40x029X7796-70 ГОСТ __NT__6__
Заводський номер
280390-20
Кількість на модель
2
№
34
Назва деталі
Диск
Заводський номер
Шайба12ОТ
Кількість на модель
2
№
35
Назва деталі
Болт M16x1,5-6gx85 ГОСТ 7796-70
Заводський номер
280566-20
Кількість на модель
2
№
36
Назва деталі
Болт M16x1,5-6gx85 ГОСТ 7796-70
Заводський номер
280566
Кількість на модель
№
36
Назва деталі
Клин
Заводський номер
403-21-128
Кількість на модель
2
№
37
Назва деталі
Пружне кільце
Заводський номер
400212
Кількість на модель
4
№
38
Назва деталі
Планка
Заводський номер
2501-21-134
Кількість на модель
4
№
39
Назва деталі
Ось
Заводський номер
2501-21-418
Кількість на модель
1
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Натяжне колесо | ТМ2501-21-38-01СП(SP) | |||||||
| 1 | Кільце | 130-135-36-2-51-1668 | 2 | 2 | 1 | |||
| 2 | Фланець | 2501-21-75СП(SP) | 2 | 2 | 2 | |||
| 3 | Ущільнювальне кільце | 2501-21-136 | 4 | 4 | 3 | |||
| 4 | Ущільнювальне кільце | 2501-21-142 | 4 | 4 | 4 | |||
| 5 | Кришка | 2501-21-366 | 2 | 2 | 5 | |||
| 6 | Кришка | 2501-21-111 | 6 | |||||
| 6 | Кришка | 2501-21-111-20 | 2 | 2 | 6 | |||
| 7 | Ползун | ТМ2501-21-38 | 7 | |||||
| 7 | Ползун | ТМ2501-21-38-20 | 1 | 1 | 7 | |||
| 8 | Штифт | 325335 | 4 | 4 | 8 | |||
| 9 | Прокладка | 2501-21-131-01 | 8 | 8 | 9 | |||
| 10 | Прокладка | 2501-21-131 | 44 | 44 | 10 | |||
| 11 | Шайба | Шайба16 | 10 | 10 | 11 | |||
| 12 | Болт | 285582 | 12 | |||||
| 12 | Болт | 285582-20 | 4 | 4 | 12 | |||
| 13 | Планка | 2501-21-128-20 | 2 | 2 | 13 | |||
| 13 | Планка | 2501-21-128 | 13 | |||||
| 14 | гвинт | 2501-21-411 | 14 | |||||
| 14 | гвинт | 2501-21-411-20 | 20 | 20 | 14 | |||
| 15 | Захоплення | ТМ2501-21-28СП(SP) | 15 | |||||
| 15 | Захоплення | ТМ2501-21-28-20СП | 2 | 2 | 15 | |||
| 16 | Щиток | 2501-21-129 | 16 | |||||
| 16 | Щиток | 2501-21-129-20 | 1 | 1 | 16 | |||
| 17 | Пастка | ТМ2501-21-39-20СП | 1 | 1 | 17 | |||
| 17 | Пастка | ТМ2501-21-39СП(SP) | 17 | |||||
| 18 | Болт Mx-X. ГОСТ | 280535 | 18 | |||||
| 18 | Болт Mx-X. ГОСТ | 280535-20 | 4 | 4 | 18 | |||
| 19 | Щиток | 2501-21-129-01 | 19 | |||||
| 19 | Щиток | 2501-21-129-01-20 | 1 | 1 | 19 | |||
| 20 | Ползун | ТМ2501-21-37-20 | 1 | 1 | 20 | |||
| 20 | Ползун | ТМ2501-21-37 | 20 | |||||
| 21 | Прокладка | 2501-21-130 | 16 | 16 | 21 | |||
| 22 | Прокладка | 2501-21-130-01 | 4 | 4 | 22 | |||
| 23 | Ось | 2501-21-417 | 1 | 1 | 23 | |||
| 24 | гвинт | 285786 | 24 | |||||
| 24 | гвинт | 285786-20 | 8 | 8 | 24 | |||
| 25 | Диск | Шайба20ОТ | 8 | 8 | 25 | |||
| 26 | Корок | 375509-20 | 1 | 1 | 26 | |||
| 26 | Корок | 375509 | 26 | |||||
| 27 | Кільце | 585650 | 2 | 2 | 27 | |||
| 28 | Кільце- - - | 069-075-36-2-51-1668 | 2 | 2 | 28 | |||
| 29 | Шайба | 315317 | 40 | 40 | 29 | |||
| 30 | Болт M20x1,5-6gx50.109.40H.019 ГОСТ 7796-70 | 280725 | 30 | |||||
| 30 | Болт M20x1,5-6gx50 | 28-0725-20 | 40 | 40 | 30 | |||
| 31 | Опора | ТМ2501-21-34 | 31 | |||||
| 31 | Опора | ТМ2501-21-34-20 | 8 | 8 | 31 | |||
| 32 | Сектор упругий | 400404 | 8 | 8 | 32 | |||
| 33 | Процвітаючий | ТМ2501-21-33 | 33 | |||||
| 33 | Процвітаючий | ТМ2501-21-33-20 | 1 | 1 | 33 | |||
| 34 | Болт 12M1x25-6g,140.90.109.40x019X7796-70 ГОСТ __NT__6__ | 280390 | 34 | |||||
| 34 | Болт 12M1x25-6g,140.90.109.40x029X7796-70 ГОСТ __NT__6__ | 280390-20 | 2 | 2 | 34 | |||
| 35 | Диск | Шайба12ОТ | 2 | 2 | 35 | |||
| 36 | Болт M16x1,5-6gx85 ГОСТ 7796-70 | 280566-20 | 2 | 2 | 36 | |||
| 36 | Болт M16x1,5-6gx85 ГОСТ 7796-70 | 280566 | 36 | |||||
| 37 | Клин | 403-21-128 | 2 | 2 | 37 | |||
| 38 | Пружне кільце | 400212 | 4 | 4 | 38 | |||
| 39 | Планка | 2501-21-134 | 4 | 4 | 39 | |||
| 40 | Ось | 2501-21-418 | 1 | 1 | 40 |
