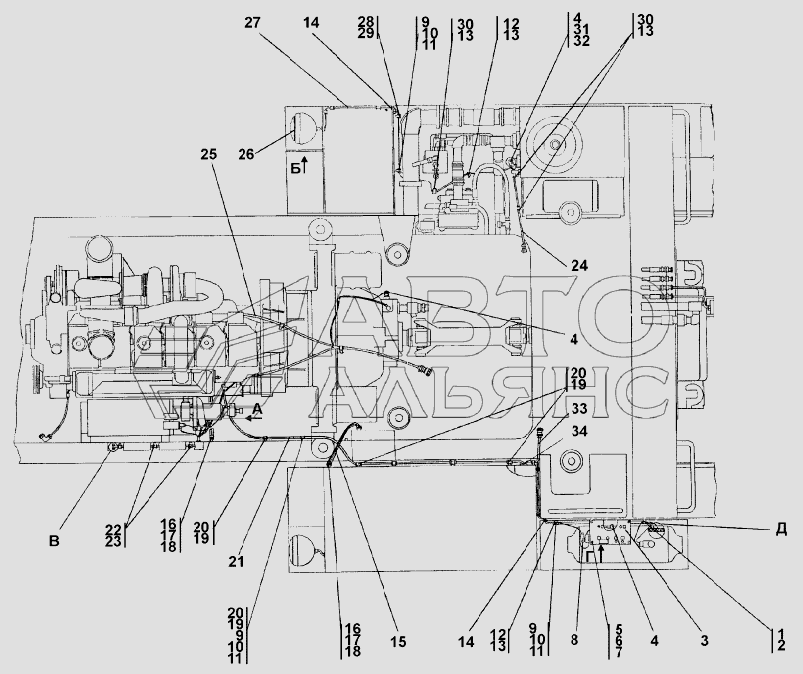

Монтаж електрообладнання на рамі
100%
Назва деталі
Прокладка
Заводський номер
700-40-6684-05
Кількість на модель
№
1
Назва деталі
Хомут
Заводський номер
700-41-2866
Кількість на модель
№
2
Назва деталі
Блок управління опалювального приладу
Заводський номер
312505-10-103СП(SP)
Кількість на модель
№
3
Назва деталі
Блок керування обігрівачем
Заводський номер
312505-10-103-10СП
Кількість на модель
№
3
Назва деталі
Наконечник
Заводський номер
700-40-5607
Кількість на модель
5
№
4
Назва деталі
Гвинт В.М6-6gх12
Заводський номер
ВинтВ.М6-6gх12
Кількість на модель
№
5
Назва деталі
Диск
Заводський номер
Шайба6Т
Кількість на модель
№
6
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110
Кількість на модель
№
7
Назва деталі
Провід
Заводський номер
312505-10-104СП(SP)
Кількість на модель
№
8
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх16
Кількість на модель
27
№
9
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
18
№
10
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
№
11
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150-20
Кількість на модель
18
№
11
Назва деталі
Хомутик
Заводський номер
415090
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
4
№
13
Назва деталі
Кільце
Заводський номер
700-40-6695
Кількість на модель
2
№
14
Назва деталі
Провід
Заводський номер
404-10-111СП(SP)
Кількість на модель
№
15
Назва деталі
Провід
Заводський номер
404-10-111-20СП(SP)
Кількість на модель
1
№
15
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280320
Кількість на модель
№
16
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280320-20
Кількість на модель
3
№
16
Назва деталі
Шайба
Заводський номер
Шайба12
Кількість на модель
3
№
17
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
18
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
3
№
18
Назва деталі
Хомутик
Заводський номер
700-41-3307
Кількість на модель
6
№
19
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
6
№
20
Назва деталі
Провід
Заводський номер
3506-10-123-20СП(SP)
Кількість на модель
1
№
21
Назва деталі
Провід
Заводський номер
3506-10-123СП(SP)
Кількість на модель
№
21
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
3
№
22
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
3
№
23
Назва деталі
Жгут
Заводський номер
2501-10-115-01СП(SP)
Кількість на модель
№
24
Назва деталі
Джгут
Заводський номер
2501-10-115-01-20СП
Кількість на модель
1
№
24
Назва деталі
Електрообладнання двигуна
Заводський номер
2506-10-12-01-20СП
Кількість на модель
1
№
25
Назва деталі
Електрообладнання двигуна
Заводський номер
2506-10-12-01СП(SP)
Кількість на модель
№
25
Назва деталі
Електрообладнання двигуна
Заводський номер
2506-10-12-20СП(SP)
Кількість на модель
1
№
25
Назва деталі
Електрообладнання двигуна
Заводський номер
2506-10-12СП(SP)
Кількість на модель
№
25
Назва деталі
Фарах
Заводський номер
4573324087
Кількість на модель
№
26
Назва деталі
Фарах
Заводський номер
4573324085
Кількість на модель
№
26
Назва деталі
Фарах
Заводський номер
4573324086
Кількість на модель
1
№
26
Назва деталі
Провід
Заводський номер
2501-10-119-20СП(SP)
Кількість на модель
1
№
27
Назва деталі
Провід
Заводський номер
2501-10-119СП(SP)
Кількість на модель
№
27
Назва деталі
Прокладка
Заводський номер
700-40-6684-07
Кількість на модель
6
№
28
Назва деталі
Хомутик
Заводський номер
700-41-3310
Кількість на модель
6
№
29
Назва деталі
Хомутик
Заводський номер
415119
Кількість на модель
3
№
30
Назва деталі
Шайба
Заводський номер
ТТ2501-10-9-20
Кількість на модель
1
№
31
Назва деталі
Шайба
Заводський номер
ТТ2501-10-9
Кількість на модель
№
31
Назва деталі
Заглушка
Заводський номер
400446
Кількість на модель
2
№
32
Назва деталі
Встановлення електрообладнання в контейнері АКБ
Заводський номер
2501-10-5-02СП(SP)
Кількість на модель
№
33
Назва деталі
Встановлення електрообладнання в контейнері акумуляторної батареї
Заводський номер
2501-10-5-02-10СП
Кількість на модель
№
33
Назва деталі
Встановлення електрообладнання в контейнері акумуляторної батареї
Заводський номер
2501-10-5-02-20СП
Кількість на модель
1
№
33
Назва деталі
Кільце
Заводський номер
700-40-6682
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 700-40-6684-05 | 1 | |||||
| 2 | Хомут | 700-41-2866 | 2 | |||||
| 3 | Блок управління опалювального приладу | 312505-10-103СП(SP) | 3 | |||||
| 3 | Блок керування обігрівачем | 312505-10-103-10СП | 3 | |||||
| 4 | Наконечник | 700-40-5607 | 5 | 5 | 4 | |||
| 5 | Гвинт В.М6-6gх12 | ВинтВ.М6-6gх12 | 5 | |||||
| 6 | Диск | Шайба6Т | 6 | |||||
| 7 | Шайба, випуск за ГОСТ | 310110 | 7 | |||||
| 8 | Провід | 312505-10-104СП(SP) | 8 | |||||
| 9 | Болт M- x | БолтМ8-6gх16 | 27 | 27 | 9 | |||
| 10 | Диск 8T | Шайба8Т | 18 | 18 | 10 | |||
| 11 | Шайба, випуск за ГОСТ | 310150 | 11 | |||||
| 11 | Шайба, випуск за ГОСТ | 310150-20 | 18 | 18 | 11 | |||
| 12 | Хомутик | 415090 | 1 | 1 | 12 | |||
| 13 | Прокладка | 700-40-6684-06 | 4 | 4 | 13 | |||
| 14 | Кільце | 700-40-6695 | 2 | 2 | 14 | |||
| 15 | Провід | 404-10-111СП(SP) | 15 | |||||
| 15 | Провід | 404-10-111-20СП(SP) | 1 | 1 | 15 | |||
| 16 | Болт Мх- x ГОСТ | 280320 | 16 | |||||
| 16 | Болт Мх- x ГОСТ | 280320-20 | 3 | 3 | 16 | |||
| 17 | Шайба | Шайба12 | 3 | 3 | 17 | |||
| 18 | Шайба згідно з ГОСТ | 310210 | 18 | |||||
| 18 | Шайба згідно з ГОСТ | 310210-20 | 3 | 3 | 18 | |||
| 19 | Хомутик | 700-41-3307 | 6 | 6 | 19 | |||
| 20 | Прокладка | 700-40-6684-03 | 6 | 6 | 20 | |||
| 21 | Провід | 3506-10-123-20СП(SP) | 1 | 1 | 21 | |||
| 21 | Провід | 3506-10-123СП(SP) | 21 | |||||
| 22 | Прокладка | 700-40-6684-04 | 3 | 3 | 22 | |||
| 23 | Хомутик | 700-41-3179 | 3 | 3 | 23 | |||
| 24 | Жгут | 2501-10-115-01СП(SP) | 24 | |||||
| 24 | Джгут | 2501-10-115-01-20СП | 1 | 1 | 24 | |||
| 25 | Електрообладнання двигуна | 2506-10-12-01-20СП | 1 | 1 | 25 | |||
| 25 | Електрообладнання двигуна | 2506-10-12-01СП(SP) | 25 | |||||
| 25 | Електрообладнання двигуна | 2506-10-12-20СП(SP) | 1 | 1 | 25 | |||
| 25 | Електрообладнання двигуна | 2506-10-12СП(SP) | 25 | |||||
| 26 | Фарах | 4573324087 | 26 | |||||
| 26 | Фарах | 4573324085 | 26 | |||||
| 26 | Фарах | 4573324086 | 1 | 1 | 26 | |||
| 27 | Провід | 2501-10-119-20СП(SP) | 1 | 1 | 27 | |||
| 27 | Провід | 2501-10-119СП(SP) | 27 | |||||
| 28 | Прокладка | 700-40-6684-07 | 6 | 6 | 28 | |||
| 29 | Хомутик | 700-41-3310 | 6 | 6 | 29 | |||
| 30 | Хомутик | 415119 | 3 | 3 | 30 | |||
| 31 | Шайба | ТТ2501-10-9-20 | 1 | 1 | 31 | |||
| 31 | Шайба | ТТ2501-10-9 | 31 | |||||
| 32 | Заглушка | 400446 | 2 | 2 | 32 | |||
| 33 | Встановлення електрообладнання в контейнері АКБ | 2501-10-5-02СП(SP) | 33 | |||||
| 33 | Встановлення електрообладнання в контейнері акумуляторної батареї | 2501-10-5-02-10СП | 33 | |||||
| 33 | Встановлення електрообладнання в контейнері акумуляторної батареї | 2501-10-5-02-20СП | 1 | 1 | 33 | |||
| 34 | Кільце | 700-40-6682 | 1 | 1 | 34 |
