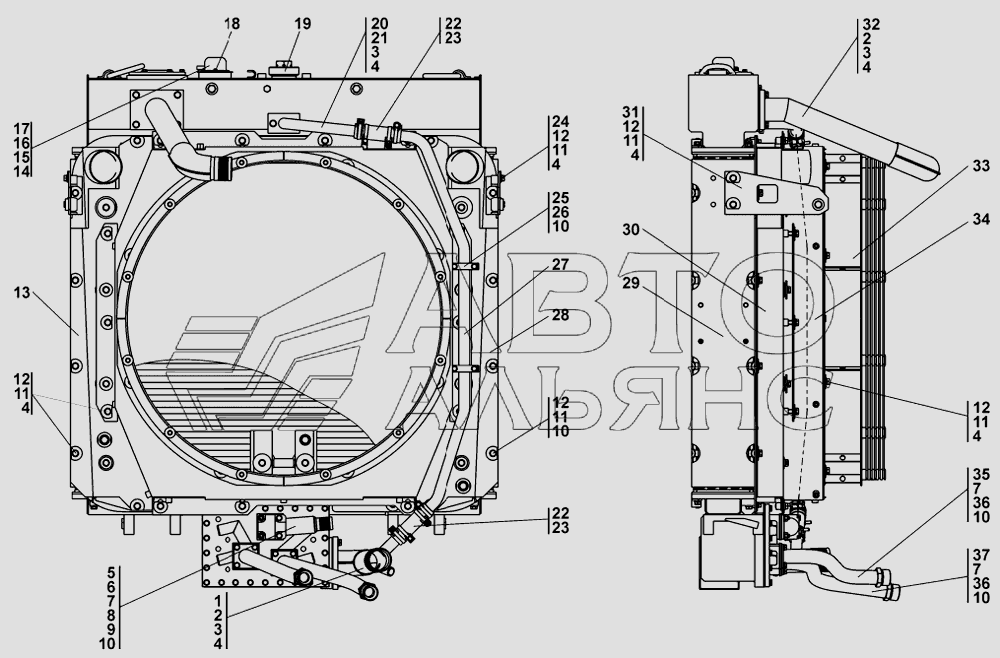

Радіаторна установка
100%
Назва деталі
Патрубок
Заводський номер
2506-60-119-01СП(SP)
Кількість на модель
№
1
Назва деталі
Патрубок
Заводський номер
2506-60-119-01-20СП
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
450132
Кількість на модель
№
2
Назва деталі
Прокладка
Заводський номер
450132-20
Кількість на модель
2
№
2
Назва деталі
Болт Mx- x
Заводський номер
БолтМ12х1,25-6gх35
Кількість на модель
10
№
3
Назва деталі
Диск
Заводський номер
Шайба12ОТ
Кількість на модель
49
№
4
Назва деталі
Патрубок
Заводський номер
2506-60-123СП(SP)
Кількість на модель
№
5
Назва деталі
Патрубок
Заводський номер
2506-60-123-20СП(SP)
Кількість на модель
1
№
5
Назва деталі
Шпилька
Заводський номер
295220-20
Кількість на модель
2
№
6
Назва деталі
Шпилька
Заводський номер
295220
Кількість на модель
№
6
Назва деталі
Прокладка
Заводський номер
450224
Кількість на модель
№
7
Назва деталі
Прокладка
Заводський номер
450224-20
Кількість на модель
3
№
7
Назва деталі
Болт M10-6gх70
Заводський номер
БолтM10-6gх70
Кількість на модель
2
№
8
Назва деталі
Гайка M
Заводський номер
ГайкаМ10
Кількість на модель
2
№
9
Назва деталі
Диск
Заводський номер
Шайба10ОТ
Кількість на модель
14
№
10
Назва деталі
Болт Mx- x
Заводський номер
БолтМ12х1,25-6gх30
Кількість на модель
39
№
11
Назва деталі
Шайба
Заводський номер
46-11-476-20
Кількість на модель
39
№
12
Назва деталі
Шайба
Заводський номер
46-11-476
Кількість на модель
№
12
Назва деталі
Куточок
Заводський номер
2506-60-147СП
Кількість на модель
№
13
Назва деталі
Куточок
Заводський номер
2506-60-147-20СП(SP)
Кількість на модель
1
№
13
Назва деталі
Пароводоповітряний клапан ПВК120.1301.00-1СБ
Заводський номер
ПВК120.1301.00-1СБ
Кількість на модель
1
№
14
Назва деталі
Диск
Заводський номер
Шайба6Т
Кількість на модель
2
№
15
Назва деталі
Гвинт ВМ- х ГОСТ
Заводський номер
350420
Кількість на модель
№
16
Назва деталі
Гвинт ВМ- х ГОСТ
Заводський номер
350420-20
Кількість на модель
2
№
16
Назва деталі
Грибок
Заводський номер
404-60-256-20СП(SP)
Кількість на модель
1
№
17
Назва деталі
Грибок
Заводський номер
404-60-256СП(SP)
Кількість на модель
№
17
Назва деталі
Прокладка
Заводський номер
450343
Кількість на модель
№
18
Назва деталі
Прокладка
Заводський номер
450343-20
Кількість на модель
1
№
18
Назва деталі
Фільтр
Заводський номер
46-43-197СП(SP)
Кількість на модель
1
№
19
Назва деталі
Патрубок
Заводський номер
2506-60-124СП(SP)
Кількість на модель
№
20
Назва деталі
Патрубок
Заводський номер
2506-60-124-20СП(SP)
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
700-40-6097-20
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
700-40-6097
Кількість на модель
№
21
Назва деталі
Хомут
Заводський номер
58-60-180СП(SP)
Кількість на модель
№
22
Назва деталі
Хомут
Заводський номер
58-60-180-20СП(SP)
Кількість на модель
8
№
22
Назва деталі
Рукав
Заводський номер
461201-07
Кількість на модель
№
23
Назва деталі
Рукав
Заводський номер
461201-07-20
Кількість на модель
2
№
23
Назва деталі
Кронштейн
Заводський номер
2506-60-143-01СП(SP)
Кількість на модель
№
24
Назва деталі
Кронштейн
Заводський номер
2506-60-143-01-20СП
Кількість на модель
1
№
24
Назва деталі
Притиск
Заводський номер
1106-60-137-20
Кількість на модель
4
№
25
Назва деталі
Притиск
Заводський номер
1106-60-137
Кількість на модель
№
25
Назва деталі
Болт M- x
Заводський номер
280230
Кількість на модель
№
26
Назва деталі
Болт M- x
Заводський номер
280230-20
Кількість на модель
4
№
26
Назва деталі
Труба
Заводський номер
2506-60-124
Кількість на модель
№
27
Назва деталі
Труба
Заводський номер
2506-60-124-20
Кількість на модель
1
№
27
Назва деталі
Куточок
Заводський номер
2506-60-147-01СП(SP)
Кількість на модель
№
28
Назва деталі
Куточок
Заводський номер
2506-60-147-01-20СП
Кількість на модель
1
№
28
Назва деталі
Блок радіаторів
Заводський номер
2506-60-122-20СП(SP)
Кількість на модель
1
№
29
Назва деталі
Блок радіаторів
Заводський номер
2506-60-122СП(SP)
Кількість на модель
№
29
Назва деталі
Блок радіаторів
Заводський номер
2506-60-145СП(SP)
Кількість на модель
№
30
Назва деталі
Блок радіаторів
Заводський номер
2506-60-145-20СП(SP)
Кількість на модель
1
№
30
Назва деталі
Кронштейн
Заводський номер
2506-60-143СП(SP)
Кількість на модель
№
31
Назва деталі
Кронштейн
Заводський номер
2506-60-143-20СП(SP)
Кількість на модель
1
№
31
Назва деталі
Патрубок
Заводський номер
2506-60-120СП(SP)
Кількість на модель
№
32
Назва деталі
Патрубок
Заводський номер
2506-60-120-20СП(SP)
Кількість на модель
1
№
32
Назва деталі
Кожух
Заводський номер
2506-60-136-20СП(SP)
Кількість на модель
1
№
33
Назва деталі
Кожух
Заводський номер
2506-60-136СП(SP)
Кількість на модель
№
33
Назва деталі
Кожух
Заводський номер
2506-60-144СП(SP)
Кількість на модель
№
34
Назва деталі
Кожух
Заводський номер
2506-60-144-20СП(SP)
Кількість на модель
1
№
34
Назва деталі
Патрубок
Заводський номер
2506-60-125СП(SP)
Кількість на модель
№
35
Назва деталі
Патрубок
Заводський номер
2506-60-125-20СП(SP)
Кількість на модель
1
№
35
Назва деталі
Болт M10-6gх30
Заводський номер
БолтM10-6gх30
Кількість на модель
8
№
36
Назва деталі
Патрубок
Заводський номер
2506-60-126СП(SP)
Кількість на модель
№
37
Назва деталі
Патрубок
Заводський номер
2506-60-126-20СП(SP)
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Патрубок | 2506-60-119-01СП(SP) | 1 | |||||
| 1 | Патрубок | 2506-60-119-01-20СП | 1 | 1 | 1 | |||
| 2 | Прокладка | 450132 | 2 | |||||
| 2 | Прокладка | 450132-20 | 2 | 2 | 2 | |||
| 3 | Болт Mx- x | БолтМ12х1,25-6gх35 | 10 | 10 | 3 | |||
| 4 | Диск | Шайба12ОТ | 49 | 49 | 4 | |||
| 5 | Патрубок | 2506-60-123СП(SP) | 5 | |||||
| 5 | Патрубок | 2506-60-123-20СП(SP) | 1 | 1 | 5 | |||
| 6 | Шпилька | 295220-20 | 2 | 2 | 6 | |||
| 6 | Шпилька | 295220 | 6 | |||||
| 7 | Прокладка | 450224 | 7 | |||||
| 7 | Прокладка | 450224-20 | 3 | 3 | 7 | |||
| 8 | Болт M10-6gх70 | БолтM10-6gх70 | 2 | 2 | 8 | |||
| 9 | Гайка M | ГайкаМ10 | 2 | 2 | 9 | |||
| 10 | Диск | Шайба10ОТ | 14 | 14 | 10 | |||
| 11 | Болт Mx- x | БолтМ12х1,25-6gх30 | 39 | 39 | 11 | |||
| 12 | Шайба | 46-11-476-20 | 39 | 39 | 12 | |||
| 12 | Шайба | 46-11-476 | 12 | |||||
| 13 | Куточок | 2506-60-147СП | 13 | |||||
| 13 | Куточок | 2506-60-147-20СП(SP) | 1 | 1 | 13 | |||
| 14 | Пароводоповітряний клапан ПВК120.1301.00-1СБ | ПВК120.1301.00-1СБ | 1 | 1 | 14 | |||
| 15 | Диск | Шайба6Т | 2 | 2 | 15 | |||
| 16 | Гвинт ВМ- х ГОСТ | 350420 | 16 | |||||
| 16 | Гвинт ВМ- х ГОСТ | 350420-20 | 2 | 2 | 16 | |||
| 17 | Грибок | 404-60-256-20СП(SP) | 1 | 1 | 17 | |||
| 17 | Грибок | 404-60-256СП(SP) | 17 | |||||
| 18 | Прокладка | 450343 | 18 | |||||
| 18 | Прокладка | 450343-20 | 1 | 1 | 18 | |||
| 19 | Фільтр | 46-43-197СП(SP) | 1 | 1 | 19 | |||
| 20 | Патрубок | 2506-60-124СП(SP) | 20 | |||||
| 20 | Патрубок | 2506-60-124-20СП(SP) | 1 | 1 | 20 | |||
| 21 | Прокладка | 700-40-6097-20 | 1 | 1 | 21 | |||
| 21 | Прокладка | 700-40-6097 | 21 | |||||
| 22 | Хомут | 58-60-180СП(SP) | 22 | |||||
| 22 | Хомут | 58-60-180-20СП(SP) | 8 | 8 | 22 | |||
| 23 | Рукав | 461201-07 | 23 | |||||
| 23 | Рукав | 461201-07-20 | 2 | 2 | 23 | |||
| 24 | Кронштейн | 2506-60-143-01СП(SP) | 24 | |||||
| 24 | Кронштейн | 2506-60-143-01-20СП | 1 | 1 | 24 | |||
| 25 | Притиск | 1106-60-137-20 | 4 | 4 | 25 | |||
| 25 | Притиск | 1106-60-137 | 25 | |||||
| 26 | Болт M- x | 280230 | 26 | |||||
| 26 | Болт M- x | 280230-20 | 4 | 4 | 26 | |||
| 27 | Труба | 2506-60-124 | 27 | |||||
| 27 | Труба | 2506-60-124-20 | 1 | 1 | 27 | |||
| 28 | Куточок | 2506-60-147-01СП(SP) | 28 | |||||
| 28 | Куточок | 2506-60-147-01-20СП | 1 | 1 | 28 | |||
| 29 | Блок радіаторів | 2506-60-122-20СП(SP) | 1 | 1 | 29 | |||
| 29 | Блок радіаторів | 2506-60-122СП(SP) | 29 | |||||
| 30 | Блок радіаторів | 2506-60-145СП(SP) | 30 | |||||
| 30 | Блок радіаторів | 2506-60-145-20СП(SP) | 1 | 1 | 30 | |||
| 31 | Кронштейн | 2506-60-143СП(SP) | 31 | |||||
| 31 | Кронштейн | 2506-60-143-20СП(SP) | 1 | 1 | 31 | |||
| 32 | Патрубок | 2506-60-120СП(SP) | 32 | |||||
| 32 | Патрубок | 2506-60-120-20СП(SP) | 1 | 1 | 32 | |||
| 33 | Кожух | 2506-60-136-20СП(SP) | 1 | 1 | 33 | |||
| 33 | Кожух | 2506-60-136СП(SP) | 33 | |||||
| 34 | Кожух | 2506-60-144СП(SP) | 34 | |||||
| 34 | Кожух | 2506-60-144-20СП(SP) | 1 | 1 | 34 | |||
| 35 | Патрубок | 2506-60-125СП(SP) | 35 | |||||
| 35 | Патрубок | 2506-60-125-20СП(SP) | 1 | 1 | 35 | |||
| 36 | Болт M10-6gх30 | БолтM10-6gх30 | 8 | 8 | 36 | |||
| 37 | Патрубок | 2506-60-126СП(SP) | 37 | |||||
| 37 | Патрубок | 2506-60-126-20СП(SP) | 1 | 1 | 37 |
