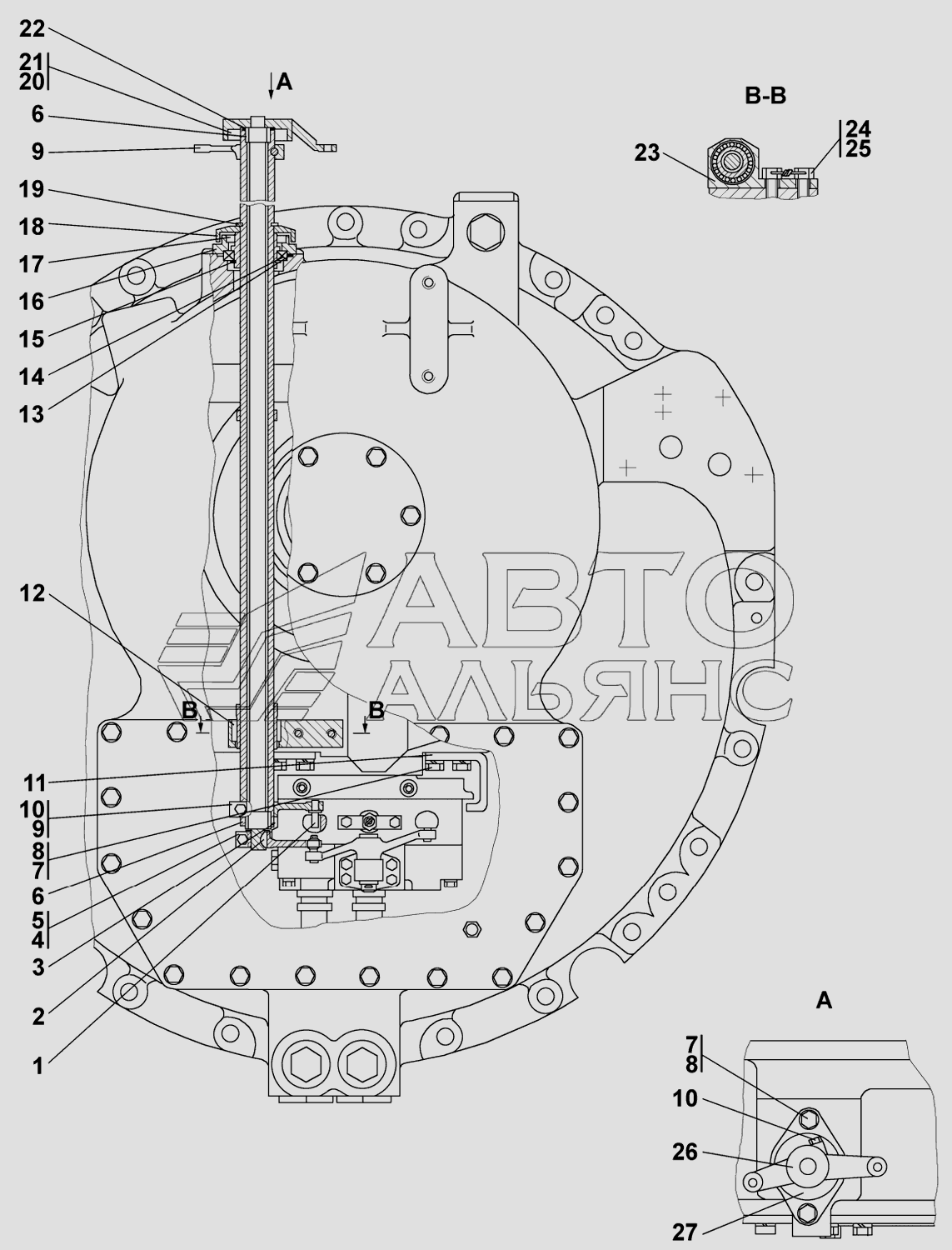

Коробка передач із системою гідроуправління
100%
Назва деталі
Палець
Заводський номер
2501-15-110
Кількість на модель
1
№
1
Назва деталі
Шпонка згідно з ГОСТ
Заводський номер
340350
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
2501-15-112
Кількість на модель
1
№
3
Назва деталі
Важіль
Заводський номер
2501-12-145
Кількість на модель
1
№
4
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх20
Кількість на модель
1
№
5
Назва деталі
Підшипник
Заводський номер
941/20
Кількість на модель
2
№
6
Назва деталі
Болт M12-6gх30
Заводський номер
БолтМ12-6gх30
Кількість на модель
32
№
7
Назва деталі
Диск
Заводський номер
Шайба12ОТ
Кількість на модель
32
№
8
Назва деталі
Важіль
Заводський номер
2501-12-143
Кількість на модель
2
№
9
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх35
Кількість на модель
2
№
10
Назва деталі
Кронштейн
Заводський номер
2501-12-162СП(SP)
Кількість на модель
2
№
11
Назва деталі
Підшипник
Заводський номер
942/40
Кількість на модель
1
№
12
Назва деталі
Кільце- - ІРП-
Заводський номер
075-081-36-2-ИРП-1314-1
Кількість на модель
1
№
13
Назва деталі
Підшипник
Заводський номер
1000909
Кількість на модель
2
№
14
Назва деталі
Кільце С
Заводський номер
580434
Кількість на модель
1
№
15
Назва деталі
Кришка
Заводський номер
2501-12-233
Кількість на модель
1
№
16
Назва деталі
Манжета 1.2-45х65-3
Заводський номер
Манжета1,2-45х65-3
Кількість на модель
1
№
17
Назва деталі
Кришка
Заводський номер
2501-12-241
Кількість на модель
1
№
18
Назва деталі
Кільце С ГОСТ
Заводський номер
580307
Кількість на модель
1
№
19
Назва деталі
Манжета 2,2-35х55-4
Заводський номер
Манжета2,2-35х55-4
Кількість на модель
1
№
20
Назва деталі
Манжета з пружиною
Заводський номер
Т850.1308395
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
315318
Кількість на модель
1
№
22
Назва деталі
Кронштейн
Заводський номер
2501-12-232
Кількість на модель
1
№
23
Назва деталі
Болт 3M16x1,5-6gx45.109.40X019 ГОСТ 7796-70
Заводський номер
280545
Кількість на модель
№
24
Назва деталі
Болт 3M16x1,5-6gx45.109.40X029 ГОСТ 7796-70
Заводський номер
280545-20
Кількість на модель
2
№
24
Назва деталі
Дріт
Заводський номер
ПроволокаКС-1,6
Кількість на модель
№
25
Назва деталі
Важіль
Заводський номер
2501-12-164СП(SP)
Кількість на модель
1
№
26
Назва деталі
Вал
Заводський номер
2501-12-163СП(SP)
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Палець | 2501-15-110 | 1 | 1 | 1 | |||
| 2 | Шпонка згідно з ГОСТ | 340350 | 1 | 1 | 2 | |||
| 3 | Диск | 2501-15-112 | 1 | 1 | 3 | |||
| 4 | Важіль | 2501-12-145 | 1 | 1 | 4 | |||
| 5 | Болт M- x | БолтМ8-6gх20 | 1 | 1 | 5 | |||
| 6 | Підшипник | 941/20 | 2 | 2 | 6 | |||
| 7 | Болт M12-6gх30 | БолтМ12-6gх30 | 32 | 32 | 7 | |||
| 8 | Диск | Шайба12ОТ | 32 | 32 | 8 | |||
| 9 | Важіль | 2501-12-143 | 2 | 2 | 9 | |||
| 10 | Болт M- x | БолтМ8-6gх35 | 2 | 2 | 10 | |||
| 11 | Кронштейн | 2501-12-162СП(SP) | 2 | 2 | 11 | |||
| 12 | Підшипник | 942/40 | 1 | 1 | 12 | |||
| 13 | Кільце- - ІРП- | 075-081-36-2-ИРП-1314-1 | 1 | 1 | 13 | |||
| 14 | Підшипник | 1000909 | 2 | 2 | 14 | |||
| 15 | Кільце С | 580434 | 1 | 1 | 15 | |||
| 16 | Кришка | 2501-12-233 | 1 | 1 | 16 | |||
| 17 | Манжета 1.2-45х65-3 | Манжета1,2-45х65-3 | 1 | 1 | 17 | |||
| 18 | Кришка | 2501-12-241 | 1 | 1 | 18 | |||
| 19 | Кільце С ГОСТ | 580307 | 1 | 1 | 19 | |||
| 20 | Манжета 2,2-35х55-4 | Манжета2,2-35х55-4 | 1 | 1 | 20 | |||
| 21 | Манжета з пружиною | Т850.1308395 | 1 | 1 | 21 | |||
| 22 | Диск | 315318 | 1 | 1 | 22 | |||
| 23 | Кронштейн | 2501-12-232 | 1 | 1 | 23 | |||
| 24 | Болт 3M16x1,5-6gx45.109.40X019 ГОСТ 7796-70 | 280545 | 24 | |||||
| 24 | Болт 3M16x1,5-6gx45.109.40X029 ГОСТ 7796-70 | 280545-20 | 2 | 2 | 24 | |||
| 25 | Дріт | ПроволокаКС-1,6 | 25 | |||||
| 26 | Важіль | 2501-12-164СП(SP) | 1 | 1 | 26 | |||
| 27 | Вал | 2501-12-163СП(SP) | 1 | 1 | 27 |
