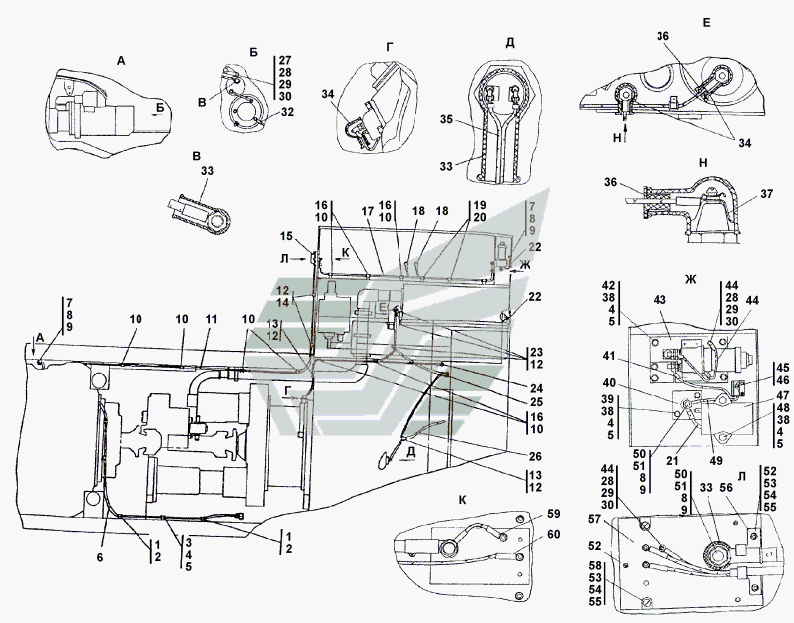

311502-10-13-01СП Монтаж електрообладнання на рамі
100%
Назва деталі
Встановлення елек- трообладнання на рамі
Заводський номер
311502-10-13-01СП
Кількість на модель
№
Назва деталі
Встановлення елек- трообладнання на рамі
Заводський номер
311502-10-13-01-20СП
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
700-40-6684-09
Кількість на модель
4
№
1
Назва деталі
Хомутик
Заводський номер
58-41-2006-05
Кількість на модель
4
№
2
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
22
№
3
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
31
№
4
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0150-20
Кількість на модель
31
№
5
Назва деталі
Шайба ГОСТ
Заводський номер
31 0150
Кількість на модель
№
5
Назва деталі
Електрообладнання двигуна
Заводський номер
2002-10-12-01-20СП
Кількість на модель
1
№
6
Назва деталі
Електрообладнання двигуна
Заводський номер
2002-10-12-01СП
Кількість на модель
№
6
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7795-70
Заводський номер
28 0320
Кількість на модель
№
7
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7796-70
Заводський номер
28 0320-20
Кількість на модель
2
№
7
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
8
№
8
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
9
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
8
№
9
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
9
№
10
Назва деталі
Провід
Заводський номер
312001-10-131-20СП
Кількість на модель
1
№
11
Назва деталі
Провід
Заводський номер
312001-10-131СП
Кількість на модель
№
11
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
5
№
12
Назва деталі
Хомутик
Заводський номер
41 5119
Кількість на модель
2
№
13
Назва деталі
Хомутик
Заводський номер
700-41-3307
Кількість на модель
2
№
14
Назва деталі
Кожух
Заводський номер
404-10-17-20
Кількість на модель
1
№
15
Назва деталі
Кожух
Заводський номер
404-10-17
Кількість на модель
№
15
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
5
№
16
Назва деталі
Провід
Заводський номер
312001-10-109-06СП
Кількість на модель
№
17
Назва деталі
Провід
Заводський номер
312001-10-109-06-20СП
Кількість на модель
1
№
17
Назва деталі
Провід
Заводський номер
2001-10-110-07СП
Кількість на модель
№
18
Назва деталі
Провід
Заводський номер
2001-10-110-07-20СП
Кількість на модель
2
№
18
Назва деталі
Прокладка
Заводський номер
700-40-6684-02
Кількість на модель
3
№
19
Назва деталі
Хомутик
Заводський номер
700-41-3187
Кількість на модель
3
№
20
Назва деталі
Провід
Заводський номер
2001-10-119СП
Кількість на модель
№
21
Назва деталі
Провід
Заводський номер
2001-10-119-20СП
Кількість на модель
2
№
21
Назва деталі
Електрообладнання гідробака
Заводський номер
ТТ2501-10-145-20СП
Кількість на модель
1
№
22
Назва деталі
Електрообладнання гідробака
Заводський номер
ТТ2501-10-145СП
Кількість на модель
№
22
Назва деталі
Хомутик
Заводський номер
41 5090
Кількість на модель
3
№
23
Назва деталі
Жгут
Заводський номер
311502-10-125СП
Кількість на модель
№
24
Назва деталі
Жгут
Заводський номер
311502-10-125-20СП
Кількість на модель
1
№
24
Назва деталі
Жгут
Заводський номер
311502-10-102-20СП
Кількість на модель
1
№
25
Назва деталі
Жгут
Заводський номер
311502-10-102СП
Кількість на модель
№
25
Назва деталі
Провід
Заводський номер
2502-10-151-41-20СП
Кількість на модель
1
№
26
Назва деталі
Провід
Заводський номер
2502-10-151-41СП
Кількість на модель
№
26
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М5-6gx22
Кількість на модель
1
№
27
Назва деталі
Гайка М5
Заводський номер
Гайка М5
Кількість на модель
17
№
28
Назва деталі
Диск
Заводський номер
Шайба 5
Кількість на модель
17
№
29
Назва деталі
Шайба ГОСТ
Заводський номер
31 0080-20
Кількість на модель
17
№
30
Назва деталі
Шайба ГОСТ
Заводський номер
31 0080
Кількість на модель
№
30
Назва деталі
Провід
Заводський номер
401-10-111-01-20СП
Кількість на модель
1
№
31
Назва деталі
Провід
Заводський номер
401-10-111-01СП
Кількість на модель
№
31
Назва деталі
Наконечник
Заводський номер
700-40-5606
Кількість на модель
3
№
33
Назва деталі
Наконечник
Заводський номер
700-40-5607
Кількість на модель
3
№
34
Назва деталі
Провід
Заводський номер
311502-10-119-16-20СП
Кількість на модель
1
№
35
Назва деталі
Провід
Заводський номер
311502-10-119-16СП
Кількість на модель
№
35
Назва деталі
Заглушка
Заводський номер
40 0446
Кількість на модель
2
№
36
Назва деталі
Шайба
Заводський номер
ТТ2501-10-10-20
Кількість на модель
1
№
37
Назва деталі
Шайба
Заводський номер
ТТ2501-10-10
Кількість на модель
№
37
Назва деталі
Гайка М8
Заводський номер
Гайка М8
Кількість на модель
9
№
38
Назва деталі
Болт M8-6gx20
Заводський номер
Болт М8-6gx20
Кількість на модель
2
№
39
Назва деталі
Панель
Заводський номер
2001-10-6-20
Кількість на модель
1
№
40
Назва деталі
Панель
Заводський номер
2001-10-6
Кількість на модель
№
40
Назва деталі
Провід
Заводський номер
2001-10-110-11-20СП
Кількість на модель
1
№
41
Назва деталі
Провід
Заводський номер
2001-10-110-11СП
Кількість на модель
№
41
Назва деталі
Болт M8-6gx25
Заводський номер
Болт М8-6gx25
Кількість на модель
5
№
42
Назва деталі
Панель
Заводський номер
404-10-184-20СП
Кількість на модель
1
№
43
Назва деталі
Панель
Заводський номер
404-10-184-10СП
Кількість на модель
№
43
Назва деталі
Панель
Заводський номер
404-10-184СП
Кількість на модель
№
43
Назва деталі
Провід
Заводський номер
312001-10-109-03-20СП
Кількість на модель
1
№
44
Назва деталі
Шпилька
Заводський номер
29 5010
Кількість на модель
№
44
Назва деталі
Шпилька
Заводський номер
29 5010-20
Кількість на модель
4
№
44
Назва деталі
Провід
Заводський номер
312001-10-109-03СП
Кількість на модель
№
44
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М3-6gx25
Кількість на модель
2
№
45
Назва деталі
Гніздо K
Заводський номер
36 6401 1201
Кількість на модель
1
№
46
Назва деталі
Socket PS MMMM.-
Заводський номер
45 7373 2101
Кількість на модель
1
№
47
Назва деталі
Socket PS MMMM.
Заводський номер
45 7373 2098
Кількість на модель
№
47
Назва деталі
Болт M
Заводський номер
Болт М8-6gx70
Кількість на модель
2
№
48
Назва деталі
Провід
Заводський номер
2001-10-110-12СП
Кількість на модель
№
49
Назва деталі
Провід
Заводський номер
2001-10-110-12-20СП
Кількість на модель
1
№
49
Назва деталі
Шпилька
Заводський номер
404-10-16-20
Кількість на модель
1
№
50
Назва деталі
Шпилька
Заводський номер
404-10-16
Кількість на модель
№
50
Назва деталі
Гайка M
Заводський номер
Гайка М12
Кількість на модель
6
№
51
Назва деталі
Болт M6-6gx16
Заводський номер
Болт М6-6gx16
Кількість на модель
21
№
52
Назва деталі
Гайка M
Заводський номер
Гайка М6
Кількість на модель
10
№
53
Назва деталі
Диск 6T
Заводський номер
Шайба 6Т
Кількість на модель
24
№
54
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110-20
Кількість на модель
26
№
55
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110
Кількість на модель
№
55
Назва деталі
Затискач
Заводський номер
404-10-22-20
Кількість на модель
1
№
56
Назва деталі
Затискач
Заводський номер
404-10-22
Кількість на модель
№
56
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М6-6gx16
Кількість на модель
3
№
58
Назва деталі
Провід
Заводський номер
404-10-180-05-20СП
Кількість на модель
1
№
59
Назва деталі
Провід
Заводський номер
404-10-180-05СП
Кількість на модель
№
59
Назва деталі
Провід
Заводський номер
311502-10-119-14-20СП
Кількість на модель
1
№
60
Назва деталі
Провід
Заводський номер
311502-10-119-14СП
Кількість на модель
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення елек- трообладнання на рамі | 311502-10-13-01СП | |||||||
| Встановлення елек- трообладнання на рамі | 311502-10-13-01-20СП | |||||||
| 1 | Прокладка | 700-40-6684-09 | 4 | 4 | 1 | |||
| 2 | Хомутик | 58-41-2006-05 | 4 | 4 | 2 | |||
| 3 | Болт M8-6gx16 | Болт М8-6gx16 | 22 | 22 | 3 | |||
| 4 | Диск 8T | Шайба 8Т | 31 | 31 | 4 | |||
| 5 | Шайба, випуск за ГОСТ | 31 0150-20 | 31 | 31 | 5 | |||
| 5 | Шайба ГОСТ | 31 0150 | 5 | |||||
| 6 | Електрообладнання двигуна | 2002-10-12-01-20СП | 1 | 1 | 6 | |||
| 6 | Електрообладнання двигуна | 2002-10-12-01СП | 6 | |||||
| 7 | Болт M12x1,25-6gx20 ГОСТ 7795-70 | 28 0320 | 7 | |||||
| 7 | Болт M12x1,25-6gx20 ГОСТ 7796-70 | 28 0320-20 | 2 | 2 | 7 | |||
| 8 | Диск __NT__0__OT | Шайба 12 ОТ | 8 | 8 | 8 | |||
| 9 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 9 | |||||
| 9 | Шайба згідно з ГОСТ | 31 0210-20 | 8 | 8 | 9 | |||
| 10 | Хомутик | 700-41-3179 | 9 | 9 | 10 | |||
| 11 | Провід | 312001-10-131-20СП | 1 | 1 | 11 | |||
| 11 | Провід | 312001-10-131СП | 11 | |||||
| 12 | Прокладка | 700-40-6684-06 | 5 | 5 | 12 | |||
| 13 | Хомутик | 41 5119 | 2 | 2 | 13 | |||
| 14 | Хомутик | 700-41-3307 | 2 | 2 | 14 | |||
| 15 | Кожух | 404-10-17-20 | 1 | 1 | 15 | |||
| 15 | Кожух | 404-10-17 | 15 | |||||
| 16 | Прокладка | 700-40-6684-04 | 5 | 5 | 16 | |||
| 17 | Провід | 312001-10-109-06СП | 17 | |||||
| 17 | Провід | 312001-10-109-06-20СП | 1 | 1 | 17 | |||
| 18 | Провід | 2001-10-110-07СП | 18 | |||||
| 18 | Провід | 2001-10-110-07-20СП | 2 | 2 | 18 | |||
| 19 | Прокладка | 700-40-6684-02 | 3 | 3 | 19 | |||
| 20 | Хомутик | 700-41-3187 | 3 | 3 | 20 | |||
| 21 | Провід | 2001-10-119СП | 21 | |||||
| 21 | Провід | 2001-10-119-20СП | 2 | 2 | 21 | |||
| 22 | Електрообладнання гідробака | ТТ2501-10-145-20СП | 1 | 1 | 22 | |||
| 22 | Електрообладнання гідробака | ТТ2501-10-145СП | 22 | |||||
| 23 | Хомутик | 41 5090 | 3 | 3 | 23 | |||
| 24 | Жгут | 311502-10-125СП | 24 | |||||
| 24 | Жгут | 311502-10-125-20СП | 1 | 1 | 24 | |||
| 25 | Жгут | 311502-10-102-20СП | 1 | 1 | 25 | |||
| 25 | Жгут | 311502-10-102СП | 25 | |||||
| 26 | Провід | 2502-10-151-41-20СП | 1 | 1 | 26 | |||
| 26 | Провід | 2502-10-151-41СП | 26 | |||||
| 27 | В.М. Гвинт | Винт В.М5-6gx22 | 1 | 1 | 27 | |||
| 28 | Гайка М5 | Гайка М5 | 17 | 17 | 28 | |||
| 29 | Диск | Шайба 5 | 17 | 17 | 29 | |||
| 30 | Шайба ГОСТ | 31 0080-20 | 17 | 17 | 30 | |||
| 30 | Шайба ГОСТ | 31 0080 | 30 | |||||
| 31 | Провід | 401-10-111-01-20СП | 1 | 1 | 31 | |||
| 31 | Провід | 401-10-111-01СП | 31 | |||||
| 33 | Наконечник | 700-40-5606 | 3 | 3 | 33 | |||
| 34 | Наконечник | 700-40-5607 | 3 | 3 | 34 | |||
| 35 | Провід | 311502-10-119-16-20СП | 1 | 1 | 35 | |||
| 35 | Провід | 311502-10-119-16СП | 35 | |||||
| 36 | Заглушка | 40 0446 | 2 | 2 | 36 | |||
| 37 | Шайба | ТТ2501-10-10-20 | 1 | 1 | 37 | |||
| 37 | Шайба | ТТ2501-10-10 | 37 | |||||
| 38 | Гайка М8 | Гайка М8 | 9 | 9 | 38 | |||
| 39 | Болт M8-6gx20 | Болт М8-6gx20 | 2 | 2 | 39 | |||
| 40 | Панель | 2001-10-6-20 | 1 | 1 | 40 | |||
| 40 | Панель | 2001-10-6 | 40 | |||||
| 41 | Провід | 2001-10-110-11-20СП | 1 | 1 | 41 | |||
| 41 | Провід | 2001-10-110-11СП | 41 | |||||
| 42 | Болт M8-6gx25 | Болт М8-6gx25 | 5 | 5 | 42 | |||
| 43 | Панель | 404-10-184-20СП | 1 | 1 | 43 | |||
| 43 | Панель | 404-10-184-10СП | 43 | |||||
| 43 | Панель | 404-10-184СП | 43 | |||||
| 44 | Провід | 312001-10-109-03-20СП | 1 | 1 | 44 | |||
| 44 | Шпилька | 29 5010 | 44 | |||||
| 44 | Шпилька | 29 5010-20 | 4 | 4 | 44 | |||
| 44 | Провід | 312001-10-109-03СП | 44 | |||||
| 45 | В.М. Гвинт | Винт В.М3-6gx25 | 2 | 2 | 45 | |||
| 46 | Гніздо K | 36 6401 1201 | 1 | 1 | 46 | |||
| 47 | Socket PS MMMM.- | 45 7373 2101 | 1 | 1 | 47 | |||
| 47 | Socket PS MMMM. | 45 7373 2098 | 47 | |||||
| 48 | Болт M | Болт М8-6gx70 | 2 | 2 | 48 | |||
| 49 | Провід | 2001-10-110-12СП | 49 | |||||
| 49 | Провід | 2001-10-110-12-20СП | 1 | 1 | 49 | |||
| 50 | Шпилька | 404-10-16-20 | 1 | 1 | 50 | |||
| 50 | Шпилька | 404-10-16 | 50 | |||||
| 51 | Гайка M | Гайка М12 | 6 | 6 | 51 | |||
| 52 | Болт M6-6gx16 | Болт М6-6gx16 | 21 | 21 | 52 | |||
| 53 | Гайка M | Гайка М6 | 10 | 10 | 53 | |||
| 54 | Диск 6T | Шайба 6Т | 24 | 24 | 54 | |||
| 55 | Шайба, випуск за ГОСТ | 31 0110-20 | 26 | 26 | 55 | |||
| 55 | Шайба, випуск за ГОСТ | 31 0110 | 55 | |||||
| 56 | Затискач | 404-10-22-20 | 1 | 1 | 56 | |||
| 56 | Затискач | 404-10-22 | 56 | |||||
| 58 | В.М. Гвинт | Винт В.М6-6gx16 | 3 | 3 | 58 | |||
| 59 | Провід | 404-10-180-05-20СП | 1 | 1 | 59 | |||
| 59 | Провід | 404-10-180-05СП | 59 | |||||
| 60 | Провід | 311502-10-119-14-20СП | 1 | 1 | 60 | |||
| 60 | Провід | 311502-10-119-14СП | 60 |
