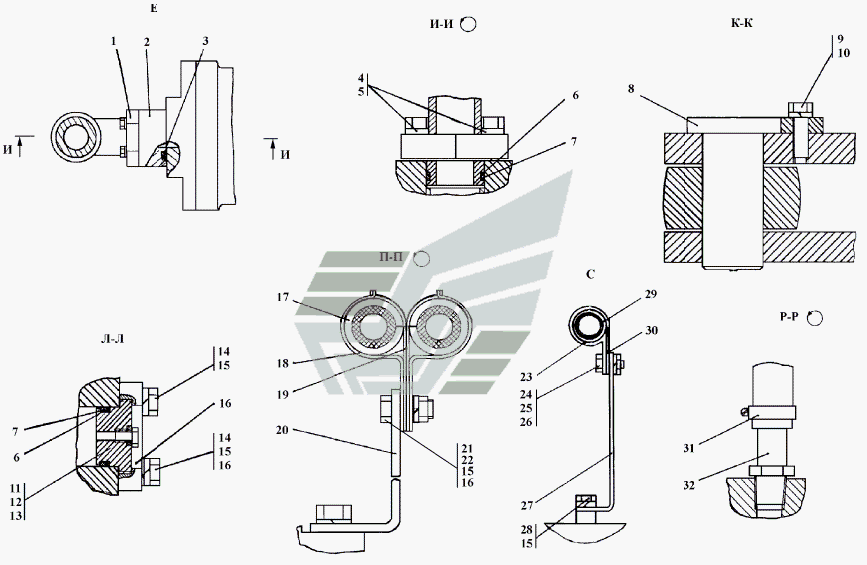

- СП Встановлення приводу лебідки із системою гідрокерування
100%
Назва деталі
Фланець
Заводський номер
312001-94-25-20
Кількість на модель
№
1
Назва деталі
Фланець
Заводський номер
312001-94-25
Кількість на модель
№
1
Назва деталі
Фланець
Заводський номер
312001-94-24-20
Кількість на модель
№
2
Назва деталі
Фланець
Заводський номер
312001-94-24
Кількість на модель
№
2
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
№
3
Назва деталі
Шайба
Заводський номер
31 5220
Кількість на модель
№
4
Назва деталі
Болт M
Заводський номер
28 0504
Кількість на модель
№
5
Назва деталі
Болт M
Заводський номер
28 0504-20
Кількість на модель
№
5
Назва деталі
Кільце захисне
Заводський номер
44 0038
Кількість на модель
№
6
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
№
7
Назва деталі
Палец
Заводський номер
312001-94-12-01СП(SP)
Кількість на модель
№
8
Назва деталі
Болт M10-6gx30
Заводський номер
Болт М10-6gx30
Кількість на модель
№
9
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 10 ОТ
Кількість на модель
№
10
Назва деталі
Заглушка
Заводський номер
5001-26-211
Кількість на модель
№
11
Назва деталі
Заглушка
Заводський номер
5001-26-211-20
Кількість на модель
№
11
Назва деталі
Корок
Заводський номер
37 5245
Кількість на модель
№
12
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
007-011-25-2-51-1668
Кількість на модель
№
13
Назва деталі
Болт M
Заводський номер
Болт М12-6gx35
Кількість на модель
№
14
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
№
15
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
16
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
16
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
16
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
№
16
Назва деталі
Втулка
Заводський номер
40 0354-05
Кількість на модель
№
17
Назва деталі
Скоба
Заводський номер
2501-26-216-20
Кількість на модель
№
18
Назва деталі
Скоба
Заводський номер
2501-26-216
Кількість на модель
№
18
Назва деталі
Планка
Заводський номер
2501-26-217
Кількість на модель
№
19
Назва деталі
Планка
Заводський номер
2501-26-217-20
Кількість на модель
№
19
Назва деталі
Опора
Заводський номер
312001-94-7
Кількість на модель
№
20
Назва деталі
Опора
Заводський номер
312001-94-7-20
Кількість на модель
№
20
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0348-20
Кількість на модель
№
21
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0348
Кількість на модель
№
21
Назва деталі
Гайка М12x1, 25
Заводський номер
Гайка М12x1,25
Кількість на модель
№
22
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
№
23
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
№
23
Назва деталі
Болт M16x1, __NT__1__
Заводський номер
Болт М16x1,5-6gx35
Кількість на модель
№
24
Назва деталі
Гайка М16х1,
Заводський номер
Гайка М16x1,5
Кількість на модель
№
25
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
№
26
Назва деталі
Опора
Заводський номер
312001-94-23-20
Кількість на модель
№
27
Назва деталі
Опора
Заводський номер
312001-94-23
Кількість на модель
№
27
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx25
Кількість на модель
№
28
Назва деталі
Втулка
Заводський номер
40 0354-04
Кількість на модель
№
29
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
№
30
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
№
30
Назва деталі
Хомут стягнутий черв'ячний- У- ПОТУ
Заводський номер
1028-У-2 ПО4.435.002ТУ
Кількість на модель
№
31
Назва деталі
Штуцер
Заводський номер
403-16-109-20СП(SP)
Кількість на модель
№
32
Назва деталі
Штуцер
Заводський номер
403-16-109СП(SP)
Кількість на модель
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланець | 312001-94-25-20 | 1 | |||||
| 1 | Фланець | 312001-94-25 | 1 | |||||
| 2 | Фланець | 312001-94-24-20 | 2 | |||||
| 2 | Фланець | 312001-94-24 | 2 | |||||
| 3 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 3 | |||||
| 4 | Шайба | 31 5220 | 4 | |||||
| 5 | Болт M | 28 0504 | 5 | |||||
| 5 | Болт M | 28 0504-20 | 5 | |||||
| 6 | Кільце захисне | 44 0038 | 6 | |||||
| 7 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 7 | |||||
| 8 | Палец | 312001-94-12-01СП(SP) | 8 | |||||
| 9 | Болт M10-6gx30 | Болт М10-6gx30 | 9 | |||||
| 10 | Диск __NT__0__OT | Шайба 10 ОТ | 10 | |||||
| 11 | Заглушка | 5001-26-211 | 11 | |||||
| 11 | Заглушка | 5001-26-211-20 | 11 | |||||
| 12 | Корок | 37 5245 | 12 | |||||
| 13 | Кільце ГОСТ /ТУ- | 007-011-25-2-51-1668 | 13 | |||||
| 14 | Болт M | Болт М12-6gx35 | 14 | |||||
| 15 | Диск __NT__0__OT | Шайба 12 ОТ | 15 | |||||
| 16 | Фланець | 2501-26-83 | 16 | |||||
| 16 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 16 | |||||
| 16 | Фланець | 2501-26-83-20 | 16 | |||||
| 16 | Шайба згідно з ГОСТ | 31 0210-20 | 16 | |||||
| 17 | Втулка | 40 0354-05 | 17 | |||||
| 18 | Скоба | 2501-26-216-20 | 18 | |||||
| 18 | Скоба | 2501-26-216 | 18 | |||||
| 19 | Планка | 2501-26-217 | 19 | |||||
| 19 | Планка | 2501-26-217-20 | 19 | |||||
| 20 | Опора | 312001-94-7 | 20 | |||||
| 20 | Опора | 312001-94-7-20 | 20 | |||||
| 21 | Болт Мх- x ГОСТ | 28 0348-20 | 21 | |||||
| 21 | Болт Мх- x ГОСТ | 28 0348 | 21 | |||||
| 22 | Гайка М12x1, 25 | Гайка М12x1,25 | 22 | |||||
| 23 | Скоба | 2501-26-220-20 | 23 | |||||
| 23 | Скоба | 2501-26-220 | 23 | |||||
| 24 | Болт M16x1, __NT__1__ | Болт М16x1,5-6gx35 | 24 | |||||
| 25 | Гайка М16х1, | Гайка М16x1,5 | 25 | |||||
| 26 | Диск __NT__0__OT | Шайба 16 ОТ | 26 | |||||
| 27 | Опора | 312001-94-23-20 | 27 | |||||
| 27 | Опора | 312001-94-23 | 27 | |||||
| 28 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx25 | 28 | |||||
| 29 | Втулка | 40 0354-04 | 29 | |||||
| 30 | Планка | 2501-26-221 | 30 | |||||
| 30 | Планка | 2501-26-221-20 | 30 | |||||
| 31 | Хомут стягнутий черв'ячний- У- ПОТУ | 1028-У-2 ПО4.435.002ТУ | 31 | |||||
| 32 | Штуцер | 403-16-109-20СП(SP) | 32 | |||||
| 32 | Штуцер | 403-16-109СП(SP) | 32 |
