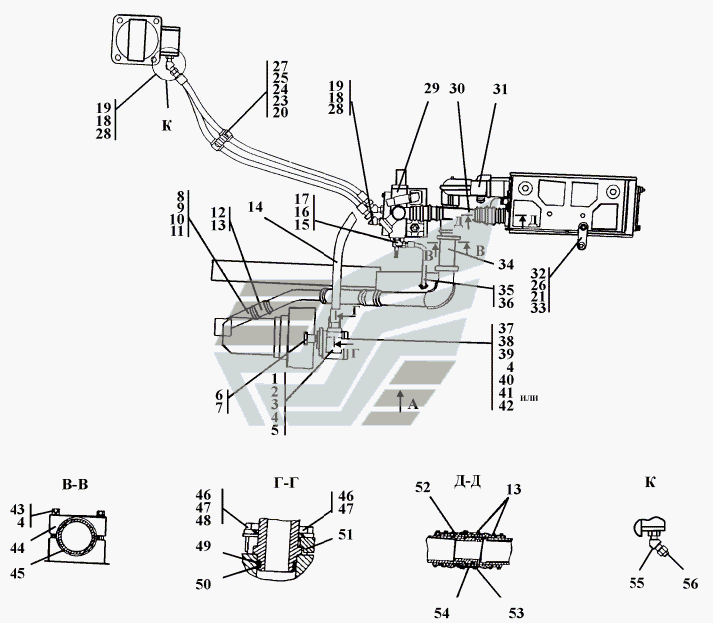

- СП Встановлення гідросистеми
100%
Назва деталі
Встановлення гідросистеми
Заводський номер
312002-26-1СП
Кількість на модель
№
Назва деталі
Встановлення гідросистеми
Заводський номер
312002-26-1-20СП
Кількість на модель
№
Назва деталі
Фланець
Заводський номер
2501-26-303-20
Кількість на модель
№
1
Назва деталі
Фланець
Заводський номер
2501-26-303
Кількість на модель
№
1
Назва деталі
Болт M
Заводський номер
Болт М10-6gx70
Кількість на модель
№
2
Назва деталі
гвинт
Заводський номер
28 0210
Кількість на модель
№
3
Назва деталі
Болт M
Заводський номер
28 0210-20
Кількість на модель
№
3
Назва деталі
Шайба 10.ОТ
Заводський номер
Шайба 10.ОТ
Кількість на модель
№
4
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
039-045-36-2-51-1668
Кількість на модель
№
5
Назва деталі
Муфта
Заводський номер
312001-26-48
Кількість на модель
№
6
Назва деталі
Кільце С
Заводський номер
700-58-2332-20
Кількість на модель
№
7
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2332
Кількість на модель
№
7
Назва деталі
Трубопровід
Заводський номер
312001-26-15-20СП
Кількість на модель
№
8
Назва деталі
Трубопровід
Заводський номер
312001-26-15СП
Кількість на модель
№
8
Назва деталі
Шайба
Заводський номер
31 5220
Кількість на модель
№
9
Назва деталі
Болт M
Заводський номер
28 0504
Кількість на модель
№
10
Назва деталі
Болт M
Заводський номер
28 0504-20
Кількість на модель
№
10
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
049-055-36-2-51-1668
Кількість на модель
№
11
Назва деталі
Рукав
Заводський номер
46 1501-01
Кількість на модель
№
12
Назва деталі
Рукав
Заводський номер
46 1501-01-20
Кількість на модель
№
12
Назва деталі
Хомут- У-
Заводський номер
1070-У-02
Кількість на модель
№
13
Назва деталі
Рукав діаметром
Заводський номер
3501-26-177-05-20СП
Кількість на модель
№
14
Назва деталі
Рукав діаметром
Заводський номер
3501-26-177-05СП
Кількість на модель
№
14
Назва деталі
Контргайка
Заводський номер
Н.36.23.022-01
Кількість на модель
№
15
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
№
15
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
№
16
Назва деталі
Штуцер
Заводський номер
5001-26-77-01
Кількість на модель
№
17
Назва деталі
Кільце- - -
Заводський номер
021-027-36-2-51-1668
Кількість на модель
№
18
Назва деталі
Кутник
Заводський номер
312002-26-11СП
Кількість на модель
№
19
Назва деталі
Кутник
Заводський номер
312002-26-11-20СП
Кількість на модель
№
19
Назва деталі
Гайка М16х1,
Заводський номер
Гайка М16x1,5
Кількість на модель
№
20
Назва деталі
Шайба __NT__0__.ОТ
Заводський номер
Шайба 16.ОТ
Кількість на модель
№
21
Назва деталі
Болт M16x1, __NT__1__
Заводський номер
Болт М16x1,5-6gx601
Кількість на модель
№
23
Назва деталі
Втулка
Заводський номер
40 0354-05
Кількість на модель
№
24
Назва деталі
Планка
Заводський номер
2501-26-301-20
Кількість на модель
№
25
Назва деталі
Планка
Заводський номер
2501-26-301
Кількість на модель
№
25
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0520-20
Кількість на модель
№
26
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0520
Кількість на модель
№
26
Назва деталі
Скоба
Заводський номер
2501-26-300
Кількість на модель
№
27
Назва деталі
Скоба
Заводський номер
2501-26-300-20
Кількість на модель
№
27
Назва деталі
Контргайка
Заводський номер
Н.036.23.072
Кількість на модель
№
28
Назва деталі
Контргайка
Заводський номер
Н.036.23.072-01
Кількість на модель
№
28
Назва деталі
Розподільник
Заводський номер
312001-26-25СП
Кількість на модель
№
29
Назва деталі
Розподільник
Заводський номер
312001-26-25-20СП
Кількість на модель
№
29
Назва деталі
Труба
Заводський номер
312001-26-39
Кількість на модель
№
30
Назва деталі
Труба
Заводський номер
312001-26-39-20
Кількість на модель
№
30
Назва деталі
Трубопровід
Заводський номер
312001-26-16СП
Кількість на модель
№
31
Назва деталі
Трубопровід
Заводський номер
312001-26-16-20СП
Кількість на модель
№
31
Назва деталі
Планка
Заводський номер
405-26-25
Кількість на модель
№
32
Назва деталі
Шайба __NT__0__Т. ГОСТ __NT__1__
Заводський номер
31 0270-20
Кількість на модель
№
33
Назва деталі
Шайба ГОСТ
Заводський номер
31 0270
Кількість на модель
№
33
Назва деталі
Трубопровід
Заводський номер
312001-26-13-20СП
Кількість на модель
№
34
Назва деталі
Трубопровід
Заводський номер
312001-26-13СП
Кількість на модель
№
34
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-01-20СП
Кількість на модель
№
35
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-01СП
Кількість на модель
№
35
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
№
36
Назва деталі
Шпилька
Заводський номер
29 5220
Кількість на модель
№
37
Назва деталі
Шпилька
Заводський номер
29 5220-20
Кількість на модель
№
37
Назва деталі
Болт M10-6gx30
Заводський номер
Болт М10-6gx30
Кількість на модель
№
38
Назва деталі
Гайка M
Заводський номер
Гайка М10
Кількість на модель
№
39
Назва деталі
Кільце
Заводський номер
088-095-46-2-51-1668
Кількість на модель
№
40
Назва деталі
Насос НША-
Заводський номер
Насос НШ50А-3
Кількість на модель
№
41
Назва деталі
Насос НША- - Т
Заводський номер
Насос НШ50А-3-Т
Кількість на модель
№
41
Назва деталі
Насос НШ__NT__0__
Заводський номер
Насос НШ50-3
Кількість на модель
№
42
Назва деталі
Насос НШТ
Заводський номер
Насос НШ50-3Т
Кількість на модель
№
42
Назва деталі
Болт M
Заводський номер
Болт М8-6gx70
Кількість на модель
№
43
Назва деталі
Пряжка
Заводський номер
312501-94-105
Кількість на модель
№
44
Назва деталі
Пряжка
Заводський номер
312501-94-105-20
Кількість на модель
№
44
Назва деталі
Прокладка
Заводський номер
700-40-6684-01
Кількість на модель
№
45
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx35
Кількість на модель
№
46
Назва деталі
Шайба 12.ОТ
Заводський номер
Шайба 12.ОТ
Кількість на модель
№
47
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
48
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
№
48
Назва деталі
Кільце захисне
Заводський номер
44 0038
Кількість на модель
№
49
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
№
50
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
51
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
51
Назва деталі
Рукав
Заводський номер
46 1501-03
Кількість на модель
№
52
Назва деталі
Рукав
Заводський номер
46 1501-03-20
Кількість на модель
№
52
Назва деталі
Втулка
Заводський номер
313502-26-221
Кількість на модель
№
53
Назва деталі
Втулка
Заводський номер
312502-26-221-20
Кількість на модель
№
53
Назва деталі
Бандаж
Заводський номер
2501-26-346-20
Кількість на модель
№
54
Назва деталі
Бандаж
Заводський номер
2501-26-346
Кількість на модель
№
54
Назва деталі
Кутник поворотний
Заводський номер
5001-26-77-01-20
Кількість на модель
№
55
Назва деталі
Заглушка
Заводський номер
400-26-55
Кількість на модель
№
56
Назва деталі
Заглушка
Заводський номер
400-26-55-20
Кількість на модель
№
56
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення гідросистеми | 312002-26-1СП | |||||||
| Встановлення гідросистеми | 312002-26-1-20СП | |||||||
| 1 | Фланець | 2501-26-303-20 | 1 | |||||
| 1 | Фланець | 2501-26-303 | 1 | |||||
| 2 | Болт M | Болт М10-6gx70 | 2 | |||||
| 3 | гвинт | 28 0210 | 3 | |||||
| 3 | Болт M | 28 0210-20 | 3 | |||||
| 4 | Шайба 10.ОТ | Шайба 10.ОТ | 4 | |||||
| 5 | Кільце ГОСТ /ТУ- | 039-045-36-2-51-1668 | 5 | |||||
| 6 | Муфта | 312001-26-48 | 6 | |||||
| 7 | Кільце С | 700-58-2332-20 | 7 | |||||
| 7 | Кільце С ГОСТ | 700-58-2332 | 7 | |||||
| 8 | Трубопровід | 312001-26-15-20СП | 8 | |||||
| 8 | Трубопровід | 312001-26-15СП | 8 | |||||
| 9 | Шайба | 31 5220 | 9 | |||||
| 10 | Болт M | 28 0504 | 10 | |||||
| 10 | Болт M | 28 0504-20 | 10 | |||||
| 11 | Кільце ГОСТ /ТУ- | 049-055-36-2-51-1668 | 11 | |||||
| 12 | Рукав | 46 1501-01 | 12 | |||||
| 12 | Рукав | 46 1501-01-20 | 12 | |||||
| 13 | Хомут- У- | 1070-У-02 | 13 | |||||
| 14 | Рукав діаметром | 3501-26-177-05-20СП | 14 | |||||
| 14 | Рукав діаметром | 3501-26-177-05СП | 14 | |||||
| 15 | Контргайка | Н.36.23.022-01 | 15 | |||||
| 15 | Контргайка | Н.036.23.022 | 15 | |||||
| 16 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 16 | |||||
| 17 | Штуцер | 5001-26-77-01 | 17 | |||||
| 18 | Кільце- - - | 021-027-36-2-51-1668 | 18 | |||||
| 19 | Кутник | 312002-26-11СП | 19 | |||||
| 19 | Кутник | 312002-26-11-20СП | 19 | |||||
| 20 | Гайка М16х1, | Гайка М16x1,5 | 20 | |||||
| 21 | Шайба __NT__0__.ОТ | Шайба 16.ОТ | 21 | |||||
| 23 | Болт M16x1, __NT__1__ | Болт М16x1,5-6gx601 | 23 | |||||
| 24 | Втулка | 40 0354-05 | 24 | |||||
| 25 | Планка | 2501-26-301-20 | 25 | |||||
| 25 | Планка | 2501-26-301 | 25 | |||||
| 26 | Болт Мх- x ГОСТ | 28 0520-20 | 26 | |||||
| 26 | Болт Mx-X. ГОСТ | 28 0520 | 26 | |||||
| 27 | Скоба | 2501-26-300 | 27 | |||||
| 27 | Скоба | 2501-26-300-20 | 27 | |||||
| 28 | Контргайка | Н.036.23.072 | 28 | |||||
| 28 | Контргайка | Н.036.23.072-01 | 28 | |||||
| 29 | Розподільник | 312001-26-25СП | 29 | |||||
| 29 | Розподільник | 312001-26-25-20СП | 29 | |||||
| 30 | Труба | 312001-26-39 | 30 | |||||
| 30 | Труба | 312001-26-39-20 | 30 | |||||
| 31 | Трубопровід | 312001-26-16СП | 31 | |||||
| 31 | Трубопровід | 312001-26-16-20СП | 31 | |||||
| 32 | Планка | 405-26-25 | 32 | |||||
| 33 | Шайба __NT__0__Т. ГОСТ __NT__1__ | 31 0270-20 | 33 | |||||
| 33 | Шайба ГОСТ | 31 0270 | 33 | |||||
| 34 | Трубопровід | 312001-26-13-20СП | 34 | |||||
| 34 | Трубопровід | 312001-26-13СП | 34 | |||||
| 35 | Рукав діаметр | 404-26-213-01-20СП | 35 | |||||
| 35 | Рукав діаметр | 404-26-213-01СП | 35 | |||||
| 36 | Кільце- - - | 012-016-25-2-51-1668 | 36 | |||||
| 37 | Шпилька | 29 5220 | 37 | |||||
| 37 | Шпилька | 29 5220-20 | 37 | |||||
| 38 | Болт M10-6gx30 | Болт М10-6gx30 | 38 | |||||
| 39 | Гайка M | Гайка М10 | 39 | |||||
| 40 | Кільце | 088-095-46-2-51-1668 | 40 | |||||
| 41 | Насос НША- | Насос НШ50А-3 | 41 | |||||
| 41 | Насос НША- - Т | Насос НШ50А-3-Т | 41 | |||||
| 42 | Насос НШ__NT__0__ | Насос НШ50-3 | 42 | |||||
| 42 | Насос НШТ | Насос НШ50-3Т | 42 | |||||
| 43 | Болт M | Болт М8-6gx70 | 43 | |||||
| 44 | Пряжка | 312501-94-105 | 44 | |||||
| 44 | Пряжка | 312501-94-105-20 | 44 | |||||
| 45 | Прокладка | 700-40-6684-01 | 45 | |||||
| 46 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx35 | 46 | |||||
| 47 | Шайба 12.ОТ | Шайба 12.ОТ | 47 | |||||
| 48 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 48 | |||||
| 48 | Шайба згідно з ГОСТ | 31 0210-20 | 48 | |||||
| 49 | Кільце захисне | 44 0038 | 49 | |||||
| 50 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 50 | |||||
| 51 | Фланець | 2501-26-83 | 51 | |||||
| 51 | Фланець | 2501-26-83-20 | 51 | |||||
| 52 | Рукав | 46 1501-03 | 52 | |||||
| 52 | Рукав | 46 1501-03-20 | 52 | |||||
| 53 | Втулка | 313502-26-221 | 53 | |||||
| 53 | Втулка | 312502-26-221-20 | 53 | |||||
| 54 | Бандаж | 2501-26-346-20 | 54 | |||||
| 54 | Бандаж | 2501-26-346 | 54 | |||||
| 55 | Кутник поворотний | 5001-26-77-01-20 | 55 | |||||
| 56 | Заглушка | 400-26-55 | 56 | |||||
| 56 | Заглушка | 400-26-55-20 | 56 |
