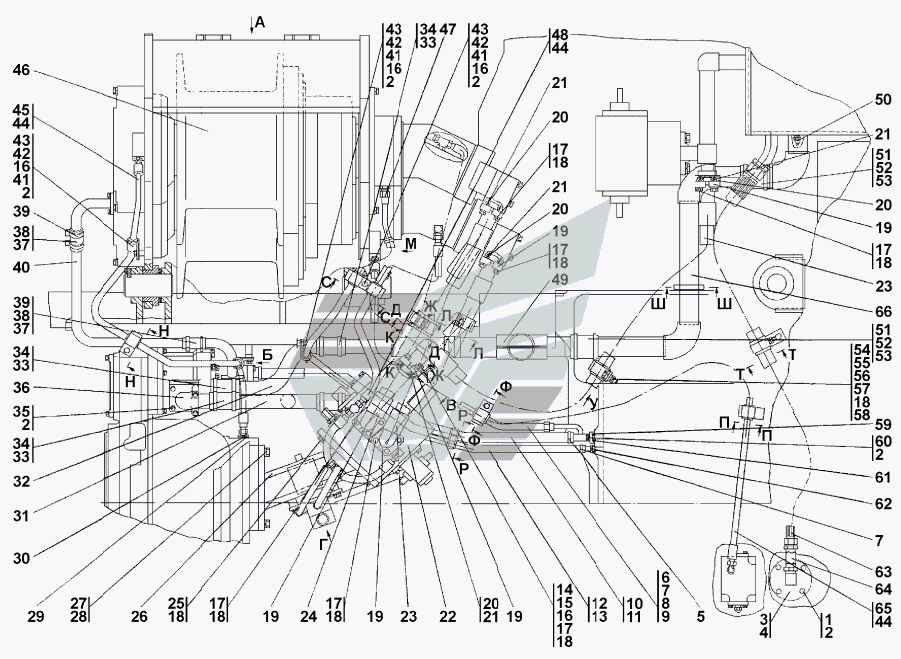

- СП Встановлення лебідок із гідрокеруванням
100%
Назва деталі
Встановлення лебідок з гідравлічним приводом
Заводський номер
313502-94-1СП(SP)
Кількість на модель
№
Назва деталі
Встановлення лебідок з гідравлічним приводом
Заводський номер
313502-94-1-20СП(SP)
Кількість на модель
№
Назва деталі
гвинт
Заводський номер
Болт M12-6gx35
Кількість на модель
№
1
Назва деталі
Шайба
Заводський номер
Шайба 12.OT
Кількість на модель
№
2
Назва деталі
Кришка
Заводський номер
313502-94-18СП(SP)
Кількість на модель
№
3
Назва деталі
Кришка
Заводський номер
313502-94-18-20СП -20(SP)
Кількість на модель
№
3
Назва деталі
Кільце
Заводський номер
130-135-36-2-51-1668
Кількість на модель
№
4
Назва деталі
Шланговий хомут AS30- / W2
Заводський номер
DIN3017-AS30-45/ 12C7-W2
Кількість на модель
№
5
Назва деталі
Рукав
Заводський номер
312501-94-52-20СП -20(SP)
Кількість на модель
№
6
Назва деталі
Рукав
Заводський номер
312501-94-52СП(SP)
Кількість на модель
№
6
Назва деталі
Шланговий хомут DIN3017- АS20- / W2
Заводський номер
DIN3017-АS20-32/ 12C7-W2
Кількість на модель
№
7
Назва деталі
Ніпель
Заводський номер
2501-25-100
Кількість на модель
№
8
Назва деталі
Ніпель
Заводський номер
2501-25-100-20
Кількість на модель
№
8
Назва деталі
Накидна гайка
Заводський номер
41 5227-20
Кількість на модель
№
9
Назва деталі
Накидна гайка
Заводський номер
41 5227
Кількість на модель
№
9
Назва деталі
Рукав
Заводський номер
46 0901-22
Кількість на модель
№
10
Назва деталі
Рукав
Заводський номер
46 0901-22-20
Кількість на модель
№
11
Назва деталі
Рукав
Заводський номер
46 0601-47
Кількість на модель
№
12
Назва деталі
Рукав
Заводський номер
46 0601-47-20
Кількість на модель
№
13
Назва деталі
Скоба
Заводський номер
2501-26-300
Кількість на модель
№
14
Назва деталі
Скоба
Заводський номер
2501-26-300-20
Кількість на модель
№
14
Назва деталі
Планка
Заводський номер
2501-26-301
Кількість на модель
№
15
Назва деталі
Планка
Заводський номер
2501-26-301-20
Кількість на модель
№
15
Назва деталі
Втулка
Заводський номер
40 0354-02
Кількість на модель
№
16
Назва деталі
Гвинт
Заводський номер
3502-20-4-20
Кількість на модель
№
17
Назва деталі
Гвинт
Заводський номер
3502-20-4
Кількість на модель
№
17
Назва деталі
Шайба
Заводський номер
Шайба 16.OT
Кількість на модель
№
18
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
№
19
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
№
19
Назва деталі
Захисна шайба
Заводський номер
44 0005
Кількість на модель
№
20
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
№
21
Назва деталі
Розподільник гідромоторів
Заводський номер
312501-91-10-01-20СП -20(SP)
Кількість на модель
№
22
Назва деталі
Розподільник гідромоторів
Заводський номер
312501-91-10-01СП (SP)
Кількість на модель
№
22
Назва деталі
Рукав d.32
Заводський номер
3502-26-108-20СП(SP)
Кількість на модель
№
23
Назва деталі
Рукав d.32
Заводський номер
3502-26-108СП(SP)
Кількість на модель
№
23
Назва деталі
Рукав
Заводський номер
3502-26-108-06СП
Кількість на модель
№
24
Назва деталі
Рукав
Заводський номер
3502-26-108-06-20СП
Кількість на модель
№
24
Назва деталі
Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70
Заводський номер
28 0544
Кількість на модель
№
25
Назва деталі
Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70
Заводський номер
28 0544-20
Кількість на модель
№
25
Назва деталі
Кронштейн
Заводський номер
313502-94-17-20СП -20(SP)
Кількість на модель
№
26
Назва деталі
Кронштейн
Заводський номер
313502-94-17СП(SP)
Кількість на модель
№
26
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0725
Кількість на модель
№
27
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0725-20
Кількість на модель
№
27
Назва деталі
Шайба
Заводський номер
Шайба 20.OT
Кількість на модель
№
28
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
№
29
Назва деталі
Штуцер
Заводський номер
312501-94-130
Кількість на модель
№
30
Назва деталі
Штуцер
Заводський номер
312501-94-130-20
Кількість на модель
№
30
Назва деталі
Труба__NT__0__
Заводський номер
312501-94-118
Кількість на модель
№
31
Назва деталі
Труба__NT__0__
Заводський номер
312501-94-118-20
Кількість на модель
№
31
Назва деталі
Труба__NT__0__
Заводський номер
312501-94-117
Кількість на модель
№
32
Назва деталі
Труба__NT__0__
Заводський номер
312501-94-117-20
Кількість на модель
№
32
Назва деталі
Рукав
Заводський номер
46 1501-03
Кількість на модель
№
33
Назва деталі
Рукав
Заводський номер
46 1501-03-20
Кількість на модель
№
33
Назва деталі
Шланговий хомут DIN3017-AS50-70/ 12C7-W2
Заводський номер
DIN3017-AS50-70/ 12C7-W2
Кількість на модель
№
34
Назва деталі
гвинт
Заводський номер
Болт M12-6gx40
Кількість на модель
№
35
Назва деталі
Фланець
Заводський номер
2501-15-120-01-20СП -20(SP)
Кількість на модель
№
36
Назва деталі
Фланець
Заводський номер
2501-15-120-01СП(SP)
Кількість на модель
№
36
Назва деталі
Рукав
Заводський номер
46 1201-02-20
Кількість на модель
№
37
Назва деталі
Рукав
Заводський номер
46 1201-02
Кількість на модель
№
38
Назва деталі
Труба__NT__0__
Заводський номер
313502-94-100
Кількість на модель
№
40
Назва деталі
Труба__NT__0__
Заводський номер
313502-94-100-20
Кількість на модель
№
40
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт M12x1,25-6gx25
Кількість на модель
№
41
Назва деталі
Планка
Заводський номер
2501-26-217-20
Кількість на модель
№
42
Назва деталі
Планка
Заводський номер
2501-26-217
Кількість на модель
№
42
Назва деталі
Скоба
Заводський номер
2501-26-216
Кількість на модель
№
43
Назва деталі
Скоба
Заводський номер
2501-26-216-20
Кількість на модель
№
43
Назва деталі
Кільце
Заводський номер
012-016-25-2-51-1688
Кількість на модель
№
44
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-21-20СП
Кількість на модель
№
45
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-21СП
Кількість на модель
№
45
Назва деталі
Привід лебідок
Заводський номер
312501-90-1-02-20СП -20(SP)
Кількість на модель
№
46
Назва деталі
Привід лебідок
Заводський номер
312501-90-1-02СП(SP)
Кількість на модель
№
46
Назва деталі
Привід лебідок
Заводський номер
312501-90-1-03-20СП -20(SP)
Кількість на модель
№
46
Назва деталі
Привід лебідок
Заводський номер
312501-90-1-03СП(SP)
Кількість на модель
№
46
Назва деталі
Трубопровід
Заводський номер
312501-94-21СП(SP)
Кількість на модель
№
47
Назва деталі
Трубопровід
Заводський номер
312501-94-21-20СП -20(SP)
Кількість на модель
№
47
Назва деталі
Рукав
Заводський номер
404-26-213-13-20СП
Кількість на модель
№
48
Назва деталі
Рукав
Заводський номер
404-26-213-13СП
Кількість на модель
№
48
Назва деталі
Трубопровід
Заводський номер
313502-94-10-20СП -20(SP)
Кількість на модель
№
49
Назва деталі
Трубопровід
Заводський номер
313502-94-10СП(SP)
Кількість на модель
№
49
Назва деталі
Датчик аварійного тиску масла MM111В
Заводський номер
MM111В
Кількість на модель
№
50
Назва деталі
Датчик аварійного тиску масла MM111ВТ
Заводський номер
MM111ВТ
Кількість на модель
№
50
Назва деталі
Шланговий хомут AS70-
Заводський номер
DIN3017-AS70-90/12C7-W2
Кількість на модель
№
51
Назва деталі
Рукав
Заводський номер
46 1701-01
Кількість на модель
№
52
Назва деталі
Рукав
Заводський номер
46 1701-01-20
Кількість на модель
№
53
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
№
54
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
№
54
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
№
55
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
№
55
Назва деталі
Втулка
Заводський номер
40 0354-04
Кількість на модель
№
56
Назва деталі
Болт M16x1, 5-6gx35
Заводський номер
Болт M16x1,5-6gx35
Кількість на модель
№
57
Назва деталі
Планка
Заводський номер
312501-94-155-01-20
Кількість на модель
№
58
Назва деталі
Планка
Заводський номер
312501-94-155-01
Кількість на модель
№
58
Назва деталі
Трубопровід
Заводський номер
312501-94-53СП(SP)
Кількість на модель
№
59
Назва деталі
Трубопровід
Заводський номер
312501-94-53-20СП -20(SP)
Кількість на модель
№
59
Назва деталі
Болт M12x1, 25-6gx35
Заводський номер
Болт M12x1,25-6gx35
Кількість на модель
№
60
Назва деталі
Кільце- - -
Заводський номер
022-026-25-2-51-1668
Кількість на модель
№
61
Назва деталі
Штуцер
Заводський номер
403-16-109-20СП
Кількість на модель
№
62
Назва деталі
Штуцер
Заводський номер
403-16-109СП
Кількість на модель
№
62
Назва деталі
Рукав
Заводський номер
46-60-392-04-20СП
Кількість на модель
№
63
Назва деталі
Рукав
Заводський номер
46-60-392-04СП
Кількість на модель
№
63
Назва деталі
Трубопровід
Заводський номер
3506-60-120СП
Кількість на модель
№
64
Назва деталі
Трубопровід
Заводський номер
3506-60-120-20СП
Кількість на модель
№
64
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-05-20СП
Кількість на модель
№
65
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-05СП
Кількість на модель
№
65
Назва деталі
Трубопровід
Заводський номер
313502-94-14СП(SP)
Кількість на модель
№
66
Назва деталі
Трубопровід
Заводський номер
313502-94-14-20СП -20(SP)
Кількість на модель
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення лебідок з гідравлічним приводом | 313502-94-1СП(SP) | |||||||
| Встановлення лебідок з гідравлічним приводом | 313502-94-1-20СП(SP) | |||||||
| 1 | гвинт | Болт M12-6gx35 | 1 | |||||
| 2 | Шайба | Шайба 12.OT | 2 | |||||
| 3 | Кришка | 313502-94-18СП(SP) | 3 | |||||
| 3 | Кришка | 313502-94-18-20СП -20(SP) | 3 | |||||
| 4 | Кільце | 130-135-36-2-51-1668 | 4 | |||||
| 5 | Шланговий хомут AS30- / W2 | DIN3017-AS30-45/ 12C7-W2 | 5 | |||||
| 6 | Рукав | 312501-94-52-20СП -20(SP) | 6 | |||||
| 6 | Рукав | 312501-94-52СП(SP) | 6 | |||||
| 7 | Шланговий хомут DIN3017- АS20- / W2 | DIN3017-АS20-32/ 12C7-W2 | 7 | |||||
| 8 | Ніпель | 2501-25-100 | 8 | |||||
| 8 | Ніпель | 2501-25-100-20 | 8 | |||||
| 9 | Накидна гайка | 41 5227-20 | 9 | |||||
| 9 | Накидна гайка | 41 5227 | 9 | |||||
| 10 | Рукав | 46 0901-22 | 10 | |||||
| 11 | Рукав | 46 0901-22-20 | 11 | |||||
| 12 | Рукав | 46 0601-47 | 12 | |||||
| 13 | Рукав | 46 0601-47-20 | 13 | |||||
| 14 | Скоба | 2501-26-300 | 14 | |||||
| 14 | Скоба | 2501-26-300-20 | 14 | |||||
| 15 | Планка | 2501-26-301 | 15 | |||||
| 15 | Планка | 2501-26-301-20 | 15 | |||||
| 16 | Втулка | 40 0354-02 | 16 | |||||
| 17 | Гвинт | 3502-20-4-20 | 17 | |||||
| 17 | Гвинт | 3502-20-4 | 17 | |||||
| 18 | Шайба | Шайба 16.OT | 18 | |||||
| 19 | Фланець | 46-26-280 | 19 | |||||
| 19 | Фланець | 46-26-280-20 | 19 | |||||
| 20 | Захисна шайба | 44 0005 | 20 | |||||
| 21 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 21 | |||||
| 22 | Розподільник гідромоторів | 312501-91-10-01-20СП -20(SP) | 22 | |||||
| 22 | Розподільник гідромоторів | 312501-91-10-01СП (SP) | 22 | |||||
| 23 | Рукав d.32 | 3502-26-108-20СП(SP) | 23 | |||||
| 23 | Рукав d.32 | 3502-26-108СП(SP) | 23 | |||||
| 24 | Рукав | 3502-26-108-06СП | 24 | |||||
| 24 | Рукав | 3502-26-108-06-20СП | 24 | |||||
| 25 | Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70 | 28 0544 | 25 | |||||
| 25 | Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70 | 28 0544-20 | 25 | |||||
| 26 | Кронштейн | 313502-94-17-20СП -20(SP) | 26 | |||||
| 26 | Кронштейн | 313502-94-17СП(SP) | 26 | |||||
| 27 | Болт Мх- x ГОСТ | 28 0725 | 27 | |||||
| 27 | Болт Mx-X. ГОСТ | 28 0725-20 | 27 | |||||
| 28 | Шайба | Шайба 20.OT | 28 | |||||
| 29 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 29 | |||||
| 30 | Штуцер | 312501-94-130 | 30 | |||||
| 30 | Штуцер | 312501-94-130-20 | 30 | |||||
| 31 | Труба__NT__0__ | 312501-94-118 | 31 | |||||
| 31 | Труба__NT__0__ | 312501-94-118-20 | 31 | |||||
| 32 | Труба__NT__0__ | 312501-94-117 | 32 | |||||
| 32 | Труба__NT__0__ | 312501-94-117-20 | 32 | |||||
| 33 | Рукав | 46 1501-03 | 33 | |||||
| 33 | Рукав | 46 1501-03-20 | 33 | |||||
| 34 | Шланговий хомут DIN3017-AS50-70/ 12C7-W2 | DIN3017-AS50-70/ 12C7-W2 | 34 | |||||
| 35 | гвинт | Болт M12-6gx40 | 35 | |||||
| 36 | Фланець | 2501-15-120-01-20СП -20(SP) | 36 | |||||
| 36 | Фланець | 2501-15-120-01СП(SP) | 36 | |||||
| 37 | Рукав | 46 1201-02-20 | 37 | |||||
| 38 | Рукав | 46 1201-02 | 38 | |||||
| 40 | Труба__NT__0__ | 313502-94-100 | 40 | |||||
| 40 | Труба__NT__0__ | 313502-94-100-20 | 40 | |||||
| 41 | Болт M12x1, __NT__1__ | Болт M12x1,25-6gx25 | 41 | |||||
| 42 | Планка | 2501-26-217-20 | 42 | |||||
| 42 | Планка | 2501-26-217 | 42 | |||||
| 43 | Скоба | 2501-26-216 | 43 | |||||
| 43 | Скоба | 2501-26-216-20 | 43 | |||||
| 44 | Кільце | 012-016-25-2-51-1688 | 44 | |||||
| 45 | Рукав діаметр | 404-26-213-21-20СП | 45 | |||||
| 45 | Рукав діаметр | 404-26-213-21СП | 45 | |||||
| 46 | Привід лебідок | 312501-90-1-02-20СП -20(SP) | 46 | |||||
| 46 | Привід лебідок | 312501-90-1-02СП(SP) | 46 | |||||
| 46 | Привід лебідок | 312501-90-1-03-20СП -20(SP) | 46 | |||||
| 46 | Привід лебідок | 312501-90-1-03СП(SP) | 46 | |||||
| 47 | Трубопровід | 312501-94-21СП(SP) | 47 | |||||
| 47 | Трубопровід | 312501-94-21-20СП -20(SP) | 47 | |||||
| 48 | Рукав | 404-26-213-13-20СП | 48 | |||||
| 48 | Рукав | 404-26-213-13СП | 48 | |||||
| 49 | Трубопровід | 313502-94-10-20СП -20(SP) | 49 | |||||
| 49 | Трубопровід | 313502-94-10СП(SP) | 49 | |||||
| 50 | Датчик аварійного тиску масла MM111В | MM111В | 50 | |||||
| 50 | Датчик аварійного тиску масла MM111ВТ | MM111ВТ | 50 | |||||
| 51 | Шланговий хомут AS70- | DIN3017-AS70-90/12C7-W2 | 51 | |||||
| 52 | Рукав | 46 1701-01 | 52 | |||||
| 53 | Рукав | 46 1701-01-20 | 53 | |||||
| 54 | Скоба | 2501-26-220-20 | 54 | |||||
| 54 | Скоба | 2501-26-220 | 54 | |||||
| 55 | Планка | 2501-26-221 | 55 | |||||
| 55 | Планка | 2501-26-221-20 | 55 | |||||
| 56 | Втулка | 40 0354-04 | 56 | |||||
| 57 | Болт M16x1, 5-6gx35 | Болт M16x1,5-6gx35 | 57 | |||||
| 58 | Планка | 312501-94-155-01-20 | 58 | |||||
| 58 | Планка | 312501-94-155-01 | 58 | |||||
| 59 | Трубопровід | 312501-94-53СП(SP) | 59 | |||||
| 59 | Трубопровід | 312501-94-53-20СП -20(SP) | 59 | |||||
| 60 | Болт M12x1, 25-6gx35 | Болт M12x1,25-6gx35 | 60 | |||||
| 61 | Кільце- - - | 022-026-25-2-51-1668 | 61 | |||||
| 62 | Штуцер | 403-16-109-20СП | 62 | |||||
| 62 | Штуцер | 403-16-109СП | 62 | |||||
| 63 | Рукав | 46-60-392-04-20СП | 63 | |||||
| 63 | Рукав | 46-60-392-04СП | 63 | |||||
| 64 | Трубопровід | 3506-60-120СП | 64 | |||||
| 64 | Трубопровід | 3506-60-120-20СП | 64 | |||||
| 65 | Рукав діаметр | 404-26-213-05-20СП | 65 | |||||
| 65 | Рукав діаметр | 404-26-213-05СП | 65 | |||||
| 66 | Трубопровід | 313502-94-14СП(SP) | 66 | |||||
| 66 | Трубопровід | 313502-94-14-20СП -20(SP) | 66 |
