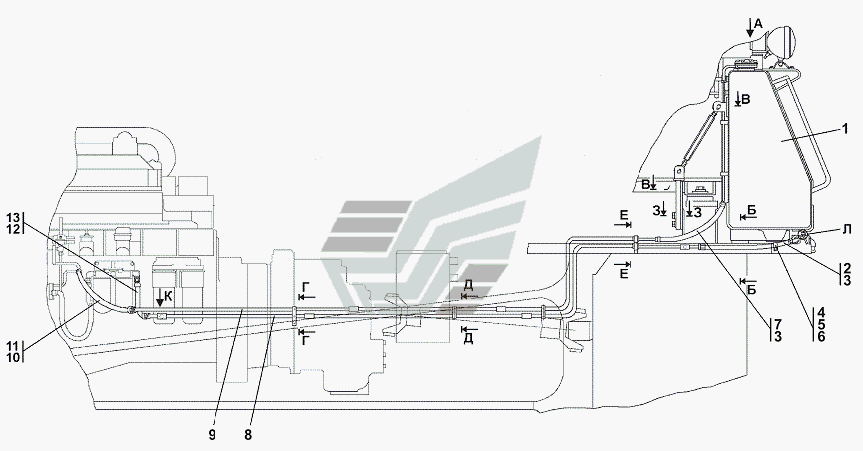

- СП Установка топливного бака
100%
Назва деталі
Встановлення паливного бака
Заводський номер
313506-25-1СП(SP)
Кількість на модель
№
Назва деталі
Встановлення паливного бака
Заводський номер
313506-25-1-20СП(SP)
Кількість на модель
№
Назва деталі
Бак паливний
Заводський номер
313502-25-10-01-20СП -20(SP)
Кількість на модель
№
1
Назва деталі
Бак паливний
Заводський номер
313502-25-10-01СП (SP)
Кількість на модель
№
1
Назва деталі
Рукав
Заводський номер
404-26-213-11СП(SP)
Кількість на модель
№
2
Назва деталі
Рукав
Заводський номер
404-26-213-11-20СП -20(SP)
Кількість на модель
№
2
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
№
3
Назва деталі
Хомутик
Заводський номер
700-41 -2548
Кількість на модель
№
4
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
№
5
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
№
6
Назва деталі
Рукав діам.
Заводський номер
404-26-213-01СП(SP)
Кількість на модель
№
7
Назва деталі
Рукав
Заводський номер
404-26-213-01-20СП -20(SP)
Кількість на модель
№
7
Назва деталі
Трубопровід
Заводський номер
313506-25-10-20СП -20(SP)
Кількість на модель
№
8
Назва деталі
Трубопровід
Заводський номер
313506-25-10СП(SP)
Кількість на модель
№
8
Назва деталі
Трубопровід
Заводський номер
313506-25-11СП(SP)
Кількість на модель
№
9
Назва деталі
Трубопровід
Заводський номер
313506-25-11-20СП -20(SP)
Кількість на модель
№
9
Назва деталі
Рукав AS
Заводський номер
AS 0802300SS
Кількість на модель
№
10
Назва деталі
Рукав
Заводський номер
312001-25-33СП(SP)
Кількість на модель
№
11
Назва деталі
Рукав
Заводський номер
312001-25-33-20СП -20(SP)
Кількість на модель
№
11
Назва деталі
Рукав AS
Заводський номер
AS 10025SS
Кількість на модель
№
12
Назва деталі
Рукав
Заводський номер
312001-25-32-20СП -20(SP)
Кількість на модель
№
13
Назва деталі
Рукав
Заводський номер
312001-25-32СП(SP)
Кількість на модель
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливного бака | 313506-25-1СП(SP) | |||||||
| Встановлення паливного бака | 313506-25-1-20СП(SP) | |||||||
| 1 | Бак паливний | 313502-25-10-01-20СП -20(SP) | 1 | |||||
| 1 | Бак паливний | 313502-25-10-01СП (SP) | 1 | |||||
| 2 | Рукав | 404-26-213-11СП(SP) | 2 | |||||
| 2 | Рукав | 404-26-213-11-20СП -20(SP) | 2 | |||||
| 3 | Кільце- - - | 012-016-25-2-51-1668 | 3 | |||||
| 4 | Хомутик | 700-41 -2548 | 4 | |||||
| 5 | Болт M8-6gx16 | Болт М8-6gx16 | 5 | |||||
| 6 | Диск 8T | Шайба 8Т | 6 | |||||
| 7 | Рукав діам. | 404-26-213-01СП(SP) | 7 | |||||
| 7 | Рукав | 404-26-213-01-20СП -20(SP) | 7 | |||||
| 8 | Трубопровід | 313506-25-10-20СП -20(SP) | 8 | |||||
| 8 | Трубопровід | 313506-25-10СП(SP) | 8 | |||||
| 9 | Трубопровід | 313506-25-11СП(SP) | 9 | |||||
| 9 | Трубопровід | 313506-25-11-20СП -20(SP) | 9 | |||||
| 10 | Рукав AS | AS 0802300SS | 10 | |||||
| 11 | Рукав | 312001-25-33СП(SP) | 11 | |||||
| 11 | Рукав | 312001-25-33-20СП -20(SP) | 11 | |||||
| 12 | Рукав AS | AS 10025SS | 12 | |||||
| 13 | Рукав | 312001-25-32-20СП -20(SP) | 13 | |||||
| 13 | Рукав | 312001-25-32СП(SP) | 13 |
