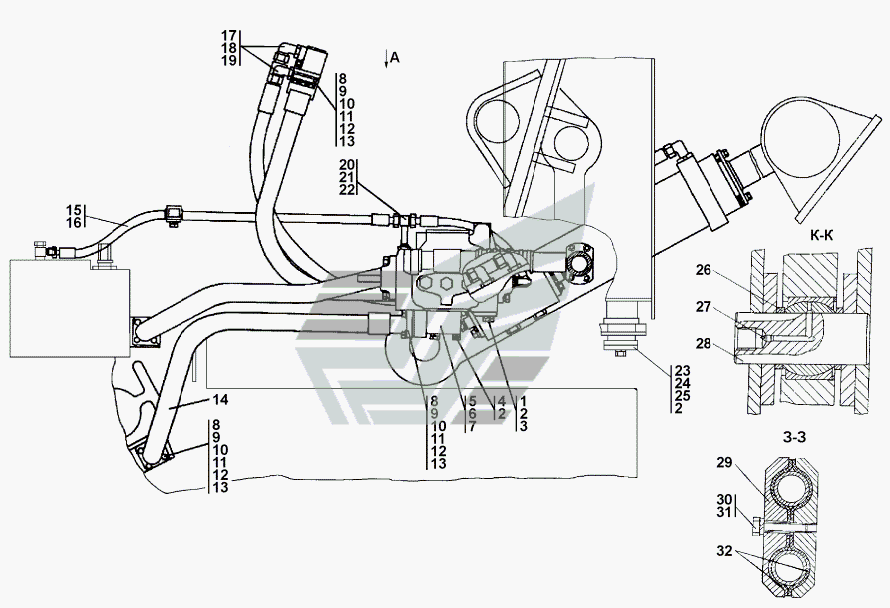

- СП Встановлення гідросистеми
100%
Назва деталі
Монтаж гідросистеми
Заводський номер
313502-26-1СП(SP)
Кількість на модель
№
Назва деталі
Монтаж гідросистеми
Заводський номер
313502-26-1-20СП(SP)
Кількість на модель
№
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0535-20
Кількість на модель
№
1
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0535
Кількість на модель
№
1
Назва деталі
Диск __NT__0__ OT
Заводський номер
Шайба 16 OT
Кількість на модель
№
2
Назва деталі
Шайба ГОСТ
Заводський номер
31 0270
Кількість на модель
№
3
Назва деталі
Шайба __NT__0__Т. ГОСТ __NT__1__
Заводський номер
31 0270-20
Кількість на модель
№
3
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
28 0566
Кількість на модель
№
4
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
28 0566-20
Кількість на модель
№
4
Назва деталі
Фланець
Заводський номер
3501-26-197
Кількість на модель
№
5
Назва деталі
Фланець
Заводський номер
3501-26-197-20
Кількість на модель
№
5
Назва деталі
Захисна шайба
Заводський номер
44 0005
Кількість на модель
№
6
Назва деталі
Кільце- - -
Заводський номер
042-050-46-2-51-1688
Кількість на модель
№
7
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
8
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
8
Назва деталі
Кільце захисне
Заводський номер
44 0038
Кількість на модель
№
9
Назва деталі
Болт M12x1, 25-6gx35
Заводський номер
Болт M12x1,25-6gx35
Кількість на модель
№
10
Назва деталі
Диск __NT__0__ OT
Заводський номер
Шайба 12 OT
Кількість на модель
№
11
Назва деталі
Кільце
Заводський номер
032-038-36-2-51-1688
Кількість на модель
№
12
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
№
13
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
13
Назва деталі
Рукав d.25
Заводський номер
3501-26-177-12СП(SP)
Кількість на модель
№
14
Назва деталі
Рукав d.25
Заводський номер
3501-26-177-12-20СП -20(SP)
Кількість на модель
№
14
Назва деталі
Рукав
Заводський номер
404-26-213-04-20СП -20(SP)
Кількість на модель
№
15
Назва деталі
Рукав
Заводський номер
404-26-213-04СП(SP)
Кількість на модель
№
15
Назва деталі
Кільце
Заводський номер
012-016-25-2-51-1688
Кількість на модель
№
16
Назва деталі
Кільце
Заводський номер
021-027-36-2-51-1688
Кількість на модель
№
17
Назва деталі
Контргайка
Заводський номер
Н.036.23.072-01
Кількість на модель
№
18
Назва деталі
Контргайка
Заводський номер
Н.036.23.072
Кількість на модель
№
18
Назва деталі
Кутник ввертний
Заводський номер
Н.036.23.091
Кількість на модель
№
19
Назва деталі
Кутник ввертний
Заводський номер
Н.036.23.091-01
Кількість на модель
№
19
Назва деталі
Трійник
Заводський номер
312501-26-19СП(SP)
Кількість на модель
№
20
Назва деталі
Трійник
Заводський номер
312501-26-19-20СП -20(SP)
Кількість на модель
№
20
Назва деталі
Кільце- - -
Заводський номер
018-022-25-2-51-1688
Кількість на модель
№
21
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-01
Кількість на модель
№
22
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
№
22
Назва деталі
Амортизатор
Заводський номер
2501-25-37СП(SP)
Кількість на модель
№
23
Назва деталі
Накладка
Заводський номер
1101-25-36
Кількість на модель
№
24
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0570-20
Кількість на модель
№
25
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0570
Кількість на модель
№
25
Назва деталі
Втулка
Заводський номер
312501-26-157-20
Кількість на модель
№
26
Назва деталі
Втулка
Заводський номер
312501-26-157
Кількість на модель
№
26
Назва деталі
Мазь е
Заводський номер
Масленка 1.2.Kд6xp
Кількість на модель
№
27
Назва деталі
Маслянка
Заводський номер
Масленка 1.2.Ц6
Кількість на модель
№
27
Назва деталі
Ось
Заводський номер
312501-26-156
Кількість на модель
№
28
Назва деталі
Пряжка
Заводський номер
312501-26-141-20
Кількість на модель
№
29
Назва деталі
Пряжка
Заводський номер
312501-26-141
Кількість на модель
№
29
Назва деталі
гвинт
Заводський номер
Болт M8-6gx45
Кількість на модель
№
30
Назва деталі
Шайба
Заводський номер
Шайба 8T
Кількість на модель
№
31
Назва деталі
Прокладка
Заводський номер
312501-26-155
Кількість на модель
№
32
Назва деталі
Прокладка
Заводський номер
312501-26-155-20
Кількість на модель
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж гідросистеми | 313502-26-1СП(SP) | |||||||
| Монтаж гідросистеми | 313502-26-1-20СП(SP) | |||||||
| 1 | Болт Mx-X. ГОСТ | 28 0535-20 | 1 | |||||
| 1 | Болт Mx-X. ГОСТ | 28 0535 | 1 | |||||
| 2 | Диск __NT__0__ OT | Шайба 16 OT | 2 | |||||
| 3 | Шайба ГОСТ | 31 0270 | 3 | |||||
| 3 | Шайба __NT__0__Т. ГОСТ __NT__1__ | 31 0270-20 | 3 | |||||
| 4 | Болт M12x1, __NT__1__ | 28 0566 | 4 | |||||
| 4 | Болт M12x1, __NT__1__ | 28 0566-20 | 4 | |||||
| 5 | Фланець | 3501-26-197 | 5 | |||||
| 5 | Фланець | 3501-26-197-20 | 5 | |||||
| 6 | Захисна шайба | 44 0005 | 6 | |||||
| 7 | Кільце- - - | 042-050-46-2-51-1688 | 7 | |||||
| 8 | Фланець | 2501-26-83-20 | 8 | |||||
| 8 | Фланець | 2501-26-83 | 8 | |||||
| 9 | Кільце захисне | 44 0038 | 9 | |||||
| 10 | Болт M12x1, 25-6gx35 | Болт M12x1,25-6gx35 | 10 | |||||
| 11 | Диск __NT__0__ OT | Шайба 12 OT | 11 | |||||
| 12 | Кільце | 032-038-36-2-51-1688 | 12 | |||||
| 13 | Шайба згідно з ГОСТ | 31 0210-20 | 13 | |||||
| 13 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 13 | |||||
| 14 | Рукав d.25 | 3501-26-177-12СП(SP) | 14 | |||||
| 14 | Рукав d.25 | 3501-26-177-12-20СП -20(SP) | 14 | |||||
| 15 | Рукав | 404-26-213-04-20СП -20(SP) | 15 | |||||
| 15 | Рукав | 404-26-213-04СП(SP) | 15 | |||||
| 16 | Кільце | 012-016-25-2-51-1688 | 16 | |||||
| 17 | Кільце | 021-027-36-2-51-1688 | 17 | |||||
| 18 | Контргайка | Н.036.23.072-01 | 18 | |||||
| 18 | Контргайка | Н.036.23.072 | 18 | |||||
| 19 | Кутник ввертний | Н.036.23.091 | 19 | |||||
| 19 | Кутник ввертний | Н.036.23.091-01 | 19 | |||||
| 20 | Трійник | 312501-26-19СП(SP) | 20 | |||||
| 20 | Трійник | 312501-26-19-20СП -20(SP) | 20 | |||||
| 21 | Кільце- - - | 018-022-25-2-51-1688 | 21 | |||||
| 22 | Контргайка | Н.036.23.022-01 | 22 | |||||
| 22 | Контргайка | Н.036.23.022 | 22 | |||||
| 23 | Амортизатор | 2501-25-37СП(SP) | 23 | |||||
| 24 | Накладка | 1101-25-36 | 24 | |||||
| 25 | Болт Мх- x ГОСТ | 28 0570-20 | 25 | |||||
| 25 | Болт Мх- x ГОСТ | 28 0570 | 25 | |||||
| 26 | Втулка | 312501-26-157-20 | 26 | |||||
| 26 | Втулка | 312501-26-157 | 26 | |||||
| 27 | Мазь е | Масленка 1.2.Kд6xp | 27 | |||||
| 27 | Маслянка | Масленка 1.2.Ц6 | 27 | |||||
| 28 | Ось | 312501-26-156 | 28 | |||||
| 29 | Пряжка | 312501-26-141-20 | 29 | |||||
| 29 | Пряжка | 312501-26-141 | 29 | |||||
| 30 | гвинт | Болт M8-6gx45 | 30 | |||||
| 31 | Шайба | Шайба 8T | 31 | |||||
| 32 | Прокладка | 312501-26-155 | 32 | |||||
| 32 | Прокладка | 312501-26-155-20 | 32 |
