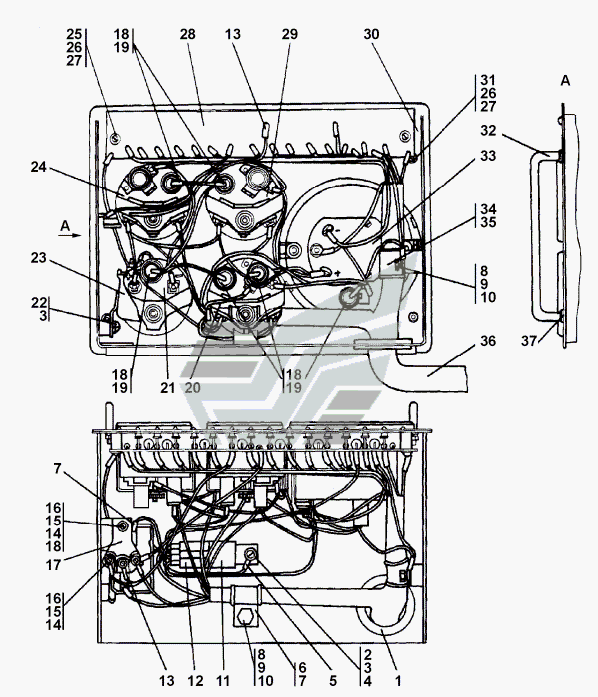

312502-10-108СП Панель приладів
100%
Назва деталі
Панель приладів I
Заводський номер
312502-10-108СП(SP)
Кількість на модель
№
Назва деталі
Панель приладів
Заводський номер
312502-10-108-20СП -20(SP)
Кількість на модель
№
Назва деталі
Кільце
Заводський номер
700-40-3141
Кількість на модель
1
№
1
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М6-6gx12
Кількість на модель
1
№
2
Назва деталі
Диск 6T
Заводський номер
Шайба 6Т
Кількість на модель
2
№
3
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110
Кількість на модель
№
4
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110-20
Кількість на модель
1
№
4
Назва деталі
Провід
Заводський номер
404-10-180-78-20СП -20(SP)
Кількість на модель
1
№
5
Назва деталі
Провід
Заводський номер
404-10-180-78СП(SP)
Кількість на модель
№
5
Назва деталі
Прокладка
Заводський номер
700-40-60684-04
Кількість на модель
1
№
6
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
1
№
7
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
2
№
8
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
2
№
9
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0150-20
Кількість на модель
2
№
10
Назва деталі
Шайба ГОСТ
Заводський номер
31 0150
Кількість на модель
№
10
Назва деталі
Реле
Заводський номер
Реле 901-3747
Кількість на модель
1
№
11
Назва деталі
Гніздова колодка __NT__0__
Заводський номер
607605
Кількість на модель
1
№
12
Назва деталі
Провід
Заводський номер
405-10-149-21СП(SP)
Кількість на модель
№
13
Назва деталі
Провід
Заводський номер
405-10-149-21-20СП -20(SP)
Кількість на модель
2
№
13
Назва деталі
Диск
Заводський номер
Шайба 3
Кількість на модель
4
№
14
Назва деталі
Горіх
Заводський номер
Гайка М3
Кількість на модель
4
№
15
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М3-6gx10
Кількість на модель
4
№
16
Назва деталі
Провід
Заводський номер
3501-10-159-20СП(SP)
Кількість на модель
1
№
17
Назва деталі
Підсилювач
Заводський номер
11.3845.100
Кількість на модель
1
№
17
Назва деталі
Провід
Заводський номер
3501-10-159СП(SP)
Кількість на модель
№
17
Назва деталі
Лампа А-24
Заводський номер
Лампа А-24
Кількість на модель
6
№
18
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0020
Кількість на модель
№
18
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0020-20
Кількість на модель
1
№
18
Назва деталі
Патрон зі штекером ЛВ211-329
Заводський номер
ЛВ211-3714329
Кількість на модель
6
№
19
Назва деталі
Приймач індикатора рівня палива УБ170-01-УХЛ-Е
Заводський номер
УБ170-01-УХЛ-Э
Кількість на модель
№
20
Назва деталі
Приймач датчика рівня палива УБ170-01.У-ХЛ
Заводський номер
УБ170-01.У-ХЛ
Кількість на модель
№
20
Назва деталі
Приймач покажчика рівня палива
Заводський номер
УБ170-01-Т
Кількість на модель
1
№
20
Назва деталі
Покажчик напруги
Заводський номер
11.3812-Т
Кількість на модель
1
№
21
Назва деталі
Покажчик напруги
Заводський номер
11.3812
Кількість на модель
№
21
Назва деталі
Покажчик напруги
Заводський номер
11.3812-Э
Кількість на модель
№
21
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
35 0420
Кількість на модель
№
22
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
35 0420-20
Кількість на модель
2
№
22
Назва деталі
Шумовий сигналізатор
Заводський номер
733.3747-10
Кількість на модель
1
№
23
Назва деталі
Приймач покажчика температури ТУ-
Заводський номер
УК171-01-Т
Кількість на модель
1
№
24
Назва деталі
Приймач покажчика температури УК
Заводський номер
УК171-01-Э
Кількість на модель
№
24
Назва деталі
Приймач покажчика температури ТУ-
Заводський номер
УК171-01-У-ХЛ
Кількість на модель
№
24
Назва деталі
Гвинт В.М4-6gx12
Заводський номер
Винт В.М4-6gx12
Кількість на модель
2
№
25
Назва деталі
Шайба
Заводський номер
Шайба 4
Кількість на модель
6
№
26
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0050-20
Кількість на модель
6
№
27
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0050
Кількість на модель
№
27
Назва деталі
Плата
Заводський номер
313502-10-118СП(SP)
Кількість на модель
1
№
28
Назва деталі
Приймач покажчика тиску
Заводський номер
УК170-03-Т
Кількість на модель
1
№
29
Назва деталі
Приймач покажчика тиску
Заводський номер
УК170-03-У-ХЛ
Кількість на модель
№
29
Назва деталі
Приймач покажчика тиску масла
Заводський номер
УК170-03-Э
Кількість на модель
№
29
Назва деталі
Щиток
Заводський номер
405-10-161-20СП(SP)
Кількість на модель
1
№
30
Назва деталі
Щиток
Заводський номер
405-10-161СП(SP)
Кількість на модель
№
30
Назва деталі
Гайка M
Заводський номер
Гайка М4
Кількість на модель
4
№
31
Назва деталі
Ручка
Заводський номер
405-10-24
Кількість на модель
2
№
32
Назва деталі
Електронний тахометр
Заводський номер
2561.3813
Кількість на модель
№
33
Назва деталі
Прокладка
Заводський номер
700-40-60684-03
Кількість на модель
1
№
34
Назва деталі
Хомутик
Заводський номер
700-41-3307
Кількість на модель
1
№
35
Назва деталі
Джгут
Заводський номер
312502-10-121СП(SP)
Кількість на модель
№
36
Назва деталі
Джгут
Заводський номер
312502-10-121-20СП -20(SP)
Кількість на модель
1
№
36
Назва деталі
Втулка
Заводський номер
405-10-7
Кількість на модель
4
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Панель приладів I | 312502-10-108СП(SP) | |||||||
| Панель приладів | 312502-10-108-20СП -20(SP) | |||||||
| 1 | Кільце | 700-40-3141 | 1 | 1 | 1 | |||
| 2 | В.М. Гвинт | Винт В.М6-6gx12 | 1 | 1 | 2 | |||
| 3 | Диск 6T | Шайба 6Т | 2 | 2 | 3 | |||
| 4 | Шайба, випуск за ГОСТ | 31 0110 | 4 | |||||
| 4 | Шайба, випуск за ГОСТ | 31 0110-20 | 1 | 1 | 4 | |||
| 5 | Провід | 404-10-180-78-20СП -20(SP) | 1 | 1 | 5 | |||
| 5 | Провід | 404-10-180-78СП(SP) | 5 | |||||
| 6 | Прокладка | 700-40-60684-04 | 1 | 1 | 6 | |||
| 7 | Хомутик | 700-41-3179 | 1 | 1 | 7 | |||
| 8 | Болт M8-6gx16 | Болт М8-6gx16 | 2 | 2 | 8 | |||
| 9 | Диск 8T | Шайба 8Т | 2 | 2 | 9 | |||
| 10 | Шайба, випуск за ГОСТ | 31 0150-20 | 2 | 2 | 10 | |||
| 10 | Шайба ГОСТ | 31 0150 | 10 | |||||
| 11 | Реле | Реле 901-3747 | 1 | 1 | 11 | |||
| 12 | Гніздова колодка __NT__0__ | 607605 | 1 | 1 | 12 | |||
| 13 | Провід | 405-10-149-21СП(SP) | 13 | |||||
| 13 | Провід | 405-10-149-21-20СП -20(SP) | 2 | 2 | 13 | |||
| 14 | Диск | Шайба 3 | 4 | 4 | 14 | |||
| 15 | Горіх | Гайка М3 | 4 | 4 | 15 | |||
| 16 | В.М. Гвинт | Винт В.М3-6gx10 | 4 | 4 | 16 | |||
| 17 | Провід | 3501-10-159-20СП(SP) | 1 | 1 | 17 | |||
| 17 | Підсилювач | 11.3845.100 | 1 | 1 | 17 | |||
| 17 | Провід | 3501-10-159СП(SP) | 17 | |||||
| 18 | Лампа А-24 | Лампа А-24 | 6 | 6 | 18 | |||
| 18 | Шайба, випуск за ГОСТ | 31 0020 | 18 | |||||
| 18 | Шайба, випуск за ГОСТ | 31 0020-20 | 1 | 1 | 18 | |||
| 19 | Патрон зі штекером ЛВ211-329 | ЛВ211-3714329 | 6 | 6 | 19 | |||
| 20 | Приймач індикатора рівня палива УБ170-01-УХЛ-Е | УБ170-01-УХЛ-Э | 20 | |||||
| 20 | Приймач датчика рівня палива УБ170-01.У-ХЛ | УБ170-01.У-ХЛ | 20 | |||||
| 20 | Приймач покажчика рівня палива | УБ170-01-Т | 1 | 1 | 20 | |||
| 21 | Покажчик напруги | 11.3812-Т | 1 | 1 | 21 | |||
| 21 | Покажчик напруги | 11.3812 | 21 | |||||
| 21 | Покажчик напруги | 11.3812-Э | 21 | |||||
| 22 | Гвинт В.М- х ГОСТ | 35 0420 | 22 | |||||
| 22 | Гвинт В.М- х ГОСТ | 35 0420-20 | 2 | 2 | 22 | |||
| 23 | Шумовий сигналізатор | 733.3747-10 | 1 | 1 | 23 | |||
| 24 | Приймач покажчика температури ТУ- | УК171-01-Т | 1 | 1 | 24 | |||
| 24 | Приймач покажчика температури УК | УК171-01-Э | 24 | |||||
| 24 | Приймач покажчика температури ТУ- | УК171-01-У-ХЛ | 24 | |||||
| 25 | Гвинт В.М4-6gx12 | Винт В.М4-6gx12 | 2 | 2 | 25 | |||
| 26 | Шайба | Шайба 4 | 6 | 6 | 26 | |||
| 27 | Шайба, випуск за ГОСТ | 31 0050-20 | 6 | 6 | 27 | |||
| 27 | Шайба, випуск за ГОСТ | 31 0050 | 27 | |||||
| 28 | Плата | 313502-10-118СП(SP) | 1 | 1 | 28 | |||
| 29 | Приймач покажчика тиску | УК170-03-Т | 1 | 1 | 29 | |||
| 29 | Приймач покажчика тиску | УК170-03-У-ХЛ | 29 | |||||
| 29 | Приймач покажчика тиску масла | УК170-03-Э | 29 | |||||
| 30 | Щиток | 405-10-161-20СП(SP) | 1 | 1 | 30 | |||
| 30 | Щиток | 405-10-161СП(SP) | 30 | |||||
| 31 | Гайка M | Гайка М4 | 4 | 4 | 31 | |||
| 32 | Ручка | 405-10-24 | 2 | 2 | 32 | |||
| 33 | Електронний тахометр | 2561.3813 | 33 | |||||
| 34 | Прокладка | 700-40-60684-03 | 1 | 1 | 34 | |||
| 35 | Хомутик | 700-41-3307 | 1 | 1 | 35 | |||
| 36 | Джгут | 312502-10-121СП(SP) | 36 | |||||
| 36 | Джгут | 312502-10-121-20СП -20(SP) | 1 | 1 | 36 | |||
| 37 | Втулка | 405-10-7 | 4 | 4 | 37 |
