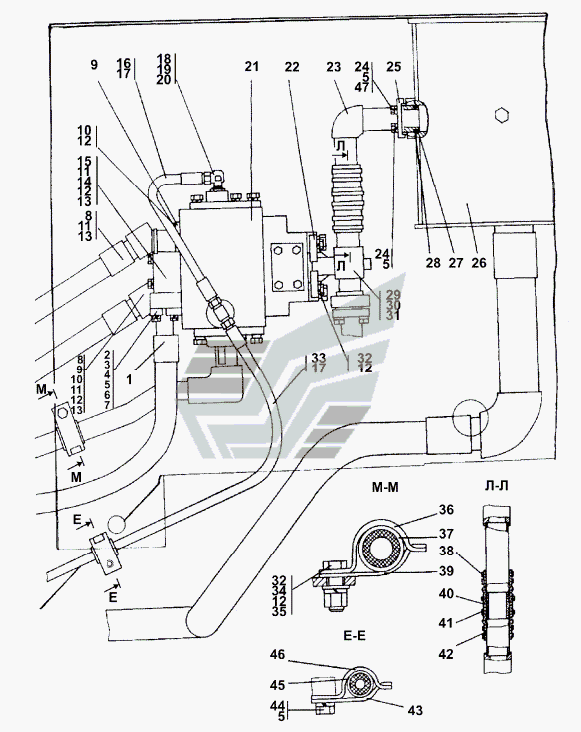

Монтаж гідросистеми
100%
Назва деталі
Диск
Заводський номер
ГОСТ 11371-78
Кількість на модель
№
Назва деталі
Рукав
Заводський номер
312501-26-29-20СП -20(SP)
Кількість на модель
№
1
Назва деталі
Рукав d-
Заводський номер
312501-26-29СП(SP)
Кількість на модель
№
1
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
2
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
2
Назва деталі
Кільце захисне
Заводський номер
44 0038
Кількість на модель
№
3
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx35
Кількість на модель
№
4
Назва деталі
Диск __NT__0__ OT
Заводський номер
Шайба 12 OT
Кількість на модель
№
5
Назва деталі
Кільце
Заводський номер
032-038-36-2-51-1688
Кількість на модель
№
6
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
№
7
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
7
Назва деталі
Рукав
Заводський номер
313502-26-12СП(SP)
Кількість на модель
№
8
Назва деталі
Рукав
Заводський номер
313502-26-12-20СП -20(SP)
Кількість на модель
№
8
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
№
9
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
№
9
Назва деталі
Гвинт
Заводський номер
3502-20-4-20
Кількість на модель
№
10
Назва деталі
Гвинт
Заводський номер
3502-20-4
Кількість на модель
№
10
Назва деталі
Захисна шайба
Заводський номер
44 0005
Кількість на модель
№
11
Назва деталі
Диск __NT__0__ OT
Заводський номер
Шайба 16 OT
Кількість на модель
№
12
Назва деталі
Кільце- - -
Заводський номер
042-050-46-2-51-1688
Кількість на модель
№
13
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
28 0566
Кількість на модель
№
14
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
28 0566-20
Кількість на модель
№
14
Назва деталі
Фланець
Заводський номер
3501-26-197
Кількість на модель
№
15
Назва деталі
Фланець
Заводський номер
3501-26-197-20
Кількість на модель
№
15
Назва деталі
Рукав
Заводський номер
404-26-213-12-20СП -20(SP)
Кількість на модель
№
16
Назва деталі
Рукав
Заводський номер
404-26-213-12СП(SP)
Кількість на модель
№
16
Назва деталі
Кільце
Заводський номер
012-016-25-2-51-1688
Кількість на модель
№
17
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77
Кількість на модель
№
18
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77-20
Кількість на модель
№
18
Назва деталі
Кільце- - -
Заводський номер
018-022-25-2-51-1688
Кількість на модель
№
19
Назва деталі
Контргайка
Заводський номер
H.036.23.022
Кількість на модель
№
20
Назва деталі
Контргайка
Заводський номер
H.036.23.022-01
Кількість на модель
№
20
Назва деталі
Розподільник
Заводський номер
312501-26-40СП(SP)
Кількість на модель
№
21
Назва деталі
Розподільник
Заводський номер
312501-26-40-20СП -20(SP)
Кількість на модель
№
21
Назва деталі
Фланець
Заводський номер
312501-26-120-20
Кількість на модель
№
22
Назва деталі
Фланець
Заводський номер
312501-26-120
Кількість на модель
№
22
Назва деталі
Трубопровід
Заводський номер
312501-26-31-20СП -20(SP)
Кількість на модель
№
23
Назва деталі
Трубопровід
Заводський номер
312501-26-31СП(SP)
Кількість на модель
№
23
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт M12x1,25-6gx40
Кількість на модель
№
24
Назва деталі
Фланець
Заводський номер
2501-26-362
Кількість на модель
№
25
Назва деталі
Фланець
Заводський номер
2501-26-362-20
Кількість на модель
№
25
Назва деталі
Бак гідросистеми
Заводський номер
313502-26-105СП(SP)
Кількість на модель
№
26
Назва деталі
Бак гідросистеми
Заводський номер
313502-26-105-20СП -20(SP)
Кількість на модель
№
26
Назва деталі
Кільце- - -
Заводський номер
050-060-58-2-51-1688
Кількість на модель
№
27
Назва деталі
Захисна шайба
Заводський номер
700-40-5117
Кількість на модель
№
28
Назва деталі
Трубопровід
Заводський номер
312501-26-17СП(SP)
Кількість на модель
№
29
Назва деталі
Трубопровід
Заводський номер
312501-26-17-20СП -20(SP)
Кількість на модель
№
29
Назва деталі
Захисна шайба
Заводський номер
700-40-6307
Кількість на модель
№
30
Назва деталі
Кільце- - -
Заводський номер
039-045-36-2-51-1688
Кількість на модель
№
31
Назва деталі
Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70
Заводський номер
28 0544-20
Кількість на модель
№
32
Назва деталі
Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70
Заводський номер
28 0544
Кількість на модель
№
32
Назва деталі
Рукав
Заводський номер
404-26-213-04-20СП -20(SP)
Кількість на модель
№
33
Назва деталі
Рукав
Заводський номер
404-26-213-04СП(SP)
Кількість на модель
№
33
Назва деталі
Гайка М16х1,
Заводський номер
Гайка M16x1,5
Кількість на модель
№
34
Назва деталі
Шайба __NT__0__Т. ГОСТ __NT__1__
Заводський номер
31 0270-20
Кількість на модель
№
35
Назва деталі
Шайба ГОСТ
Заводський номер
31 0270
Кількість на модель
№
35
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
№
36
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
№
36
Назва деталі
Втулка
Заводський номер
40 0354-03
Кількість на модель
№
37
Назва деталі
Хомут- У-
Заводський номер
1070-У-02
Кількість на модель
№
38
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
№
39
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
№
39
Назва деталі
Втулка
Заводський номер
313502-26-221
Кількість на модель
№
40
Назва деталі
Бандаж
Заводський номер
2501-26-346
Кількість на модель
№
41
Назва деталі
Бандаж
Заводський номер
2501-26-346-20
Кількість на модель
№
41
Назва деталі
Рукав
Заводський номер
46 1501-03
Кількість на модель
№
42
Назва деталі
Рукав
Заводський номер
46 1501-03-20
Кількість на модель
№
42
Назва деталі
Планка
Заводський номер
2501-26-217
Кількість на модель
№
43
Назва деталі
Планка
Заводський номер
2501-26-217-20
Кількість на модель
№
43
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт M12x1,25-6gx25
Кількість на модель
№
44
Назва деталі
Втулка
Заводський номер
40 0354-02
Кількість на модель
№
45
Назва деталі
Скоба
Заводський номер
2501-26-216-20
Кількість на модель
№
46
Назва деталі
Скоба
Заводський номер
2501-26-216
Кількість на модель
№
46
Назва деталі
Шайба
Заводський номер
46-11-476-20
Кількість на модель
№
47
Назва деталі
Шайба
Заводський номер
46-11-476
Кількість на модель
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Диск | ГОСТ 11371-78 | |||||||
| 1 | Рукав | 312501-26-29-20СП -20(SP) | 1 | |||||
| 1 | Рукав d- | 312501-26-29СП(SP) | 1 | |||||
| 2 | Фланець | 2501-26-83 | 2 | |||||
| 2 | Фланець | 2501-26-83-20 | 2 | |||||
| 3 | Кільце захисне | 44 0038 | 3 | |||||
| 4 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx35 | 4 | |||||
| 5 | Диск __NT__0__ OT | Шайба 12 OT | 5 | |||||
| 6 | Кільце | 032-038-36-2-51-1688 | 6 | |||||
| 7 | Шайба згідно з ГОСТ | 31 0210-20 | 7 | |||||
| 7 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 7 | |||||
| 8 | Рукав | 313502-26-12СП(SP) | 8 | |||||
| 8 | Рукав | 313502-26-12-20СП -20(SP) | 8 | |||||
| 9 | Фланець | 46-26-280 | 9 | |||||
| 9 | Фланець | 46-26-280-20 | 9 | |||||
| 10 | Гвинт | 3502-20-4-20 | 10 | |||||
| 10 | Гвинт | 3502-20-4 | 10 | |||||
| 11 | Захисна шайба | 44 0005 | 11 | |||||
| 12 | Диск __NT__0__ OT | Шайба 16 OT | 12 | |||||
| 13 | Кільце- - - | 042-050-46-2-51-1688 | 13 | |||||
| 14 | Болт M12x1, __NT__1__ | 28 0566 | 14 | |||||
| 14 | Болт M12x1, __NT__1__ | 28 0566-20 | 14 | |||||
| 15 | Фланець | 3501-26-197 | 15 | |||||
| 15 | Фланець | 3501-26-197-20 | 15 | |||||
| 16 | Рукав | 404-26-213-12-20СП -20(SP) | 16 | |||||
| 16 | Рукав | 404-26-213-12СП(SP) | 16 | |||||
| 17 | Кільце | 012-016-25-2-51-1688 | 17 | |||||
| 18 | Кутник ввертний | 5001-26-77 | 18 | |||||
| 18 | Кутник ввертний | 5001-26-77-20 | 18 | |||||
| 19 | Кільце- - - | 018-022-25-2-51-1688 | 19 | |||||
| 20 | Контргайка | H.036.23.022 | 20 | |||||
| 20 | Контргайка | H.036.23.022-01 | 20 | |||||
| 21 | Розподільник | 312501-26-40СП(SP) | 21 | |||||
| 21 | Розподільник | 312501-26-40-20СП -20(SP) | 21 | |||||
| 22 | Фланець | 312501-26-120-20 | 22 | |||||
| 22 | Фланець | 312501-26-120 | 22 | |||||
| 23 | Трубопровід | 312501-26-31-20СП -20(SP) | 23 | |||||
| 23 | Трубопровід | 312501-26-31СП(SP) | 23 | |||||
| 24 | Болт M12x1, __NT__1__ | Болт M12x1,25-6gx40 | 24 | |||||
| 25 | Фланець | 2501-26-362 | 25 | |||||
| 25 | Фланець | 2501-26-362-20 | 25 | |||||
| 26 | Бак гідросистеми | 313502-26-105СП(SP) | 26 | |||||
| 26 | Бак гідросистеми | 313502-26-105-20СП -20(SP) | 26 | |||||
| 27 | Кільце- - - | 050-060-58-2-51-1688 | 27 | |||||
| 28 | Захисна шайба | 700-40-5117 | 28 | |||||
| 29 | Трубопровід | 312501-26-17СП(SP) | 29 | |||||
| 29 | Трубопровід | 312501-26-17-20СП -20(SP) | 29 | |||||
| 30 | Захисна шайба | 700-40-6307 | 30 | |||||
| 31 | Кільце- - - | 039-045-36-2-51-1688 | 31 | |||||
| 32 | Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70 | 28 0544-20 | 32 | |||||
| 32 | Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70 | 28 0544 | 32 | |||||
| 33 | Рукав | 404-26-213-04-20СП -20(SP) | 33 | |||||
| 33 | Рукав | 404-26-213-04СП(SP) | 33 | |||||
| 34 | Гайка М16х1, | Гайка M16x1,5 | 34 | |||||
| 35 | Шайба __NT__0__Т. ГОСТ __NT__1__ | 31 0270-20 | 35 | |||||
| 35 | Шайба ГОСТ | 31 0270 | 35 | |||||
| 36 | Скоба | 2501-26-220-20 | 36 | |||||
| 36 | Скоба | 2501-26-220 | 36 | |||||
| 37 | Втулка | 40 0354-03 | 37 | |||||
| 38 | Хомут- У- | 1070-У-02 | 38 | |||||
| 39 | Планка | 2501-26-221 | 39 | |||||
| 39 | Планка | 2501-26-221-20 | 39 | |||||
| 40 | Втулка | 313502-26-221 | 40 | |||||
| 41 | Бандаж | 2501-26-346 | 41 | |||||
| 41 | Бандаж | 2501-26-346-20 | 41 | |||||
| 42 | Рукав | 46 1501-03 | 42 | |||||
| 42 | Рукав | 46 1501-03-20 | 42 | |||||
| 43 | Планка | 2501-26-217 | 43 | |||||
| 43 | Планка | 2501-26-217-20 | 43 | |||||
| 44 | Болт M12x1, __NT__1__ | Болт M12x1,25-6gx25 | 44 | |||||
| 45 | Втулка | 40 0354-02 | 45 | |||||
| 46 | Скоба | 2501-26-216-20 | 46 | |||||
| 46 | Скоба | 2501-26-216 | 46 | |||||
| 47 | Шайба | 46-11-476-20 | 47 | |||||
| 47 | Шайба | 46-11-476 | 47 |
