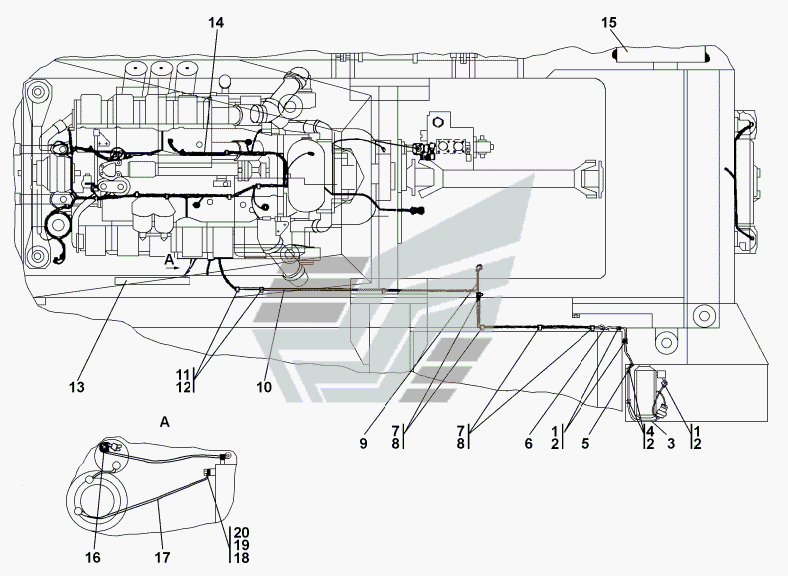

313502-10-21СП Монтаж електрообладнання на рамі
100%
Назва деталі
Монтаж електрообладнання на рамі
Заводський номер
313502-10-21СП(SP)
Кількість на модель
№
Назва деталі
Монтаж електрообладнання на рамі
Заводський номер
313502-10-21-20СП -20(SP)
Кількість на модель
№
Назва деталі
Хомутик
Заводський номер
41 5090
Кількість на модель
№
1
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
№
2
Назва деталі
Жгут
Заводський номер
1106-10-125-02СП(SP)
Кількість на модель
№
3
Назва деталі
Хомутик
Заводський номер
41 5119
Кількість на модель
№
4
Назва деталі
Кільце
Заводський номер
700-40-6695
Кількість на модель
№
5
Назва деталі
Кільце
Заводський номер
700-40-6682
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
700-40-6684-02
Кількість на модель
4
№
7
Назва деталі
Хомутик
Заводський номер
700-41 -2548
Кількість на модель
4
№
8
Назва деталі
Встановлення електрообладнання в контейнері АКБ
Заводський номер
2501-10-5-03СП(SP)
Кількість на модель
№
9
Назва деталі
Встановлення електрообладнання в контейнері акумуляторної батареї
Заводський номер
2501-10-5-03-10СП(SP)
Кількість на модель
№
9
Назва деталі
Провід
Заводський номер
313502-10-123СП(SP)
Кількість на модель
№
10
Назва деталі
Провід
Заводський номер
313502-10-123-20СП -20(SP)
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
700-40-6684-05
Кількість на модель
№
11
Назва деталі
Хомут
Заводський номер
700-41-2866
Кількість на модель
3
№
12
Назва деталі
Електрообладнання ПЖД600І
Заводський номер
2501-10-16-10СП(SP)
Кількість на модель
№
13
Назва деталі
Електрообладнання ПЖД600І
Заводський номер
2501-10-16СП(SP)
Кількість на модель
№
13
Назва деталі
Електрообладнання двигуна
Заводський номер
313502-10-11-20СП(SP)
Кількість на модель
1
№
14
Назва деталі
Електрообладнання двигуна
Заводський номер
313502-10-11СП(SP)
Кількість на модель
№
14
Назва деталі
Електрообладнання гідробака
Заводський номер
ТТ2501-10-145-20СП -20(SP)
Кількість на модель
1
№
15
Назва деталі
Електрообладнання гідробака
Заводський номер
ТТ2501-10-145СП(SP)
Кількість на модель
№
15
Назва деталі
Наконечник
Заводський номер
700-40-5606
Кількість на модель
2
№
16
Назва деталі
Провід
Заводський номер
2702-10-167-20СП(SP)
Кількість на модель
1
№
17
Назва деталі
Провід
Заводський номер
2702-10-167СП(SP)
Кількість на модель
№
17
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
18
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
1
№
18
Назва деталі
Шайба 12.ОТ
Заводський номер
Шайба 12.ОТ
Кількість на модель
1
№
19
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7795-70
Заводський номер
28 0320
Кількість на модель
№
20
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7796-70
Заводський номер
28 0320-20
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж електрообладнання на рамі | 313502-10-21СП(SP) | |||||||
| Монтаж електрообладнання на рамі | 313502-10-21-20СП -20(SP) | |||||||
| 1 | Хомутик | 41 5090 | 1 | |||||
| 2 | Прокладка | 700-40-6684-06 | 2 | |||||
| 3 | Жгут | 1106-10-125-02СП(SP) | 3 | |||||
| 4 | Хомутик | 41 5119 | 4 | |||||
| 5 | Кільце | 700-40-6695 | 5 | |||||
| 6 | Кільце | 700-40-6682 | 1 | 1 | 6 | |||
| 7 | Прокладка | 700-40-6684-02 | 4 | 4 | 7 | |||
| 8 | Хомутик | 700-41 -2548 | 4 | 4 | 8 | |||
| 9 | Встановлення електрообладнання в контейнері АКБ | 2501-10-5-03СП(SP) | 9 | |||||
| 9 | Встановлення електрообладнання в контейнері акумуляторної батареї | 2501-10-5-03-10СП(SP) | 9 | |||||
| 10 | Провід | 313502-10-123СП(SP) | 10 | |||||
| 10 | Провід | 313502-10-123-20СП -20(SP) | 1 | 1 | 10 | |||
| 11 | Прокладка | 700-40-6684-05 | 11 | |||||
| 12 | Хомут | 700-41-2866 | 3 | 3 | 12 | |||
| 13 | Електрообладнання ПЖД600І | 2501-10-16-10СП(SP) | 13 | |||||
| 13 | Електрообладнання ПЖД600І | 2501-10-16СП(SP) | 13 | |||||
| 14 | Електрообладнання двигуна | 313502-10-11-20СП(SP) | 1 | 1 | 14 | |||
| 14 | Електрообладнання двигуна | 313502-10-11СП(SP) | 14 | |||||
| 15 | Електрообладнання гідробака | ТТ2501-10-145-20СП -20(SP) | 1 | 1 | 15 | |||
| 15 | Електрообладнання гідробака | ТТ2501-10-145СП(SP) | 15 | |||||
| 16 | Наконечник | 700-40-5606 | 2 | 2 | 16 | |||
| 17 | Провід | 2702-10-167-20СП(SP) | 1 | 1 | 17 | |||
| 17 | Провід | 2702-10-167СП(SP) | 17 | |||||
| 18 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 18 | |||||
| 18 | Шайба згідно з ГОСТ | 31 0210-20 | 1 | 1 | 18 | |||
| 19 | Шайба 12.ОТ | Шайба 12.ОТ | 1 | 1 | 19 | |||
| 20 | Болт M12x1,25-6gx20 ГОСТ 7795-70 | 28 0320 | 20 | |||||
| 20 | Болт M12x1,25-6gx20 ГОСТ 7796-70 | 28 0320-20 | 1 | 1 | 20 |
