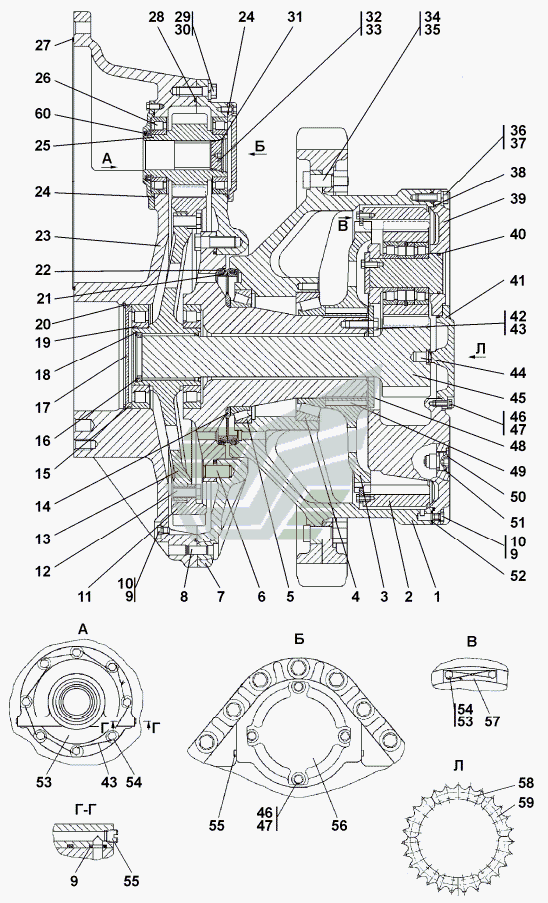

ТТ3501-19-12СП Бортова передача
100%
Назва деталі
Передача бортова
Заводський номер
ТТ3501-19-12СП(SP)
Кількість на модель
№
Назва деталі
Передача бортова
Заводський номер
ТТ3501-19-12-20СП -20(SP)
Кількість на модель
№
Назва деталі
Гайка MHN ГОСТ
Заводський номер
30 0420-20
Кількість на модель
№
Назва деталі
Хаб
Заводський номер
3501-19-33-20
Кількість на модель
№
1
Назва деталі
Хаб
Заводський номер
3501-19-33
Кількість на модель
№
1
Назва деталі
Шестерня
Заводський номер
3501-19-11
Кількість на модель
№
2
Назва деталі
Муфта
Заводський номер
3501-19-12
Кількість на модель
№
3
Назва деталі
Підшипник
Заводський номер
2007140M
Кількість на модель
№
4
Назва деталі
Підшипник
Заводський номер
2007948
Кількість на модель
№
5
Назва деталі
Штифт
Заводський номер
700-32-2180-01
Кількість на модель
№
6
Назва деталі
Корпус
Заводський номер
TT3501-19-102-20СП -20(SP)
Кількість на модель
№
7
Назва деталі
Корпус
Заводський номер
TT3501-19-102CП(SP)
Кількість на модель
№
7
Назва деталі
Штифт
Заводський номер
700-32-2158
Кількість на модель
№
8
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
№
9
Назва деталі
Корок
Заводський номер
37 5516-20
Кількість на модель
№
10
Назва деталі
Корок
Заводський номер
37 5516
Кількість на модель
№
10
Назва деталі
Шестерня
Заводський номер
3501-19-25
Кількість на модель
№
11
Назва деталі
Болт M24x2-6gx55.109.40X019 ГОСТ 7796-70
Заводський номер
28 0819
Кількість на модель
№
12
Назва деталі
Хаб
Заводський номер
3501-19-26
Кількість на модель
№
13
Назва деталі
Кільце упорне
Заводський номер
3501-19-22
Кількість на модель
№
14
Назва деталі
Кільце ГОСТ
Заводський номер
240-250-58-2-3
Кількість на модель
№
15
Назва деталі
Втулка
Заводський номер
2501-19-64
Кількість на модель
№
16
Назва деталі
Кришка
Заводський номер
ТТ2501-19-6
Кількість на модель
№
17
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2092
Кількість на модель
№
18
Назва деталі
Підшипник
Заводський номер
12228M
Кількість на модель
№
19
Назва деталі
Кільце С ГОСТ
Заводський номер
58 0930
Кількість на модель
№
20
Назва деталі
КІЛЬЦО
Заводський номер
2501-19-12
Кількість на модель
№
21
Назва деталі
Кільце упорне
Заводський номер
2501-19-40
Кількість на модель
№
22
Назва деталі
Корпус
Заводський номер
TT3501-19-3
Кількість на модель
№
23
Назва деталі
Корпус
Заводський номер
TT3501-19-3-20
Кількість на модель
№
23
Назва деталі
Кільце ГОСТ
Заводський номер
205-215-46-2-3
Кількість на модель
№
24
Назва деталі
Шестерня
Заводський номер
3501-19-27
Кількість на модель
№
25
Назва деталі
Підшипник Л
Заводський номер
42221KЛ
Кількість на модель
№
26
Назва деталі
КІЛЬЦО
Заводський номер
40 0486-22
Кількість на модель
№
27
Назва деталі
КІЛЬЦО
Заводський номер
40 0486-38
Кількість на модель
№
28
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0835-20
Кількість на модель
№
29
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0835
Кількість на модель
№
29
Назва деталі
Шайба
Заводський номер
Шайба 24T
Кількість на модель
№
30
Назва деталі
Кільце С ГОСТ
Заводський номер
58 0676
Кількість на модель
№
31
Назва деталі
Кришка
Заводський номер
2501-19-63
Кількість на модель
№
32
Назва деталі
Кільце- - -
Заводський номер
069-075-36-2-51-1668
Кількість на модель
№
33
Назва деталі
Болт
Заводський номер
2501-19-80-01-20
Кількість на модель
№
34
Назва деталі
Болт
Заводський номер
2501-19-80-01
Кількість на модель
№
34
Назва деталі
Гайка MHN ГОСТ
Заводський номер
30 0420
Кількість на модель
№
35
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0730
Кількість на модель
№
36
Назва деталі
Шайба
Заводський номер
Шайба 20.OT
Кількість на модель
№
37
Назва деталі
КІЛЬЦО
Заводський номер
40 0468-30
Кількість на модель
№
38
Назва деталі
Посібник
Заводський номер
3501-19-104
Кількість на модель
№
39
Назва деталі
Посібник
Заводський номер
3501-19-104-20
Кількість на модель
№
39
Назва деталі
Кільце
Заводський номер
190-195-36-2-51-1668
Кількість на модель
№
40
Назва деталі
Кришка
Заводський номер
3501-19-29-20
Кількість на модель
№
41
Назва деталі
Кришка
Заводський номер
3501-19-29
Кількість на модель
№
41
Назва деталі
Болт ЗМхх ГОСТ
Заводський номер
28 0731
Кількість на модель
№
42
Назва деталі
Дріт, - C
Заводський номер
Проволока 1,6-0-C
Кількість на модель
№
43
Назва деталі
П'ята
Заводський номер
2501-19-28
Кількість на модель
№
44
Назва деталі
Шестерня
Заводський номер
3501-19-28
Кількість на модель
№
45
Назва деталі
гвинт
Заводський номер
Болт M12-6gx30
Кількість на модель
№
46
Назва деталі
Шайба
Заводський номер
Шайба 12.OT
Кількість на модель
№
47
Назва деталі
Шайба
Заводський номер
3501-19-23
Кількість на модель
№
48
Назва деталі
Палец
Заводський номер
3501-19-21
Кількість на модель
№
49
Назва деталі
Пробка магнітна
Заводський номер
2501-19-113CП(SP)
Кількість на модель
№
50
Назва деталі
Кільце ГОСТ /ГОСТ
Заводський номер
045-050-30-2-51-1668
Кількість на модель
№
51
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
№
52
Назва деталі
Кришка
Заводський номер
2501-19-61
Кількість на модель
№
53
Назва деталі
гвинт
Заводський номер
28 5330
Кількість на модель
№
54
Назва деталі
Затор — КГ «ТУ-»
Заводський номер
37 0150-08
Кількість на модель
№
55
Назва деталі
Кришка
Заводський номер
2501-19-62-20
Кількість на модель
№
56
Назва деталі
Кришка
Заводський номер
2501-19-62
Кількість на модель
№
56
Назва деталі
Планка
Заводський номер
2501-19-67
Кількість на модель
№
57
Назва деталі
Сектор зубчастий
Заводський номер
3501-19-41
Кількість на модель
№
58
Назва деталі
Сектор зубчастий
Заводський номер
3501-19-41-01
Кількість на модель
№
59
Назва деталі
Манжета - BABSL ASDIN (Art.- )
Заводський номер
95-120-12 BABSL ASDIN 3761 (Art.-Nr.2315)
Кількість на модель
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Передача бортова | ТТ3501-19-12СП(SP) | |||||||
| Передача бортова | ТТ3501-19-12-20СП -20(SP) | |||||||
| Гайка MHN ГОСТ | 30 0420-20 | |||||||
| 1 | Хаб | 3501-19-33-20 | 1 | |||||
| 1 | Хаб | 3501-19-33 | 1 | |||||
| 2 | Шестерня | 3501-19-11 | 2 | |||||
| 3 | Муфта | 3501-19-12 | 3 | |||||
| 4 | Підшипник | 2007140M | 4 | |||||
| 5 | Підшипник | 2007948 | 5 | |||||
| 6 | Штифт | 700-32-2180-01 | 6 | |||||
| 7 | Корпус | TT3501-19-102-20СП -20(SP) | 7 | |||||
| 7 | Корпус | TT3501-19-102CП(SP) | 7 | |||||
| 8 | Штифт | 700-32-2158 | 8 | |||||
| 9 | Кільце- - - | 012-016-25-2-51-1668 | 9 | |||||
| 10 | Корок | 37 5516-20 | 10 | |||||
| 10 | Корок | 37 5516 | 10 | |||||
| 11 | Шестерня | 3501-19-25 | 11 | |||||
| 12 | Болт M24x2-6gx55.109.40X019 ГОСТ 7796-70 | 28 0819 | 12 | |||||
| 13 | Хаб | 3501-19-26 | 13 | |||||
| 14 | Кільце упорне | 3501-19-22 | 14 | |||||
| 15 | Кільце ГОСТ | 240-250-58-2-3 | 15 | |||||
| 16 | Втулка | 2501-19-64 | 16 | |||||
| 17 | Кришка | ТТ2501-19-6 | 17 | |||||
| 18 | Кільце С ГОСТ | 700-58-2092 | 18 | |||||
| 19 | Підшипник | 12228M | 19 | |||||
| 20 | Кільце С ГОСТ | 58 0930 | 20 | |||||
| 21 | КІЛЬЦО | 2501-19-12 | 21 | |||||
| 22 | Кільце упорне | 2501-19-40 | 22 | |||||
| 23 | Корпус | TT3501-19-3 | 23 | |||||
| 23 | Корпус | TT3501-19-3-20 | 23 | |||||
| 24 | Кільце ГОСТ | 205-215-46-2-3 | 24 | |||||
| 25 | Шестерня | 3501-19-27 | 25 | |||||
| 26 | Підшипник Л | 42221KЛ | 26 | |||||
| 27 | КІЛЬЦО | 40 0486-22 | 27 | |||||
| 28 | КІЛЬЦО | 40 0486-38 | 28 | |||||
| 29 | Болт Мх- x ГОСТ | 28 0835-20 | 29 | |||||
| 29 | Болт Мх- x ГОСТ | 28 0835 | 29 | |||||
| 30 | Шайба | Шайба 24T | 30 | |||||
| 31 | Кільце С ГОСТ | 58 0676 | 31 | |||||
| 32 | Кришка | 2501-19-63 | 32 | |||||
| 33 | Кільце- - - | 069-075-36-2-51-1668 | 33 | |||||
| 34 | Болт | 2501-19-80-01-20 | 34 | |||||
| 34 | Болт | 2501-19-80-01 | 34 | |||||
| 35 | Гайка MHN ГОСТ | 30 0420 | 35 | |||||
| 36 | Болт Мх- x ГОСТ | 28 0730 | 36 | |||||
| 37 | Шайба | Шайба 20.OT | 37 | |||||
| 38 | КІЛЬЦО | 40 0468-30 | 38 | |||||
| 39 | Посібник | 3501-19-104 | 39 | |||||
| 39 | Посібник | 3501-19-104-20 | 39 | |||||
| 40 | Кільце | 190-195-36-2-51-1668 | 40 | |||||
| 41 | Кришка | 3501-19-29-20 | 41 | |||||
| 41 | Кришка | 3501-19-29 | 41 | |||||
| 42 | Болт ЗМхх ГОСТ | 28 0731 | 42 | |||||
| 43 | Дріт, - C | Проволока 1,6-0-C | 43 | |||||
| 44 | П'ята | 2501-19-28 | 44 | |||||
| 45 | Шестерня | 3501-19-28 | 45 | |||||
| 46 | гвинт | Болт M12-6gx30 | 46 | |||||
| 47 | Шайба | Шайба 12.OT | 47 | |||||
| 48 | Шайба | 3501-19-23 | 48 | |||||
| 49 | Палец | 3501-19-21 | 49 | |||||
| 50 | Пробка магнітна | 2501-19-113CП(SP) | 50 | |||||
| 51 | Кільце ГОСТ /ГОСТ | 045-050-30-2-51-1668 | 51 | |||||
| 52 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 52 | |||||
| 53 | Кришка | 2501-19-61 | 53 | |||||
| 54 | гвинт | 28 5330 | 54 | |||||
| 55 | Затор — КГ «ТУ-» | 37 0150-08 | 55 | |||||
| 56 | Кришка | 2501-19-62-20 | 56 | |||||
| 56 | Кришка | 2501-19-62 | 56 | |||||
| 57 | Планка | 2501-19-67 | 57 | |||||
| 58 | Сектор зубчастий | 3501-19-41 | 58 | |||||
| 59 | Сектор зубчастий | 3501-19-41-01 | 59 | |||||
| 60 | Манжета - BABSL ASDIN (Art.- ) | 95-120-12 BABSL ASDIN 3761 (Art.-Nr.2315) | 60 |
