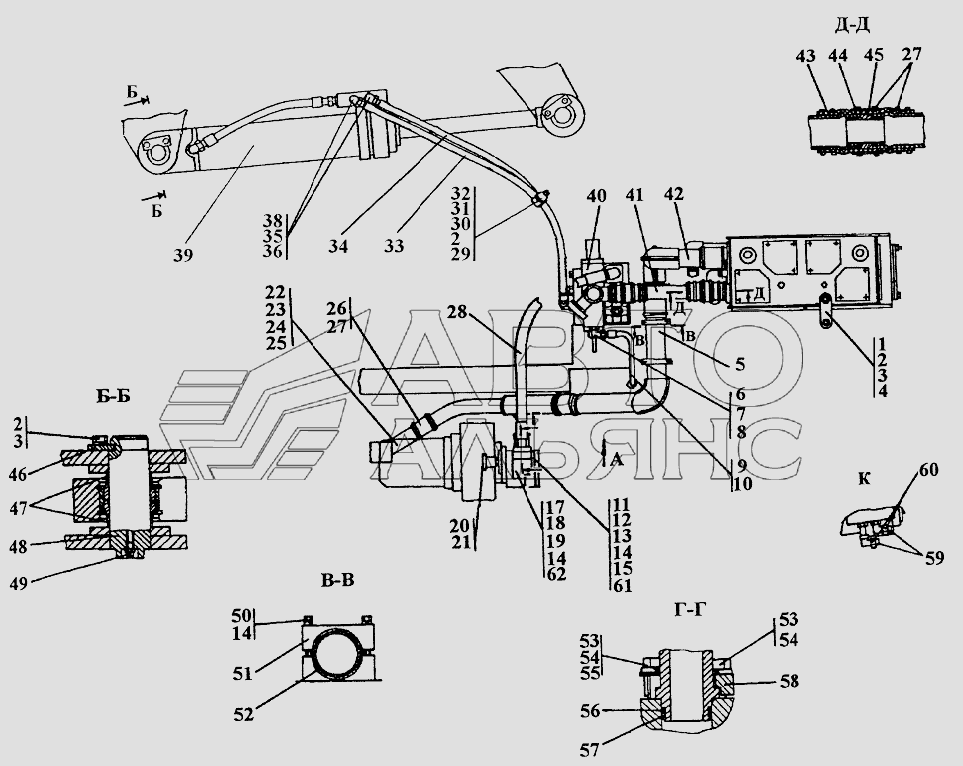

Встановлення гідросистеми
100%
Назва деталі
Встановлення гідросистеми
Заводський номер
312001-26-1-01СП
Кількість на модель
№
Назва деталі
Встановлення гідросистеми
Заводський номер
312001-26-1-01-20СП
Кількість на модель
№
Назва деталі
Планка
Заводський номер
405-26-25
Кількість на модель
1
№
1
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280520-20
Кількість на модель
7
№
2
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280520
Кількість на модель
№
2
Назва деталі
Диск
Заводський номер
Шайба16.ОТ
Кількість на модель
11
№
3
Назва деталі
Шайба ГОСТ
Заводський номер
310270-20
Кількість на модель
2
№
4
Назва деталі
Шайба ГОСТ
Заводський номер
310270
Кількість на модель
№
4
Назва деталі
Трубопровід
Заводський номер
312001-26-13-20СП
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
312001-26-13СП
Кількість на модель
№
5
Назва деталі
Штуцер
Заводський номер
5001-26-77-01
Кількість на модель
№
6
Назва деталі
Кутник поворотний
Заводський номер
5001-26-77-01-20
Кількість на модель
1
№
6
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
2
№
7
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-01
Кількість на модель
2
№
8
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
№
8
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-01СП
Кількість на модель
№
9
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-01-20СП
Кількість на модель
1
№
9
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
2
№
10
Назва деталі
Шпилька
Заводський номер
295220-20
Кількість на модель
2
№
11
Назва деталі
Шпилька
Заводський номер
295220
Кількість на модель
№
11
Назва деталі
Болт M- x
Заводський номер
БолтМ10-6gх30
Кількість на модель
4
№
12
Назва деталі
Гайка M
Заводський номер
ГайкаМ10
Кількість на модель
2
№
13
Назва деталі
Диск
Заводський номер
Шайба10.ОТ
Кількість на модель
20
№
14
Назва деталі
Кільце
Заводський номер
088-095-46-2-51-1668
Кількість на модель
1
№
15
Назва деталі
Насос НША- - Т
Заводський номер
НШ50А-3-Т
Кількість на модель
1
№
16
Назва деталі
Насос НША-
Заводський номер
НШ50А-3
Кількість на модель
№
16
Назва деталі
Фланець
Заводський номер
2501-26-303
Кількість на модель
№
17
Назва деталі
Фланець
Заводський номер
2501-26-303-20
Кількість на модель
1
№
17
Назва деталі
Болт M- x
Заводський номер
БолтМ10-6gх70
Кількість на модель
4
№
18
Назва деталі
Болт M- x
Заводський номер
280250
Кількість на модель
№
19
Назва деталі
Болт M- x
Заводський номер
280250-20
Кількість на модель
2
№
19
Назва деталі
Муфта
Заводський номер
312001-26-48
Кількість на модель
1
№
20
Назва деталі
Кільце С
Заводський номер
700-58-2332-20
Кількість на модель
1
№
21
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2332
Кількість на модель
№
21
Назва деталі
Трубопровід
Заводський номер
312001-26-15-20СП
Кількість на модель
1
№
22
Назва деталі
Трубопровід
Заводський номер
312001-26-15СП
Кількість на модель
№
22
Назва деталі
Шайба
Заводський номер
315220
Кількість на модель
4
№
23
Назва деталі
Болт M- x
Заводський номер
280504
Кількість на модель
№
24
Назва деталі
Болт M- x
Заводський номер
280504-20
Кількість на модель
4
№
24
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
049-055-36-2-51-1668
Кількість на модель
1
№
25
Назва деталі
Рукав
Заводський номер
461501-01-20
Кількість на модель
1
№
26
Назва деталі
Рукав
Заводський номер
461501-01
Кількість на модель
№
26
Назва деталі
Хомут стяжний черв'ячний
Заводський номер
1070-У-02ПО4.435.002ТУ
Кількість на модель
2
№
27
Назва деталі
Рукав діаметром
Заводський номер
3501-26-177-05-20СП
Кількість на модель
1
№
28
Назва деталі
Рукав діаметром
Заводський номер
3501-26-177-05СП
Кількість на модель
№
28
Назва деталі
Горіх Mx
Заводський номер
ГайкаМ16х1,5
Кількість на модель
1
№
29
Назва деталі
Втулка
Заводський номер
400354-05
Кількість на модель
2
№
30
Назва деталі
Планка
Заводський номер
2501-26-301
Кількість на модель
№
31
Назва деталі
Планка
Заводський номер
2501-26-301-20
Кількість на модель
2
№
31
Назва деталі
Скоба
Заводський номер
2501-26-300
Кількість на модель
№
32
Назва деталі
Скоба
Заводський номер
2501-26-300-20
Кількість на модель
2
№
32
Назва деталі
Рукав високого тиску діаметр армований
Заводський номер
46-26-355СП
Кількість на модель
№
33
Назва деталі
Рукав високого тиску діаметр армований
Заводський номер
46-26-355-20СП
Кількість на модель
1
№
33
Назва деталі
Рукав високого тиску
Заводський номер
46-26-355-08-20СП
Кількість на модель
1
№
34
Назва деталі
Рукав високого тиску
Заводський номер
46-26-355-08СП
Кількість на модель
№
34
Назва деталі
Кільце- - -
Заводський номер
021-027-36-2-51-1668
Кількість на модель
4
№
35
Назва деталі
Контргайка
Заводський номер
Н.036.23.072-01
Кількість на модель
4
№
36
Назва деталі
Контргайка
Заводський номер
Н.036.23.072
Кількість на модель
№
36
Назва деталі
Кутник ввертний
Заводський номер
Н.036.23.091-01
Кількість на модель
3
№
37
Назва деталі
Кутник ввертний
Заводський номер
Н.036.23.091
Кількість на модель
№
37
Назва деталі
Кутник
Заводський номер
312001-26-54-01-20СП
Кількість на модель
1
№
38
Назва деталі
Кутник
Заводський номер
312001-26-54-01СП
Кількість на модель
№
38
Назва деталі
Гідроциліндр діаметр
Заводський номер
312001-26-50-01-20СП
Кількість на модель
1
№
39
Назва деталі
Гідроциліндр діаметр
Заводський номер
312001-26-50-01СП
Кількість на модель
№
39
Назва деталі
Розподільник
Заводський номер
312001-26-25СП
Кількість на модель
№
40
Назва деталі
Розподільник
Заводський номер
312001-26-25-20СП
Кількість на модель
1
№
40
Назва деталі
Труба
Заводський номер
312001-26-39
Кількість на модель
1
№
41
Назва деталі
Трубопровід
Заводський номер
312001-26-16СП
Кількість на модель
№
42
Назва деталі
Трубопровід
Заводський номер
312001-26-16-20СП
Кількість на модель
1
№
42
Назва деталі
Рукав
Заводський номер
461501-03
Кількість на модель
№
43
Назва деталі
Рукав
Заводський номер
461501-03-20
Кількість на модель
2
№
43
Назва деталі
Бандаж
Заводський номер
2501-26-346-20
Кількість на модель
2
№
44
Назва деталі
Бандаж
Заводський номер
2501-26-346
Кількість на модель
№
44
Назва деталі
Втулка
Заводський номер
313502-26-221
Кількість на модель
№
45
Назва деталі
Втулка
Заводський номер
313502-26-221-20
Кількість на модель
2
№
45
Назва деталі
Ригель
Заводський номер
312001-92-2
Кількість на модель
2
№
46
Назва деталі
Втулка
Заводський номер
312001-26-45
Кількість на модель
№
47
Назва деталі
Втулка
Заводський номер
312001-26-45-20
Кількість на модель
4
№
47
Назва деталі
Ось
Заводський номер
312001-92-1
Кількість на модель
2
№
48
Назва деталі
Маслянка Цхр
Заводський номер
Масленка1.2Ц6хр
Кількість на модель
№
49
Назва деталі
Маслянка 1.2кд6хр
Заводський номер
Масленка1.2кд6хр
Кількість на модель
1
№
49
Назва деталі
Заглушка
Заводський номер
400-26-55
Кількість на модель
№
50
Назва деталі
Заглушка
Заводський номер
400-26-55-20
Кількість на модель
2
№
50
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх70
Кількість на модель
8
№
50
Назва деталі
Пряжка
Заводський номер
312501-26-105-20
Кількість на модель
3
№
51
Назва деталі
Пряжка
Заводський номер
312501-94-105
Кількість на модель
№
51
Назва деталі
Прокладка
Заводський номер
700-40-6684-01
Кількість на модель
4
№
52
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348
Кількість на модель
№
53
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348-20
Кількість на модель
4
№
53
Назва деталі
Диск
Заводський номер
Шайба12.ОТ
Кількість на модель
15
№
54
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
55
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
6
№
55
Назва деталі
Кільце захисне
Заводський номер
440038
Кількість на модель
3
№
56
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
3
№
57
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
6
№
58
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
58
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.005
Кількість на модель
№
60
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.005-01
Кількість на модель
2
№
60
Назва деталі
Насос НШ__NT__0__
Заводський номер
НШ50-3
Кількість на модель
№
61
Назва деталі
Насос NSH-__NT__0__T
Заводський номер
НШ50-3-Т
Кількість на модель
1
№
61
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
039-045-36-2-51-1668
Кількість на модель
1
№
62
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення гідросистеми | 312001-26-1-01СП | |||||||
| Встановлення гідросистеми | 312001-26-1-01-20СП | |||||||
| 1 | Планка | 405-26-25 | 1 | 1 | 1 | |||
| 2 | Болт Mx-X. ГОСТ | 280520-20 | 7 | 7 | 2 | |||
| 2 | Болт MX-XX за ГОСТ | 280520 | 2 | |||||
| 3 | Диск | Шайба16.ОТ | 11 | 11 | 3 | |||
| 4 | Шайба ГОСТ | 310270-20 | 2 | 2 | 4 | |||
| 4 | Шайба ГОСТ | 310270 | 4 | |||||
| 5 | Трубопровід | 312001-26-13-20СП | 1 | 1 | 5 | |||
| 5 | Трубопровід | 312001-26-13СП | 5 | |||||
| 6 | Штуцер | 5001-26-77-01 | 6 | |||||
| 6 | Кутник поворотний | 5001-26-77-01-20 | 1 | 1 | 6 | |||
| 7 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 2 | 2 | 7 | |||
| 8 | Контргайка | Н.036.23.022-01 | 2 | 2 | 8 | |||
| 8 | Контргайка | Н.036.23.022 | 8 | |||||
| 9 | Рукав діаметр | 404-26-213-01СП | 9 | |||||
| 9 | Рукав діаметр | 404-26-213-01-20СП | 1 | 1 | 9 | |||
| 10 | Кільце- - - | 012-016-25-2-51-1668 | 2 | 2 | 10 | |||
| 11 | Шпилька | 295220-20 | 2 | 2 | 11 | |||
| 11 | Шпилька | 295220 | 11 | |||||
| 12 | Болт M- x | БолтМ10-6gх30 | 4 | 4 | 12 | |||
| 13 | Гайка M | ГайкаМ10 | 2 | 2 | 13 | |||
| 14 | Диск | Шайба10.ОТ | 20 | 20 | 14 | |||
| 15 | Кільце | 088-095-46-2-51-1668 | 1 | 1 | 15 | |||
| 16 | Насос НША- - Т | НШ50А-3-Т | 1 | 1 | 16 | |||
| 16 | Насос НША- | НШ50А-3 | 16 | |||||
| 17 | Фланець | 2501-26-303 | 17 | |||||
| 17 | Фланець | 2501-26-303-20 | 1 | 1 | 17 | |||
| 18 | Болт M- x | БолтМ10-6gх70 | 4 | 4 | 18 | |||
| 19 | Болт M- x | 280250 | 19 | |||||
| 19 | Болт M- x | 280250-20 | 2 | 2 | 19 | |||
| 20 | Муфта | 312001-26-48 | 1 | 1 | 20 | |||
| 21 | Кільце С | 700-58-2332-20 | 1 | 1 | 21 | |||
| 21 | Кільце С ГОСТ | 700-58-2332 | 21 | |||||
| 22 | Трубопровід | 312001-26-15-20СП | 1 | 1 | 22 | |||
| 22 | Трубопровід | 312001-26-15СП | 22 | |||||
| 23 | Шайба | 315220 | 4 | 4 | 23 | |||
| 24 | Болт M- x | 280504 | 24 | |||||
| 24 | Болт M- x | 280504-20 | 4 | 4 | 24 | |||
| 25 | Кільце ГОСТ /ТУ- | 049-055-36-2-51-1668 | 1 | 1 | 25 | |||
| 26 | Рукав | 461501-01-20 | 1 | 1 | 26 | |||
| 26 | Рукав | 461501-01 | 26 | |||||
| 27 | Хомут стяжний черв'ячний | 1070-У-02ПО4.435.002ТУ | 2 | 2 | 27 | |||
| 28 | Рукав діаметром | 3501-26-177-05-20СП | 1 | 1 | 28 | |||
| 28 | Рукав діаметром | 3501-26-177-05СП | 28 | |||||
| 29 | Горіх Mx | ГайкаМ16х1,5 | 1 | 1 | 29 | |||
| 30 | Втулка | 400354-05 | 2 | 2 | 30 | |||
| 31 | Планка | 2501-26-301 | 31 | |||||
| 31 | Планка | 2501-26-301-20 | 2 | 2 | 31 | |||
| 32 | Скоба | 2501-26-300 | 32 | |||||
| 32 | Скоба | 2501-26-300-20 | 2 | 2 | 32 | |||
| 33 | Рукав високого тиску діаметр армований | 46-26-355СП | 33 | |||||
| 33 | Рукав високого тиску діаметр армований | 46-26-355-20СП | 1 | 1 | 33 | |||
| 34 | Рукав високого тиску | 46-26-355-08-20СП | 1 | 1 | 34 | |||
| 34 | Рукав високого тиску | 46-26-355-08СП | 34 | |||||
| 35 | Кільце- - - | 021-027-36-2-51-1668 | 4 | 4 | 35 | |||
| 36 | Контргайка | Н.036.23.072-01 | 4 | 4 | 36 | |||
| 36 | Контргайка | Н.036.23.072 | 36 | |||||
| 37 | Кутник ввертний | Н.036.23.091-01 | 3 | 3 | 37 | |||
| 37 | Кутник ввертний | Н.036.23.091 | 37 | |||||
| 38 | Кутник | 312001-26-54-01-20СП | 1 | 1 | 38 | |||
| 38 | Кутник | 312001-26-54-01СП | 38 | |||||
| 39 | Гідроциліндр діаметр | 312001-26-50-01-20СП | 1 | 1 | 39 | |||
| 39 | Гідроциліндр діаметр | 312001-26-50-01СП | 39 | |||||
| 40 | Розподільник | 312001-26-25СП | 40 | |||||
| 40 | Розподільник | 312001-26-25-20СП | 1 | 1 | 40 | |||
| 41 | Труба | 312001-26-39 | 1 | 1 | 41 | |||
| 42 | Трубопровід | 312001-26-16СП | 42 | |||||
| 42 | Трубопровід | 312001-26-16-20СП | 1 | 1 | 42 | |||
| 43 | Рукав | 461501-03 | 43 | |||||
| 43 | Рукав | 461501-03-20 | 2 | 2 | 43 | |||
| 44 | Бандаж | 2501-26-346-20 | 2 | 2 | 44 | |||
| 44 | Бандаж | 2501-26-346 | 44 | |||||
| 45 | Втулка | 313502-26-221 | 45 | |||||
| 45 | Втулка | 313502-26-221-20 | 2 | 2 | 45 | |||
| 46 | Ригель | 312001-92-2 | 2 | 2 | 46 | |||
| 47 | Втулка | 312001-26-45 | 47 | |||||
| 47 | Втулка | 312001-26-45-20 | 4 | 4 | 47 | |||
| 48 | Ось | 312001-92-1 | 2 | 2 | 48 | |||
| 49 | Маслянка Цхр | Масленка1.2Ц6хр | 49 | |||||
| 49 | Маслянка 1.2кд6хр | Масленка1.2кд6хр | 1 | 1 | 49 | |||
| 50 | Заглушка | 400-26-55 | 50 | |||||
| 50 | Заглушка | 400-26-55-20 | 2 | 2 | 50 | |||
| 50 | Болт M- x | БолтМ8-6gх70 | 8 | 8 | 50 | |||
| 51 | Пряжка | 312501-26-105-20 | 3 | 3 | 51 | |||
| 51 | Пряжка | 312501-94-105 | 51 | |||||
| 52 | Прокладка | 700-40-6684-01 | 4 | 4 | 52 | |||
| 53 | Болт Мх- x ГОСТ | 280348 | 53 | |||||
| 53 | Болт Мх- x ГОСТ | 280348-20 | 4 | 4 | 53 | |||
| 54 | Диск | Шайба12.ОТ | 15 | 15 | 54 | |||
| 55 | Шайба згідно з ГОСТ | 310210 | 55 | |||||
| 55 | Шайба згідно з ГОСТ | 310210-20 | 6 | 6 | 55 | |||
| 56 | Кільце захисне | 440038 | 3 | 3 | 56 | |||
| 57 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 3 | 3 | 57 | |||
| 58 | Фланець | 2501-26-83-20 | 6 | 6 | 58 | |||
| 58 | Фланець | 2501-26-83 | 58 | |||||
| 60 | Гайка з накидним ключем | Н.036.01.005 | 60 | |||||
| 60 | Гайка з накидним ключем | Н.036.01.005-01 | 2 | 2 | 60 | |||
| 61 | Насос НШ__NT__0__ | НШ50-3 | 61 | |||||
| 61 | Насос NSH-__NT__0__T | НШ50-3-Т | 1 | 1 | 61 | |||
| 62 | Кільце ГОСТ /ТУ- | 039-045-36-2-51-1668 | 1 | 1 | 62 |
