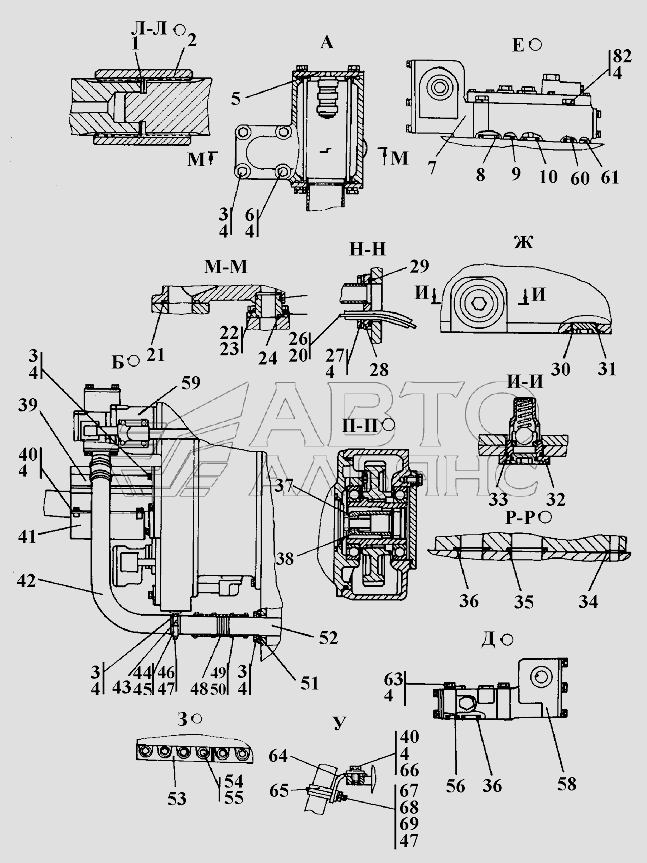

Встановлення трансмісії
100%
Назва деталі
Встановлення трансмісії
Заводський номер
312001-16-1-04СП
Кількість на модель
№
Назва деталі
Встановлення трансмісії
Заводський номер
312001-16-1-04-20СП
Кількість на модель
№
Назва деталі
Кільце С ГОСТ
Заводський номер
580515
Кількість на модель
1
№
1
Назва деталі
Муфта
Заводський номер
2001-16-28
Кількість на модель
1
№
2
Назва деталі
Болт M12-6gх30
Заводський номер
БолтМ12-6gх30
Кількість на модель
20
№
3
Назва деталі
Диск
Заводський номер
Шайба12.ОТ
Кількість на модель
65
№
4
Назва деталі
Забірник
Заводський номер
312001-16-102-20СП
Кількість на модель
1
№
5
Назва деталі
Забірник
Заводський номер
312001-16-102СП
Кількість на модель
№
5
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
280388
Кількість на модель
№
6
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280388-20
Кількість на модель
13
№
6
Назва деталі
Блок управління
Заводський номер
1501-15-20-01-20СП
Кількість на модель
1
№
7
Назва деталі
Блок управління
Заводський номер
1501-15-20-01СП
Кількість на модель
№
7
Назва деталі
Кільце- - -
Заводський номер
034-038-25-2-51-1668
Кількість на модель
2
№
8
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
049-055-36-2-51-1668
Кількість на модель
2
№
9
Назва деталі
Кільце ГОСТ
Заводський номер
025-030-30-2-51-1668
Кількість на модель
5
№
10
Назва деталі
Прокладка
Заводський номер
700-40-6575
Кількість на модель
1
№
20
Назва деталі
Кільце ГОСТ 18829-73/ТУ 38.005.204-84
Заводський номер
060-070-58-2-51-1668
Кількість на модель
2
№
21
Назва деталі
Болт M- x
Заводський номер
280230
Кількість на модель
№
22
Назва деталі
Болт M- x
Заводський номер
280230-20
Кількість на модель
8
№
22
Назва деталі
Диск
Заводський номер
Шайба10.ОТ
Кількість на модель
24
№
23
Назва деталі
Кільце- - -
Заводський номер
038-046-46-2-51-1668
Кількість на модель
5
№
24
Назва деталі
Фланець
Заводський номер
2001-16-11-20
Кількість на модель
2
№
25
Назва деталі
Фланець
Заводський номер
2001-16-11
Кількість на модель
№
25
Назва деталі
Лінія
Заводський номер
2001-16-106-01СП
Кількість на модель
1
№
26
Назва деталі
Болт M- x
Заводський номер
БолтМ12-6gх35
Кількість на модель
12
№
27
Назва деталі
Горловина
Заводський номер
2001-16-105-01-20СП
Кількість на модель
№
28
Назва деталі
Горловина
Заводський номер
2001-16-105-01СП
Кількість на модель
№
28
Назва деталі
Кільце- - -
Заводський номер
080-090-58-2-51-1668
Кількість на модель
1
№
29
Назва деталі
Затор
Заводський номер
700-37-2140
Кількість на модель
№
30
Назва деталі
Затор
Заводський номер
700-37-2140-20
Кількість на модель
1
№
30
Назва деталі
Кільце ГОСТ /ГОСТ
Заводський номер
045-050-30-2-51-1668
Кількість на модель
1
№
31
Назва деталі
Клапан
Заводський номер
3501-16-103СП
Кількість на модель
№
32
Назва деталі
Кільце- - -
Заводський номер
066-070-30-2-51-1668
Кількість на модель
1
№
33
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
4
№
34
Назва деталі
Кільце- - -
Заводський номер
040-048-46-2-51-1668
Кількість на модель
1
№
35
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
8
№
36
Назва деталі
Кільце С ГОСТ
Заводський номер
580307
Кількість на модель
1
№
37
Назва деталі
Муфта
Заводський номер
2001-16-32
Кількість на модель
1
№
38
Назва деталі
Кожух
Заводський номер
2001-16-108СП
Кількість на модель
№
39
Назва деталі
Кожух
Заводський номер
2001-16-108-20СП
Кількість на модель
1
№
39
Назва деталі
Болт Mx- x
Заводський номер
БолтМ12х1,25-6gх25
Кількість на модель
6
№
40
Назва деталі
Кожух
Заводський номер
2001-16-109СП
Кількість на модель
№
41
Назва деталі
Кожух
Заводський номер
2001-16-109-20СП
Кількість на модель
1
№
41
Назва деталі
Труба
Заводський номер
2001-16-5
Кількість на модель
№
42
Назва деталі
Труба
Заводський номер
2001-16-5-20
Кількість на модель
1
№
42
Назва деталі
Опора
Заводський номер
2001-16-101СП
Кількість на модель
№
43
Назва деталі
Опора
Заводський номер
2001-16-101-20СП
Кількість на модель
1
№
43
Назва деталі
Пряжка
Заводський номер
312501-94-105-20
Кількість на модель
1
№
44
Назва деталі
Пряжка
Заводський номер
312501-94-105
Кількість на модель
№
44
Назва деталі
Ущільнення
Заводський номер
400040
Кількість на модель
1
№
45
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх70
Кількість на модель
2
№
46
Назва деталі
Шайба ГОСТ
Заводський номер
310140-20
Кількість на модель
4
№
47
Назва деталі
Шайба ГОСТ
Заводський номер
310140
Кількість на модель
№
47
Назва деталі
Рукав
Заводський номер
461701-04-20
Кількість на модель
2
№
48
Назва деталі
Рукав
Заводський номер
461701-04
Кількість на модель
№
48
Назва деталі
Хомут
Заводський номер
5001-26-130СП
Кількість на модель
8
№
49
Назва деталі
Хомут стяжний черв'ячний
Заводський номер
1085-У-02ПО4.435.002ТУ
Кількість на модель
8
№
50
Назва деталі
Кільце- - ІРП-
Заводський номер
100-110-58-2-ИРП-1314-1
Кількість на модель
1
№
51
Назва деталі
Трубопровід
Заводський номер
2001-16-100-01СП
Кількість на модель
№
52
Назва деталі
Трубопровід
Заводський номер
2001-16-100-01-20СП
Кількість на модель
1
№
52
Назва деталі
Планка
Заводський номер
2001-16-30
Кількість на модель
4
№
53
Назва деталі
Болт M- x
Заводський номер
280728-20
Кількість на модель
58
№
54
Назва деталі
Болт M- x
Заводський номер
280728
Кількість на модель
№
54
Назва деталі
Диск
Заводський номер
Шайба20.ОТ
Кількість на модель
58
№
55
Назва деталі
Кільце- - -
Заводський номер
022-026-25-2-51-1668
Кількість на модель
3
№
56
Назва деталі
Блок управління
Заводський номер
1501-15-41СП
Кількість на модель
№
58
Назва деталі
Блок управління
Заводський номер
1501-15-41-20СП
Кількість на модель
1
№
58
Назва деталі
Насос NS-LT
Заводський номер
НШ100-50-3ЛТ
Кількість на модель
1
№
59
Назва деталі
Насос NS-HL
Заводський номер
НШ100-50-3ХЛ
Кількість на модель
№
59
Назва деталі
Кільце- - -
Заводський номер
014-018-25-2-51-1668
Кількість на модель
1
№
60
Назва деталі
Кільце- - -
Заводський номер
075-081-36-2-51-1668
Кількість на модель
1
№
61
Назва деталі
Болт M- x
Заводський номер
280383-20
Кількість на модель
4
№
62
Назва деталі
Болт Mx за ГОСТ
Заводський номер
280383
Кількість на модель
№
62
Назва деталі
Болт M- x
Заводський номер
280366
Кількість на модель
№
63
Назва деталі
Болт M- x
Заводський номер
280366-20
Кількість на модель
4
№
63
Назва деталі
Кронштейн
Заводський номер
2001-16-15
Кількість на модель
№
64
Назва деталі
Кронштейн
Заводський номер
2001-16-15-20
Кількість на модель
1
№
64
Назва деталі
Тарілка
Заводський номер
2501-12-170
Кількість на модель
1
№
65
Назва деталі
Тарілка
Заводський номер
400324
Кількість на модель
№
65
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310230-20
Кількість на модель
2
№
66
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310230
Кількість на модель
№
66
Назва деталі
Хомут
Заводський номер
2501-15-107
Кількість на модель
№
67
Назва деталі
Хомут
Заводський номер
2501-15-107-20
Кількість на модель
1
№
67
Назва деталі
Гайка M
Заводський номер
ГайкаМ8
Кількість на модель
№
68
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
6
№
69
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення трансмісії | 312001-16-1-04СП | |||||||
| Встановлення трансмісії | 312001-16-1-04-20СП | |||||||
| 1 | Кільце С ГОСТ | 580515 | 1 | 1 | 1 | |||
| 2 | Муфта | 2001-16-28 | 1 | 1 | 2 | |||
| 3 | Болт M12-6gх30 | БолтМ12-6gх30 | 20 | 20 | 3 | |||
| 4 | Диск | Шайба12.ОТ | 65 | 65 | 4 | |||
| 5 | Забірник | 312001-16-102-20СП | 1 | 1 | 5 | |||
| 5 | Забірник | 312001-16-102СП | 5 | |||||
| 6 | Болт М-Х. ГОСТ | 280388 | 6 | |||||
| 6 | Болт М-ХХ ГОСТ | 280388-20 | 13 | 13 | 6 | |||
| 7 | Блок управління | 1501-15-20-01-20СП | 1 | 1 | 7 | |||
| 7 | Блок управління | 1501-15-20-01СП | 7 | |||||
| 8 | Кільце- - - | 034-038-25-2-51-1668 | 2 | 2 | 8 | |||
| 9 | Кільце ГОСТ /ТУ- | 049-055-36-2-51-1668 | 2 | 2 | 9 | |||
| 10 | Кільце ГОСТ | 025-030-30-2-51-1668 | 5 | 5 | 10 | |||
| 20 | Прокладка | 700-40-6575 | 1 | 1 | 20 | |||
| 21 | Кільце ГОСТ 18829-73/ТУ 38.005.204-84 | 060-070-58-2-51-1668 | 2 | 2 | 21 | |||
| 22 | Болт M- x | 280230 | 22 | |||||
| 22 | Болт M- x | 280230-20 | 8 | 8 | 22 | |||
| 23 | Диск | Шайба10.ОТ | 24 | 24 | 23 | |||
| 24 | Кільце- - - | 038-046-46-2-51-1668 | 5 | 5 | 24 | |||
| 25 | Фланець | 2001-16-11-20 | 2 | 2 | 25 | |||
| 25 | Фланець | 2001-16-11 | 25 | |||||
| 26 | Лінія | 2001-16-106-01СП | 1 | 1 | 26 | |||
| 27 | Болт M- x | БолтМ12-6gх35 | 12 | 12 | 27 | |||
| 28 | Горловина | 2001-16-105-01-20СП | 28 | |||||
| 28 | Горловина | 2001-16-105-01СП | 28 | |||||
| 29 | Кільце- - - | 080-090-58-2-51-1668 | 1 | 1 | 29 | |||
| 30 | Затор | 700-37-2140 | 30 | |||||
| 30 | Затор | 700-37-2140-20 | 1 | 1 | 30 | |||
| 31 | Кільце ГОСТ /ГОСТ | 045-050-30-2-51-1668 | 1 | 1 | 31 | |||
| 32 | Клапан | 3501-16-103СП | 32 | |||||
| 33 | Кільце- - - | 066-070-30-2-51-1668 | 1 | 1 | 33 | |||
| 34 | Кільце- - - | 012-016-25-2-51-1668 | 4 | 4 | 34 | |||
| 35 | Кільце- - - | 040-048-46-2-51-1668 | 1 | 1 | 35 | |||
| 36 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 8 | 8 | 36 | |||
| 37 | Кільце С ГОСТ | 580307 | 1 | 1 | 37 | |||
| 38 | Муфта | 2001-16-32 | 1 | 1 | 38 | |||
| 39 | Кожух | 2001-16-108СП | 39 | |||||
| 39 | Кожух | 2001-16-108-20СП | 1 | 1 | 39 | |||
| 40 | Болт Mx- x | БолтМ12х1,25-6gх25 | 6 | 6 | 40 | |||
| 41 | Кожух | 2001-16-109СП | 41 | |||||
| 41 | Кожух | 2001-16-109-20СП | 1 | 1 | 41 | |||
| 42 | Труба | 2001-16-5 | 42 | |||||
| 42 | Труба | 2001-16-5-20 | 1 | 1 | 42 | |||
| 43 | Опора | 2001-16-101СП | 43 | |||||
| 43 | Опора | 2001-16-101-20СП | 1 | 1 | 43 | |||
| 44 | Пряжка | 312501-94-105-20 | 1 | 1 | 44 | |||
| 44 | Пряжка | 312501-94-105 | 44 | |||||
| 45 | Ущільнення | 400040 | 1 | 1 | 45 | |||
| 46 | Болт M- x | БолтМ8-6gх70 | 2 | 2 | 46 | |||
| 47 | Шайба ГОСТ | 310140-20 | 4 | 4 | 47 | |||
| 47 | Шайба ГОСТ | 310140 | 47 | |||||
| 48 | Рукав | 461701-04-20 | 2 | 2 | 48 | |||
| 48 | Рукав | 461701-04 | 48 | |||||
| 49 | Хомут | 5001-26-130СП | 8 | 8 | 49 | |||
| 50 | Хомут стяжний черв'ячний | 1085-У-02ПО4.435.002ТУ | 8 | 8 | 50 | |||
| 51 | Кільце- - ІРП- | 100-110-58-2-ИРП-1314-1 | 1 | 1 | 51 | |||
| 52 | Трубопровід | 2001-16-100-01СП | 52 | |||||
| 52 | Трубопровід | 2001-16-100-01-20СП | 1 | 1 | 52 | |||
| 53 | Планка | 2001-16-30 | 4 | 4 | 53 | |||
| 54 | Болт M- x | 280728-20 | 58 | 58 | 54 | |||
| 54 | Болт M- x | 280728 | 54 | |||||
| 55 | Диск | Шайба20.ОТ | 58 | 58 | 55 | |||
| 56 | Кільце- - - | 022-026-25-2-51-1668 | 3 | 3 | 56 | |||
| 58 | Блок управління | 1501-15-41СП | 58 | |||||
| 58 | Блок управління | 1501-15-41-20СП | 1 | 1 | 58 | |||
| 59 | Насос NS-LT | НШ100-50-3ЛТ | 1 | 1 | 59 | |||
| 59 | Насос NS-HL | НШ100-50-3ХЛ | 59 | |||||
| 60 | Кільце- - - | 014-018-25-2-51-1668 | 1 | 1 | 60 | |||
| 61 | Кільце- - - | 075-081-36-2-51-1668 | 1 | 1 | 61 | |||
| 62 | Болт M- x | 280383-20 | 4 | 4 | 62 | |||
| 62 | Болт Mx за ГОСТ | 280383 | 62 | |||||
| 63 | Болт M- x | 280366 | 63 | |||||
| 63 | Болт M- x | 280366-20 | 4 | 4 | 63 | |||
| 64 | Кронштейн | 2001-16-15 | 64 | |||||
| 64 | Кронштейн | 2001-16-15-20 | 1 | 1 | 64 | |||
| 65 | Тарілка | 2501-12-170 | 1 | 1 | 65 | |||
| 65 | Тарілка | 400324 | 65 | |||||
| 66 | Шайба, випуск за ГОСТ | 310230-20 | 2 | 2 | 66 | |||
| 66 | Шайба, випуск за ГОСТ | 310230 | 66 | |||||
| 67 | Хомут | 2501-15-107 | 67 | |||||
| 67 | Хомут | 2501-15-107-20 | 1 | 1 | 67 | |||
| 68 | Гайка M | ГайкаМ8 | 68 | |||||
| 69 | Диск 8T | Шайба8Т | 6 | 6 | 69 |
