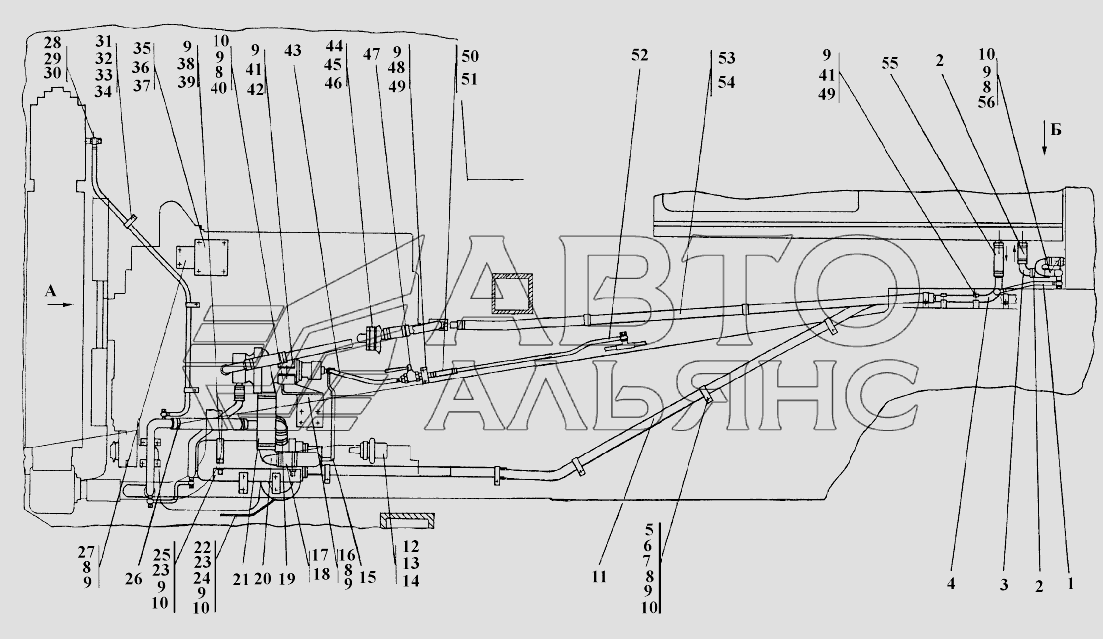

Встановлення системи підігріву
100%
Назва деталі
Встановлення системи підігріву
Заводський номер
311506-43-1СП
Кількість на модель
№
Назва деталі
Рукав
Заводський номер
403-43-461-04СП
Кількість на модель
№
1
Назва деталі
Рукав
Заводський номер
460901-01
Кількість на модель
№
2
Назва деталі
Перехідник
Заводський номер
2502-43-90СП
Кількість на модель
№
3
Назва деталі
Трубопровід
Заводський номер
311506-43-103СП
Кількість на модель
№
4
Назва деталі
Втулка
Заводський номер
400354
Кількість на модель
№
5
Назва деталі
Прокладка
Заводський номер
700-40-6684-01
Кількість на модель
№
6
Назва деталі
Хомутик
Заводський номер
700-41-3267
Кількість на модель
№
7
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280320
Кількість на модель
№
8
Назва деталі
Диск
Заводський номер
Шайба12.ОТ
Кількість на модель
№
9
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
10
Назва деталі
Рукав
Заводський номер
460901-27
Кількість на модель
№
11
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
281379
Кількість на модель
№
12
Назва деталі
Диск
Заводський номер
Шайба6Т
Кількість на модель
№
13
Назва деталі
Комутатор транзисторний ТКА-
Заводський номер
ТК107А-3734000
Кількість на модель
№
14
Назва деталі
Трубопровід
Заводський номер
312002-43-37СП
Кількість на модель
№
15
Назва деталі
Кронштейн
Заводський номер
311506-43-104СП
Кількість на модель
№
16
Назва деталі
Хомут- У-
Заводський номер
1070-У-02
Кількість на модель
№
17
Назва деталі
Рукав
Заводський номер
461501
Кількість на модель
№
18
Назва деталі
Рукав
Заводський номер
461201-01
Кількість на модель
№
19
Назва деталі
Труба
Заводський номер
313506-43-19
Кількість на модель
№
20
Назва деталі
Рукав
Заводський номер
461501-06
Кількість на модель
№
21
Назва деталі
Газопровід
Заводський номер
311506-43-105СП
Кількість на модель
№
22
Назва деталі
Болт Mx- x
Заводський номер
БолтМ12х1,25-6gх25
Кількість на модель
№
23
Назва деталі
Гайка Мх, Р
Заводський номер
ГайкаМ12х1,25-6Р
Кількість на модель
№
24
Назва деталі
Кронштейн
Заводський номер
312002-43-20СП
Кількість на модель
№
25
Назва деталі
Рукав
Заводський номер
461201-17
Кількість на модель
№
26
Назва деталі
Корпус
Заводський номер
312505-43-17-01СП
Кількість на модель
№
27
Назва деталі
Затискний болт
Заводський номер
700-41-2682
Кількість на модель
№
28
Назва деталі
Прокладка
Заводський номер
46-43-313
Кількість на модель
№
29
Назва деталі
Рукав
Заводський номер
403-43-461-03СП
Кількість на модель
№
30
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
№
31
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх16
Кількість на модель
№
32
Назва деталі
Хомутик
Заводський номер
700-41-2548
Кількість на модель
№
33
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
№
34
Назва деталі
Панель управління ПЖД-600І-1015410
Заводський номер
ПЖД-600И-1015410
Кількість на модель
№
35
Назва деталі
Шайба
Заводський номер
Шайба5
Кількість на модель
№
36
Назва деталі
Гвинт V.M- x
Заводський номер
ВинтВ.М5-6gх16
Кількість на модель
№
37
Назва деталі
Болт M- x
Заводський номер
БолтМ6-6gх16
Кількість на модель
№
38
Назва деталі
Скоба
Заводський номер
312002-43-21СП
Кількість на модель
№
39
Назва деталі
Кронштейн
Заводський номер
403-43-287СП
Кількість на модель
№
40
Назва деталі
Болт Mx- x
Заводський номер
БолтМ12х1,25-6gх40
Кількість на модель
№
41
Назва деталі
Затискач
Заводський номер
404-43-18-01
Кількість на модель
№
42
Назва деталі
Рукав
Заводський номер
1106-43-34-02СП
Кількість на модель
№
43
Назва деталі
КІЛЬЦО
Заводський номер
311506-43-19
Кількість на модель
№
44
Назва деталі
Прокладка
Заводський номер
311506-43-2
Кількість на модель
№
45
Назва деталі
Перехідник
Заводський номер
311506-43-1
Кількість на модель
№
46
Назва деталі
Кран
Заводський номер
311506-43-107СП
Кількість на модель
№
47
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348
Кількість на модель
№
48
Назва деталі
Притиск
Заводський номер
2502-43-79
Кількість на модель
№
49
Назва деталі
Хомут- У-
Заводський номер
1028-У-02
Кількість на модель
№
50
Назва деталі
Рукав
Заводський номер
460501
Кількість на модель
№
51
Назва деталі
Трубопровід
Заводський номер
311506-43-106СП
Кількість на модель
№
52
Назва деталі
Хомут- У-
Заводський номер
1040-У-02
Кількість на модель
№
53
Назва деталі
Рукав
Заводський номер
460901-28
Кількість на модель
№
54
Назва деталі
Рукав
Заводський номер
460901-03
Кількість на модель
№
55
Назва деталі
Трубопровід
Заводський номер
311506-43-108СП
Кількість на модель
№
56
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення системи підігріву | 311506-43-1СП | |||||||
| 1 | Рукав | 403-43-461-04СП | 1 | |||||
| 2 | Рукав | 460901-01 | 2 | |||||
| 3 | Перехідник | 2502-43-90СП | 3 | |||||
| 4 | Трубопровід | 311506-43-103СП | 4 | |||||
| 5 | Втулка | 400354 | 5 | |||||
| 6 | Прокладка | 700-40-6684-01 | 6 | |||||
| 7 | Хомутик | 700-41-3267 | 7 | |||||
| 8 | Болт Мх- x ГОСТ | 280320 | 8 | |||||
| 9 | Диск | Шайба12.ОТ | 9 | |||||
| 10 | Шайба згідно з ГОСТ | 310210 | 10 | |||||
| 11 | Рукав | 460901-27 | 11 | |||||
| 12 | Болт Мх- x ГОСТ | 281379 | 12 | |||||
| 13 | Диск | Шайба6Т | 13 | |||||
| 14 | Комутатор транзисторний ТКА- | ТК107А-3734000 | 14 | |||||
| 15 | Трубопровід | 312002-43-37СП | 15 | |||||
| 16 | Кронштейн | 311506-43-104СП | 16 | |||||
| 17 | Хомут- У- | 1070-У-02 | 17 | |||||
| 18 | Рукав | 461501 | 18 | |||||
| 19 | Рукав | 461201-01 | 19 | |||||
| 20 | Труба | 313506-43-19 | 20 | |||||
| 21 | Рукав | 461501-06 | 21 | |||||
| 22 | Газопровід | 311506-43-105СП | 22 | |||||
| 23 | Болт Mx- x | БолтМ12х1,25-6gх25 | 23 | |||||
| 24 | Гайка Мх, Р | ГайкаМ12х1,25-6Р | 24 | |||||
| 25 | Кронштейн | 312002-43-20СП | 25 | |||||
| 26 | Рукав | 461201-17 | 26 | |||||
| 27 | Корпус | 312505-43-17-01СП | 27 | |||||
| 28 | Затискний болт | 700-41-2682 | 28 | |||||
| 29 | Прокладка | 46-43-313 | 29 | |||||
| 30 | Рукав | 403-43-461-03СП | 30 | |||||
| 31 | Диск 8T | Шайба8Т | 31 | |||||
| 32 | Болт M- x | БолтМ8-6gх16 | 32 | |||||
| 33 | Хомутик | 700-41-2548 | 33 | |||||
| 34 | Прокладка | 700-40-6684-03 | 34 | |||||
| 35 | Панель управління ПЖД-600І-1015410 | ПЖД-600И-1015410 | 35 | |||||
| 36 | Шайба | Шайба5 | 36 | |||||
| 37 | Гвинт V.M- x | ВинтВ.М5-6gх16 | 37 | |||||
| 38 | Болт M- x | БолтМ6-6gх16 | 38 | |||||
| 39 | Скоба | 312002-43-21СП | 39 | |||||
| 40 | Кронштейн | 403-43-287СП | 40 | |||||
| 41 | Болт Mx- x | БолтМ12х1,25-6gх40 | 41 | |||||
| 42 | Затискач | 404-43-18-01 | 42 | |||||
| 43 | Рукав | 1106-43-34-02СП | 43 | |||||
| 44 | КІЛЬЦО | 311506-43-19 | 44 | |||||
| 45 | Прокладка | 311506-43-2 | 45 | |||||
| 46 | Перехідник | 311506-43-1 | 46 | |||||
| 47 | Кран | 311506-43-107СП | 47 | |||||
| 48 | Болт Мх- x ГОСТ | 280348 | 48 | |||||
| 49 | Притиск | 2502-43-79 | 49 | |||||
| 50 | Хомут- У- | 1028-У-02 | 50 | |||||
| 51 | Рукав | 460501 | 51 | |||||
| 52 | Трубопровід | 311506-43-106СП | 52 | |||||
| 53 | Хомут- У- | 1040-У-02 | 53 | |||||
| 54 | Рукав | 460901-28 | 54 | |||||
| 55 | Рукав | 460901-03 | 55 | |||||
| 56 | Трубопровід | 311506-43-108СП | 56 |
