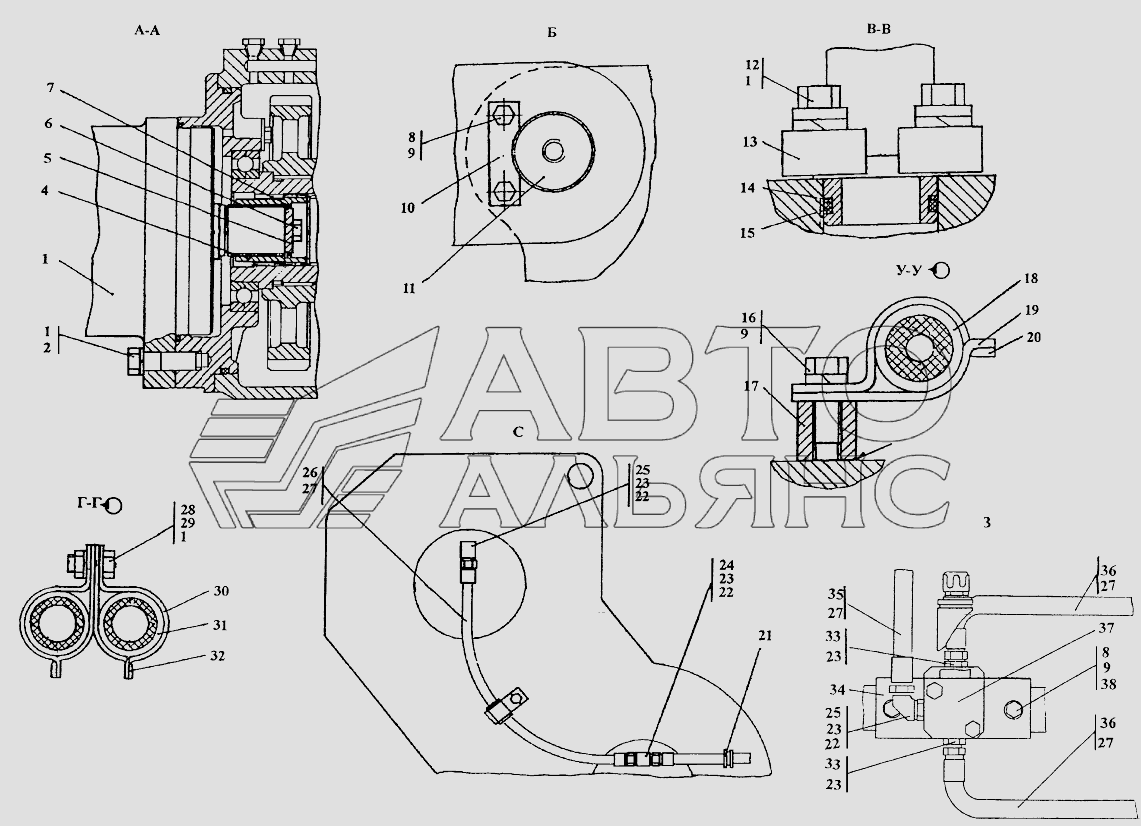

Встановлення приводу лебідки із системою гідрокерування
100%
Назва деталі
Диск
Заводський номер
Шайба16.ОТ
Кількість на модель
17
№
1
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280555-20
Кількість на модель
4
№
2
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280555
Кількість на модель
№
2
Назва деталі
Гідророзкіс
Заводський номер
310.3.160.04
Кількість на модель
№
3
Назва деталі
Муфта
Заводський номер
312001-94-8
Кількість на модель
1
№
4
Назва деталі
Фланець
Заводський номер
312001-90-17
Кількість на модель
1
№
5
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280521-20
Кількість на модель
1
№
6
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280521
Кількість на модель
№
6
Назва деталі
Кільце С
Заводський номер
580405
Кількість на модель
1
№
7
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348
Кількість на модель
№
8
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348-20
Кількість на модель
4
№
8
Назва деталі
Диск
Заводський номер
Шайба12.ОТ
Кількість на модель
20
№
9
Назва деталі
Тарілка
Заводський номер
312501-94-103
Кількість на модель
№
10
Назва деталі
Тарілка
Заводський номер
312501-94-103-20
Кількість на модель
2
№
10
Назва деталі
Палец
Заводський номер
312001-94-6-20
Кількість на модель
2
№
11
Назва деталі
Палец
Заводський номер
312001-94-6
Кількість на модель
№
11
Назва деталі
Упор
Заводський номер
46-26-574-20
Кількість на модель
40
№
12
Назва деталі
Упор
Заводський номер
46-26-574
Кількість на модель
№
12
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
№
13
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
20
№
13
Назва деталі
Захисна шайба
Заводський номер
440005
Кількість на модель
10
№
14
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
12
№
15
Назва деталі
Болт Mx- x
Заводський номер
БолтМ12х1,25-6gх25
Кількість на модель
8
№
16
Назва деталі
Бонка
Заводський номер
58-51-2010
Кількість на модель
3
№
17
Назва деталі
Втулка
Заводський номер
400354-05
Кількість на модель
8
№
18
Назва деталі
Планка
Заводський номер
2501-26-217
Кількість на модель
№
19
Назва деталі
Планка
Заводський номер
2501-26-217-20
Кількість на модель
8
№
19
Назва деталі
Скоба
Заводський номер
2501-26-216
Кількість на модель
№
20
Назва деталі
Скоба
Заводський номер
2501-26-216-20
Кількість на модель
8
№
20
Назва деталі
Кільце
Заводський номер
700-40-3141
Кількість на модель
1
№
21
Назва деталі
Горіх
Заводський номер
Н036.23.022
Кількість на модель
№
22
Назва деталі
Горіх
Заводський номер
Н036.23.022-20
Кількість на модель
7
№
22
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
7
№
23
Назва деталі
Трійник
Заводський номер
404-26-219СП
Кількість на модель
№
24
Назва деталі
Трійник
Заводський номер
404-26-219-20СП
Кількість на модель
2
№
24
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77-20
Кількість на модель
3
№
25
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77
Кількість на модель
№
25
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-12-20СП
Кількість на модель
2
№
26
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-12СП
Кількість на модель
№
26
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
12
№
27
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280544-20
Кількість на модель
10
№
28
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280544
Кількість на модель
№
28
Назва деталі
Горіх Mx
Заводський номер
ГайкаМ16х1,5
Кількість на модель
3
№
29
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
5
№
30
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
№
30
Назва деталі
Втулка
Заводський номер
400354-04
Кількість на модель
5
№
31
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
5
№
32
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
№
32
Назва деталі
Штуцер ввертний
Заводський номер
5001-26-78
Кількість на модель
№
33
Назва деталі
Штуцер ввертний
Заводський номер
5001-26-78-20
Кількість на модель
2
№
33
Назва деталі
Опора
Заводський номер
312001-94-28-20
Кількість на модель
1
№
34
Назва деталі
Опора
Заводський номер
312001-94-28
Кількість на модель
№
34
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-18СП
Кількість на модель
№
35
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-18-20СП
Кількість на модель
3
№
35
Назва деталі
Рукав
Заводський номер
404-26-213-12-02-20СП
Кількість на модель
3
№
36
Назва деталі
Рукав
Заводський номер
404-26-213-12-02СП
Кількість на модель
№
36
Назва деталі
Клапан
Заводський номер
312001-94-27-20СП
Кількість на модель
1
№
37
Назва деталі
Клапан
Заводський номер
312001-94-27СП
Кількість на модель
№
37
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
38
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
10
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Диск | Шайба16.ОТ | 17 | 17 | 1 | |||
| 2 | Болт MX-XX за ГОСТ | 280555-20 | 4 | 4 | 2 | |||
| 2 | Болт MX-XX за ГОСТ | 280555 | 2 | |||||
| 3 | Гідророзкіс | 310.3.160.04 | 3 | |||||
| 4 | Муфта | 312001-94-8 | 1 | 1 | 4 | |||
| 5 | Фланець | 312001-90-17 | 1 | 1 | 5 | |||
| 6 | Болт М-ХХ ГОСТ | 280521-20 | 1 | 1 | 6 | |||
| 6 | Болт М-ХХ ГОСТ | 280521 | 6 | |||||
| 7 | Кільце С | 580405 | 1 | 1 | 7 | |||
| 8 | Болт Мх- x ГОСТ | 280348 | 8 | |||||
| 8 | Болт Мх- x ГОСТ | 280348-20 | 4 | 4 | 8 | |||
| 9 | Диск | Шайба12.ОТ | 20 | 20 | 9 | |||
| 10 | Тарілка | 312501-94-103 | 10 | |||||
| 10 | Тарілка | 312501-94-103-20 | 2 | 2 | 10 | |||
| 11 | Палец | 312001-94-6-20 | 2 | 2 | 11 | |||
| 11 | Палец | 312001-94-6 | 11 | |||||
| 12 | Упор | 46-26-574-20 | 40 | 40 | 12 | |||
| 12 | Упор | 46-26-574 | 12 | |||||
| 13 | Фланець | 46-26-280 | 13 | |||||
| 13 | Фланець | 46-26-280-20 | 20 | 20 | 13 | |||
| 14 | Захисна шайба | 440005 | 10 | 10 | 14 | |||
| 15 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 12 | 12 | 15 | |||
| 16 | Болт Mx- x | БолтМ12х1,25-6gх25 | 8 | 8 | 16 | |||
| 17 | Бонка | 58-51-2010 | 3 | 3 | 17 | |||
| 18 | Втулка | 400354-05 | 8 | 8 | 18 | |||
| 19 | Планка | 2501-26-217 | 19 | |||||
| 19 | Планка | 2501-26-217-20 | 8 | 8 | 19 | |||
| 20 | Скоба | 2501-26-216 | 20 | |||||
| 20 | Скоба | 2501-26-216-20 | 8 | 8 | 20 | |||
| 21 | Кільце | 700-40-3141 | 1 | 1 | 21 | |||
| 22 | Горіх | Н036.23.022 | 22 | |||||
| 22 | Горіх | Н036.23.022-20 | 7 | 7 | 22 | |||
| 23 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 7 | 7 | 23 | |||
| 24 | Трійник | 404-26-219СП | 24 | |||||
| 24 | Трійник | 404-26-219-20СП | 2 | 2 | 24 | |||
| 25 | Кутник ввертний | 5001-26-77-20 | 3 | 3 | 25 | |||
| 25 | Кутник ввертний | 5001-26-77 | 25 | |||||
| 26 | Рукав діаметром 12 | 404-26-213-12-20СП | 2 | 2 | 26 | |||
| 26 | Рукав діаметр | 404-26-213-12СП | 26 | |||||
| 27 | Кільце- - - | 012-016-25-2-51-1668 | 12 | 12 | 27 | |||
| 28 | Болт MX-XX за ГОСТ | 280544-20 | 10 | 10 | 28 | |||
| 28 | Болт MX-XX за ГОСТ | 280544 | 28 | |||||
| 29 | Горіх Mx | ГайкаМ16х1,5 | 3 | 3 | 29 | |||
| 30 | Скоба | 2501-26-220-20 | 5 | 5 | 30 | |||
| 30 | Скоба | 2501-26-220 | 30 | |||||
| 31 | Втулка | 400354-04 | 5 | 5 | 31 | |||
| 32 | Планка | 2501-26-221-20 | 5 | 5 | 32 | |||
| 32 | Планка | 2501-26-221 | 32 | |||||
| 33 | Штуцер ввертний | 5001-26-78 | 33 | |||||
| 33 | Штуцер ввертний | 5001-26-78-20 | 2 | 2 | 33 | |||
| 34 | Опора | 312001-94-28-20 | 1 | 1 | 34 | |||
| 34 | Опора | 312001-94-28 | 34 | |||||
| 35 | Рукав діаметр | 404-26-213-18СП | 35 | |||||
| 35 | Рукав діаметр | 404-26-213-18-20СП | 3 | 3 | 35 | |||
| 36 | Рукав | 404-26-213-12-02-20СП | 3 | 3 | 36 | |||
| 36 | Рукав | 404-26-213-12-02СП | 36 | |||||
| 37 | Клапан | 312001-94-27-20СП | 1 | 1 | 37 | |||
| 37 | Клапан | 312001-94-27СП | 37 | |||||
| 38 | Шайба згідно з ГОСТ | 310210 | 38 | |||||
| 38 | Шайба згідно з ГОСТ | 310210-20 | 10 | 10 | 38 |
