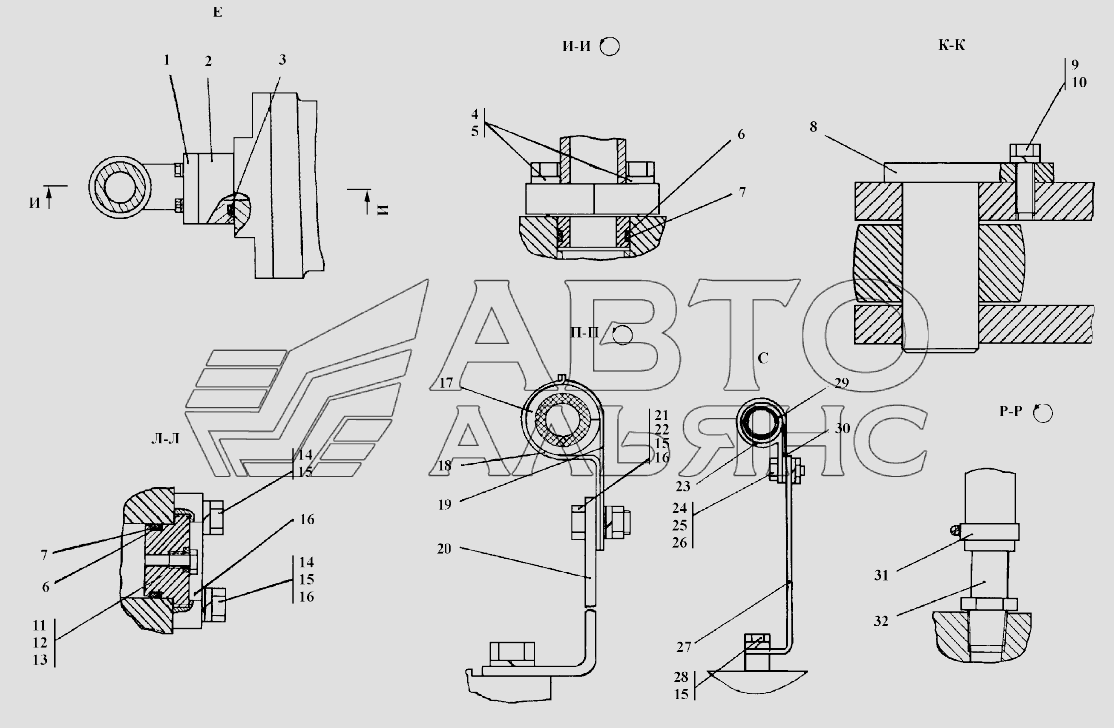

Встановлення приводу лебідки із системою гідрокерування
100%
Назва деталі
Фланець
Заводський номер
312001-94-25-20
Кількість на модель
2
№
1
Назва деталі
Фланець
Заводський номер
312001-94-25
Кількість на модель
№
1
Назва деталі
Фланець
Заводський номер
312001-94-24-20
Кількість на модель
1
№
2
Назва деталі
Фланець
Заводський номер
312001-94-24
Кількість на модель
№
2
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
12
№
3
Назва деталі
Шайба
Заводський номер
315220
Кількість на модель
4
№
4
Назва деталі
Болт M- x
Заводський номер
280504
Кількість на модель
№
5
Назва деталі
Болт M- x
Заводський номер
280504-20
Кількість на модель
4
№
5
Назва деталі
Кільце захисне
Заводський номер
440038
Кількість на модель
3
№
6
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
3
№
7
Назва деталі
Палец
Заводський номер
312001-94-12-01СП
Кількість на модель
1
№
8
Назва деталі
Болт M- x
Заводський номер
БолтМ10-6gх30
Кількість на модель
5
№
9
Назва деталі
Диск
Заводський номер
Шайба10.ОТ
Кількість на модель
5
№
10
Назва деталі
Заглушка
Заводський номер
5001-26-211
Кількість на модель
№
11
Назва деталі
Заглушка
Заводський номер
5001-26-211-20
Кількість на модель
1
№
11
Назва деталі
Корок
Заводський номер
375245
Кількість на модель
1
№
12
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
007-011-25-2-51-1668
Кількість на модель
1
№
13
Назва деталі
Болт M- x
Заводський номер
БолтМ12-6gх35
Кількість на модель
8
№
14
Назва деталі
Диск
Заводський номер
Шайба12.ОТ
Кількість на модель
20
№
15
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
16
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
16
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
4
№
16
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
8
№
16
Назва деталі
Втулка
Заводський номер
400354-05
Кількість на модель
8
№
17
Назва деталі
Скоба
Заводський номер
2501-26-216-20
Кількість на модель
8
№
18
Назва деталі
Скоба
Заводський номер
2501-26-216
Кількість на модель
№
18
Назва деталі
Планка
Заводський номер
2501-26-217
Кількість на модель
№
19
Назва деталі
Планка
Заводський номер
2501-26-217-20
Кількість на модель
8
№
19
Назва деталі
Опора
Заводський номер
312001-94-7
Кількість на модель
№
20
Назва деталі
Опора
Заводський номер
312001-94-7-20
Кількість на модель
2
№
20
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348-20
Кількість на модель
4
№
21
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280348
Кількість на модель
№
21
Назва деталі
Горіх Mx
Заводський номер
ГайкаМ12х1,25
Кількість на модель
2
№
22
Назва деталі
Скоба
Заводський номер
2501-26-220-20
Кількість на модель
5
№
23
Назва деталі
Скоба
Заводський номер
2501-26-220
Кількість на модель
№
23
Назва деталі
Болт Mx- x
Заводський номер
БолтМ16х1,5-6gх35
Кількість на модель
3
№
24
Назва деталі
Горіх Mx
Заводський номер
ГайкаМ16х1,5
Кількість на модель
3
№
25
Назва деталі
Диск
Заводський номер
Шайба16.ОТ
Кількість на модель
17
№
26
Назва деталі
Опора
Заводський номер
312001-94-23-20
Кількість на модель
1
№
27
Назва деталі
Опора
Заводський номер
312001-94-23
Кількість на модель
№
27
Назва деталі
Болт Mx- x
Заводський номер
БолтМ12х1,25-6gх25
Кількість на модель
8
№
28
Назва деталі
Втулка
Заводський номер
400354-04
Кількість на модель
5
№
29
Назва деталі
Планка
Заводський номер
2501-26-221
Кількість на модель
№
30
Назва деталі
Планка
Заводський номер
2501-26-221-20
Кількість на модель
5
№
30
Назва деталі
Хомут стяжний черв'ячний
Заводський номер
1028-У-2ПО4.435.002ТУ
Кількість на модель
6
№
31
Назва деталі
Штуцер
Заводський номер
403-16-109-20СП
Кількість на модель
3
№
32
Назва деталі
Штуцер
Заводський номер
403-16-109СП
Кількість на модель
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланець | 312001-94-25-20 | 2 | 2 | 1 | |||
| 1 | Фланець | 312001-94-25 | 1 | |||||
| 2 | Фланець | 312001-94-24-20 | 1 | 1 | 2 | |||
| 2 | Фланець | 312001-94-24 | 2 | |||||
| 3 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 12 | 12 | 3 | |||
| 4 | Шайба | 315220 | 4 | 4 | 4 | |||
| 5 | Болт M- x | 280504 | 5 | |||||
| 5 | Болт M- x | 280504-20 | 4 | 4 | 5 | |||
| 6 | Кільце захисне | 440038 | 3 | 3 | 6 | |||
| 7 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 3 | 3 | 7 | |||
| 8 | Палец | 312001-94-12-01СП | 1 | 1 | 8 | |||
| 9 | Болт M- x | БолтМ10-6gх30 | 5 | 5 | 9 | |||
| 10 | Диск | Шайба10.ОТ | 5 | 5 | 10 | |||
| 11 | Заглушка | 5001-26-211 | 11 | |||||
| 11 | Заглушка | 5001-26-211-20 | 1 | 1 | 11 | |||
| 12 | Корок | 375245 | 1 | 1 | 12 | |||
| 13 | Кільце ГОСТ /ТУ- | 007-011-25-2-51-1668 | 1 | 1 | 13 | |||
| 14 | Болт M- x | БолтМ12-6gх35 | 8 | 8 | 14 | |||
| 15 | Диск | Шайба12.ОТ | 20 | 20 | 15 | |||
| 16 | Фланець | 2501-26-83 | 16 | |||||
| 16 | Шайба згідно з ГОСТ | 310210 | 16 | |||||
| 16 | Фланець | 2501-26-83-20 | 4 | 4 | 16 | |||
| 16 | Шайба згідно з ГОСТ | 310210-20 | 8 | 8 | 16 | |||
| 17 | Втулка | 400354-05 | 8 | 8 | 17 | |||
| 18 | Скоба | 2501-26-216-20 | 8 | 8 | 18 | |||
| 18 | Скоба | 2501-26-216 | 18 | |||||
| 19 | Планка | 2501-26-217 | 19 | |||||
| 19 | Планка | 2501-26-217-20 | 8 | 8 | 19 | |||
| 20 | Опора | 312001-94-7 | 20 | |||||
| 20 | Опора | 312001-94-7-20 | 2 | 2 | 20 | |||
| 21 | Болт Мх- x ГОСТ | 280348-20 | 4 | 4 | 21 | |||
| 21 | Болт Мх- x ГОСТ | 280348 | 21 | |||||
| 22 | Горіх Mx | ГайкаМ12х1,25 | 2 | 2 | 22 | |||
| 23 | Скоба | 2501-26-220-20 | 5 | 5 | 23 | |||
| 23 | Скоба | 2501-26-220 | 23 | |||||
| 24 | Болт Mx- x | БолтМ16х1,5-6gх35 | 3 | 3 | 24 | |||
| 25 | Горіх Mx | ГайкаМ16х1,5 | 3 | 3 | 25 | |||
| 26 | Диск | Шайба16.ОТ | 17 | 17 | 26 | |||
| 27 | Опора | 312001-94-23-20 | 1 | 1 | 27 | |||
| 27 | Опора | 312001-94-23 | 27 | |||||
| 28 | Болт Mx- x | БолтМ12х1,25-6gх25 | 8 | 8 | 28 | |||
| 29 | Втулка | 400354-04 | 5 | 5 | 29 | |||
| 30 | Планка | 2501-26-221 | 30 | |||||
| 30 | Планка | 2501-26-221-20 | 5 | 5 | 30 | |||
| 31 | Хомут стяжний черв'ячний | 1028-У-2ПО4.435.002ТУ | 6 | 6 | 31 | |||
| 32 | Штуцер | 403-16-109-20СП | 3 | 3 | 32 | |||
| 32 | Штуцер | 403-16-109СП | 32 |
