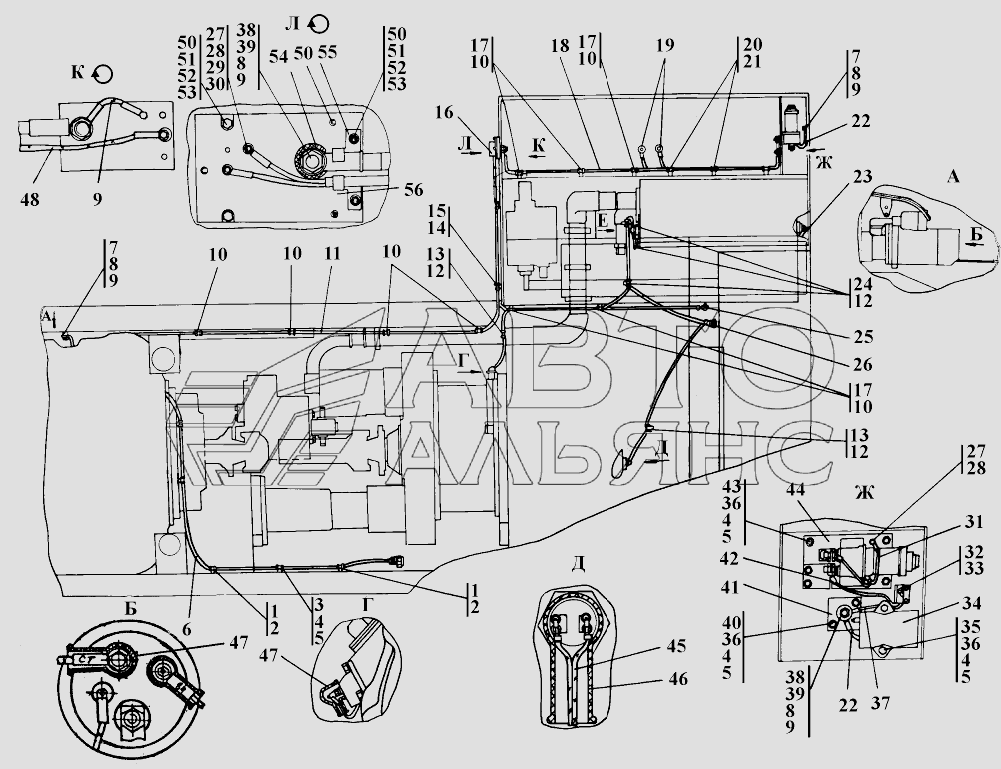

Встановлення електрообладнання на рамі
100%
Назва деталі
Встановлення електрообладнання на рамі
Заводський номер
311502-10-13-02СП
Кількість на модель
№
Назва деталі
Встановлення електрообладнання на рамі
Заводський номер
311502-10-13-02-10СП
Кількість на модель
№
Назва деталі
Встановлення електрообладнання на рамі
Заводський номер
311502-10-13-02-20СП
Кількість на модель
№
Назва деталі
Встановлення електрообладнання на рамі
Заводський номер
311502-10-13-03СП
Кількість на модель
№
Назва деталі
Встановлення електрообладнання на рамі
Заводський номер
311502-10-13-03-10СП
Кількість на модель
№
Назва деталі
Встановлення електрообладнання на рамі
Заводський номер
311502-10-13-03-20СП
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
700-41-6684-09
Кількість на модель
3
№
1
Назва деталі
Хомутик
Заводський номер
58-41-2006-05
Кількість на модель
3
№
2
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх16
Кількість на модель
22
№
3
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
35
№
4
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150-20
Кількість на модель
39
№
5
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
№
5
Назва деталі
Електрообладнання двигуна
Заводський номер
2006-10-12-03СП
Кількість на модель
№
6
Назва деталі
Електрообладнання двигуна
Заводський номер
2006-10-12-02СП
Кількість на модель
№
6
Назва деталі
Електрообладнання двигуна
Заводський номер
2006-10-12-02-20СП
Кількість на модель
1
№
6
Назва деталі
Електрообладнання двигуна
Заводський номер
2006-10-12-03-20СП
Кількість на модель
1
№
6
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280320-20
Кількість на модель
2
№
7
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280320
Кількість на модель
№
7
Назва деталі
Диск
Заводський номер
Шайба12.ОТ
Кількість на модель
8
№
8
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
9
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
8
№
9
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
10
№
10
Назва деталі
Провід
Заводський номер
312001-10-131СП
Кількість на модель
№
11
Назва деталі
Провід
Заводський номер
312001-10-131-20СП
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
5
№
12
Назва деталі
Хомутик
Заводський номер
415119
Кількість на модель
2
№
13
Назва деталі
Хомутик
Заводський номер
700-41-3307
Кількість на модель
2
№
14
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
2
№
15
Назва деталі
Кожух
Заводський номер
404-10-17
Кількість на модель
№
16
Назва деталі
Кожух
Заводський номер
404-10-17-20
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
6
№
17
Назва деталі
Провід
Заводський номер
312001-10-109-06-20СП
Кількість на модель
1
№
18
Назва деталі
Провід
Заводський номер
312001-10-109-06СП
Кількість на модель
№
18
Назва деталі
Провід
Заводський номер
2001-10-110-07-20СП
Кількість на модель
2
№
19
Назва деталі
Провід
Заводський номер
2001-10-110-07СП
Кількість на модель
№
19
Назва деталі
Прокладка
Заводський номер
700-40-6684-02
Кількість на модель
3
№
20
Назва деталі
Хомутик
Заводський номер
700-41-3187
Кількість на модель
3
№
21
Назва деталі
Провід
Заводський номер
2001-10-119-20СП
Кількість на модель
2
№
22
Назва деталі
Провід
Заводський номер
2001-10-119СП
Кількість на модель
№
22
Назва деталі
Електрообладнання гідробака
Заводський номер
ТТ2501-10-145СП
Кількість на модель
№
23
Назва деталі
Електрообладнання гідробака
Заводський номер
ТТ2501-10-145-20СП
Кількість на модель
1
№
23
Назва деталі
Хомутик
Заводський номер
415090
Кількість на модель
3
№
24
Назва деталі
Жгут
Заводський номер
311502-10-125СП
Кількість на модель
№
25
Назва деталі
Жгут
Заводський номер
311502-10-125-20СП
Кількість на модель
1
№
25
Назва деталі
Жгут
Заводський номер
311502-10-102СП
Кількість на модель
№
26
Назва деталі
Жгут
Заводський номер
311502-10-102-20СП
Кількість на модель
1
№
26
Назва деталі
Шпилька
Заводський номер
295010-20
Кількість на модель
3
№
27
Назва деталі
Шпилька М(п/)х ГОСТ
Заводський номер
295010
Кількість на модель
№
27
Назва деталі
Гайка M
Заводський номер
ГайкаМ5
Кількість на модель
12
№
28
Назва деталі
Шайба
Заводський номер
Шайба5
Кількість на модель
12
№
29
Назва деталі
Шайба ГОСТ
Заводський номер
310080
Кількість на модель
№
30
Назва деталі
Шайба ГОСТ
Заводський номер
310080-20
Кількість на модель
12
№
30
Назва деталі
Провід
Заводський номер
312001-10-109-03СП
Кількість на модель
№
46
Назва деталі
Провід
Заводський номер
312001-10-109-03-20СП
Кількість на модель
1
№
46
Назва деталі
Гвинт В.М3-6gх25
Заводський номер
ВинтВ.М3-6gх25
Кількість на модель
2
№
32
Назва деталі
Розетка
Заводський номер
47КУХЛ
Кількість на модель
№
33
Назва деталі
Розетка КУ
Заводський номер
47КУ2
Кількість на модель
№
33
Назва деталі
Штепсельна розетка
Заводський номер
47КТ2
Кількість на модель
1
№
33
Назва деталі
Розетка
Заводський номер
ПС315-3723100-Т
Кількість на модель
№
34
Назва деталі
Розетка
Заводський номер
ПС315-3723100
Кількість на модель
№
34
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх70
Кількість на модель
2
№
35
Назва деталі
Гайка M
Заводський номер
ГайкаМ8
Кількість на модель
13
№
36
Назва деталі
Провід
Заводський номер
2001-10-110-12-20СП
Кількість на модель
1
№
37
Назва деталі
Провід
Заводський номер
2001-10-110-12СП
Кількість на модель
№
37
Назва деталі
Шпилька
Заводський номер
404-10-16
Кількість на модель
№
38
Назва деталі
Шпилька
Заводський номер
404-10-16-20
Кількість на модель
1
№
38
Назва деталі
Гайка M
Заводський номер
ГайкаМ12
Кількість на модель
6
№
39
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх20
Кількість на модель
2
№
40
Назва деталі
Панель
Заводський номер
2001-10-6-20
Кількість на модель
1
№
41
Назва деталі
Панель
Заводський номер
2001-10-6
Кількість на модель
№
41
Назва деталі
Провід
Заводський номер
2001-10-110-11СП
Кількість на модель
№
42
Назва деталі
Провід
Заводський номер
2001-10-110-11-20СП
Кількість на модель
1
№
42
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх25
Кількість на модель
9
№
43
Назва деталі
Панель
Заводський номер
404-10-184СП
Кількість на модель
№
44
Назва деталі
Панель
Заводський номер
404-10-184-10СП
Кількість на модель
№
44
Назва деталі
Панель
Заводський номер
404-10-184-20СП
Кількість на модель
1
№
44
Назва деталі
Провід
Заводський номер
311502-10-119-16СП
Кількість на модель
№
45
Назва деталі
Провід
Заводський номер
311502-10-119-16-20СП
Кількість на модель
1
№
45
Назва деталі
Наконечник
Заводський номер
700-40-5607
Кількість на модель
2
№
47
Назва деталі
Провід
Заводський номер
311502-10-119-14СП
Кількість на модель
№
48
Назва деталі
Провід
Заводський номер
311502-10-119-14-20СП
Кількість на модель
1
№
48
Назва деталі
Провід
Заводський номер
404-10-180-05-20СП
Кількість на модель
1
№
49
Назва деталі
Провід
Заводський номер
404-10-180-05СП
Кількість на модель
№
49
Назва деталі
Болт M- x
Заводський номер
БолтМ6-6gх16
Кількість на модель
24
№
50
Назва деталі
Горіх
Заводський номер
ГайкаМ6
Кількість на модель
7
№
51
Назва деталі
Диск
Заводський номер
Шайба6Т
Кількість на модель
21
№
52
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110-20
Кількість на модель
23
№
53
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110
Кількість на модель
№
53
Назва деталі
Наконечник
Заводський номер
700-40-5606
Кількість на модель
5
№
54
Назва деталі
Затискач
Заводський номер
404-10-22
Кількість на модель
№
55
Назва деталі
Затискач
Заводський номер
404-10-22-20
Кількість на модель
3
№
55
Назва деталі
Тарілка
Заводський номер
500057
Кількість на модель
1
№
56
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення електрообладнання на рамі | 311502-10-13-02СП | |||||||
| Встановлення електрообладнання на рамі | 311502-10-13-02-10СП | |||||||
| Встановлення електрообладнання на рамі | 311502-10-13-02-20СП | |||||||
| Встановлення електрообладнання на рамі | 311502-10-13-03СП | |||||||
| Встановлення електрообладнання на рамі | 311502-10-13-03-10СП | |||||||
| Встановлення електрообладнання на рамі | 311502-10-13-03-20СП | |||||||
| 1 | Прокладка | 700-41-6684-09 | 3 | 3 | 1 | |||
| 2 | Хомутик | 58-41-2006-05 | 3 | 3 | 2 | |||
| 3 | Болт M- x | БолтМ8-6gх16 | 22 | 22 | 3 | |||
| 4 | Диск 8T | Шайба8Т | 35 | 35 | 4 | |||
| 5 | Шайба, випуск за ГОСТ | 310150-20 | 39 | 39 | 5 | |||
| 5 | Шайба, випуск за ГОСТ | 310150 | 5 | |||||
| 6 | Електрообладнання двигуна | 2006-10-12-03СП | 6 | |||||
| 6 | Електрообладнання двигуна | 2006-10-12-02СП | 6 | |||||
| 6 | Електрообладнання двигуна | 2006-10-12-02-20СП | 1 | 1 | 6 | |||
| 6 | Електрообладнання двигуна | 2006-10-12-03-20СП | 1 | 1 | 6 | |||
| 7 | Болт Мх- x ГОСТ | 280320-20 | 2 | 2 | 7 | |||
| 7 | Болт Мх- x ГОСТ | 280320 | 7 | |||||
| 8 | Диск | Шайба12.ОТ | 8 | 8 | 8 | |||
| 9 | Шайба згідно з ГОСТ | 310210 | 9 | |||||
| 9 | Шайба згідно з ГОСТ | 310210-20 | 8 | 8 | 9 | |||
| 10 | Хомутик | 700-41-3179 | 10 | 10 | 10 | |||
| 11 | Провід | 312001-10-131СП | 11 | |||||
| 11 | Провід | 312001-10-131-20СП | 1 | 1 | 11 | |||
| 12 | Прокладка | 700-40-6684-06 | 5 | 5 | 12 | |||
| 13 | Хомутик | 415119 | 2 | 2 | 13 | |||
| 14 | Хомутик | 700-41-3307 | 2 | 2 | 14 | |||
| 15 | Прокладка | 700-40-6684-03 | 2 | 2 | 15 | |||
| 16 | Кожух | 404-10-17 | 16 | |||||
| 16 | Кожух | 404-10-17-20 | 1 | 1 | 16 | |||
| 17 | Прокладка | 700-40-6684-04 | 6 | 6 | 17 | |||
| 18 | Провід | 312001-10-109-06-20СП | 1 | 1 | 18 | |||
| 18 | Провід | 312001-10-109-06СП | 18 | |||||
| 19 | Провід | 2001-10-110-07-20СП | 2 | 2 | 19 | |||
| 19 | Провід | 2001-10-110-07СП | 19 | |||||
| 20 | Прокладка | 700-40-6684-02 | 3 | 3 | 20 | |||
| 21 | Хомутик | 700-41-3187 | 3 | 3 | 21 | |||
| 22 | Провід | 2001-10-119-20СП | 2 | 2 | 22 | |||
| 22 | Провід | 2001-10-119СП | 22 | |||||
| 23 | Електрообладнання гідробака | ТТ2501-10-145СП | 23 | |||||
| 23 | Електрообладнання гідробака | ТТ2501-10-145-20СП | 1 | 1 | 23 | |||
| 24 | Хомутик | 415090 | 3 | 3 | 24 | |||
| 25 | Жгут | 311502-10-125СП | 25 | |||||
| 25 | Жгут | 311502-10-125-20СП | 1 | 1 | 25 | |||
| 26 | Жгут | 311502-10-102СП | 26 | |||||
| 26 | Жгут | 311502-10-102-20СП | 1 | 1 | 26 | |||
| 27 | Шпилька | 295010-20 | 3 | 3 | 27 | |||
| 27 | Шпилька М(п/)х ГОСТ | 295010 | 27 | |||||
| 28 | Гайка M | ГайкаМ5 | 12 | 12 | 28 | |||
| 29 | Шайба | Шайба5 | 12 | 12 | 29 | |||
| 30 | Шайба ГОСТ | 310080 | 30 | |||||
| 30 | Шайба ГОСТ | 310080-20 | 12 | 12 | 30 | |||
| 46 | Провід | 312001-10-109-03СП | 46 | |||||
| 46 | Провід | 312001-10-109-03-20СП | 1 | 1 | 46 | |||
| 32 | Гвинт В.М3-6gх25 | ВинтВ.М3-6gх25 | 2 | 2 | 32 | |||
| 33 | Розетка | 47КУХЛ | 33 | |||||
| 33 | Розетка КУ | 47КУ2 | 33 | |||||
| 33 | Штепсельна розетка | 47КТ2 | 1 | 1 | 33 | |||
| 34 | Розетка | ПС315-3723100-Т | 34 | |||||
| 34 | Розетка | ПС315-3723100 | 34 | |||||
| 35 | Болт M- x | БолтМ8-6gх70 | 2 | 2 | 35 | |||
| 36 | Гайка M | ГайкаМ8 | 13 | 13 | 36 | |||
| 37 | Провід | 2001-10-110-12-20СП | 1 | 1 | 37 | |||
| 37 | Провід | 2001-10-110-12СП | 37 | |||||
| 38 | Шпилька | 404-10-16 | 38 | |||||
| 38 | Шпилька | 404-10-16-20 | 1 | 1 | 38 | |||
| 39 | Гайка M | ГайкаМ12 | 6 | 6 | 39 | |||
| 40 | Болт M- x | БолтМ8-6gх20 | 2 | 2 | 40 | |||
| 41 | Панель | 2001-10-6-20 | 1 | 1 | 41 | |||
| 41 | Панель | 2001-10-6 | 41 | |||||
| 42 | Провід | 2001-10-110-11СП | 42 | |||||
| 42 | Провід | 2001-10-110-11-20СП | 1 | 1 | 42 | |||
| 43 | Болт M- x | БолтМ8-6gх25 | 9 | 9 | 43 | |||
| 44 | Панель | 404-10-184СП | 44 | |||||
| 44 | Панель | 404-10-184-10СП | 44 | |||||
| 44 | Панель | 404-10-184-20СП | 1 | 1 | 44 | |||
| 45 | Провід | 311502-10-119-16СП | 45 | |||||
| 45 | Провід | 311502-10-119-16-20СП | 1 | 1 | 45 | |||
| 47 | Наконечник | 700-40-5607 | 2 | 2 | 47 | |||
| 48 | Провід | 311502-10-119-14СП | 48 | |||||
| 48 | Провід | 311502-10-119-14-20СП | 1 | 1 | 48 | |||
| 49 | Провід | 404-10-180-05-20СП | 1 | 1 | 49 | |||
| 49 | Провід | 404-10-180-05СП | 49 | |||||
| 50 | Болт M- x | БолтМ6-6gх16 | 24 | 24 | 50 | |||
| 51 | Горіх | ГайкаМ6 | 7 | 7 | 51 | |||
| 52 | Диск | Шайба6Т | 21 | 21 | 52 | |||
| 53 | Шайба, випуск за ГОСТ | 310110-20 | 23 | 23 | 53 | |||
| 53 | Шайба, випуск за ГОСТ | 310110 | 53 | |||||
| 54 | Наконечник | 700-40-5606 | 5 | 5 | 54 | |||
| 55 | Затискач | 404-10-22 | 55 | |||||
| 55 | Затискач | 404-10-22-20 | 3 | 3 | 55 | |||
| 56 | Тарілка | 500057 | 1 | 1 | 56 |
