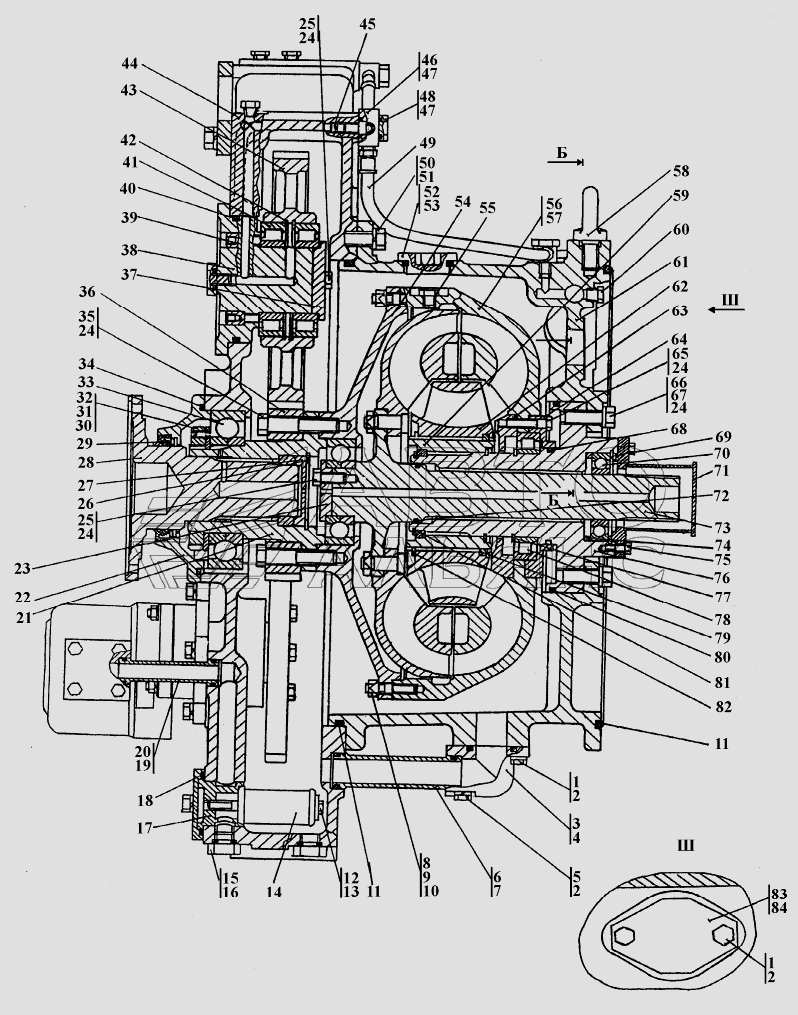

Гідротрансформатор із редуктором приводу насосів
100%
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0230
Кількість на модель
№
1
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0230-20
Кількість на модель
№
1
Назва деталі
Диск
Заводський номер
Шайба10ОТ
Кількість на модель
20
№
2
Назва деталі
Фланець
Заводський номер
2001-14-16
Кількість на модель
1
№
3
Назва деталі
Втулка
Заводський номер
2001-14-48
Кількість на модель
1
№
6
Назва деталі
КІЛЬЦО
Заводський номер
Кольцо032-038-36-2-51-1668
Кількість на модель
2
№
7
Назва деталі
Шпилька Мх(, п)/(- )х ГОСТ
Заводський номер
290320
Кількість на модель
№
8
Назва деталі
Шпилька Мх(, п)/(- )х ГОСТ
Заводський номер
290320-20
Кількість на модель
24
№
8
Назва деталі
Упорна пластина
Заводський номер
315215-01
Кількість на модель
12
№
9
Назва деталі
Горіх Mx
Заводський номер
300213
Кількість на модель
24
№
10
Назва деталі
КІЛЬЦО
Заводський номер
400468-15
Кількість на модель
2
№
11
Назва деталі
Болт M- x
Заводський номер
280187
Кількість на модель
1
№
12
Назва деталі
Втулка
Заводський номер
2001-14-37
Кількість на модель
1
№
13
Назва деталі
Маслозабірник
Заводський номер
312501-90-24СП(SP)
Кількість на модель
1
№
14
Назва деталі
Корок
Заводський номер
375625
Кількість на модель
№
15
Назва деталі
Корок
Заводський номер
375625-20
Кількість на модель
2
№
15
Назва деталі
Кільце- - -
Заводський номер
Кольцо016-020-25-2-51-1668
Кількість на модель
2
№
16
Назва деталі
Втулка
Заводський номер
2001-14-49
Кількість на модель
1
№
17
Назва деталі
Кільце- - -
Заводський номер
Кольцо066-071-30-2-51-1668
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
2001-14-58
Кількість на модель
1
№
20
Назва деталі
Хаб
Заводський номер
2001-14-18СП(SP)
Кількість на модель
1
№
21
Назва деталі
Кришка
Заводський номер
2001-14-76
Кількість на модель
1
№
22
Назва деталі
Кришка
Заводський номер
2001-14-33
Кількість на модель
1
№
23
Назва деталі
Дріт
Заводський номер
Проволока1,6-0-С
Кількість на модель
№
24
Назва деталі
гвинт
Заводський номер
285330
Кількість на модель
6
№
25
Назва деталі
Кільце С80 ГОСТ13941-86
Заводський номер
580676
Кількість на модель
1
№
26
Назва деталі
Заглушка
Заводський номер
2001-14-64
Кількість на модель
1
№
27
Назва деталі
Фланець
Заводський номер
2001-14-15
Кількість на модель
1
№
28
Назва деталі
Манжета
Заводський номер
95-120-12
Кількість на модель
1
№
29
Назва деталі
Гвинт ВМ- хН. ГОСТ
Заводський номер
350520
Кількість на модель
1
№
30
Назва деталі
Горіх
Заводський номер
2501-12-117
Кількість на модель
1
№
31
Назва деталі
Тарілка
Заводський номер
2501-12-116
Кількість на модель
1
№
32
Назва деталі
Підшипник БТ
Заводський номер
6-176220БТ
Кількість на модель
1
№
33
Назва деталі
Кільце- - -
Заводський номер
Кольцо190-195-36-2-51-1668
Кількість на модель
2
№
34
Назва деталі
Болт Mx- x
Заводський номер
280561
Кількість на модель
12
№
35
Назва деталі
Шестерня
Заводський номер
2001-14-17
Кількість на модель
1
№
36
Назва деталі
Кришка
Заводський номер
2001-14-31
Кількість на модель
1
№
37
Назва деталі
Кришка
Заводський номер
2001-14-7
Кількість на модель
1
№
38
Назва деталі
Заглушка
Заводський номер
2001-14-42
Кількість на модель
2
№
39
Назва деталі
КІЛЬЦО
Заводський номер
Кольцо135-145-58-2-51-1668
Кількість на модель
1
№
40
Назва деталі
Підшипник ГОСТ
Заводський номер
42215КМ
Кількість на модель
2
№
41
Назва деталі
Кільце С ГОСТ
Заводський номер
580821
Кількість на модель
2
№
42
Назва деталі
Шестерня
Заводський номер
2001-14-18
Кількість на модель
1
№
43
Назва деталі
Корпус
Заводський номер
2001-14-2-20
Кількість на модель
1
№
44
Назва деталі
Корпус
Заводський номер
2001-14-2
Кількість на модель
№
44
Назва деталі
Корок
Заводський номер
2001-14-46
Кількість на модель
3
№
45
Назва деталі
Кутник
Заводський номер
2501-20-57-01
Кількість на модель
1
№
46
Назва деталі
Кільце- - -
Заводський номер
Кольцо018-022-25-2-51-1668
Кількість на модель
12
№
47
Назва деталі
Затискний болт
Заводський номер
2701-12-45
Кількість на модель
№
48
Назва деталі
Затискний болт
Заводський номер
2701-12-45-20
Кількість на модель
4
№
48
Назва деталі
Рукав
Заводський номер
2501-20-113СП(SP)
Кількість на модель
№
49
Назва деталі
Рукав
Заводський номер
2501-20-113-20СП(SP)
Кількість на модель
2
№
49
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280535
Кількість на модель
№
50
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280535-20
Кількість на модель
12
№
50
Назва деталі
Диск
Заводський номер
Шайба16ОТ
Кількість на модель
16
№
51
Назва деталі
Затор
Заводський номер
700-37-2140-20
Кількість на модель
1
№
52
Назва деталі
Затор
Заводський номер
700-37-2140
Кількість на модель
№
52
Назва деталі
Кільце- - -
Заводський номер
Кольцо045-050-30-2-51-1668
Кількість на модель
3
№
53
Назва деталі
Корпус
Заводський номер
2001-14-15СП(SP)
Кількість на модель
1
№
54
Назва деталі
Корок
Заводський номер
375332
Кількість на модель
1
№
55
Назва деталі
Колесо насосне
Заводський номер
2001-14-50
Кількість на модель
1
№
56
Назва деталі
Штифт
Заводський номер
32355
Кількість на модель
2
№
57
Назва деталі
Рим- болт М ГОСТ
Заводський номер
280590-20
Кількість на модель
1
№
58
Назва деталі
Рим- болт М ГОСТ
Заводський номер
280590
Кількість на модель
№
58
Назва деталі
Муфта
Заводський номер
2001-14-20СП(SP)
Кількість на модель
1
№
59
Назва деталі
Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83
Заводський номер
370250-08
Кількість на модель
7
№
60
Назва деталі
Корпус
Заводський номер
2001-14-1
Кількість на модель
№
61
Назва деталі
Корпус
Заводський номер
2001-14-1-20
Кількість на модель
1
№
61
Назва деталі
Колесо реактора
Заводський номер
2001-14-5
Кількість на модель
1
№
62
Назва деталі
Колектор
Заводський номер
2001-14-10
Кількість на модель
1
№
63
Назва деталі
Склянка
Заводський номер
2001-14-11
Кількість на модель
1
№
64
Назва деталі
гвинт
Заводський номер
285535
Кількість на модель
10
№
66
Назва деталі
Шайба
Заводський номер
315271
Кількість на модель
10
№
67
Назва деталі
Кільце ущільнювальне
Заводський номер
2501-12-181-22
Кількість на модель
1
№
68
Назва деталі
Кільце С
Заводський номер
580765
Кількість на модель
1
№
69
Назва деталі
Підшипник А
Заводський номер
211А
Кількість на модель
1
№
70
Назва деталі
Кришка
Заводський номер
2001-14-22СП(SP)
Кількість на модель
1
№
71
Назва деталі
Кільце ущільнювальне
Заводський номер
2001-14-70
Кількість на модель
1
№
72
Назва деталі
Колесо турбінне
Заводський номер
2001-14-21СП(SP)
Кількість на модель
1
№
73
Назва деталі
КІЛЬЦО
Заводський номер
2001-14-38
Кількість на модель
1
№
74
Назва деталі
Болт M- x
Заводський номер
БолтМ10-6gх20
Кількість на модель
8
№
75
Назва деталі
Ось реактора
Заводський номер
2001-14-19СП(SP)
Кількість на модель
1
№
76
Назва деталі
КІЛЬЦО
Заводський номер
585720
Кількість на модель
2
№
77
Назва деталі
Підшипник Л
Заводський номер
6-32119Л
Кількість на модель
1
№
78
Назва деталі
КІЛЬЦО
Заводський номер
2001-14-45
Кількість на модель
1
№
79
Назва деталі
Кільце- - -
Заводський номер
Кольцо205-215-58-2-3
Кількість на модель
1
№
80
Назва деталі
Кільце С
Заводський номер
580679
Кількість на модель
1
№
81
Назва деталі
Кільце С ГОСТ
Заводський номер
580820
Кількість на модель
1
№
82
Назва деталі
Кришка
Заводський номер
2001-14-81
Кількість на модель
1
№
83
Назва деталі
КІЛЬЦО
Заводський номер
Кольцо049-055-36-2-51-1668
Кількість на модель
1
№
84
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М-х ГОСТ | 28 0230 | 1 | |||||
| 1 | Болт М-х ГОСТ | 28 0230-20 | 1 | |||||
| 2 | Диск | Шайба10ОТ | 20 | 20 | 2 | |||
| 3 | Фланець | 2001-14-16 | 1 | 1 | 3 | |||
| 6 | Втулка | 2001-14-48 | 1 | 1 | 6 | |||
| 7 | КІЛЬЦО | Кольцо032-038-36-2-51-1668 | 2 | 2 | 7 | |||
| 8 | Шпилька Мх(, п)/(- )х ГОСТ | 290320 | 8 | |||||
| 8 | Шпилька Мх(, п)/(- )х ГОСТ | 290320-20 | 24 | 24 | 8 | |||
| 9 | Упорна пластина | 315215-01 | 12 | 12 | 9 | |||
| 10 | Горіх Mx | 300213 | 24 | 24 | 10 | |||
| 11 | КІЛЬЦО | 400468-15 | 2 | 2 | 11 | |||
| 12 | Болт M- x | 280187 | 1 | 1 | 12 | |||
| 13 | Втулка | 2001-14-37 | 1 | 1 | 13 | |||
| 14 | Маслозабірник | 312501-90-24СП(SP) | 1 | 1 | 14 | |||
| 15 | Корок | 375625 | 15 | |||||
| 15 | Корок | 375625-20 | 2 | 2 | 15 | |||
| 16 | Кільце- - - | Кольцо016-020-25-2-51-1668 | 2 | 2 | 16 | |||
| 17 | Втулка | 2001-14-49 | 1 | 1 | 17 | |||
| 18 | Кільце- - - | Кольцо066-071-30-2-51-1668 | 1 | 1 | 18 | |||
| 20 | Втулка | 2001-14-58 | 1 | 1 | 20 | |||
| 21 | Хаб | 2001-14-18СП(SP) | 1 | 1 | 21 | |||
| 22 | Кришка | 2001-14-76 | 1 | 1 | 22 | |||
| 23 | Кришка | 2001-14-33 | 1 | 1 | 23 | |||
| 24 | Дріт | Проволока1,6-0-С | 24 | |||||
| 25 | гвинт | 285330 | 6 | 6 | 25 | |||
| 26 | Кільце С80 ГОСТ13941-86 | 580676 | 1 | 1 | 26 | |||
| 27 | Заглушка | 2001-14-64 | 1 | 1 | 27 | |||
| 28 | Фланець | 2001-14-15 | 1 | 1 | 28 | |||
| 29 | Манжета | 95-120-12 | 1 | 1 | 29 | |||
| 30 | Гвинт ВМ- хН. ГОСТ | 350520 | 1 | 1 | 30 | |||
| 31 | Горіх | 2501-12-117 | 1 | 1 | 31 | |||
| 32 | Тарілка | 2501-12-116 | 1 | 1 | 32 | |||
| 33 | Підшипник БТ | 6-176220БТ | 1 | 1 | 33 | |||
| 34 | Кільце- - - | Кольцо190-195-36-2-51-1668 | 2 | 2 | 34 | |||
| 35 | Болт Mx- x | 280561 | 12 | 12 | 35 | |||
| 36 | Шестерня | 2001-14-17 | 1 | 1 | 36 | |||
| 37 | Кришка | 2001-14-31 | 1 | 1 | 37 | |||
| 38 | Кришка | 2001-14-7 | 1 | 1 | 38 | |||
| 39 | Заглушка | 2001-14-42 | 2 | 2 | 39 | |||
| 40 | КІЛЬЦО | Кольцо135-145-58-2-51-1668 | 1 | 1 | 40 | |||
| 41 | Підшипник ГОСТ | 42215КМ | 2 | 2 | 41 | |||
| 42 | Кільце С ГОСТ | 580821 | 2 | 2 | 42 | |||
| 43 | Шестерня | 2001-14-18 | 1 | 1 | 43 | |||
| 44 | Корпус | 2001-14-2-20 | 1 | 1 | 44 | |||
| 44 | Корпус | 2001-14-2 | 44 | |||||
| 45 | Корок | 2001-14-46 | 3 | 3 | 45 | |||
| 46 | Кутник | 2501-20-57-01 | 1 | 1 | 46 | |||
| 47 | Кільце- - - | Кольцо018-022-25-2-51-1668 | 12 | 12 | 47 | |||
| 48 | Затискний болт | 2701-12-45 | 48 | |||||
| 48 | Затискний болт | 2701-12-45-20 | 4 | 4 | 48 | |||
| 49 | Рукав | 2501-20-113СП(SP) | 49 | |||||
| 49 | Рукав | 2501-20-113-20СП(SP) | 2 | 2 | 49 | |||
| 50 | Болт Mx-X. ГОСТ | 280535 | 50 | |||||
| 50 | Болт Mx-X. ГОСТ | 280535-20 | 12 | 12 | 50 | |||
| 51 | Диск | Шайба16ОТ | 16 | 16 | 51 | |||
| 52 | Затор | 700-37-2140-20 | 1 | 1 | 52 | |||
| 52 | Затор | 700-37-2140 | 52 | |||||
| 53 | Кільце- - - | Кольцо045-050-30-2-51-1668 | 3 | 3 | 53 | |||
| 54 | Корпус | 2001-14-15СП(SP) | 1 | 1 | 54 | |||
| 55 | Корок | 375332 | 1 | 1 | 55 | |||
| 56 | Колесо насосне | 2001-14-50 | 1 | 1 | 56 | |||
| 57 | Штифт | 32355 | 2 | 2 | 57 | |||
| 58 | Рим- болт М ГОСТ | 280590-20 | 1 | 1 | 58 | |||
| 58 | Рим- болт М ГОСТ | 280590 | 58 | |||||
| 59 | Муфта | 2001-14-20СП(SP) | 1 | 1 | 59 | |||
| 60 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | 370250-08 | 7 | 7 | 60 | |||
| 61 | Корпус | 2001-14-1 | 61 | |||||
| 61 | Корпус | 2001-14-1-20 | 1 | 1 | 61 | |||
| 62 | Колесо реактора | 2001-14-5 | 1 | 1 | 62 | |||
| 63 | Колектор | 2001-14-10 | 1 | 1 | 63 | |||
| 64 | Склянка | 2001-14-11 | 1 | 1 | 64 | |||
| 66 | гвинт | 285535 | 10 | 10 | 66 | |||
| 67 | Шайба | 315271 | 10 | 10 | 67 | |||
| 68 | Кільце ущільнювальне | 2501-12-181-22 | 1 | 1 | 68 | |||
| 69 | Кільце С | 580765 | 1 | 1 | 69 | |||
| 70 | Підшипник А | 211А | 1 | 1 | 70 | |||
| 71 | Кришка | 2001-14-22СП(SP) | 1 | 1 | 71 | |||
| 72 | Кільце ущільнювальне | 2001-14-70 | 1 | 1 | 72 | |||
| 73 | Колесо турбінне | 2001-14-21СП(SP) | 1 | 1 | 73 | |||
| 74 | КІЛЬЦО | 2001-14-38 | 1 | 1 | 74 | |||
| 75 | Болт M- x | БолтМ10-6gх20 | 8 | 8 | 75 | |||
| 76 | Ось реактора | 2001-14-19СП(SP) | 1 | 1 | 76 | |||
| 77 | КІЛЬЦО | 585720 | 2 | 2 | 77 | |||
| 78 | Підшипник Л | 6-32119Л | 1 | 1 | 78 | |||
| 79 | КІЛЬЦО | 2001-14-45 | 1 | 1 | 79 | |||
| 80 | Кільце- - - | Кольцо205-215-58-2-3 | 1 | 1 | 80 | |||
| 81 | Кільце С | 580679 | 1 | 1 | 81 | |||
| 82 | Кільце С ГОСТ | 580820 | 1 | 1 | 82 | |||
| 83 | Кришка | 2001-14-81 | 1 | 1 | 83 | |||
| 84 | КІЛЬЦО | Кольцо049-055-36-2-51-1668 | 1 | 1 | 84 |
