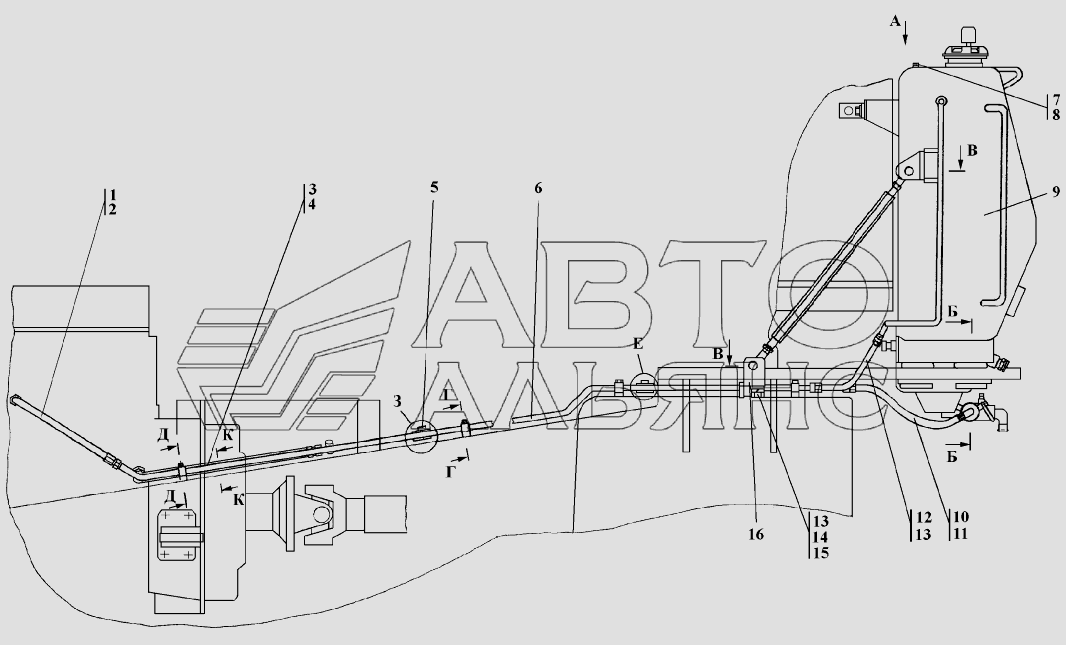

Установка топливного бака
100%
Назва деталі
Установка топливного бака
Заводський номер
311506-25-1-01СП(SP)
Кількість на модель
№
Назва деталі
Установка топливного бака
Заводський номер
311506-25-1-01-20СП(SP)
Кількість на модель
№
Назва деталі
Рукав
Заводський номер
312001-25-33-20СП(SP)
Кількість на модель
1
№
1
Назва деталі
Рукав
Заводський номер
312001-25-33СП(SP)
Кількість на модель
№
1
Назва деталі
Рукав АS0802300SS
Заводський номер
АS0802300SS
Кількість на модель
1
№
2
Назва деталі
Рукав
Заводський номер
312001-25-32СП(SP)
Кількість на модель
№
3
Назва деталі
Рукав
Заводський номер
312001-25-32-20СП(SP)
Кількість на модель
1
№
3
Назва деталі
Рукав АS
Заводський номер
10025SS
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
311506-25-23-01-20СП(SP)
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
311506-25-23-01СП(SP)
Кількість на модель
х
№
5
Назва деталі
Трубопровід
Заводський номер
311506-25-22-01-20СП(SP)
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
311506-25-22-01СП(SP)
Кількість на модель
№
6
Назва деталі
Корок
Заводський номер
700-37-2077-20
Кількість на модель
3
№
7
Назва деталі
Корок
Заводський номер
700-37-2077
Кількість на модель
№
7
Назва деталі
Кільце 14x20
Заводський номер
МН4152-62
Кількість на модель
3
№
8
Назва деталі
Бак паливний
Заводський номер
312001-25-10-01-20СП(SP)
Кількість на модель
1
№
9
Назва деталі
Бак паливний
Заводський номер
312001-25-10-01СП(SP)
Кількість на модель
№
9
Назва деталі
Рукав
Заводський номер
404-26-213-24-20СП(SP)
Кількість на модель
1
№
10
Назва деталі
Рукав
Заводський номер
404-26-213-24СП(SP)
Кількість на модель
№
10
Назва деталі
КІЛЬЦО
Заводський номер
Кольцо012-016-25-2-51-1668
Кількість на модель
4
№
11
Назва деталі
Рукав
Заводський номер
404-26-213СП(SP)
Кількість на модель
№
12
Назва деталі
Рукав
Заводський номер
404-26-213-20СП(SP)
Кількість на модель
1
№
12
Назва деталі
Болт MX-XX ГОСТ
Заводський номер
280819-20
Кількість на модель
2
№
13
Назва деталі
Болт MX-XX ГОСТ
Заводський номер
280819
Кількість на модель
№
13
Назва деталі
Шайба Т
Заводський номер
Шайба24Т
Кількість на модель
2
№
14
Назва деталі
Шайба ГОСТ
Заводський номер
310350-20
Кількість на модель
2
№
15
Назва деталі
Шайба ГОСТ
Заводський номер
310350
Кількість на модель
№
15
Назва деталі
Кронштейн
Заводський номер
312001-25-34-20СП(SP)
Кількість на модель
1
№
16
Назва деталі
Кронштейн
Заводський номер
312001-25-34СП(SP)
Кількість на модель
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Установка топливного бака | 311506-25-1-01СП(SP) | |||||||
| Установка топливного бака | 311506-25-1-01-20СП(SP) | |||||||
| 1 | Рукав | 312001-25-33-20СП(SP) | 1 | 1 | 1 | |||
| 1 | Рукав | 312001-25-33СП(SP) | 1 | |||||
| 2 | Рукав АS0802300SS | АS0802300SS | 1 | 1 | 2 | |||
| 3 | Рукав | 312001-25-32СП(SP) | 3 | |||||
| 3 | Рукав | 312001-25-32-20СП(SP) | 1 | 1 | 3 | |||
| 4 | Рукав АS | 10025SS | 1 | 1 | 4 | |||
| 5 | Трубопровід | 311506-25-23-01-20СП(SP) | 1 | 1 | 5 | |||
| 5 | Трубопровід | 311506-25-23-01СП(SP) | х | х | 5 | |||
| 6 | Трубопровід | 311506-25-22-01-20СП(SP) | 1 | 1 | 6 | |||
| 6 | Трубопровід | 311506-25-22-01СП(SP) | 6 | |||||
| 7 | Корок | 700-37-2077-20 | 3 | 3 | 7 | |||
| 7 | Корок | 700-37-2077 | 7 | |||||
| 8 | Кільце 14x20 | МН4152-62 | 3 | 3 | 8 | |||
| 9 | Бак паливний | 312001-25-10-01-20СП(SP) | 1 | 1 | 9 | |||
| 9 | Бак паливний | 312001-25-10-01СП(SP) | 9 | |||||
| 10 | Рукав | 404-26-213-24-20СП(SP) | 1 | 1 | 10 | |||
| 10 | Рукав | 404-26-213-24СП(SP) | 10 | |||||
| 11 | КІЛЬЦО | Кольцо012-016-25-2-51-1668 | 4 | 4 | 11 | |||
| 12 | Рукав | 404-26-213СП(SP) | 12 | |||||
| 12 | Рукав | 404-26-213-20СП(SP) | 1 | 1 | 12 | |||
| 13 | Болт MX-XX ГОСТ | 280819-20 | 2 | 2 | 13 | |||
| 13 | Болт MX-XX ГОСТ | 280819 | 13 | |||||
| 14 | Шайба Т | Шайба24Т | 2 | 2 | 14 | |||
| 15 | Шайба ГОСТ | 310350-20 | 2 | 2 | 15 | |||
| 15 | Шайба ГОСТ | 310350 | 15 | |||||
| 16 | Кронштейн | 312001-25-34-20СП(SP) | 1 | 1 | 16 | |||
| 16 | Кронштейн | 312001-25-34СП(SP) | 16 |
