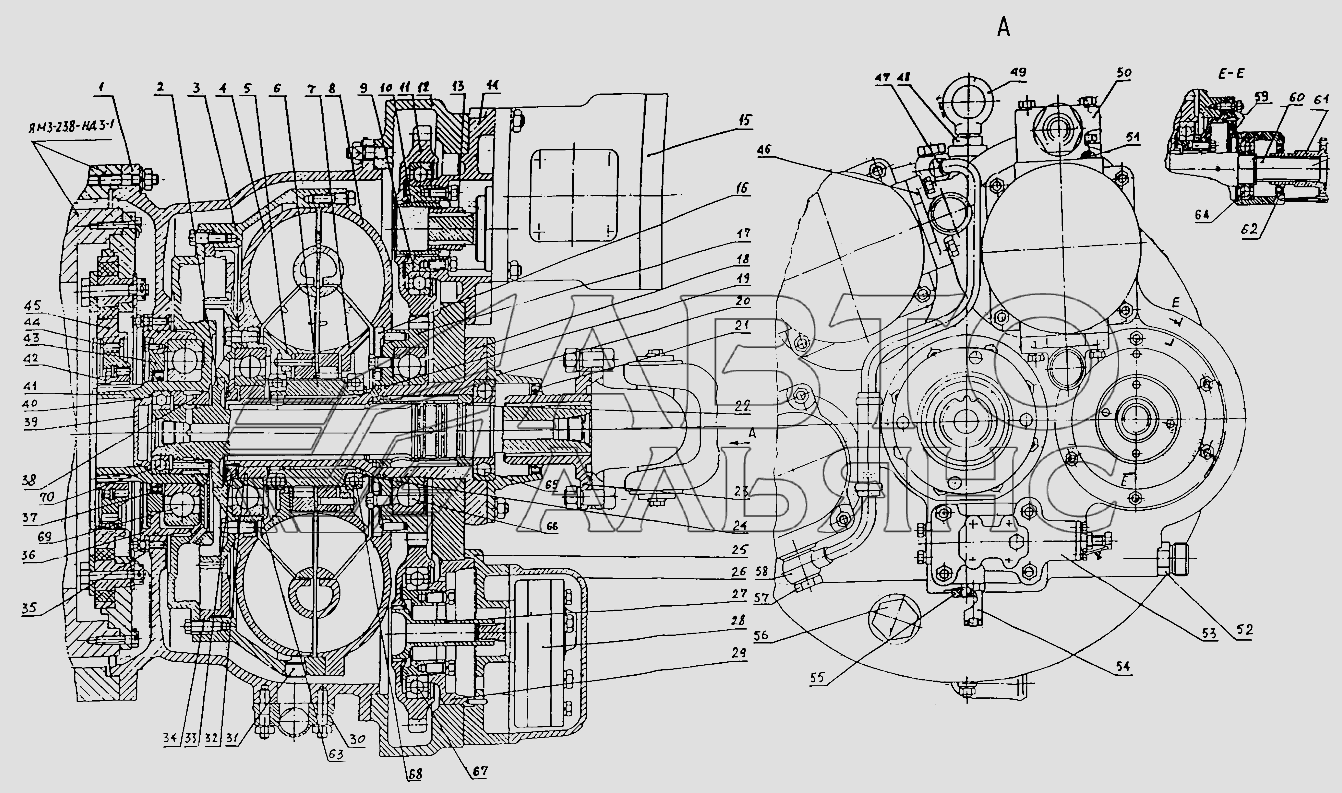

Гідротрансформатор
100%
Назва деталі
Корпус
Заводський номер
2765020-1603011-01
Кількість на модель
1
№
1
Назва деталі
Вал- барабан
Заводський номер
2765020-1603010
Кількість на модель
1
№
2
Назва деталі
Барабан
Заводський номер
2765020-1603049
Кількість на модель
1
№
3
Назва деталі
Колесо турбінне
Заводський номер
2765020-1603025
Кількість на модель
1
№
4
Назва деталі
Направляючий апарат
Заводський номер
702.1603020
Кількість на модель
1
№
5
Назва деталі
Хаб
Заводський номер
702.1603023
Кількість на модель
1
№
6
Назва деталі
Направляючий апарат
Заводський номер
702.1603030
Кількість на модель
1
№
7
Назва деталі
Колесо насосне
Заводський номер
2765020-1603026
Кількість на модель
1
№
8
Назва деталі
Втулка
Заводський номер
700А.1602054-1
Кількість на модель
4
№
9
Назва деталі
Муфта
Заводський номер
700А.1602024-1
Кількість на модель
2
№
10
Назва деталі
Шестерня
Заводський номер
702.1603106-1
Кількість на модель
4
№
11
Назва деталі
Картер
Заводський номер
2765015-1603012
Кількість на модель
1
№
12
Назва деталі
Муфта
Заводський номер
700А.1602025-1
Кількість на модель
2
№
13
Назва деталі
Склянка
Заводський номер
702.1603107
Кількість на модель
2
№
14
Назва деталі
Насос
Заводський номер
НШ100А-3-Л
Кількість на модель
2
№
15
Назва деталі
Шайба
Заводський номер
2765020-1603015
Кількість на модель
1
№
16
Назва деталі
Шестерня
Заводський номер
2765020-1603016
Кількість на модель
1
№
17
Назва деталі
Маточина напрямних апаратів
Заводський номер
2765020-1603020
Кількість на модель
1
№
18
Назва деталі
Кільце ущільнювальне
Заводський номер
702.1603035-02
Кількість на модель
№
19
Назва деталі
Кришка
Заводський номер
2267100-1603018-1
Кількість на модель
1
№
20
Назва деталі
Манжета
Заводський номер
700А.1701450
Кількість на модель
1
№
21
Назва деталі
Кільце ущільнювальне
Заводський номер
702.1603035-01
Кількість на модель
№
22
Назва деталі
Фланець
Заводський номер
2256010-1600027-01
Кількість на модель
1
№
23
Назва деталі
КІЛЬЦО
Заводський номер
2765020-1603017-01
Кількість на модель
1
№
24
Назва деталі
Фланець
Заводський номер
2267100-1603016
Кількість на модель
1
№
25
Назва деталі
Кришка
Заводський номер
2267100-1603017
Кількість на модель
1
№
26
Назва деталі
Муфта
Заводський номер
2267100-1603022
Кількість на модель
1
№
27
Назва деталі
Шестерний насос
Заводський номер
НМШ25
Кількість на модель
1
№
28
Назва деталі
Склянка
Заводський номер
700А.1602057-1
Кількість на модель
№
29
Назва деталі
Прокладка
Заводський номер
2765015-1603013
Кількість на модель
1
№
30
Назва деталі
Корок
Заводський номер
2256010-2300029
Кількість на модель
№
31
Назва деталі
Втулка
Заводський номер
2765020-1603014
Кількість на модель
1
№
32
Назва деталі
Горіх
Заводський номер
2765020-1603013
Кількість на модель
1
№
33
Назва деталі
Барабан
Заводський номер
2267100-1603014
Кількість на модель
1
№
34
Назва деталі
Кільце регулювальне
Заводський номер
2765020-1603021
Кількість на модель
1
№
35
Назва деталі
Фланець
Заводський номер
2765020-1603012
Кількість на модель
1
№
36
Назва деталі
Манжета
Заводський номер
2.1-110х135-4
Кількість на модель
1
№
37
Назва деталі
Маслоприймач
Заводський номер
2267100-1603047
Кількість на модель
1
№
38
Назва деталі
Кришка
Заводський номер
2765020-1603019
Кількість на модель
1
№
39
Назва деталі
Кільце
Заводський номер
063-073-58-1-3
Кількість на модель
1
№
40
Назва деталі
Фланець
Заводський номер
2765020-1603030
Кількість на модель
1
№
41
Назва деталі
Муфта
Заводський номер
2765020-1600010
Кількість на модель
1
№
42
Назва деталі
Кришка
Заводський номер
2765020-1603022
Кількість на модель
1
№
43
Назва деталі
КІЛЬЦО
Заводський номер
С200
Кількість на модель
№
44
Назва деталі
Муфта пружна
Заводський номер
2765015-1600010
Кількість на модель
1
№
45
Назва деталі
Патрубок
Заводський номер
700А.1602068-1
Кількість на модель
№
46
Назва деталі
Трубопровід
Заводський номер
2765020-1603070
Кількість на модель
1
№
47
Назва деталі
Шпилька
Заводський номер
2765020-1603024
Кількість на модель
1
№
48
Назва деталі
Рим- гайка
Заводський номер
700.1701274
Кількість на модель
1
№
49
Назва деталі
Муфта кутова
Заводський номер
700А.1602039-3
Кількість на модель
1
№
50
Назва деталі
Кільце
Заводський номер
070-076-36-1-3
Кількість на модель
1
№
51
Назва деталі
Штуцер
Заводський номер
700.4614078-1
Кількість на модель
1
№
52
Назва деталі
Клапан
Заводський номер
2765015-1603030
Кількість на модель
1
№
53
Назва деталі
Штуцер
Заводський номер
2765020-1603054
Кількість на модель
1
№
54
Назва деталі
Корок
Заводський номер
2267100-1603035
Кількість на модель
1
№
55
Назва деталі
Корок
Заводський номер
702.1603079-1
Кількість на модель
1
№
56
Назва деталі
Затискний болт
Заводський номер
700.1724023-2
Кількість на модель
№
57
Назва деталі
Труба
Заводський номер
2765020-1603080
Кількість на модель
1
№
58
Назва деталі
Кришка
Заводський номер
702.1603056-2
Кількість на модель
1
№
59
Назва деталі
Валик
Заводський номер
702.1603031-4
Кількість на модель
1
№
60
Назва деталі
Фланець
Заводський номер
702.1603130
Кількість на модель
1
№
61
Назва деталі
Манжета
Заводський номер
2.1-50х70-3
Кількість на модель
1
№
62
Назва деталі
Склянка
Заводський номер
2765020-1603018
Кількість на модель
1
№
63
Назва деталі
Подшипник
Заводський номер
308А
Кількість на модель
1
№
64
Назва деталі
Шарикопідшипник ГОСТ
Заводський номер
212
Кількість на модель
1
№
65
Назва деталі
Підшипник ГОСТ
Заводський номер
220
Кількість на модель
2
№
66
Назва деталі
Підшипник ГОСТ
Заводський номер
118
Кількість на модель
4
№
67
Назва деталі
Підшипник
Заводський номер
1000918
Кількість на модель
2
№
68
Назва деталі
Підшипник
Заводський номер
222
Кількість на модель
1
№
69
Назва деталі
Подшипник
Заводський номер
210
Кількість на модель
1
№
70
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 2765020-1603011-01 | 1 | 1 | 1 | |||
| 2 | Вал- барабан | 2765020-1603010 | 1 | 1 | 2 | |||
| 3 | Барабан | 2765020-1603049 | 1 | 1 | 3 | |||
| 4 | Колесо турбінне | 2765020-1603025 | 1 | 1 | 4 | |||
| 5 | Направляючий апарат | 702.1603020 | 1 | 1 | 5 | |||
| 6 | Хаб | 702.1603023 | 1 | 1 | 6 | |||
| 7 | Направляючий апарат | 702.1603030 | 1 | 1 | 7 | |||
| 8 | Колесо насосне | 2765020-1603026 | 1 | 1 | 8 | |||
| 9 | Втулка | 700А.1602054-1 | 4 | 4 | 9 | |||
| 10 | Муфта | 700А.1602024-1 | 2 | 2 | 10 | |||
| 11 | Шестерня | 702.1603106-1 | 4 | 4 | 11 | |||
| 12 | Картер | 2765015-1603012 | 1 | 1 | 12 | |||
| 13 | Муфта | 700А.1602025-1 | 2 | 2 | 13 | |||
| 14 | Склянка | 702.1603107 | 2 | 2 | 14 | |||
| 15 | Насос | НШ100А-3-Л | 2 | 2 | 15 | |||
| 16 | Шайба | 2765020-1603015 | 1 | 1 | 16 | |||
| 17 | Шестерня | 2765020-1603016 | 1 | 1 | 17 | |||
| 18 | Маточина напрямних апаратів | 2765020-1603020 | 1 | 1 | 18 | |||
| 19 | Кільце ущільнювальне | 702.1603035-02 | 19 | |||||
| 20 | Кришка | 2267100-1603018-1 | 1 | 1 | 20 | |||
| 21 | Манжета | 700А.1701450 | 1 | 1 | 21 | |||
| 22 | Кільце ущільнювальне | 702.1603035-01 | 22 | |||||
| 23 | Фланець | 2256010-1600027-01 | 1 | 1 | 23 | |||
| 24 | КІЛЬЦО | 2765020-1603017-01 | 1 | 1 | 24 | |||
| 25 | Фланець | 2267100-1603016 | 1 | 1 | 25 | |||
| 26 | Кришка | 2267100-1603017 | 1 | 1 | 26 | |||
| 27 | Муфта | 2267100-1603022 | 1 | 1 | 27 | |||
| 28 | Шестерний насос | НМШ25 | 1 | 1 | 28 | |||
| 29 | Склянка | 700А.1602057-1 | 29 | |||||
| 30 | Прокладка | 2765015-1603013 | 1 | 1 | 30 | |||
| 31 | Корок | 2256010-2300029 | 31 | |||||
| 32 | Втулка | 2765020-1603014 | 1 | 1 | 32 | |||
| 33 | Горіх | 2765020-1603013 | 1 | 1 | 33 | |||
| 34 | Барабан | 2267100-1603014 | 1 | 1 | 34 | |||
| 35 | Кільце регулювальне | 2765020-1603021 | 1 | 1 | 35 | |||
| 36 | Фланець | 2765020-1603012 | 1 | 1 | 36 | |||
| 37 | Манжета | 2.1-110х135-4 | 1 | 1 | 37 | |||
| 38 | Маслоприймач | 2267100-1603047 | 1 | 1 | 38 | |||
| 39 | Кришка | 2765020-1603019 | 1 | 1 | 39 | |||
| 40 | Кільце | 063-073-58-1-3 | 1 | 1 | 40 | |||
| 41 | Фланець | 2765020-1603030 | 1 | 1 | 41 | |||
| 42 | Муфта | 2765020-1600010 | 1 | 1 | 42 | |||
| 43 | Кришка | 2765020-1603022 | 1 | 1 | 43 | |||
| 44 | КІЛЬЦО | С200 | 44 | |||||
| 45 | Муфта пружна | 2765015-1600010 | 1 | 1 | 45 | |||
| 46 | Патрубок | 700А.1602068-1 | 46 | |||||
| 47 | Трубопровід | 2765020-1603070 | 1 | 1 | 47 | |||
| 48 | Шпилька | 2765020-1603024 | 1 | 1 | 48 | |||
| 49 | Рим- гайка | 700.1701274 | 1 | 1 | 49 | |||
| 50 | Муфта кутова | 700А.1602039-3 | 1 | 1 | 50 | |||
| 51 | Кільце | 070-076-36-1-3 | 1 | 1 | 51 | |||
| 52 | Штуцер | 700.4614078-1 | 1 | 1 | 52 | |||
| 53 | Клапан | 2765015-1603030 | 1 | 1 | 53 | |||
| 54 | Штуцер | 2765020-1603054 | 1 | 1 | 54 | |||
| 55 | Корок | 2267100-1603035 | 1 | 1 | 55 | |||
| 56 | Корок | 702.1603079-1 | 1 | 1 | 56 | |||
| 57 | Затискний болт | 700.1724023-2 | 57 | |||||
| 58 | Труба | 2765020-1603080 | 1 | 1 | 58 | |||
| 59 | Кришка | 702.1603056-2 | 1 | 1 | 59 | |||
| 60 | Валик | 702.1603031-4 | 1 | 1 | 60 | |||
| 61 | Фланець | 702.1603130 | 1 | 1 | 61 | |||
| 62 | Манжета | 2.1-50х70-3 | 1 | 1 | 62 | |||
| 63 | Склянка | 2765020-1603018 | 1 | 1 | 63 | |||
| 64 | Подшипник | 308А | 1 | 1 | 64 | |||
| 65 | Шарикопідшипник ГОСТ | 212 | 1 | 1 | 65 | |||
| 66 | Підшипник ГОСТ | 220 | 2 | 2 | 66 | |||
| 67 | Підшипник ГОСТ | 118 | 4 | 4 | 67 | |||
| 68 | Підшипник | 1000918 | 2 | 2 | 68 | |||
| 69 | Підшипник | 222 | 1 | 1 | 69 | |||
| 70 | Подшипник | 210 | 1 | 1 | 70 |
