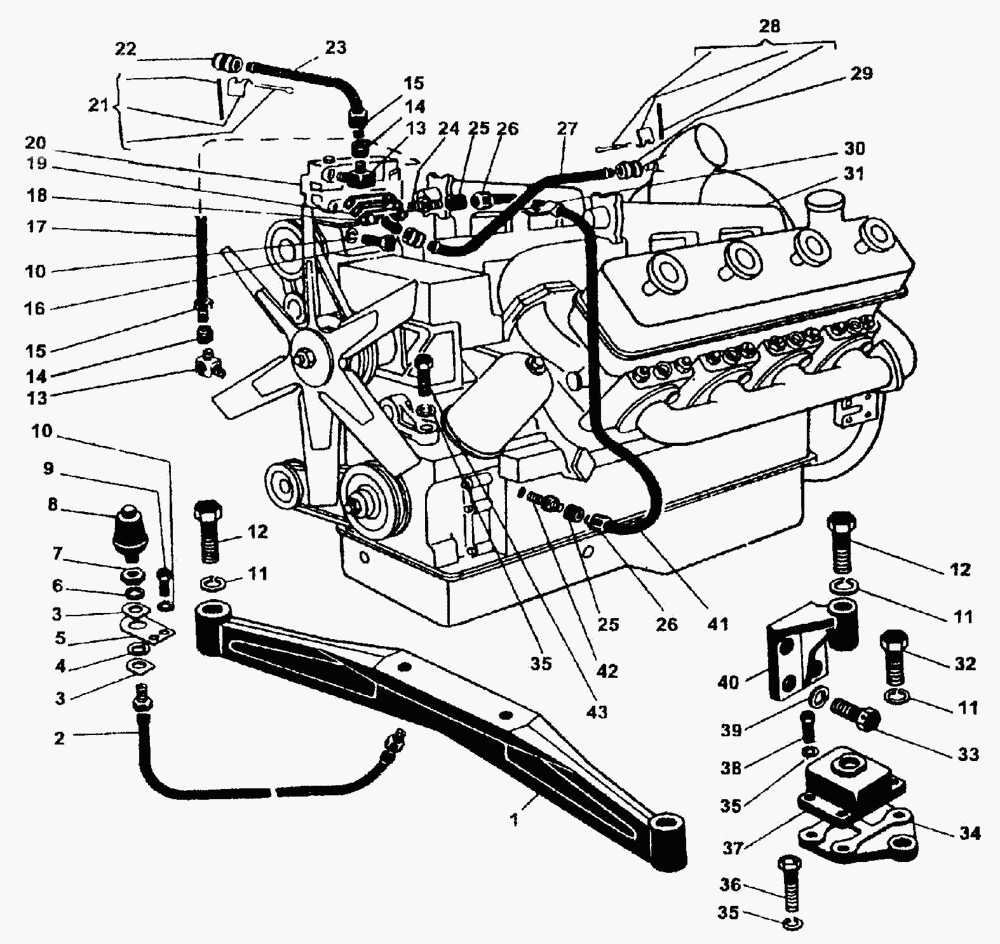

Встановлення двигуна
100%
Назва деталі
Траверс.
Заводський номер
700.1000038
Кількість на модель
1
№
1
Назва деталі
Рукав
Заводський номер
700.3800090
Кількість на модель
1
№
2
Назва деталі
Планка
Заводський номер
700.3800018
Кількість на модель
2
№
3
Назва деталі
Втулка
Заводський номер
700.3800017
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
700А.3800011
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
20.65Г
Кількість на модель
1
№
6
Назва деталі
Гайка
Заводський номер
М20х1,5
Кількість на модель
1
№
7
Назва деталі
Датчик покажчика тиску масла
Заводський номер
ММ355
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
М8х16
Кількість на модель
2
№
9
Назва деталі
Шайба
Заводський номер
8.65Г
Кількість на модель
4
№
10
Назва деталі
Диск
Заводський номер
27.65Г
Кількість на модель
6
№
11
Назва деталі
Болт
Заводський номер
М27х110.88.45Х
Кількість на модель
4
№
12
Назва деталі
Кутник ввертний
Заводський номер
700А.1000015
Кількість на модель
3
№
13
Назва деталі
Конусна муфта
Заводський номер
2256010-3500092-05
Кількість на модель
3
№
14
Назва деталі
Накидна гайка
Заводський номер
2256010-3500087-03
Кількість на модель
3
№
15
Назва деталі
гвинт
Заводський номер
М8х20
Кількість на модель
2
№
16
Назва деталі
Труба
Заводський номер
700А.1000014
Кількість на модель
1
№
17
Назва деталі
Патрубок
Заводський номер
700А.1000012
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
700.1000026
Кількість на модель
1
№
19
Назва деталі
Компресор
Заводський номер
500-35090015-61
Кількість на модель
1
№
20
Назва деталі
Хомут
Заводський номер
17-21-3
Кількість на модель
2
№
21
Назва деталі
Трубка
Заводський номер
701.1000089
Кількість на модель
1
№
22
Назва деталі
Труба
Заводський номер
700А.1000013
Кількість на модель
1
№
23
Назва деталі
Вкручуваний штуцер
Заводський номер
2256010-3500089-01
Кількість на модель
1
№
24
Назва деталі
Конусна муфта
Заводський номер
2256010-3500092-01
Кількість на модель
2
№
25
Назва деталі
Накидна гайка
Заводський номер
2256010-3500087-01
Кількість на модель
2
№
26
Назва деталі
Труба
Заводський номер
2765010-1000011
Кількість на модель
1
№
27
Назва деталі
Хомут
Заводський номер
29-33-3
Кількість на модель
4
№
28
Назва деталі
Рукав
Заводський номер
22-32-1,5
Кількість на модель
2
№
29
Назва деталі
Хомут
Заводський номер
700.1000047
Кількість на модель
1
№
30
Назва деталі
Двигун
Заводський номер
ЯМЗ-238НДЗ
Кількість на модель
1
№
31
Назва деталі
гвинт
Заводський номер
М27х70.88.45Х
Кількість на модель
2
№
32
Назва деталі
Болт
Заводський номер
700.1000013
Кількість на модель
8
№
33
Назва деталі
Проставка
Заводський номер
700А.0010021-1
Кількість на модель
2
№
34
Назва деталі
Диск
Заводський номер
16.65Г
Кількість на модель
18
№
35
Назва деталі
Болт
Заводський номер
М16х70.88.45Х
Кількість на модель
4
№
36
Назва деталі
Амортизатор
Заводський номер
АКСС-400М
Кількість на модель
4
№
37
Назва деталі
Болт
Заводський номер
М16х40.88.45Х
Кількість на модель
12
№
38
Назва деталі
Диск
Заводський номер
14.65Г
Кількість на модель
8
№
39
Назва деталі
Кронштейн
Заводський номер
700А.1000011-2
Кількість на модель
2
№
40
Назва деталі
Труба
Заводський номер
700.1000029-3
Кількість на модель
1
№
41
Назва деталі
Вкручуваний штуцер
Заводський номер
2256010-3500089-02
Кількість на модель
1
№
42
Назва деталі
Болт
Заводський номер
М16х55.88.45Х
Кількість на модель
2
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Траверс. | 700.1000038 | 1 | 1 | 1 | |||
| 2 | Рукав | 700.3800090 | 1 | 1 | 2 | |||
| 3 | Планка | 700.3800018 | 2 | 2 | 3 | |||
| 4 | Втулка | 700.3800017 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 700А.3800011 | 1 | 1 | 5 | |||
| 6 | Диск | 20.65Г | 1 | 1 | 6 | |||
| 7 | Гайка | М20х1,5 | 1 | 1 | 7 | |||
| 8 | Датчик покажчика тиску масла | ММ355 | 1 | 1 | 8 | |||
| 9 | гвинт | М8х16 | 2 | 2 | 9 | |||
| 10 | Шайба | 8.65Г | 4 | 4 | 10 | |||
| 11 | Диск | 27.65Г | 6 | 6 | 11 | |||
| 12 | Болт | М27х110.88.45Х | 4 | 4 | 12 | |||
| 13 | Кутник ввертний | 700А.1000015 | 3 | 3 | 13 | |||
| 14 | Конусна муфта | 2256010-3500092-05 | 3 | 3 | 14 | |||
| 15 | Накидна гайка | 2256010-3500087-03 | 3 | 3 | 15 | |||
| 16 | гвинт | М8х20 | 2 | 2 | 16 | |||
| 17 | Труба | 700А.1000014 | 1 | 1 | 17 | |||
| 18 | Патрубок | 700А.1000012 | 1 | 1 | 18 | |||
| 19 | Прокладка | 700.1000026 | 1 | 1 | 19 | |||
| 20 | Компресор | 500-35090015-61 | 1 | 1 | 20 | |||
| 21 | Хомут | 17-21-3 | 2 | 2 | 21 | |||
| 22 | Трубка | 701.1000089 | 1 | 1 | 22 | |||
| 23 | Труба | 700А.1000013 | 1 | 1 | 23 | |||
| 24 | Вкручуваний штуцер | 2256010-3500089-01 | 1 | 1 | 24 | |||
| 25 | Конусна муфта | 2256010-3500092-01 | 2 | 2 | 25 | |||
| 26 | Накидна гайка | 2256010-3500087-01 | 2 | 2 | 26 | |||
| 27 | Труба | 2765010-1000011 | 1 | 1 | 27 | |||
| 28 | Хомут | 29-33-3 | 4 | 4 | 28 | |||
| 29 | Рукав | 22-32-1,5 | 2 | 2 | 29 | |||
| 30 | Хомут | 700.1000047 | 1 | 1 | 30 | |||
| 31 | Двигун | ЯМЗ-238НДЗ | 1 | 1 | 31 | |||
| 32 | гвинт | М27х70.88.45Х | 2 | 2 | 32 | |||
| 33 | Болт | 700.1000013 | 8 | 8 | 33 | |||
| 34 | Проставка | 700А.0010021-1 | 2 | 2 | 34 | |||
| 35 | Диск | 16.65Г | 18 | 18 | 35 | |||
| 36 | Болт | М16х70.88.45Х | 4 | 4 | 36 | |||
| 37 | Амортизатор | АКСС-400М | 4 | 4 | 37 | |||
| 38 | Болт | М16х40.88.45Х | 12 | 12 | 38 | |||
| 39 | Диск | 14.65Г | 8 | 8 | 39 | |||
| 40 | Кронштейн | 700А.1000011-2 | 2 | 2 | 40 | |||
| 41 | Труба | 700.1000029-3 | 1 | 1 | 41 | |||
| 42 | Вкручуваний штуцер | 2256010-3500089-02 | 1 | 1 | 42 | |||
| 43 | Болт | М16х55.88.45Х | 2 | 2 | 43 |
