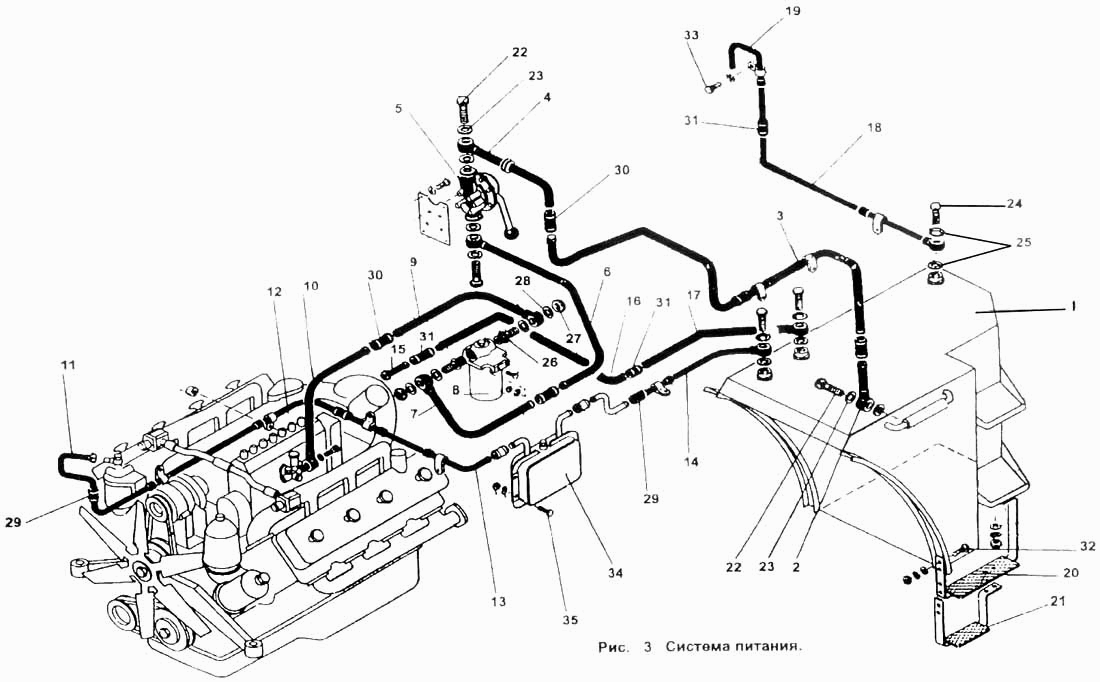

Енергетична система
100%
Назва деталі
Бак паливний
Заводський номер
2765010-1101000
Кількість на модель
1
№
1
Назва деталі
Труба
Заводський номер
700А.1104090-12
Кількість на модель
1
№
2
Назва деталі
Труба
Заводський номер
2765010-1100011-07
Кількість на модель
1
№
3
Назва деталі
Труба
Заводський номер
2256010-1100010
Кількість на модель
1
№
4
Назва деталі
Насос РНМ-К
Заводський номер
РНМ-01 ТУ
Кількість на модель
1
№
5
Назва деталі
Труба
Заводський номер
2765010-1100090
Кількість на модель
1
№
6
Назва деталі
Труба
Заводський номер
2765010-1100080
Кількість на модель
1
№
7
Назва деталі
Фільтр грубого очищення
Заводський номер
Фильтр грубой очистки
Кількість на модель
1
№
8
Назва деталі
Труба
Заводський номер
2765010-1100070
Кількість на модель
1
№
9
Назва деталі
Труба
Заводський номер
700А.1104090-09
Кількість на модель
1
№
10
Назва деталі
Труба
Заводський номер
700А.1104130
Кількість на модель
1
№
11
Назва деталі
Труба
Заводський номер
700А.1104029-08
Кількість на модель
1
№
12
Назва деталі
Труба
Заводський номер
2765015-1100014
Кількість на модель
1
№
13
Назва деталі
Труба
Заводський номер
2765015-1100040
Кількість на модель
1
№
14
Назва деталі
Труба
Заводський номер
2765010-1100060
Кількість на модель
1
№
15
Назва деталі
Труба
Заводський номер
2765010-1100013-02
Кількість на модель
1
№
16
Назва деталі
Труба
Заводський номер
2765015-1100050
Кількість на модель
1
№
17
Назва деталі
Труба
Заводський номер
2765010-1100030-01
Кількість на модель
1
№
18
Назва деталі
Труба
Заводський номер
2765015-1100015-01
Кількість на модель
1
№
19
Назва деталі
Сходинка
Заводський номер
700А.1100140
Кількість на модель
1
№
20
Назва деталі
Підніжка нижня
Заводський номер
700А.11.00.150
Кількість на модель
1
№
21
Назва деталі
Затискний болт
Заводський номер
700.1100038
Кількість на модель
3
№
22
Назва деталі
Прокладка
Заводський номер
20А5М-1.5
Кількість на модель
6
№
23
Назва деталі
гвинт
Заводський номер
700А.1100039
Кількість на модель
3
№
24
Назва деталі
Прокладка
Заводський номер
12А5М-1.5
Кількість на модель
6
№
25
Назва деталі
Штуцер
Заводський номер
700.1100044
Кількість на модель
2
№
26
Назва деталі
Глуха гайка
Заводський номер
700.1100045
Кількість на модель
2
№
27
Назва деталі
Прокладка
Заводський номер
16А5М-1.5
Кількість на модель
4
№
28
Назва деталі
Рукав (х м)
Заводський номер
10х17.5-1.5
Кількість на модель
3
№
29
Назва деталі
Рукав
Заводський номер
12х20-1.6
Кількість на модель
5
№
30
Назва деталі
Рукав
Заводський номер
8х16.5-1.6
Кількість на модель
3
№
31
Назва деталі
гвинт
Заводський номер
М10х30
Кількість на модель
8
№
32
Назва деталі
Бачок паливний
Заводський номер
2765020-1124000
Кількість на модель
1
№
34
Назва деталі
гвинт
Заводський номер
М8х20
Кількість на модель
4
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак паливний | 2765010-1101000 | 1 | 1 | 1 | |||
| 2 | Труба | 700А.1104090-12 | 1 | 1 | 2 | |||
| 3 | Труба | 2765010-1100011-07 | 1 | 1 | 3 | |||
| 4 | Труба | 2256010-1100010 | 1 | 1 | 4 | |||
| 5 | Насос РНМ-К | РНМ-01 ТУ | 1 | 1 | 5 | |||
| 6 | Труба | 2765010-1100090 | 1 | 1 | 6 | |||
| 7 | Труба | 2765010-1100080 | 1 | 1 | 7 | |||
| 8 | Фільтр грубого очищення | Фильтр грубой очистки | 1 | 1 | 8 | |||
| 9 | Труба | 2765010-1100070 | 1 | 1 | 9 | |||
| 10 | Труба | 700А.1104090-09 | 1 | 1 | 10 | |||
| 11 | Труба | 700А.1104130 | 1 | 1 | 11 | |||
| 12 | Труба | 700А.1104029-08 | 1 | 1 | 12 | |||
| 13 | Труба | 2765015-1100014 | 1 | 1 | 13 | |||
| 14 | Труба | 2765015-1100040 | 1 | 1 | 14 | |||
| 15 | Труба | 2765010-1100060 | 1 | 1 | 15 | |||
| 16 | Труба | 2765010-1100013-02 | 1 | 1 | 16 | |||
| 17 | Труба | 2765015-1100050 | 1 | 1 | 17 | |||
| 18 | Труба | 2765010-1100030-01 | 1 | 1 | 18 | |||
| 19 | Труба | 2765015-1100015-01 | 1 | 1 | 19 | |||
| 20 | Сходинка | 700А.1100140 | 1 | 1 | 20 | |||
| 21 | Підніжка нижня | 700А.11.00.150 | 1 | 1 | 21 | |||
| 22 | Затискний болт | 700.1100038 | 3 | 3 | 22 | |||
| 23 | Прокладка | 20А5М-1.5 | 6 | 6 | 23 | |||
| 24 | гвинт | 700А.1100039 | 3 | 3 | 24 | |||
| 25 | Прокладка | 12А5М-1.5 | 6 | 6 | 25 | |||
| 26 | Штуцер | 700.1100044 | 2 | 2 | 26 | |||
| 27 | Глуха гайка | 700.1100045 | 2 | 2 | 27 | |||
| 28 | Прокладка | 16А5М-1.5 | 4 | 4 | 28 | |||
| 29 | Рукав (х м) | 10х17.5-1.5 | 3 | 3 | 29 | |||
| 30 | Рукав | 12х20-1.6 | 5 | 5 | 30 | |||
| 31 | Рукав | 8х16.5-1.6 | 3 | 3 | 31 | |||
| 32 | гвинт | М10х30 | 8 | 8 | 32 | |||
| 34 | Бачок паливний | 2765020-1124000 | 1 | 1 | 34 | |||
| 35 | гвинт | М8х20 | 4 | 4 | 35 |
