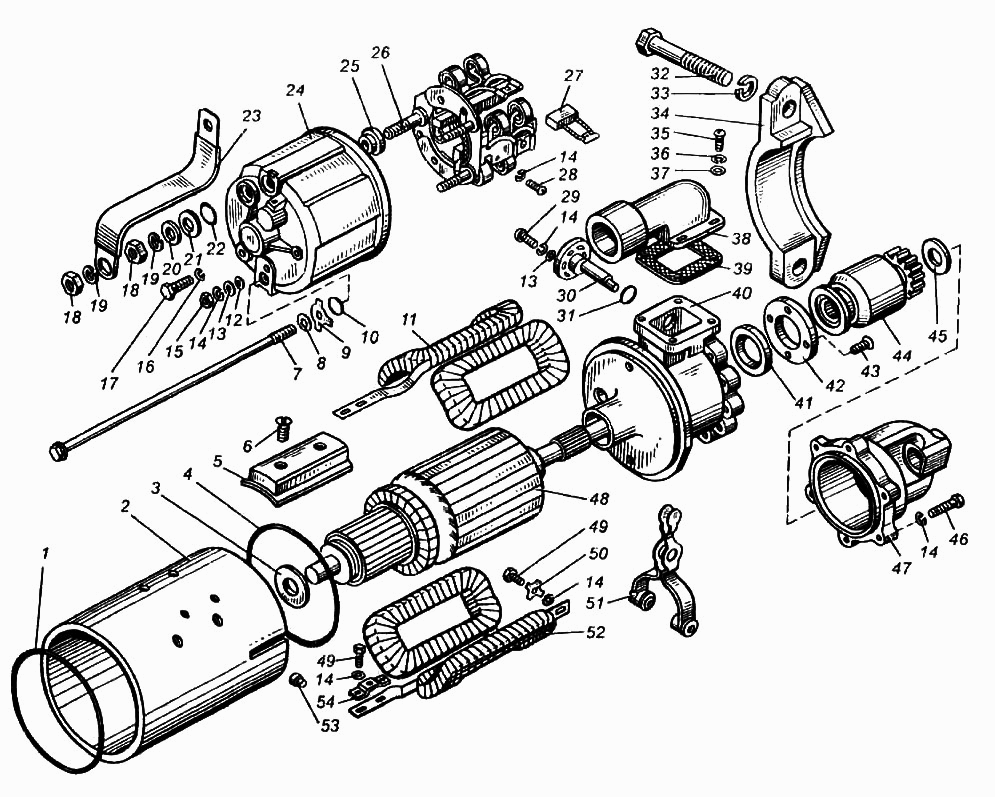

Стартер
100%
Назва деталі
Стартер (для двигуна ЯМЗ-236)
Заводський номер
25.3708-01
Кількість на модель
№
Назва деталі
Ущільнювальне кільце
Заводський номер
СТ103А-3708338
Кількість на модель
№
1
Назва деталі
Корпус стартера
Заводський номер
25.3708101
Кількість на модель
№
2
Назва деталі
Шайба
Заводський номер
МХ-0523
Кількість на модель
№
3
Назва деталі
Ущільнювальне кільце
Заводський номер
СТ103А-3708046
Кількість на модель
№
4
Назва деталі
Полюс
Заводський номер
СТ103-3708102
Кількість на модель
№
5
Назва деталі
Гвинт
Заводський номер
Х1-П-58
Кількість на модель
№
6
Назва деталі
Стяжна шпилька
Заводський номер
СТ103-3708003
Кількість на модель
№
7
Назва деталі
Шайба 10Л 65Г ГОСТ 6402-70
Заводський номер
МХ-0142
Кількість на модель
№
8
Назва деталі
Замкова шайба
Заводський номер
МХ-0954
Кількість на модель
№
9
Назва деталі
Ущільнювальна шайба
Заводський номер
СТ103А-3708045
Кількість на модель
№
10
Назва деталі
Котушка в зборі
Заводський номер
СТ103-3708150
Кількість на модель
№
11
Назва деталі
Шайба ущільнювальна
Заводський номер
25.3708005
Кількість на модель
№
12
Назва деталі
Диск
Заводський номер
МХ-0276
Кількість на модель
№
13
Назва деталі
Пружинна шайба 6Т
Заводський номер
Х-1482
Кількість на модель
№
14
Назва деталі
Гайка М6
Заводський номер
8Х-1533
Кількість на модель
№
15
Назва деталі
Шайба
Заводський номер
45 9816 8046
Кількість на модель
№
16
Назва деталі
Болт
Заводський номер
М8х1х20
Кількість на модель
№
17
Назва деталі
Горіх
Заводський номер
Х2-9302
Кількість на модель
№
18
Назва деталі
Пружинна шайба
Заводський номер
7Х-4289
Кількість на модель
№
19
Назва деталі
Пружинна шайба
Заводський номер
МХ-0825
Кількість на модель
№
20
Назва деталі
Диск
Заводський номер
МХ-0037
Кількість на модель
№
21
Назва деталі
Ущільнювальна шайба
Заводський номер
СТ103А-3708339
Кількість на модель
№
22
Назва деталі
Шина з'єднувальна
Заводський номер
СТ103-3708030
Кількість на модель
№
23
Назва деталі
Кришка колектора
Заводський номер
25.3708301
Кількість на модель
№
24
Назва деталі
Втулка
Заводський номер
СТ103А-3708309
Кількість на модель
№
25
Назва деталі
Хрестовина в зборі
Заводський номер
25.3708320
Кількість на модель
№
26
Назва деталі
Пензлик.
Заводський номер
СТ26-3708050
Кількість на модель
8
№
27
Назва деталі
Гвинт
Заводський номер
7Х-4196
Кількість на модель
8
№
28
Назва деталі
Гвинт
Заводський номер
45 9432 1109
Кількість на модель
2
№
29
Назва деталі
Ось важеля у зборі
Заводський номер
СТ142-3708070
Кількість на модель
1
№
30
Назва деталі
Ущільнювальне кільце
Заводський номер
16.3708406
Кількість на модель
1
№
31
Назва деталі
Болт кріплення стартера
Заводський номер
45 9327 1196
Кількість на модель
2
№
32
Назва деталі
Пружинна шайба
Заводський номер
252138-П2
Кількість на модель
2
№
33
Назва деталі
Кронштейн для кріплення стартера
Заводський номер
842.3708722-10
Кількість на модель
1
№
34
Назва деталі
Гвинт
Заводський номер
МХ-0905
Кількість на модель
4
№
35
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
4
№
36
Назва деталі
Диск
Заводський номер
8Х-1497
Кількість на модель
4
№
37
Назва деталі
Кожух
Заводський номер
25.3708001
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
25.3708002
Кількість на модель
1
№
39
Назва деталі
Корпус приводу
Заводський номер
25.3708510
Кількість на модель
1
№
40
Назва деталі
Сальник
Заводський номер
М67.26.15.030
Кількість на модель
1
№
41
Назва деталі
Шайба
Заводський номер
25.3708501
Кількість на модель
1
№
42
Назва деталі
Гвинт
Заводський номер
25.3708502
Кількість на модель
4
№
43
Назва деталі
Привід стартера
Заводський номер
25.3708600
Кількість на модель
1
№
44
Назва деталі
Упорна шайба
Заводський номер
25.3708403
Кількість на модель
1
№
45
Назва деталі
Гвинт
Заводський номер
25.3708404
Кількість на модель
6
№
46
Назва деталі
Кришка приводу
Заводський номер
25.3708410
Кількість на модель
1
№
47
Назва деталі
Якір у зборі
Заводський номер
25.3708200
Кількість на модель
1
№
48
Назва деталі
гвинт
Заводський номер
МХ-1104
Кількість на модель
7
№
49
Назва деталі
Замкова шайба
Заводський номер
МХ-1032
Кількість на модель
2
№
50
Назва деталі
Важіль
Заводський номер
25.3708450
Кількість на модель
1
№
51
Назва деталі
Котушка в зборі
Заводський номер
СТ103-3708120
Кількість на модель
1
№
52
Назва деталі
Штифт установчий
Заводський номер
240-3708724
Кількість на модель
1
№
53
Назва деталі
Тарілка
Заводський номер
25.3708004
Кількість на модель
2
№
54
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Стартер (для двигуна ЯМЗ-236) | 25.3708-01 | |||||||
| 1 | Ущільнювальне кільце | СТ103А-3708338 | 1 | |||||
| 2 | Корпус стартера | 25.3708101 | 2 | |||||
| 3 | Шайба | МХ-0523 | 3 | |||||
| 4 | Ущільнювальне кільце | СТ103А-3708046 | 4 | |||||
| 5 | Полюс | СТ103-3708102 | 5 | |||||
| 6 | Гвинт | Х1-П-58 | 6 | |||||
| 7 | Стяжна шпилька | СТ103-3708003 | 7 | |||||
| 8 | Шайба 10Л 65Г ГОСТ 6402-70 | МХ-0142 | 8 | |||||
| 9 | Замкова шайба | МХ-0954 | 9 | |||||
| 10 | Ущільнювальна шайба | СТ103А-3708045 | 10 | |||||
| 11 | Котушка в зборі | СТ103-3708150 | 11 | |||||
| 12 | Шайба ущільнювальна | 25.3708005 | 12 | |||||
| 13 | Диск | МХ-0276 | 13 | |||||
| 14 | Пружинна шайба 6Т | Х-1482 | 14 | |||||
| 15 | Гайка М6 | 8Х-1533 | 15 | |||||
| 16 | Шайба | 45 9816 8046 | 16 | |||||
| 17 | Болт | М8х1х20 | 17 | |||||
| 18 | Горіх | Х2-9302 | 18 | |||||
| 19 | Пружинна шайба | 7Х-4289 | 19 | |||||
| 20 | Пружинна шайба | МХ-0825 | 20 | |||||
| 21 | Диск | МХ-0037 | 21 | |||||
| 22 | Ущільнювальна шайба | СТ103А-3708339 | 22 | |||||
| 23 | Шина з'єднувальна | СТ103-3708030 | 23 | |||||
| 24 | Кришка колектора | 25.3708301 | 24 | |||||
| 25 | Втулка | СТ103А-3708309 | 25 | |||||
| 26 | Хрестовина в зборі | 25.3708320 | 26 | |||||
| 27 | Пензлик. | СТ26-3708050 | 8 | 8 | 27 | |||
| 28 | Гвинт | 7Х-4196 | 8 | 8 | 28 | |||
| 29 | Гвинт | 45 9432 1109 | 2 | 2 | 29 | |||
| 30 | Ось важеля у зборі | СТ142-3708070 | 1 | 1 | 30 | |||
| 31 | Ущільнювальне кільце | 16.3708406 | 1 | 1 | 31 | |||
| 32 | Болт кріплення стартера | 45 9327 1196 | 2 | 2 | 32 | |||
| 33 | Пружинна шайба | 252138-П2 | 2 | 2 | 33 | |||
| 34 | Кронштейн для кріплення стартера | 842.3708722-10 | 1 | 1 | 34 | |||
| 35 | Гвинт | МХ-0905 | 4 | 4 | 35 | |||
| 36 | Пружинна шайба 5Т | Х-4001 | 4 | 4 | 36 | |||
| 37 | Диск | 8Х-1497 | 4 | 4 | 37 | |||
| 38 | Кожух | 25.3708001 | 1 | 1 | 38 | |||
| 39 | Прокладка | 25.3708002 | 1 | 1 | 39 | |||
| 40 | Корпус приводу | 25.3708510 | 1 | 1 | 40 | |||
| 41 | Сальник | М67.26.15.030 | 1 | 1 | 41 | |||
| 42 | Шайба | 25.3708501 | 1 | 1 | 42 | |||
| 43 | Гвинт | 25.3708502 | 4 | 4 | 43 | |||
| 44 | Привід стартера | 25.3708600 | 1 | 1 | 44 | |||
| 45 | Упорна шайба | 25.3708403 | 1 | 1 | 45 | |||
| 46 | Гвинт | 25.3708404 | 6 | 6 | 46 | |||
| 47 | Кришка приводу | 25.3708410 | 1 | 1 | 47 | |||
| 48 | Якір у зборі | 25.3708200 | 1 | 1 | 48 | |||
| 49 | гвинт | МХ-1104 | 7 | 7 | 49 | |||
| 50 | Замкова шайба | МХ-1032 | 2 | 2 | 50 | |||
| 51 | Важіль | 25.3708450 | 1 | 1 | 51 | |||
| 52 | Котушка в зборі | СТ103-3708120 | 1 | 1 | 52 | |||
| 53 | Штифт установчий | 240-3708724 | 1 | 1 | 53 | |||
| 54 | Тарілка | 25.3708004 | 2 | 2 | 54 |
