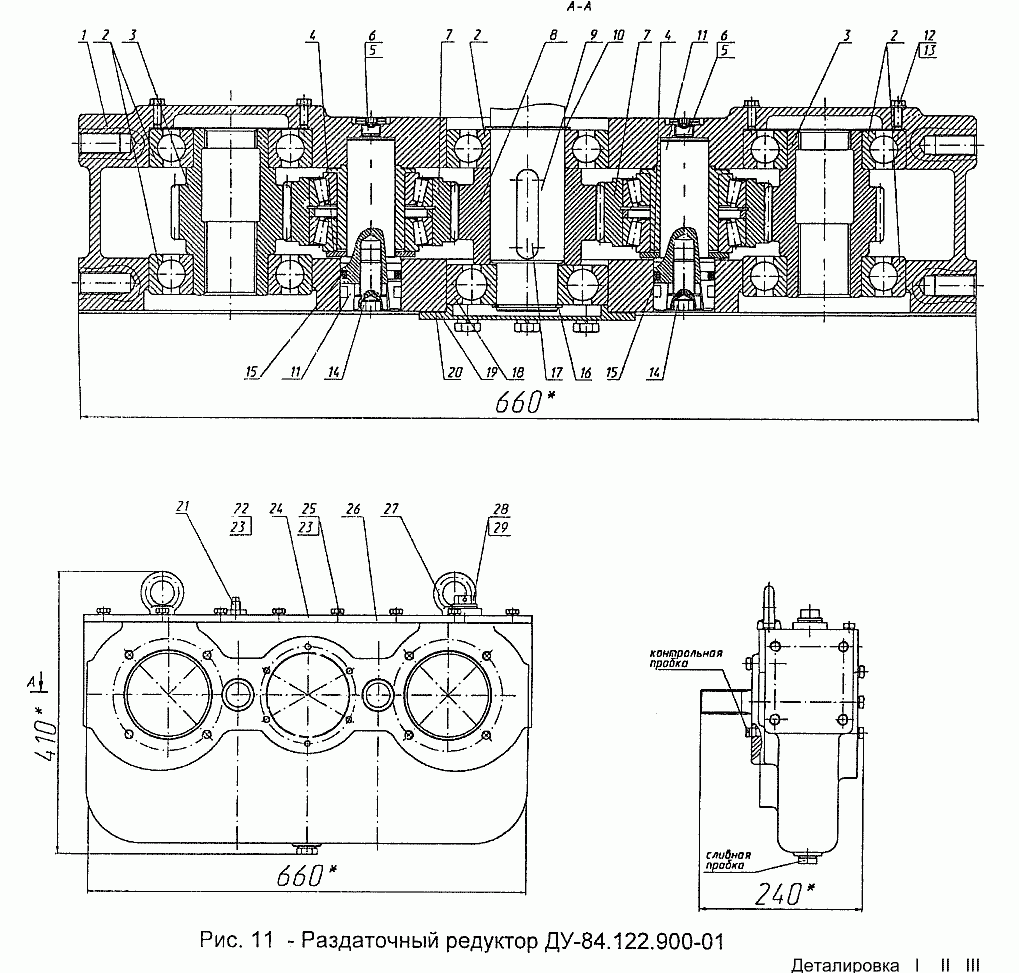

Роздатковий редуктор ДУ- - -
100%
Назва деталі
Корпус
Заводський номер
ДУ-84.122.293
Кількість на модель
1
№
1
Назва деталі
Корпус
Заводський номер
ДУ-84.122.910-01
Кількість на модель
1
№
1
Назва деталі
Підшипник ГОСТ
Заводський номер
[Подшипник 311 ГОСТ8338]
Кількість на модель
5
№
2
Назва деталі
Шестерня
Заводський номер
ДУ-84.122.236
Кількість на модель
2
№
3
Назва деталі
КІЛЬЦО
Заводський номер
ДУ-84.122.239
Кількість на модель
2
№
4
Назва деталі
Прокладка
Заводський номер
Д-262М-0713-2
Кількість на модель
2
№
5
Назва деталі
Пробка Мх
Заводський номер
ДМ-56.12.011
Кількість на модель
3
№
6
Назва деталі
Шестерня
Заводський номер
ДУ-84.122.930
Кількість на модель
2
№
7
Назва деталі
Шестерня
Заводський номер
ДУ-84.122.252
Кількість на модель
1
№
8
Назва деталі
ВАЛ
Заводський номер
ДУ-84.122.249
Кількість на модель
1
№
9
Назва деталі
КІЛЬЦО
Заводський номер
ДМ-05.01.001-07
Кількість на модель
1
№
10
Назва деталі
Ось
Заводський номер
ДУ-84.122.234
Кількість на модель
2
№
11
Назва деталі
Болт
Заводський номер
ДМ-55.01.016
Кількість на модель
4
№
12
Назва деталі
Прокладка
Заводський номер
ДУ-63.128.017
Кількість на модель
4
№
13
Назва деталі
Пробка К"
Заводський номер
ДМ-56.12.009
Кількість на модель
2
№
14
Назва деталі
Кільце ущільнювальне
Заводський номер
Д-262-0107-6
Кількість на модель
2
№
15
Назва деталі
КІЛЬЦО
Заводський номер
ДМ-05.01.001-05
Кількість на модель
1
№
16
Назва деталі
Шпонка х
Заводський номер
ДМ-03.00.001-13
Кількість на модель
1
№
17
Назва деталі
Підшипник ГОСТ
Заводський номер
[Подшипник 409 ГОСТ8338-75]
Кількість на модель
1
№
18
Назва деталі
Кришка
Заводський номер
ДУ-63.125.037
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
ДУ-63.125.012
Кількість на модель
1
№
20
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М10-8gх20.58.019 ГОСТ7798]
Кількість на модель
6
№
21
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.65Г.0121 ГОСТ6402]
Кількість на модель
20
№
22
Назва деталі
Кришка
Заводський номер
ДУ-58А.01.21.520-02
Кількість на модель
1
№
23
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М10-8gх25.58.019 ГОСТ7798]
Кількість на модель
14
№
24
Назва деталі
Прокладка
Заводський номер
ДУ-63.125.014
Кількість на модель
1
№
25
Назва деталі
Рим- болт
Заводський номер
ДМ-15.00.001-02
Кількість на модель
2
№
26
Назва деталі
Корок
Заводський номер
ДМ-56.12.016
Кількість на модель
1
№
27
Назва деталі
Кільце - - ГОСТ
Заводський номер
[Кольцо 040-45-030-2-2 ГОСТ18829]
Кількість на модель
1
№
28
Назва деталі
Корок
Заводський номер
ДМ-56.12.007
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | ДУ-84.122.293 | 1 | 1 | 1 | |||
| 1 | Корпус | ДУ-84.122.910-01 | 1 | 1 | 1 | |||
| 2 | Підшипник ГОСТ | [Подшипник 311 ГОСТ8338] | 5 | 5 | 2 | |||
| 3 | Шестерня | ДУ-84.122.236 | 2 | 2 | 3 | |||
| 4 | КІЛЬЦО | ДУ-84.122.239 | 2 | 2 | 4 | |||
| 5 | Прокладка | Д-262М-0713-2 | 2 | 2 | 5 | |||
| 6 | Пробка Мх | ДМ-56.12.011 | 3 | 3 | 6 | |||
| 7 | Шестерня | ДУ-84.122.930 | 2 | 2 | 7 | |||
| 8 | Шестерня | ДУ-84.122.252 | 1 | 1 | 8 | |||
| 9 | ВАЛ | ДУ-84.122.249 | 1 | 1 | 9 | |||
| 10 | КІЛЬЦО | ДМ-05.01.001-07 | 1 | 1 | 10 | |||
| 11 | Ось | ДУ-84.122.234 | 2 | 2 | 11 | |||
| 12 | Болт | ДМ-55.01.016 | 4 | 4 | 12 | |||
| 13 | Прокладка | ДУ-63.128.017 | 4 | 4 | 13 | |||
| 14 | Пробка К" | ДМ-56.12.009 | 2 | 2 | 14 | |||
| 15 | Кільце ущільнювальне | Д-262-0107-6 | 2 | 2 | 15 | |||
| 16 | КІЛЬЦО | ДМ-05.01.001-05 | 1 | 1 | 16 | |||
| 17 | Шпонка х | ДМ-03.00.001-13 | 1 | 1 | 17 | |||
| 18 | Підшипник ГОСТ | [Подшипник 409 ГОСТ8338-75] | 1 | 1 | 18 | |||
| 19 | Кришка | ДУ-63.125.037 | 1 | 1 | 19 | |||
| 20 | Прокладка | ДУ-63.125.012 | 1 | 1 | 20 | |||
| 21 | Болт М- х ГОСТ | [Болт М10-8gх20.58.019 ГОСТ7798] | 6 | 6 | 21 | |||
| 22 | Шайба G. ГОСТ | [Шайба 10.65Г.0121 ГОСТ6402] | 20 | 20 | 22 | |||
| 23 | Кришка | ДУ-58А.01.21.520-02 | 1 | 1 | 23 | |||
| 24 | Болт М- х ГОСТ | [Болт М10-8gх25.58.019 ГОСТ7798] | 14 | 14 | 24 | |||
| 25 | Прокладка | ДУ-63.125.014 | 1 | 1 | 25 | |||
| 26 | Рим- болт | ДМ-15.00.001-02 | 2 | 2 | 26 | |||
| 27 | Корок | ДМ-56.12.016 | 1 | 1 | 27 | |||
| 28 | Кільце - - ГОСТ | [Кольцо 040-45-030-2-2 ГОСТ18829] | 1 | 1 | 28 | |||
| 29 | Корок | ДМ-56.12.007 | 1 | 1 | 29 |
